拓扑优化分叉式桥梁连接结构件

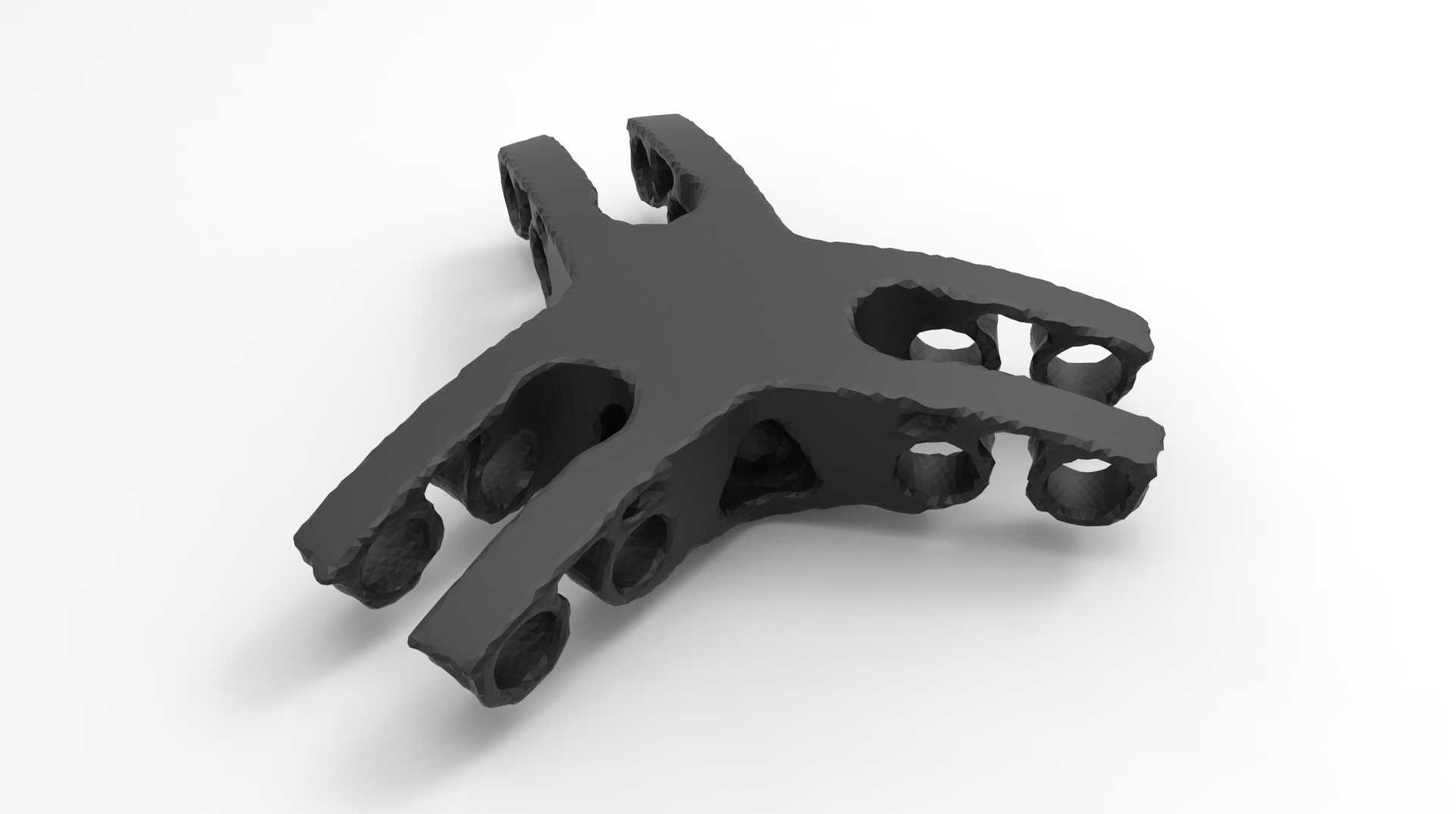

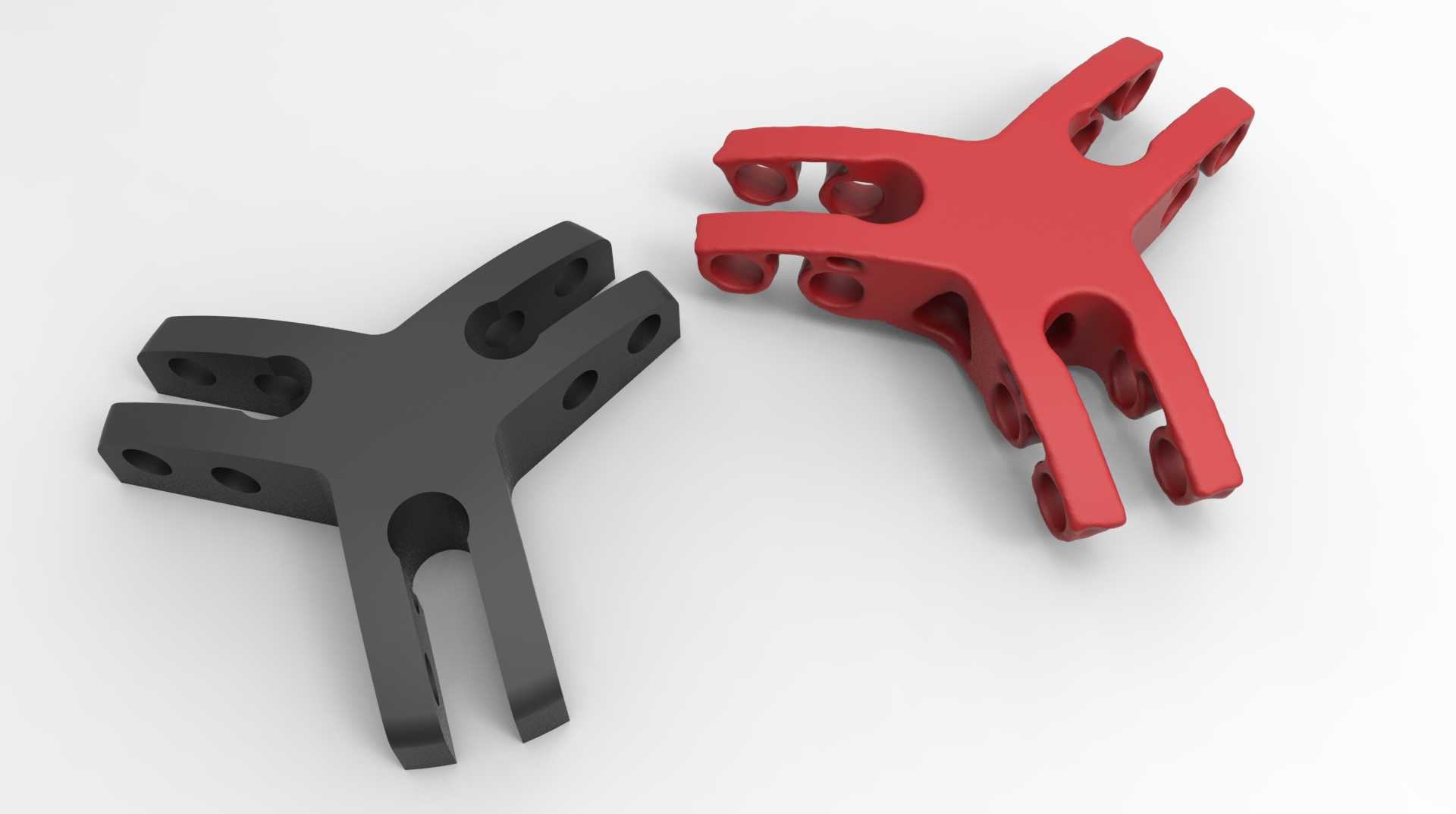

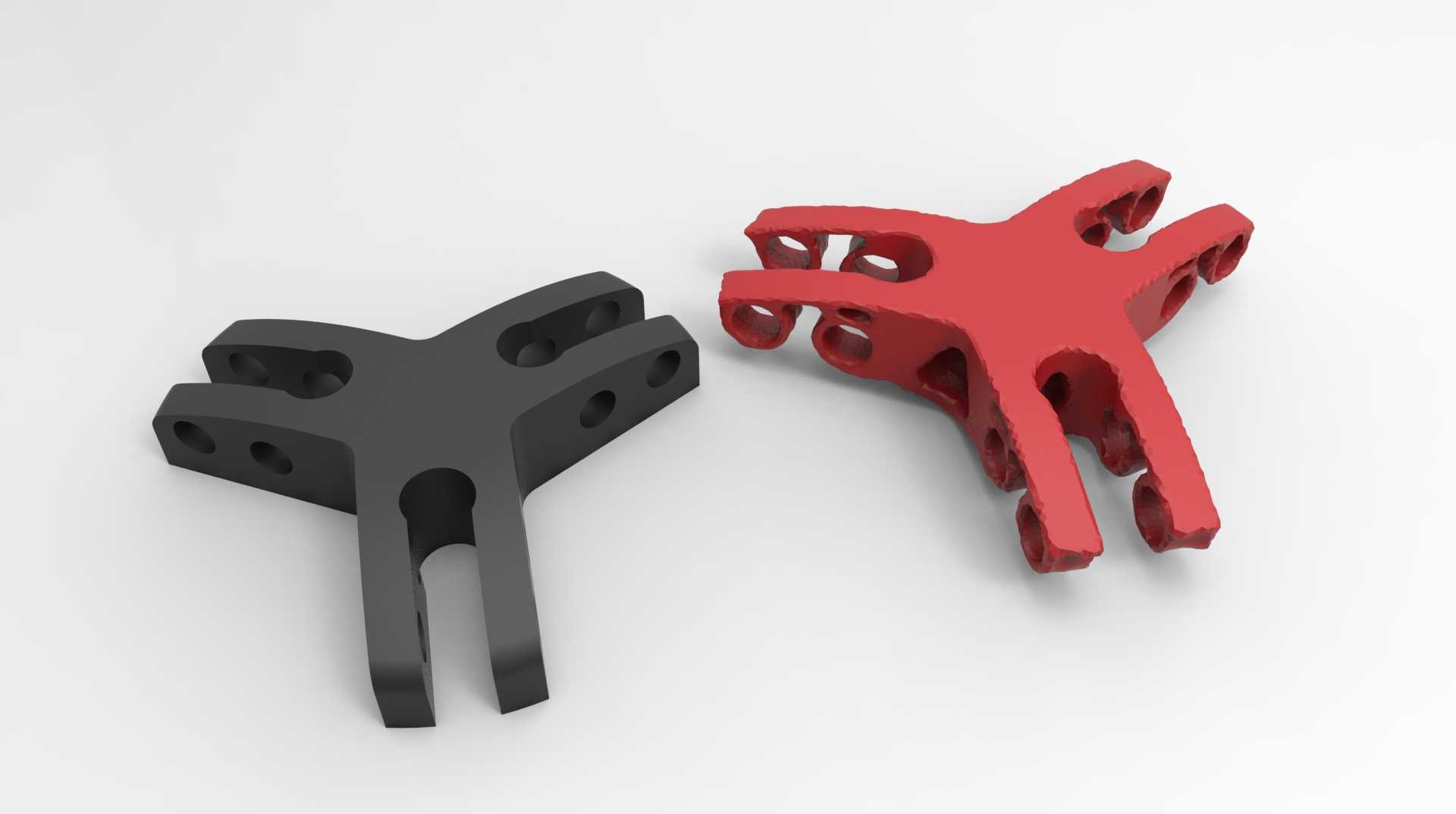

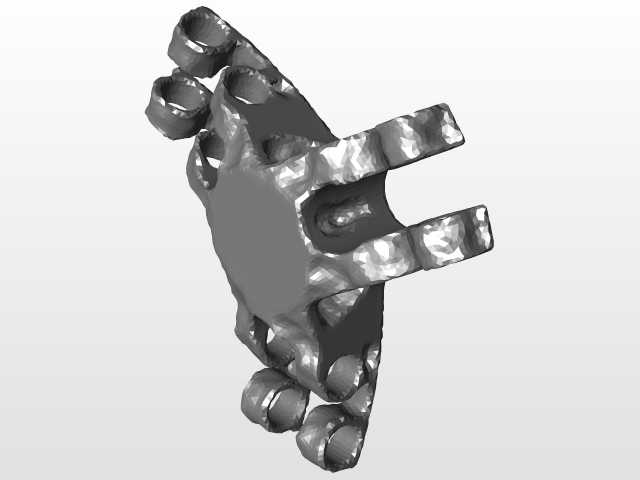

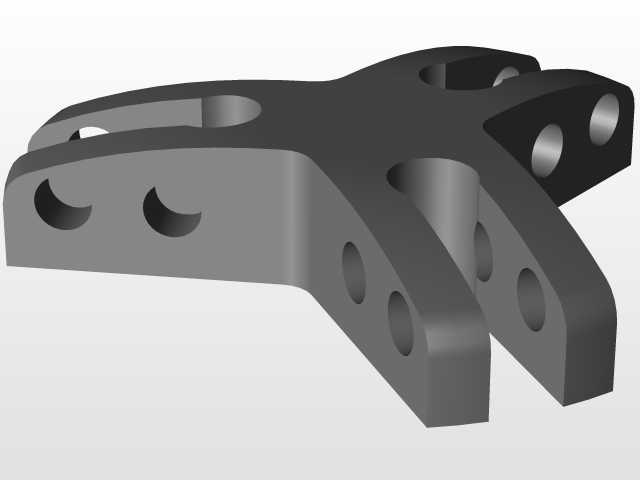

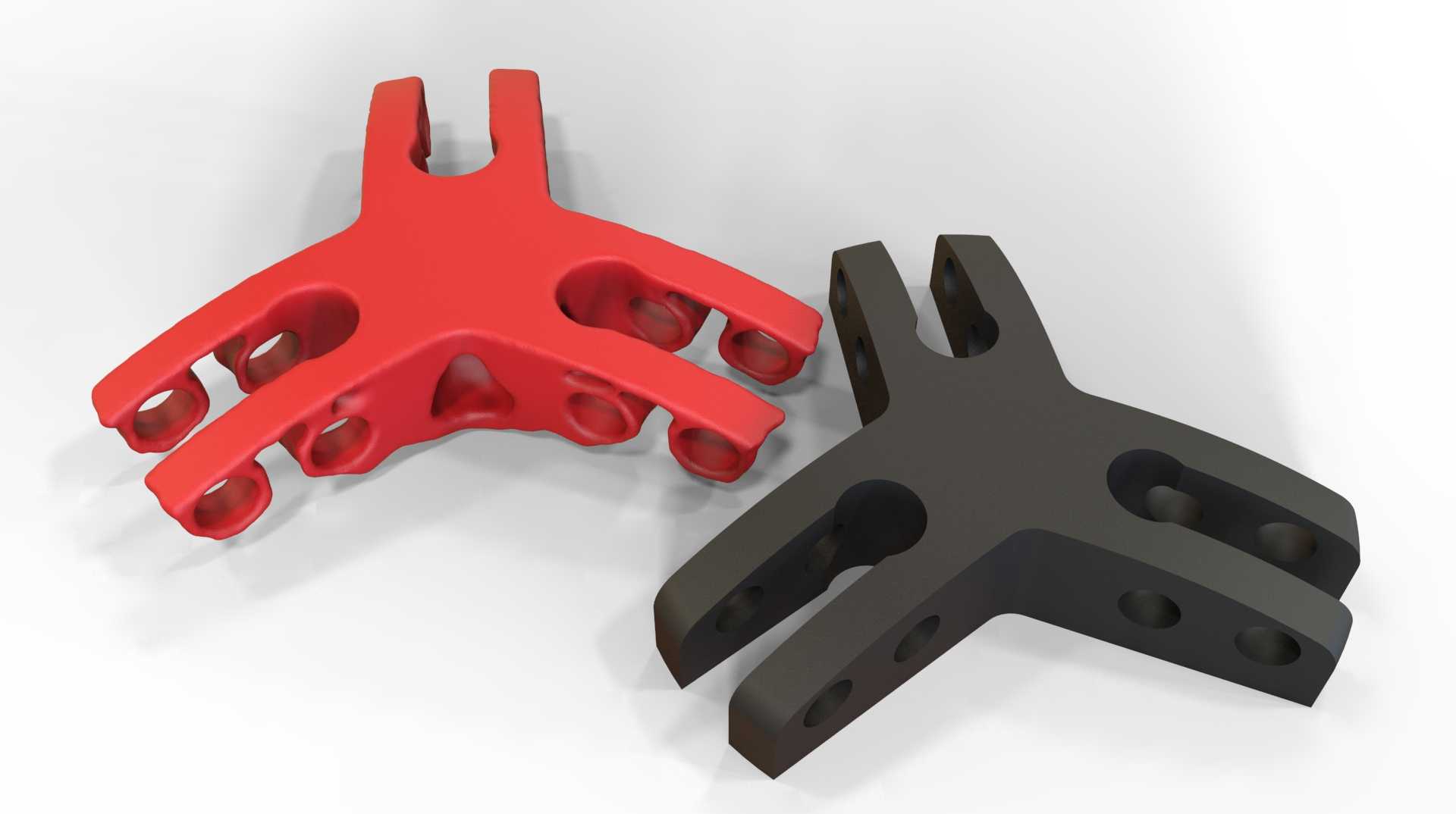

该结构件主要应用于模块化桥梁的节点连接场景，可在快速搭建的临时便桥、应急抢险桥梁、轻量化装配式实验桥中承担多向载荷传递作用，替代传统厚重的铸钢连接节点，在保证连接强度的前提下大幅降低节点自重，减少桥梁整体的载荷冗余。从实际使用场景来看，这类分叉式连接件需要同时对接三组不同方向的桥接杆件，每个分叉端预留的通孔用于穿装锁紧销轴，可实现杆件与节点的快速铰接装配，现场作业时无需额外焊接工序，仅通过标准紧固件即可完成整桥节点的拼接，能大幅缩短应急场景下的桥梁搭建周期。设计过程中依托拓扑优化逻辑开展结构迭代，先明确节点的载荷输入边界：三个分叉端分别承受来自桥面向下的竖向载荷、桥跨方向的水平拉压载荷、以及侧向风载带来的扭矩，在给定的设计空间内去除非受力区域的冗余材料，最终形成的镂空式筋条布局完全贴合主应力迹线走向，没有多余的材料堆积，相比同载荷等级的传统实心节点减重幅度超过40%。从安装边界来看，该连接件的三个分叉端的孔位同轴度公差控制在0.05mm以内，每个分叉臂的厚度、开孔位置都经过装配干涉校验，与配套的标准直径桥接杆件装配时，不会出现孔位错位、臂间间隙不足导致的装配卡滞问题，相邻两个分叉臂的张开角度经过力学仿真验证，可在多向载荷同时作用时避免应力集中在臂根位置，臂根位置的圆弧过渡设计也能有效降低交变载荷下的疲劳开裂风险。结构表面的镂空孔洞除了减重作用外，还可在户外使用时减少风阻，避免雨水、杂物在节点位置堆积，降低后期运维的清理工作量。这类优化后的连接节点不仅适用于桥梁场景，经过尺寸调整后也可拓展应用到桁架式机械设备的机架连接、模块化工装的支撑节点等场景，核心设计逻辑是在满足连接强度、装配精度的前提下，通过材料的最优分布实现结构效能最大化，摒弃传统设计中靠增加料厚提升强度的粗放思路，每一处结构形态都对应明确的力学传递路径，没有为了外观造型添加无功能的装饰结构，完全面向工程实际使用需求设计。
