航空用拓扑优化型轴承支撑结构

该支撑构件主要应用于航空飞行器的传动系统载荷传递环节，承担转轴的径向与轴向复合载荷承载功能，是连接机身承力框架与旋转传动部件的关键衔接零件。从实际装机场景来看，这类构件需要在高振动、宽温域的飞行工况下长期保持结构稳定性，既要避免共振引发的疲劳损伤，也要控制自身重量以降低整机无效载荷，因此设计阶段采用了拓扑优化的思路完成结构迭代。

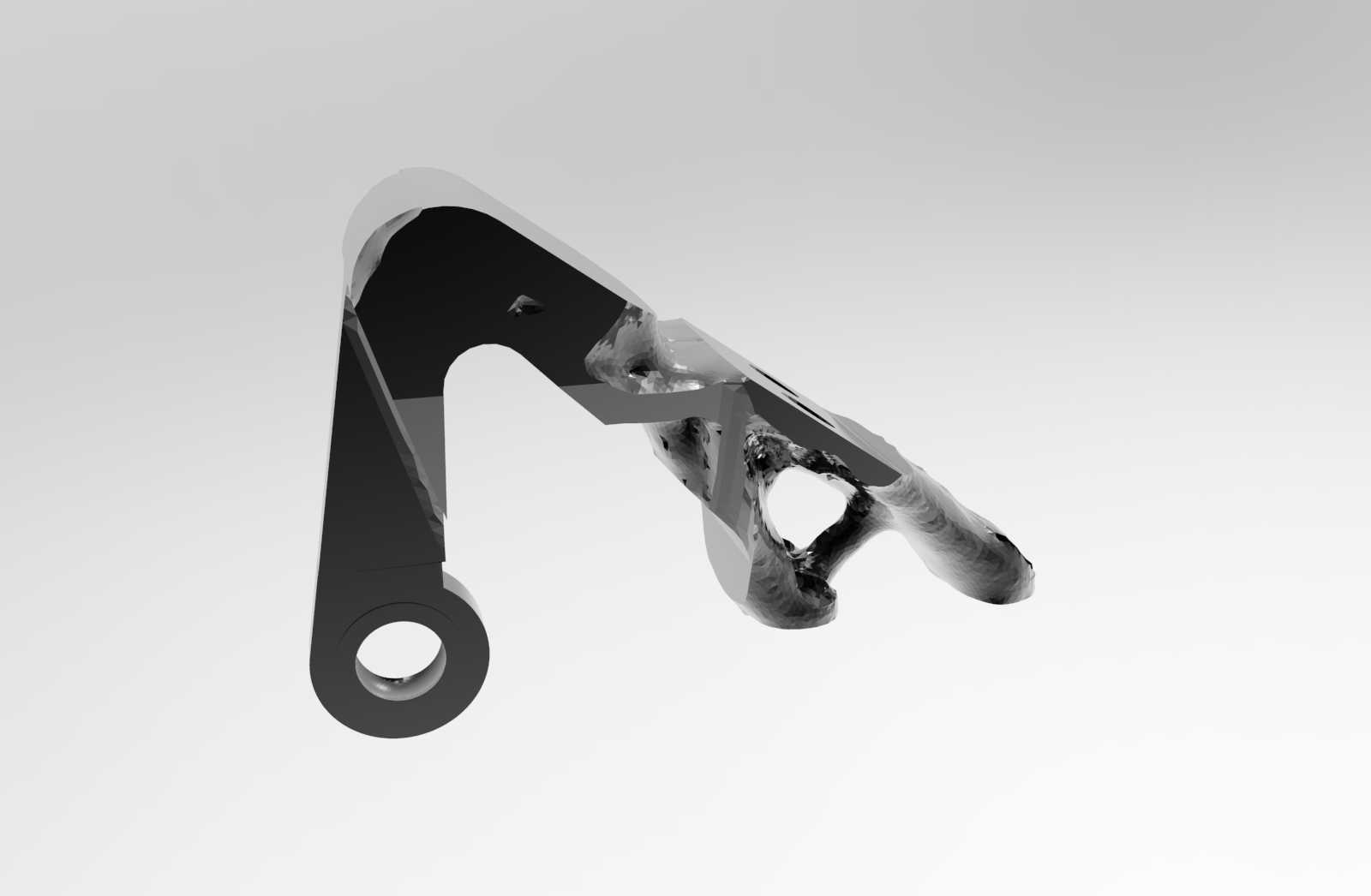

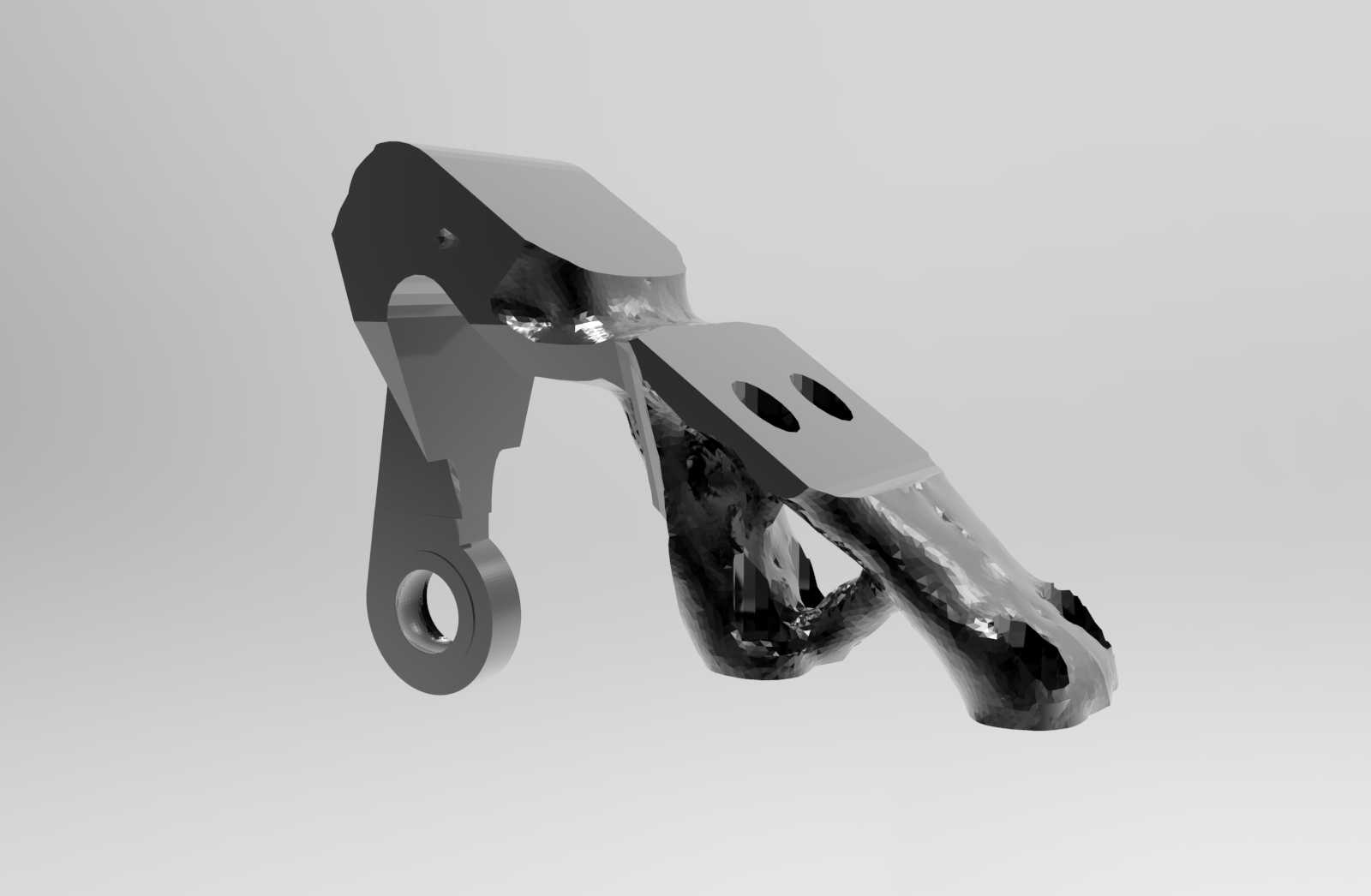

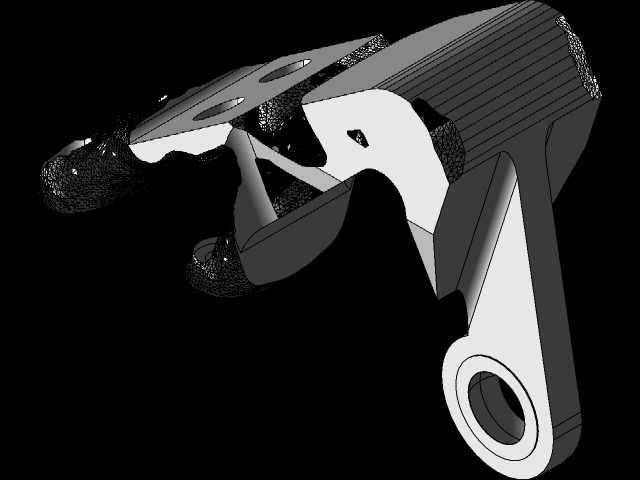

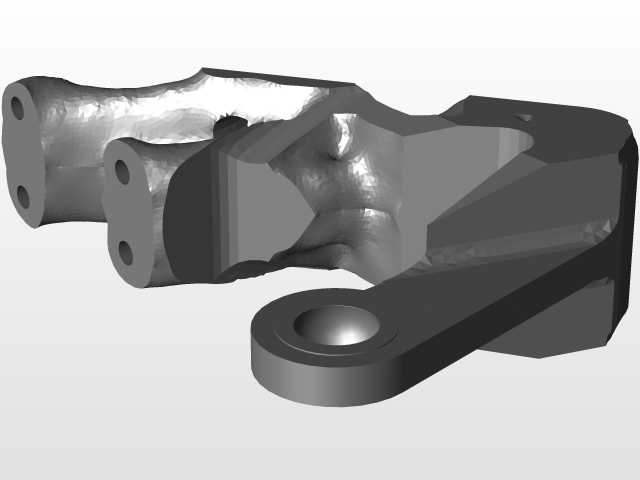

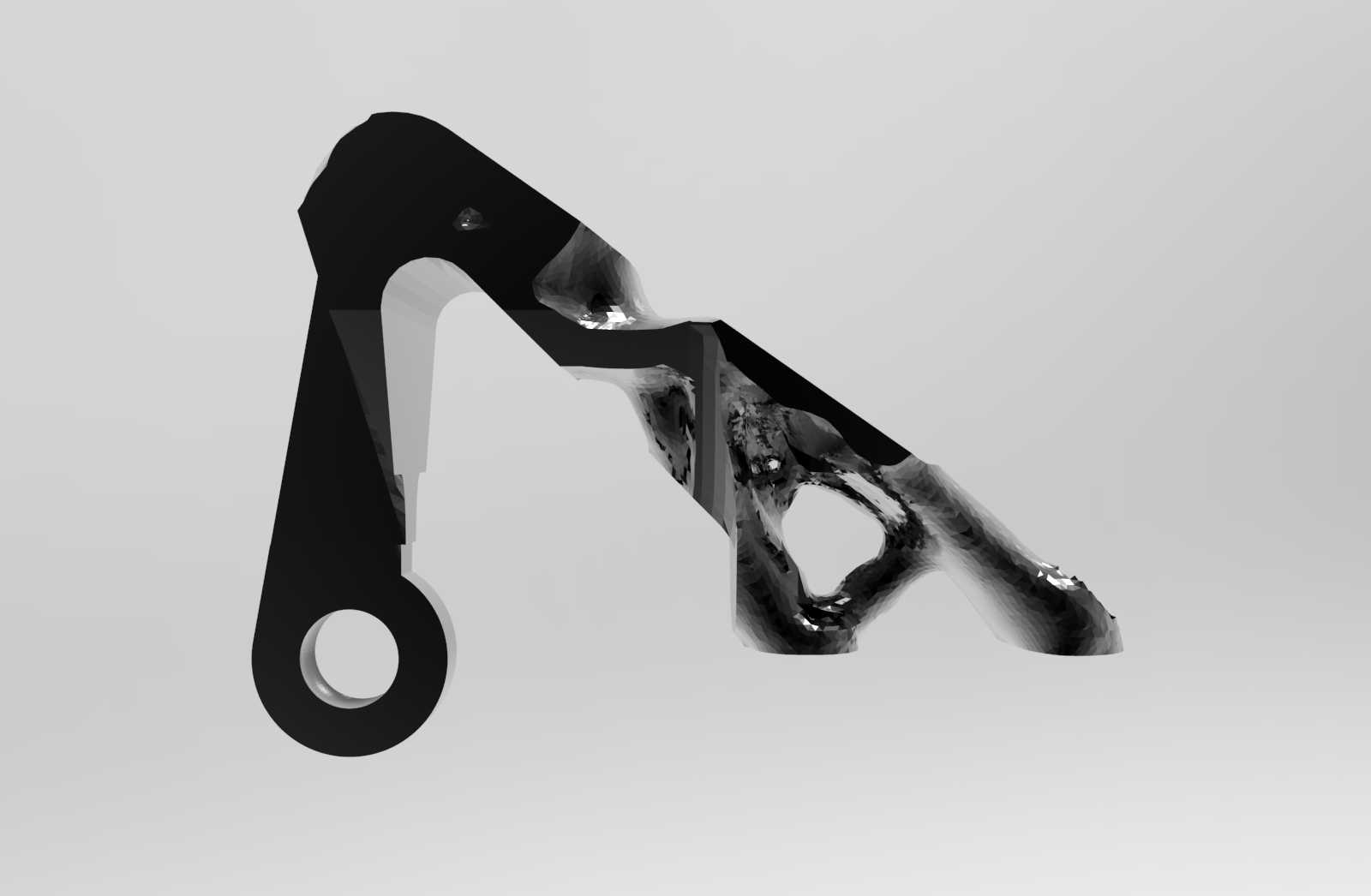

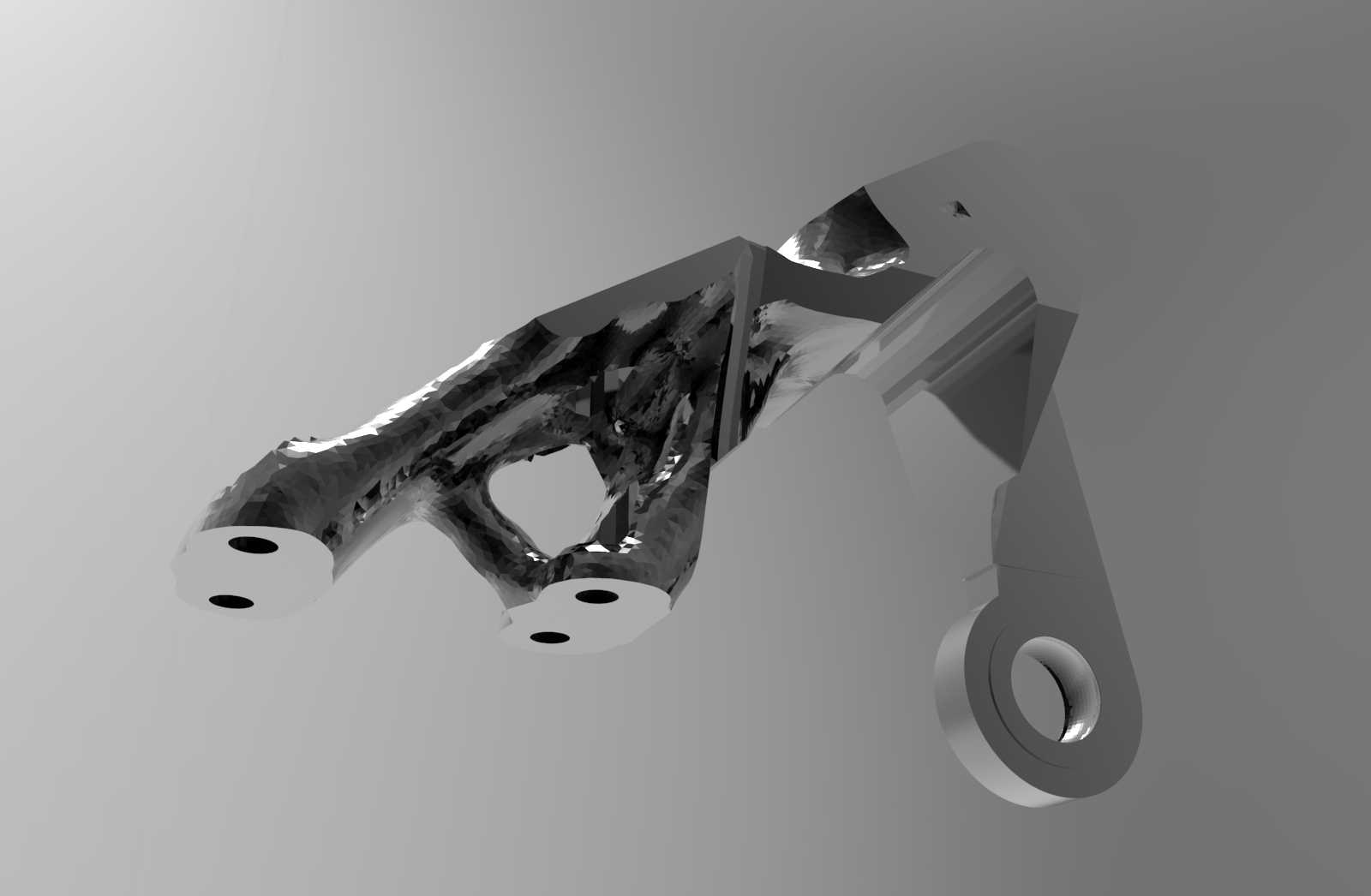

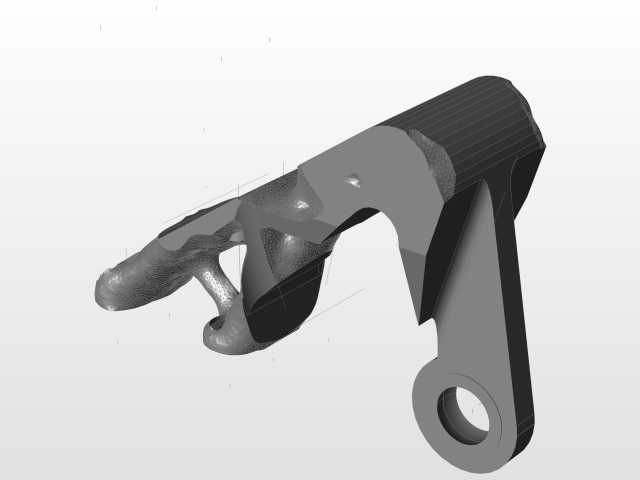

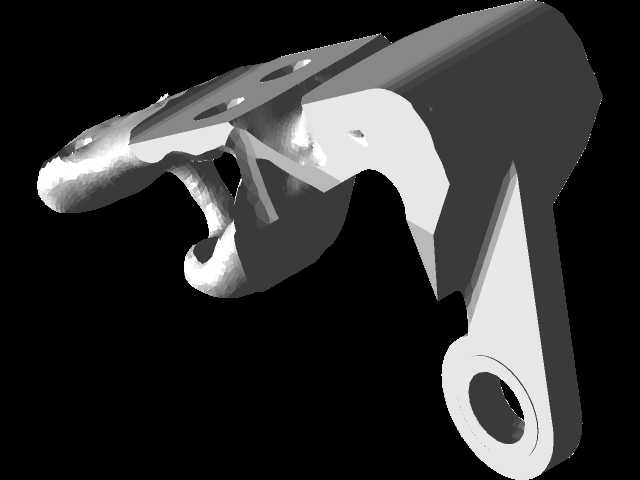

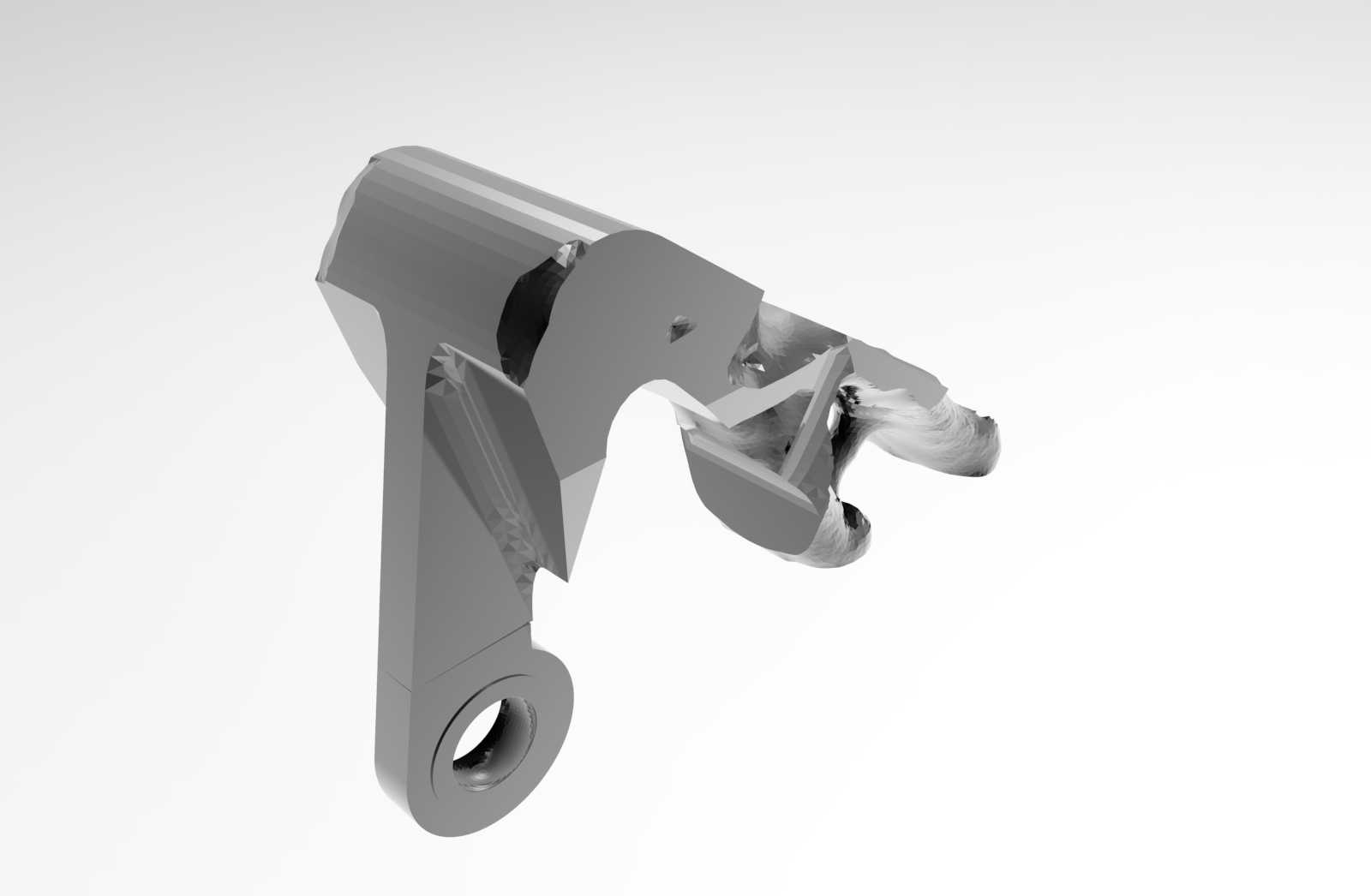

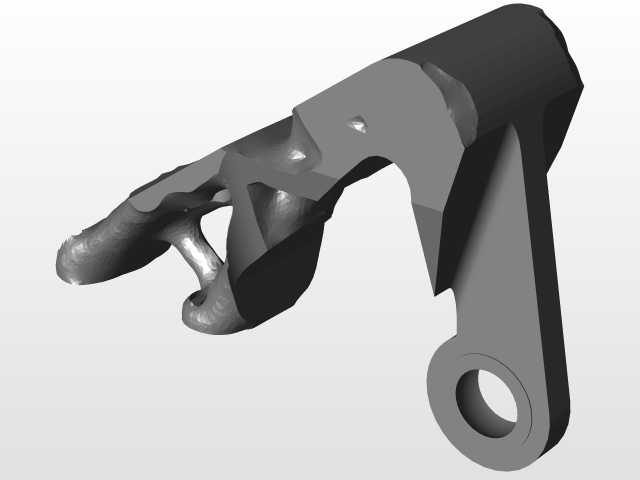

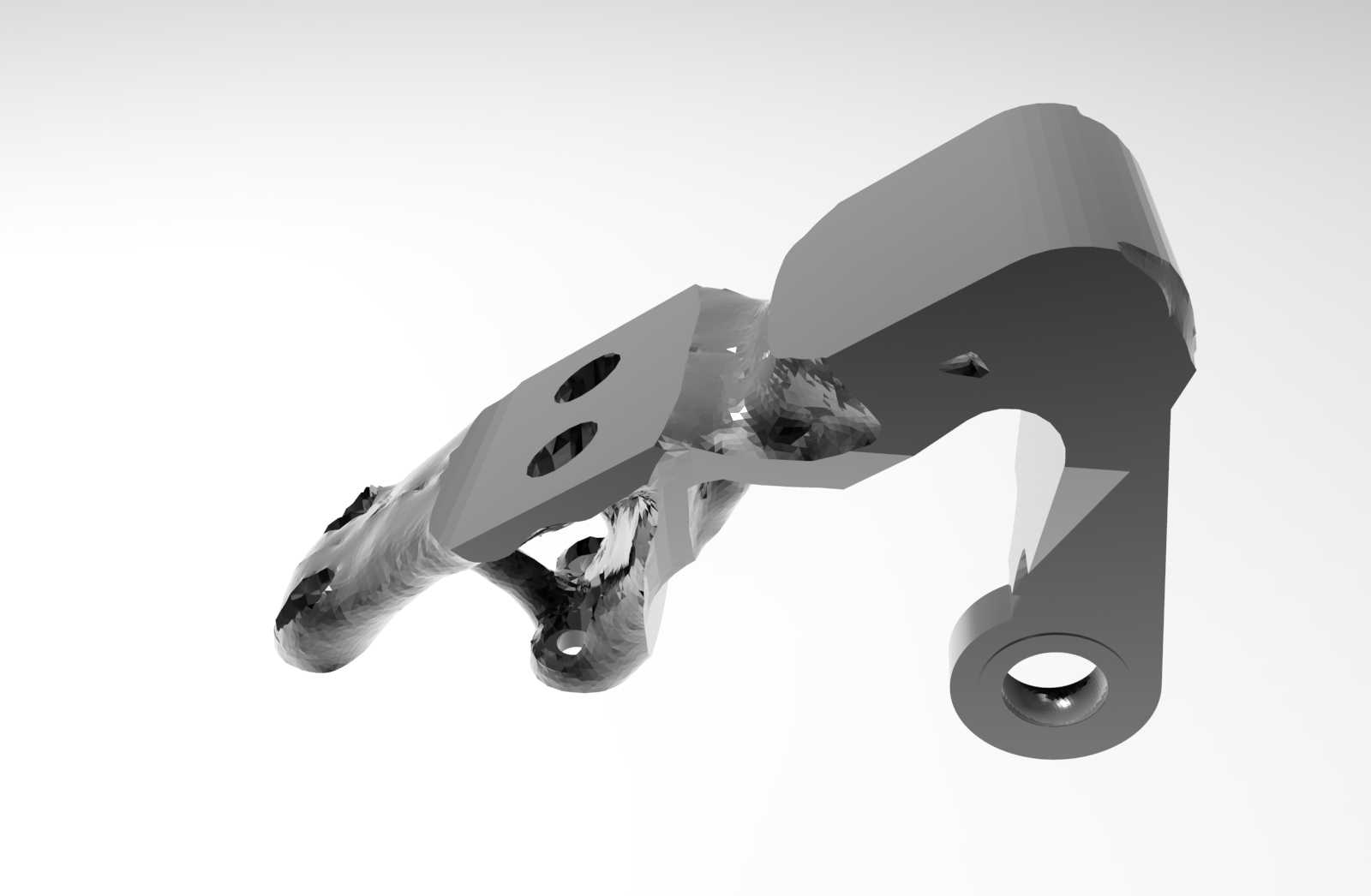

设计过程中首先将传动端的负载工况转化为轴承安装位的载荷边界，将机身连接端设定为固定约束，通过拓扑计算剔除低应力区域的冗余材料，最终形成的镂空式承力筋结构完全贴合主应力迹线走向，在保证整体刚度满足载荷要求的前提下，相比同载荷等级的实心铸造轴承座减重超过40%。构件的三个机身连接端采用同轴孔位设计，孔位端面预留了精加工余量，安装时可通过铰制孔螺栓与机身承力梁精准定位，避免装配应力引发的形位公差偏移；轴承安装端的同轴孔设置了定位止口，可与轴承外圈实现过盈配合，孔壁预留的润滑介质导流槽可在工作时持续为轴承接触面提供润滑，降低转动摩擦损耗。

从安装边界来看，构件整体轮廓适配机身内部狭窄的安装空间，所有外凸结构均做了圆角过渡处理，避免应力集中引发的结构断裂，承力筋的厚度经过多轮仿真校核，在极限过载工况下的最大变形量控制在轴承允许的形位公差范围内，不会出现转轴卡滞的问题。铸造C型支撑结构的外形设计兼顾了铸造工艺的脱模要求，所有筋条的拔模角度统一，壁厚过渡均匀，不会出现铸造缩孔、冷隔等工艺缺陷，后续机加工环节仅需对安装孔位、配合端面进行精加工即可满足装机精度要求，可大幅降低生产环节的加工成本。

这类优化后的支撑结构不仅适用于固定翼飞机的传动系统，也可在同载荷等级的无人机、高速轨道交通传动机构中适配应用，其拓扑优化的设计思路也可为同类承力构件的轻量化设计提供参考，在保证承载能力的前提下最大化压缩结构自重，提升整机的有效载荷占比。
