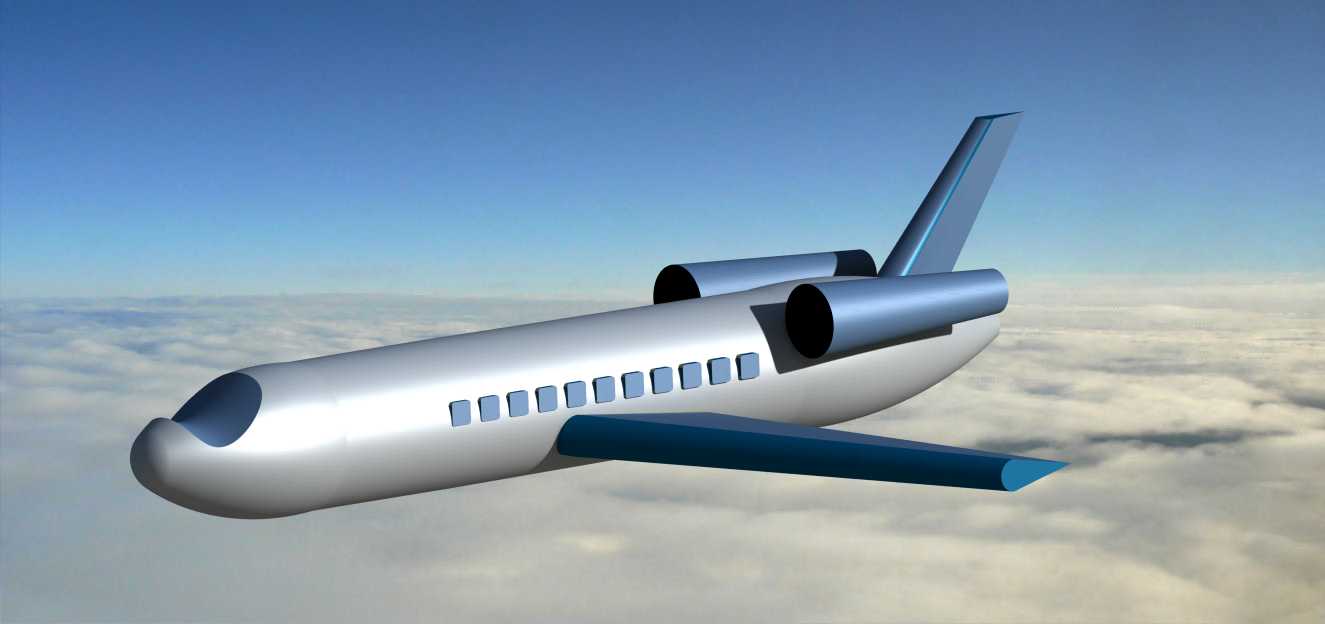

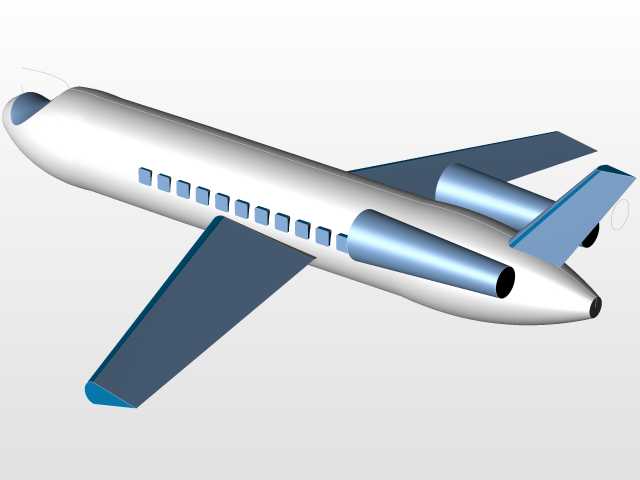

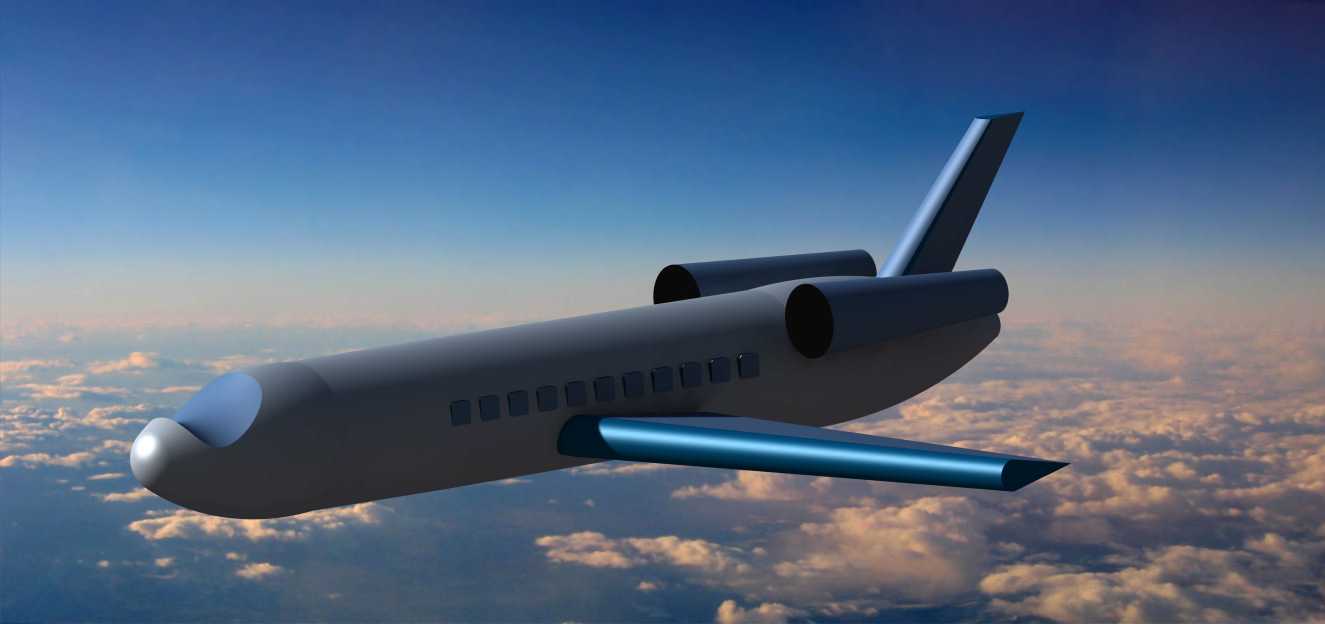

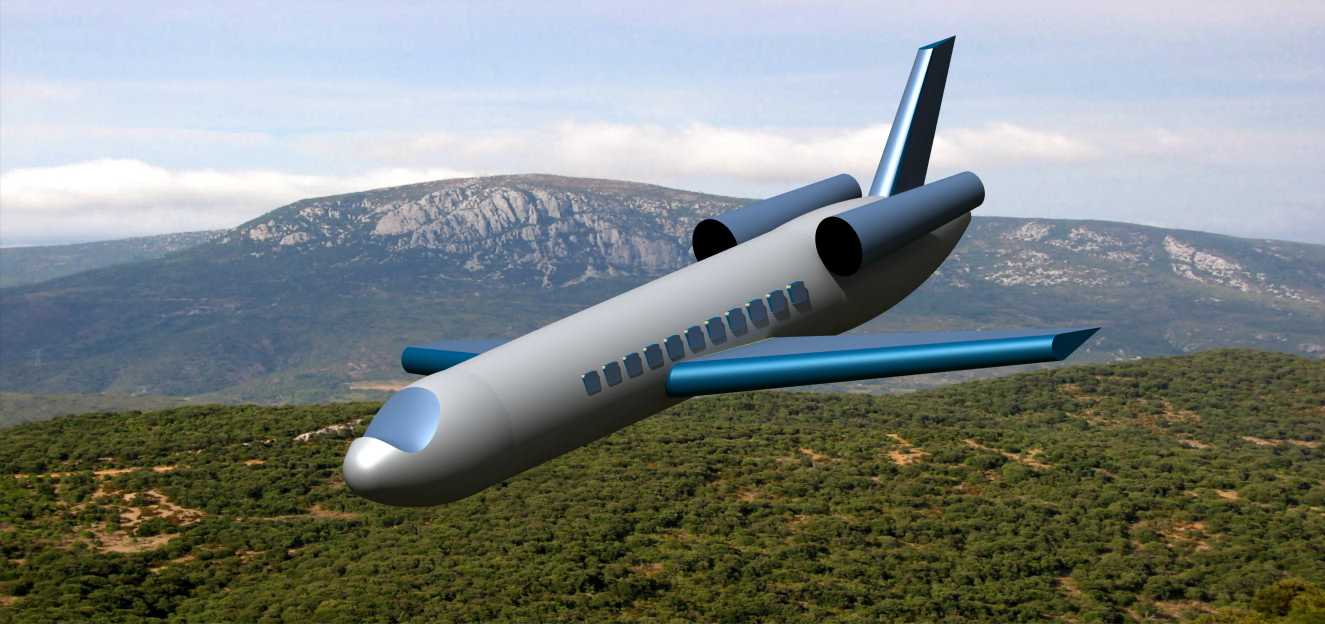

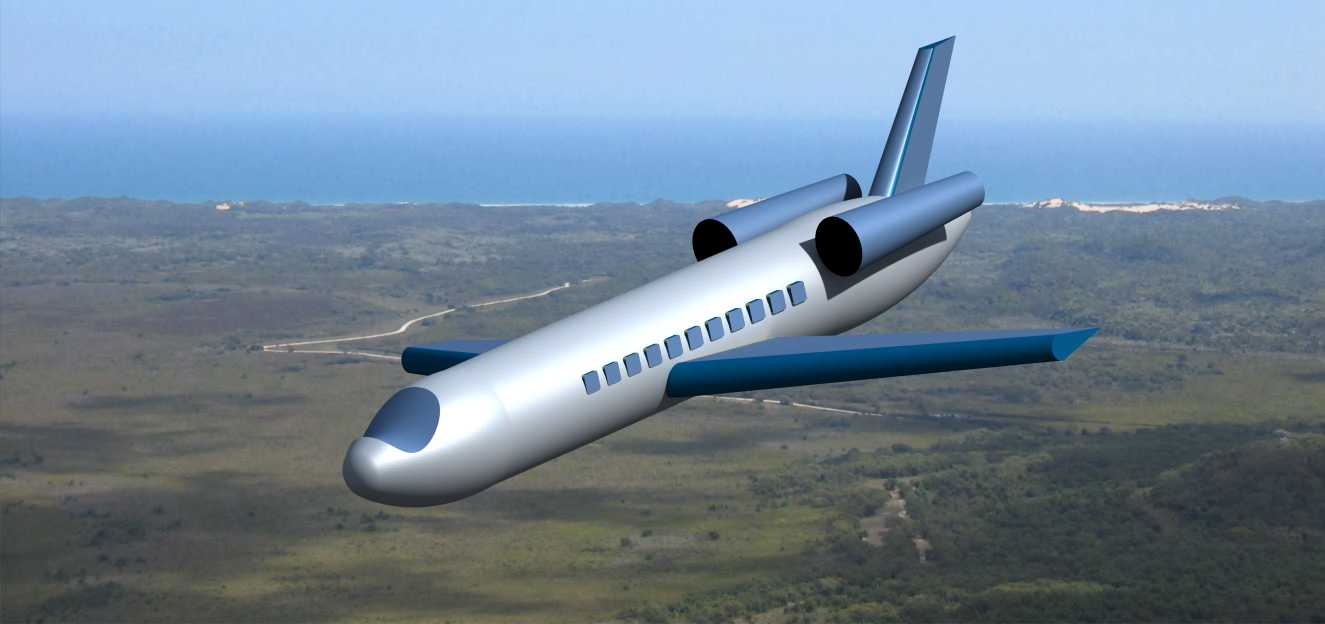

曲面造型简化民用喷气式客机设计

这款简化喷气式客机的曲面建模成果，核心面向航空类教学演示、概念方案快速迭代、场景可视化搭建等实际工程场景，在航空装备研发的前期论证阶段，这类轻量化曲面模型可快速完成气动外形的初步校验，无需投入全参数化详细模型的建模成本，能有效压缩方案初期的沟通周期。从实际用途来看，该模型可作为航空科普教具的三维载体，也可嵌入虚拟仿真场景作为空域规划、机场地面调度模拟的基础元素，还能为曲面建模初学者提供航空类产品曲面构建的参考范例，拆解机身、机翼、尾翼、发动机短舱等典型航空曲面的成型逻辑。

设计思路上，整体遵循民用支线喷气客机的常规布局逻辑，机身采用旋成体曲面为基础，通过多截面曲面拟合出机头的流线型钝头造型，逐步过渡到等直径的客舱段，再收敛至尾部的发动机安装段，全程规避了复杂的内饰、起落架、操纵面等细节结构，仅保留核心气动外形的曲面特征，既保证了外形辨识度，又将曲面数量控制在极低水平，适配轻量化场景的使用需求。机翼采用下单翼布局，翼型选取低速段升阻比表现均衡的低速翼型，通过扫掠曲面完成翼身融合过渡，没有设计复杂的增升装置结构，仅保留机翼的基本平面形状与翼型厚度分布；尾翼采用常规T型尾翼布局，垂直尾翼与水平尾翼均采用对称翼型曲面，保证航向与俯仰方向的外形合理性。发动机短舱采用后置吊挂式布局，两个短舱对称布置在机身尾部两侧，短舱曲面采用回转体结合整流曲面的构建方式，与机身尾部的曲面做了平滑过渡处理，避免出现曲面衔接的棱角，符合真实客机短舱的整流设计逻辑。

从安装边界与尺寸逻辑来看，模型按照常规支线客机的比例缩放构建，机身长径比控制在10:1左右，机翼展弦比约为8，水平尾翼的展长约为机翼展长的三分之一，垂直尾翼高度约为机身直径的1.8倍，各部件的相对位置完全符合民用客机的总体布置规范，在导入各类三维场景时，可直接按照比例匹配机场廊桥、滑行道、停机位等场景元素的尺寸，无需额外调整部件相对位置。机身曲面的分块遵循航空产品曲面建模的常规分面逻辑，沿航向分为机头段、客舱段、尾段三个主要曲面块，机翼与尾翼均采用单块曲面构建，没有做过多的曲面拆分，在保证曲面G1连续的前提下，最大限度降低了模型的曲面复杂度，即使在配置较低的设备上也能流畅加载运行。对于需要快速搭建航空相关三维场景的从业者而言，这类简化曲面模型可直接复用，无需从零开始构建机身曲面，能大幅提升场景搭建效率；对于曲面建模学习者而言，可通过拆解该模型的曲面构建步骤，掌握多截面曲面、扫掠、曲面拼接等常用曲面命令在航空类产品上的实际应用技巧，理解航空产品外形设计中曲面光顺性的基本要求，避免出现曲面褶皱、衔接不顺等常见建模问题。
