概念隐身喷气式战斗机气动外形结构

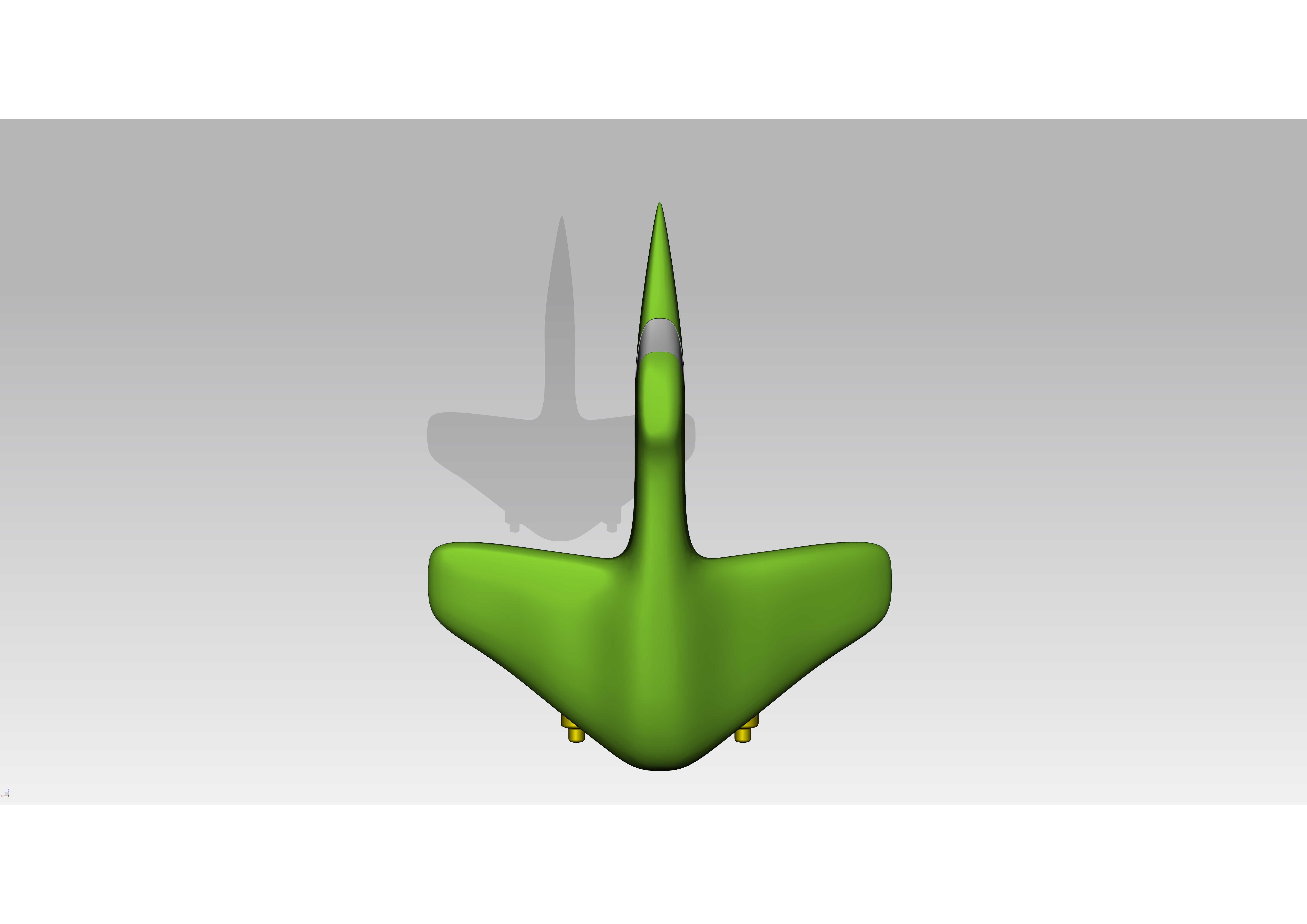

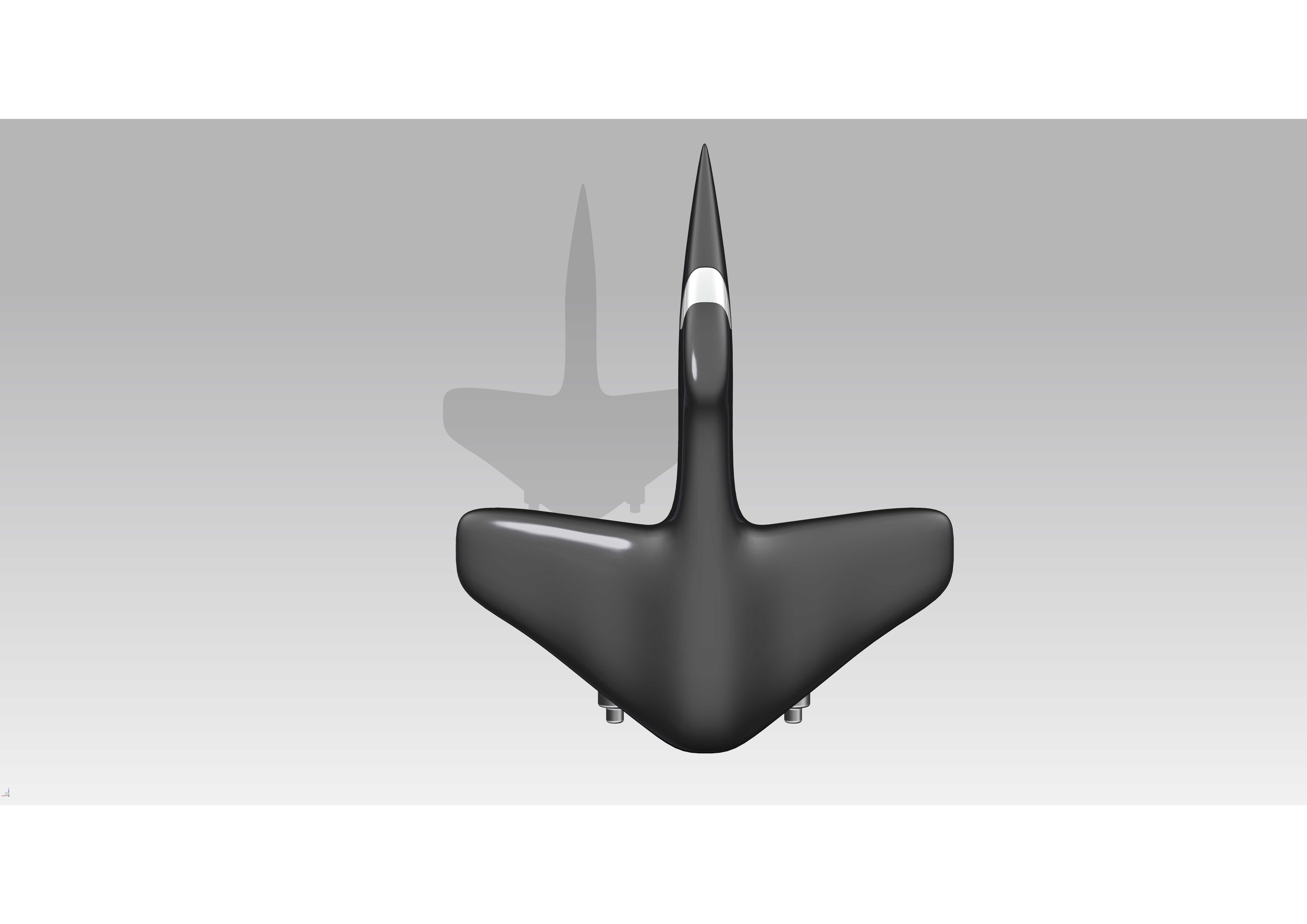

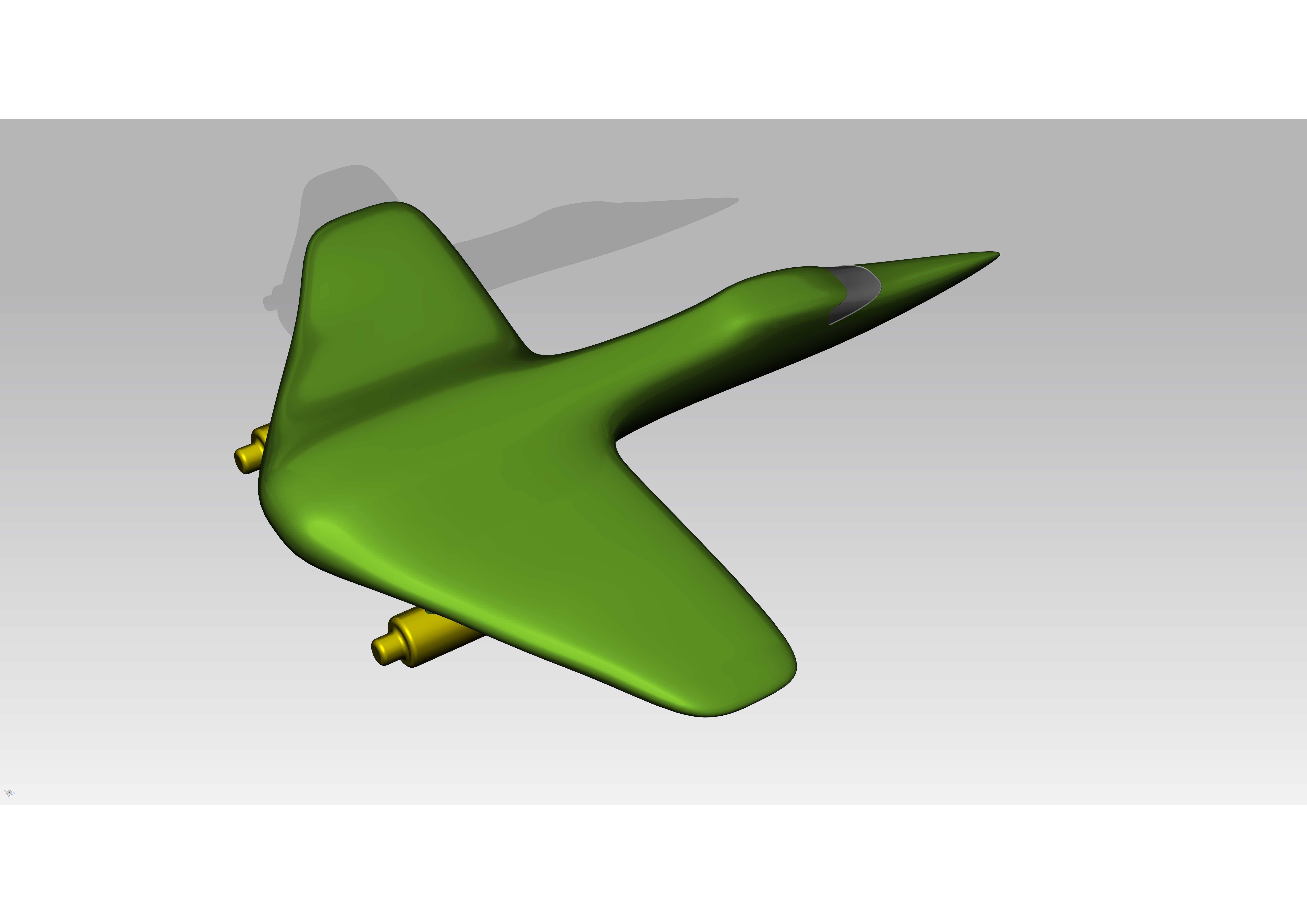

该构型针对空气动力学研究场景搭建，采用翼身融合的无尾飞翼衍生布局，整机曲面连续顺滑，无突兀的直角转折结构，可有效降低飞行过程中的压差阻力，同时减少雷达反射截面积，适配隐身气动特性的研究需求。从安装边界来看，整机重心沿机身纵轴布置在翼根弦长30%位置，两侧机翼对称度公差控制在0.2mm以内，可直接挂载于低速风洞试验支架开展流场测试，无需额外制作转接工装，适配常规教学类风洞的安装接口尺寸。设计阶段优先考虑了曲面的可加工性，机身外蒙皮采用G2连续的NURBS曲面构建，所有曲面的曲率变化率控制在合理区间，既可以通过五轴铣削直接加工缩比验证模型，也可以直接导入CFD仿真软件划分结构化网格，避免因曲面碎面导致的网格质量问题。机身头部采用修长的棱边修形设计，可在大迎角飞行状态下产生稳定的脱体涡，为机翼提供额外的涡升力，两侧进气道上沿与机身棱边一体化设计，可在大侧滑角状态下为发动机提供均匀的进气流场，避免进气畸变导致的发动机喘振问题。机翼采用大后掠角小展弦比设计，翼尖做了切尖处理，可降低高速飞行时的诱导阻力，同时延缓翼尖失速的出现，机翼后缘预留了操纵面的安装位置，可根据后续研究需求加装襟翼、副翼等活动舵面，开展操纵效率相关的测试。整机起落架采用收放式布局的预留接口，主起落架舱布置在翼根下方的机身两侧，前起落架舱位于机头下方，舱门与机身曲面完全齐平，收放路径无干涉，可适配后续起落架收放机构的结构设计迭代。该构型没有附加复杂的外挂结构，所有机载设备的安装空间都集成在机身内部的翼身融合区域，既保证了外形的气动完整性，也为后续的航电、动力系统布局预留了充足的内部空间，可作为新型战机气动方案的初始验证构型，也可用于航空类专业的曲面建模教学案例，帮助学习者掌握高阶连续曲面的构建逻辑，理解气动外形设计中阻力、升力、隐身特性之间的权衡思路。在实际应用中，该构型可直接用于低速风洞的流场显示试验，通过表面油流法、PIV粒子测速等手段获取机身表面的流场分布特性，验证不同迎角、侧滑角下的气动参数，也可通过调整机翼后掠角、机身长细比等参数，开展多工况下的气动特性对比研究，为后续的详细结构设计提供基础的气动数据支撑。
