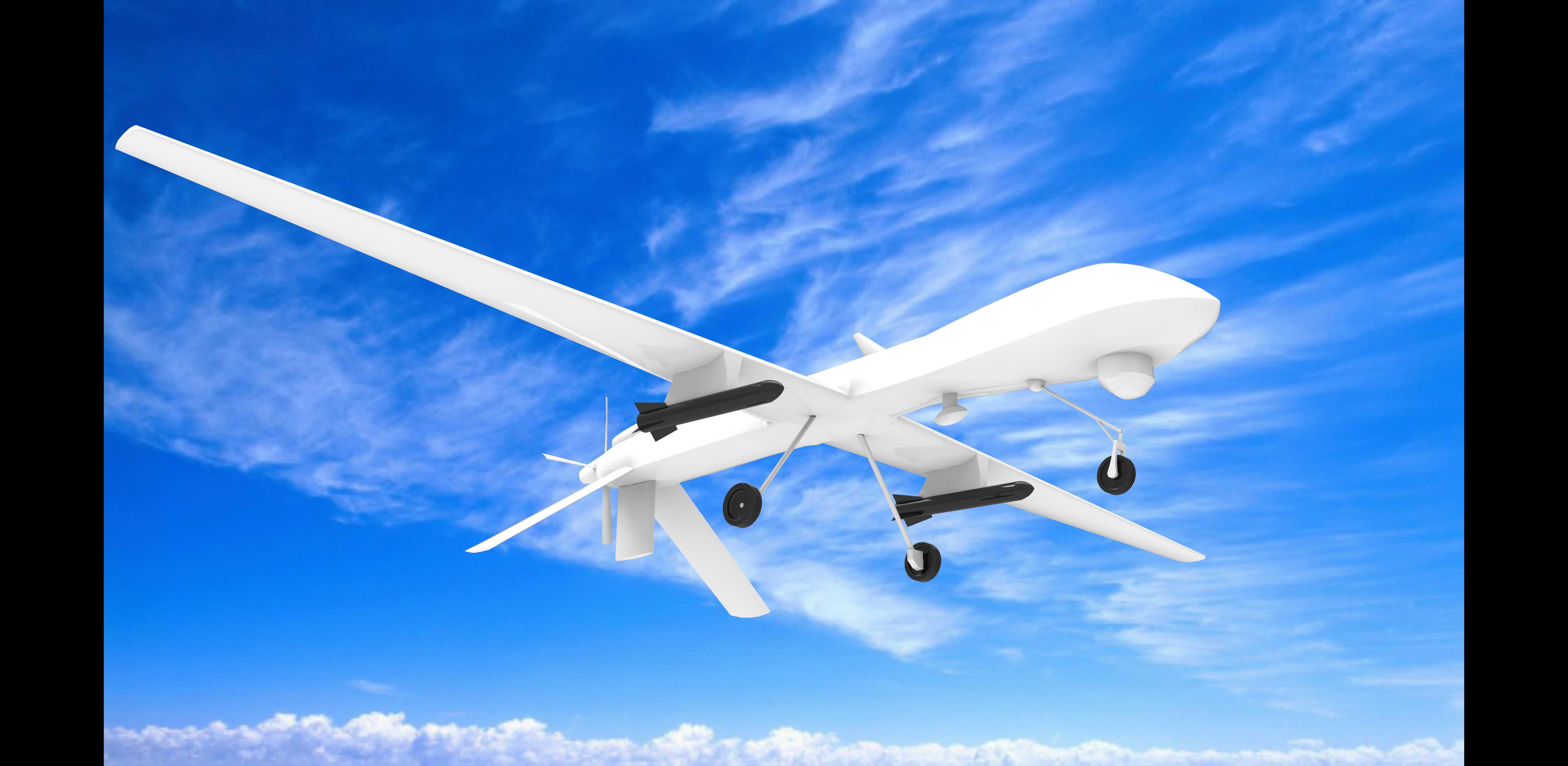

固定翼长航时察打一体无人机外观结构

这类固定翼无人机的应用场景覆盖边境巡逻、战场侦察、目标精准打击、灾情勘察多个领域，相较于多旋翼无人机，其长航时、高升限、大载荷的特性，能够支撑数百公里半径的任务执行需求，不需要频繁起降补给，适合大范围持续作业场景。从实际用途来看，该构型无人机可同时搭载光电侦察吊舱与小型精确制导武器，执行任务时可先完成目标区域的长时间盘旋侦察，确认目标参数后直接实施打击，省去了侦察单元与打击单元的协同调度环节，任务响应效率更高。在功能特性设计上，整机采用大展弦比平直上单翼布局，这种布局能够在低速飞行时获得足够升力，降低巡航阶段的动力消耗，匹配长航时的任务需求；尾翼采用常规尾撑加后置推进式螺旋桨布局，螺旋桨布置在机身后段，不会遮挡机头下方的侦察吊舱视野，同时也能避免机载武器发射时的尾焰影响螺旋桨运转；起落架采用前三点式固定起落架设计，结构简单可靠，不需要额外的收放作动机构，降低整机结构重量与故障概率，能够适应简易跑道的起降需求，对起降场地的要求远低于有人固定翼飞机。设计思路上，整机机身采用流线型纺锤体构型，尽可能降低飞行过程中的空气阻力，机身中段设置设备舱，可容纳飞控系统、通信模块、电池或燃油动力单元，机翼下方设置武器挂点，可根据任务需求挂载不同载荷，机翼与机身的连接位置做了结构加强处理，能够承受挂载载荷带来的弯矩与飞行过程中的气动载荷；机头下方的球形吊舱预留了光电设备安装空间，可根据任务需求更换可见光、红外、激光测距等不同模块。从安装边界与尺寸适配来看，整机翼展与机身长度的比例控制在3:1左右，既保证了足够的机翼面积提供升力，也不会因为翼展过大导致地面转运、存储时的空间占用过高；起落架的轮距与轴距经过匹配设计，能够在起降过程中保持足够的横向与纵向稳定性，避免侧翻或者拿大顶的风险；机身下方的离地高度经过测算，既保证了挂载武器与吊舱不会在起降过程中擦碰地面，也不会因为起落架过长导致整机重心过高，影响地面滑跑与空中飞行的稳定性。在结构细节处理上，机翼后缘设置了操纵舵面，可通过舵面偏转控制飞行姿态，尾翼的垂直安定面与水平安定面也设置了对应的操纵面，保证飞行过程中的航向与俯仰控制精度；机身表面的蒙皮采用平滑过渡设计，尽可能减少蒙皮接缝带来的气动阻力，各个突出的传感器、天线都做了整流处理，避免产生额外的气动干扰。
