轻量化立方星框架结构设计方案

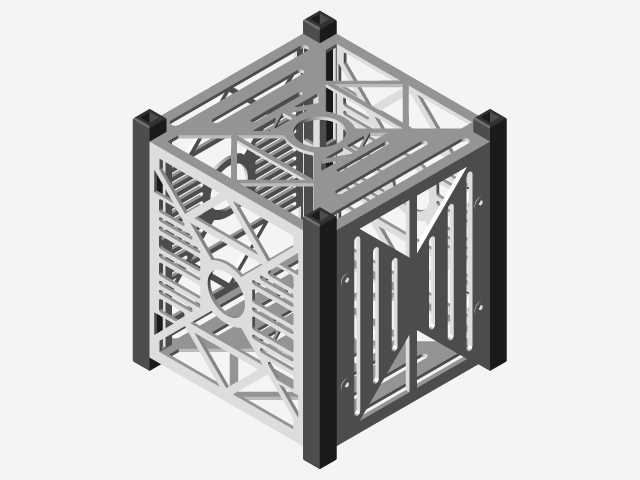

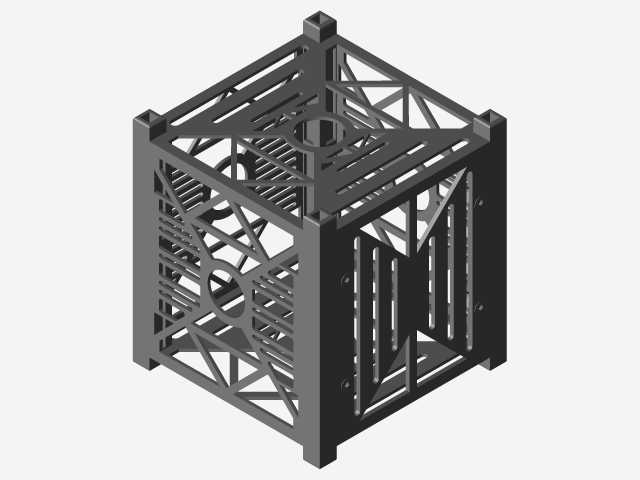

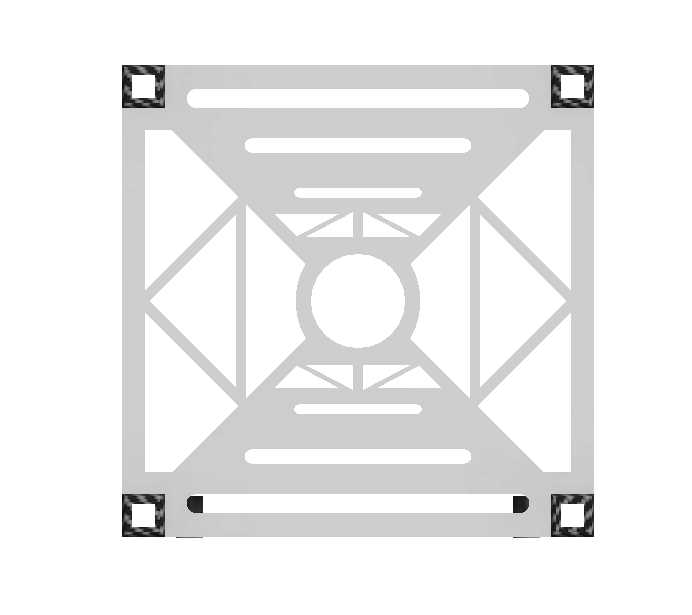

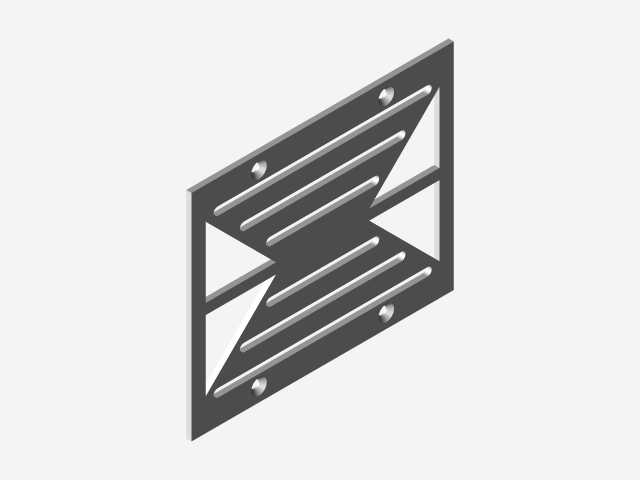

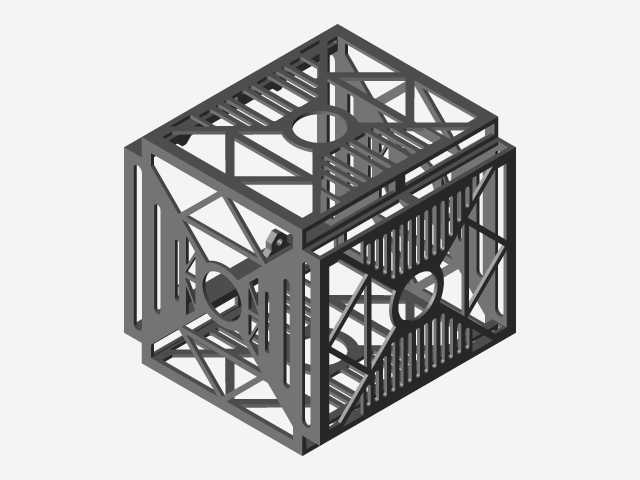

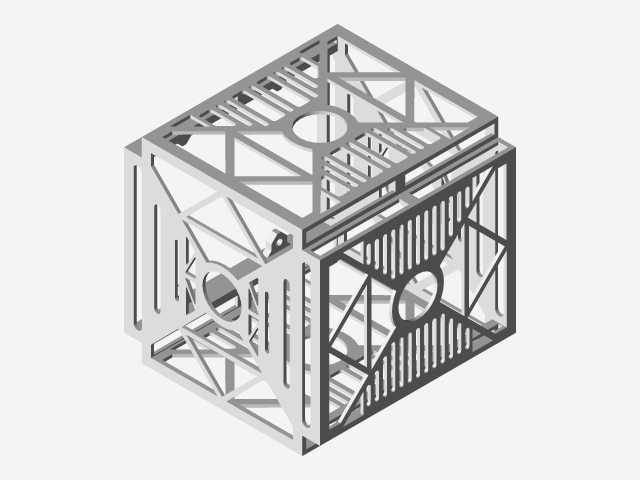

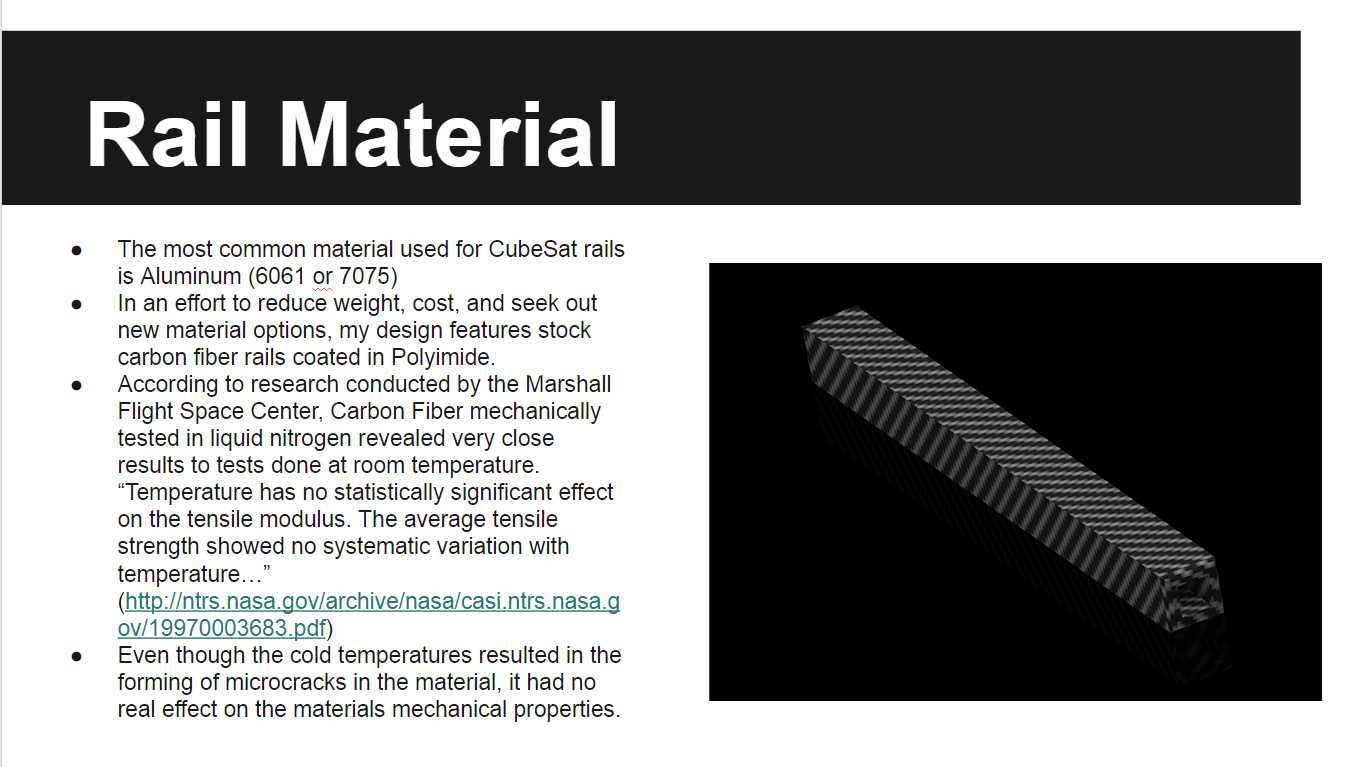

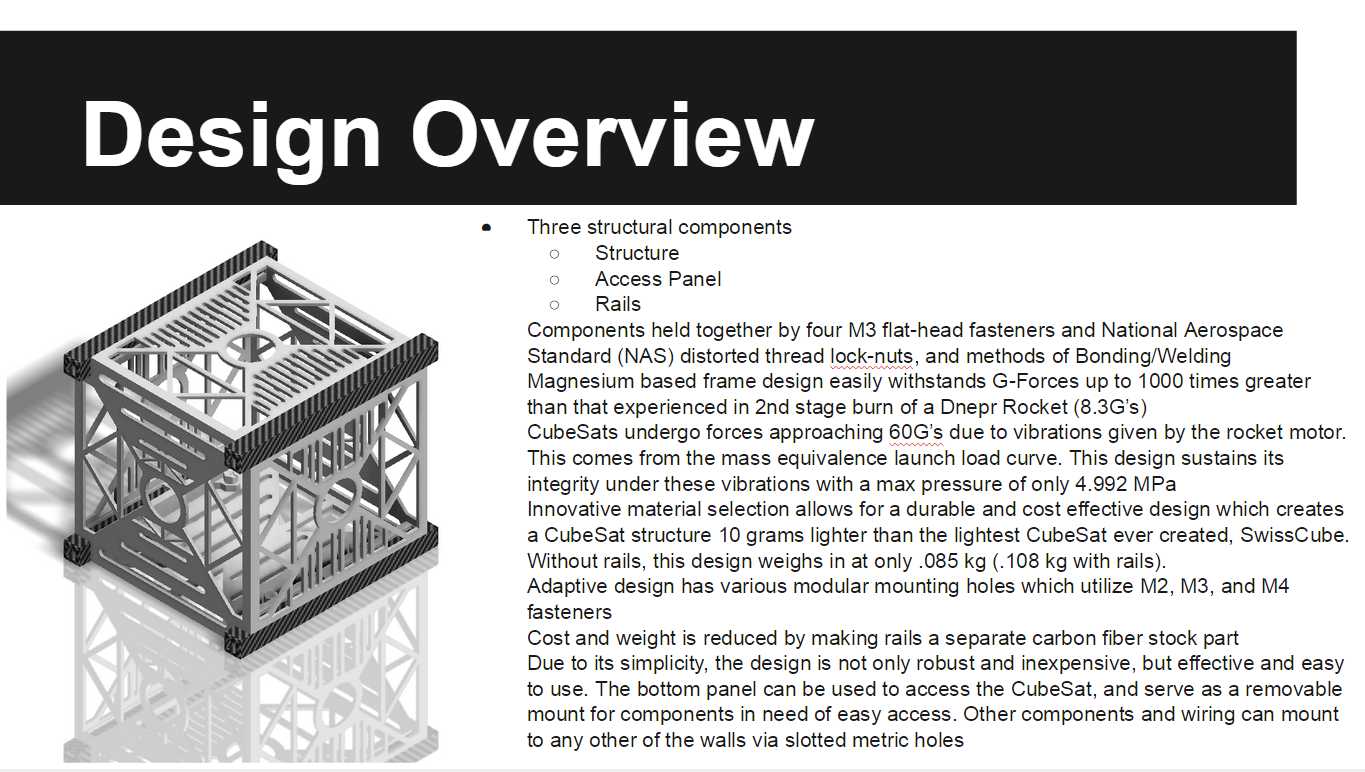

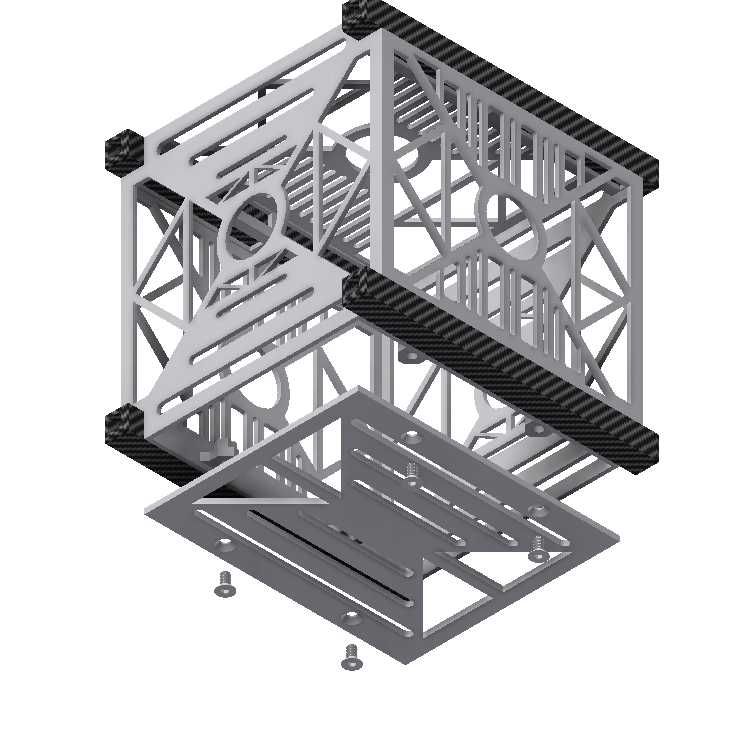

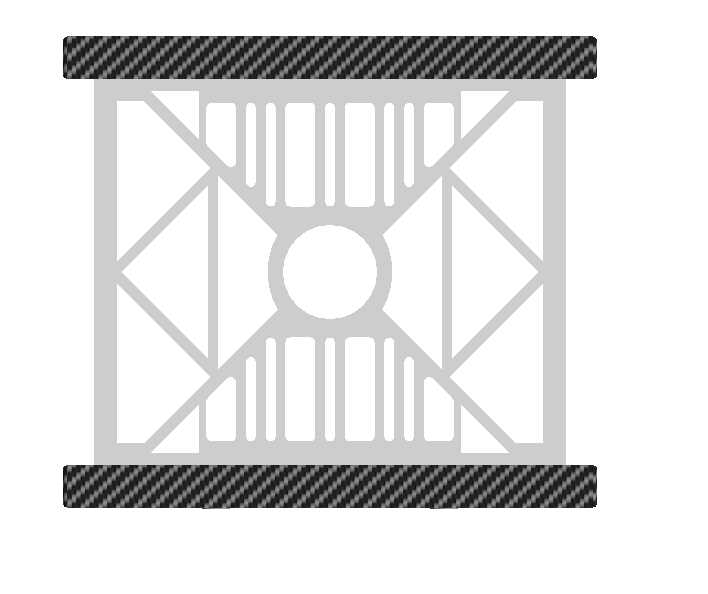

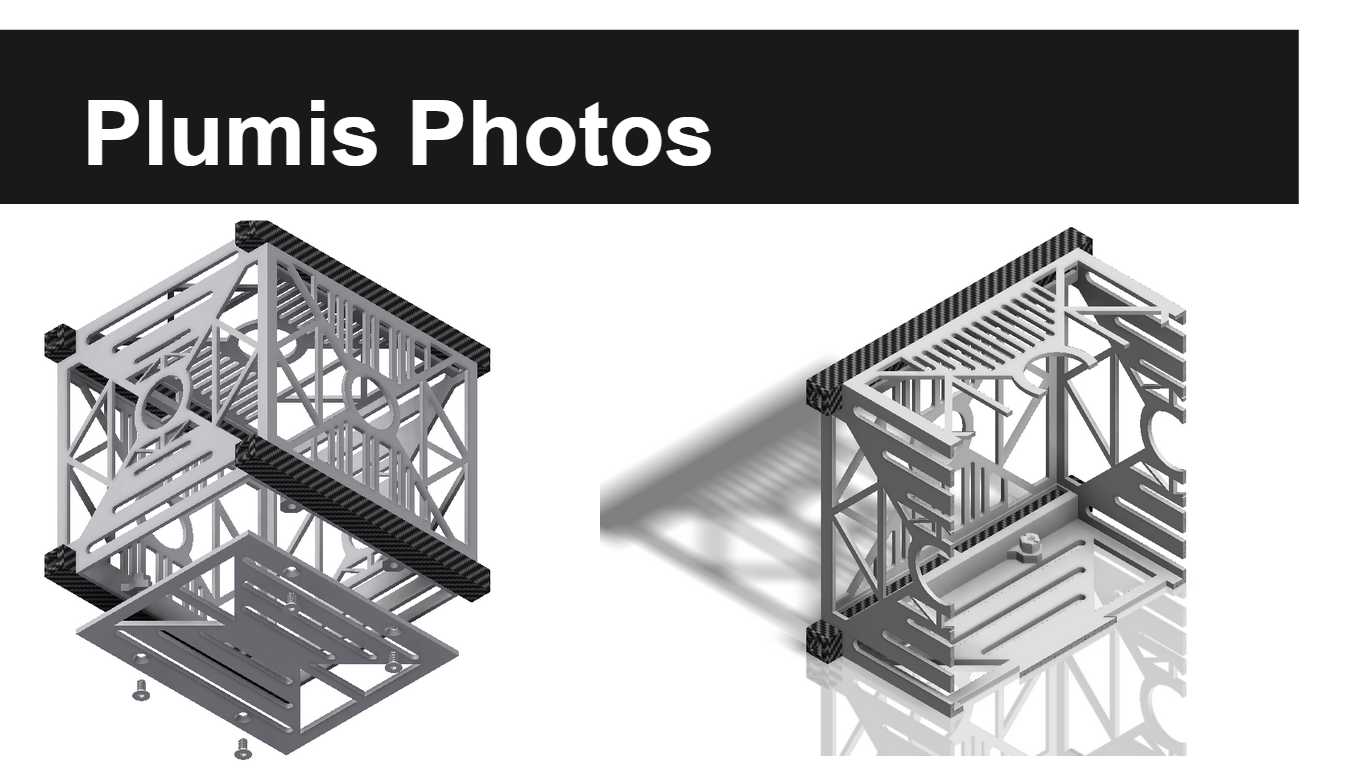

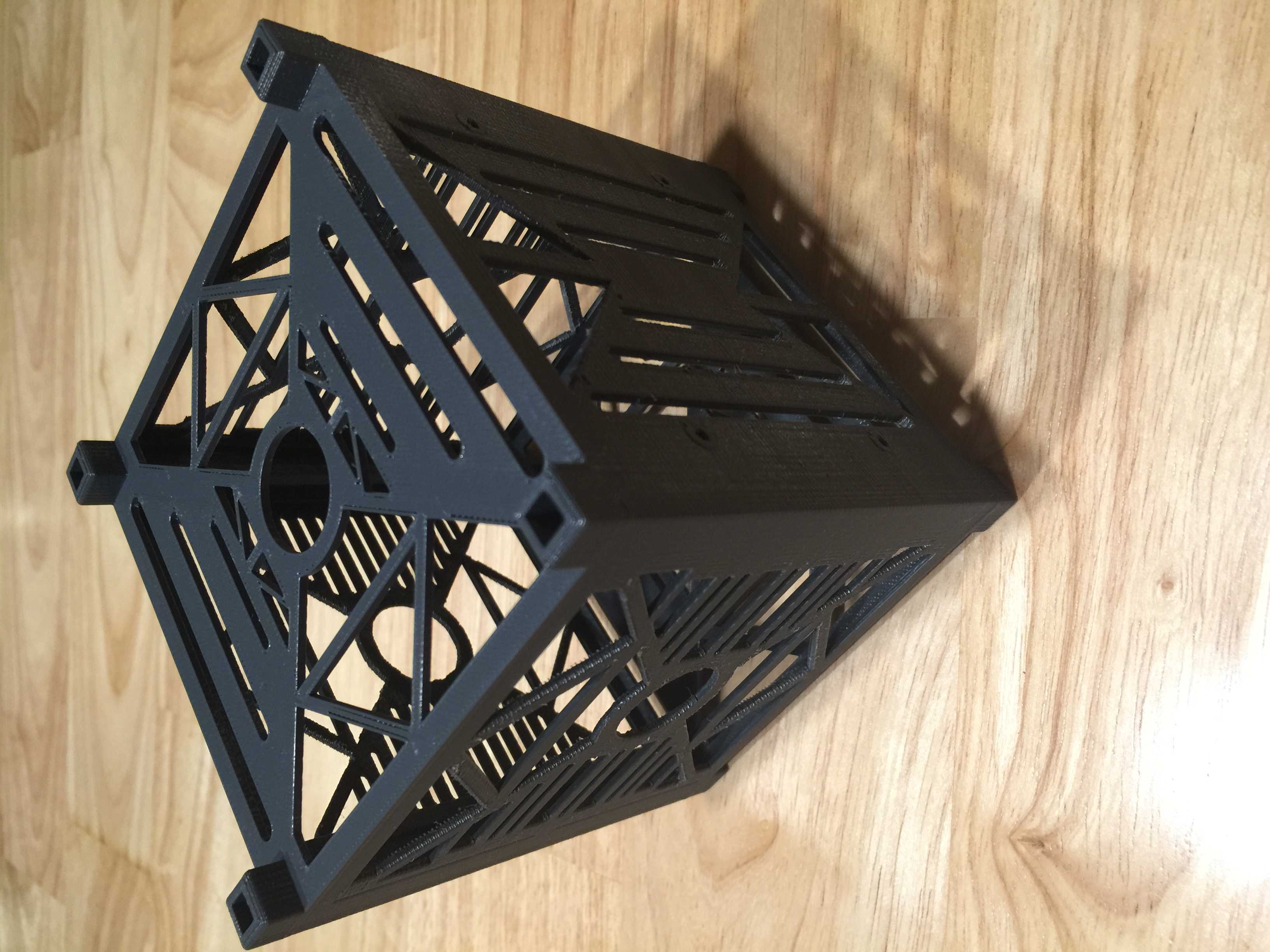

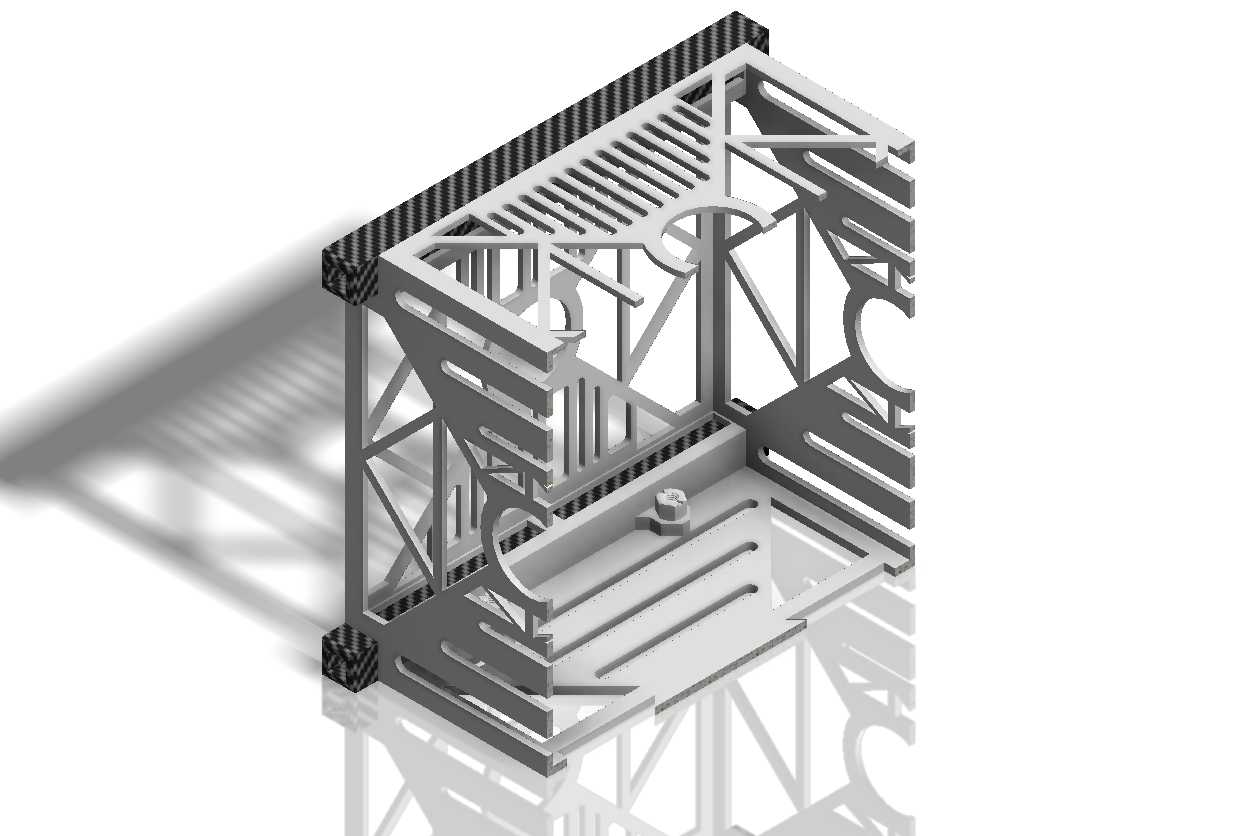

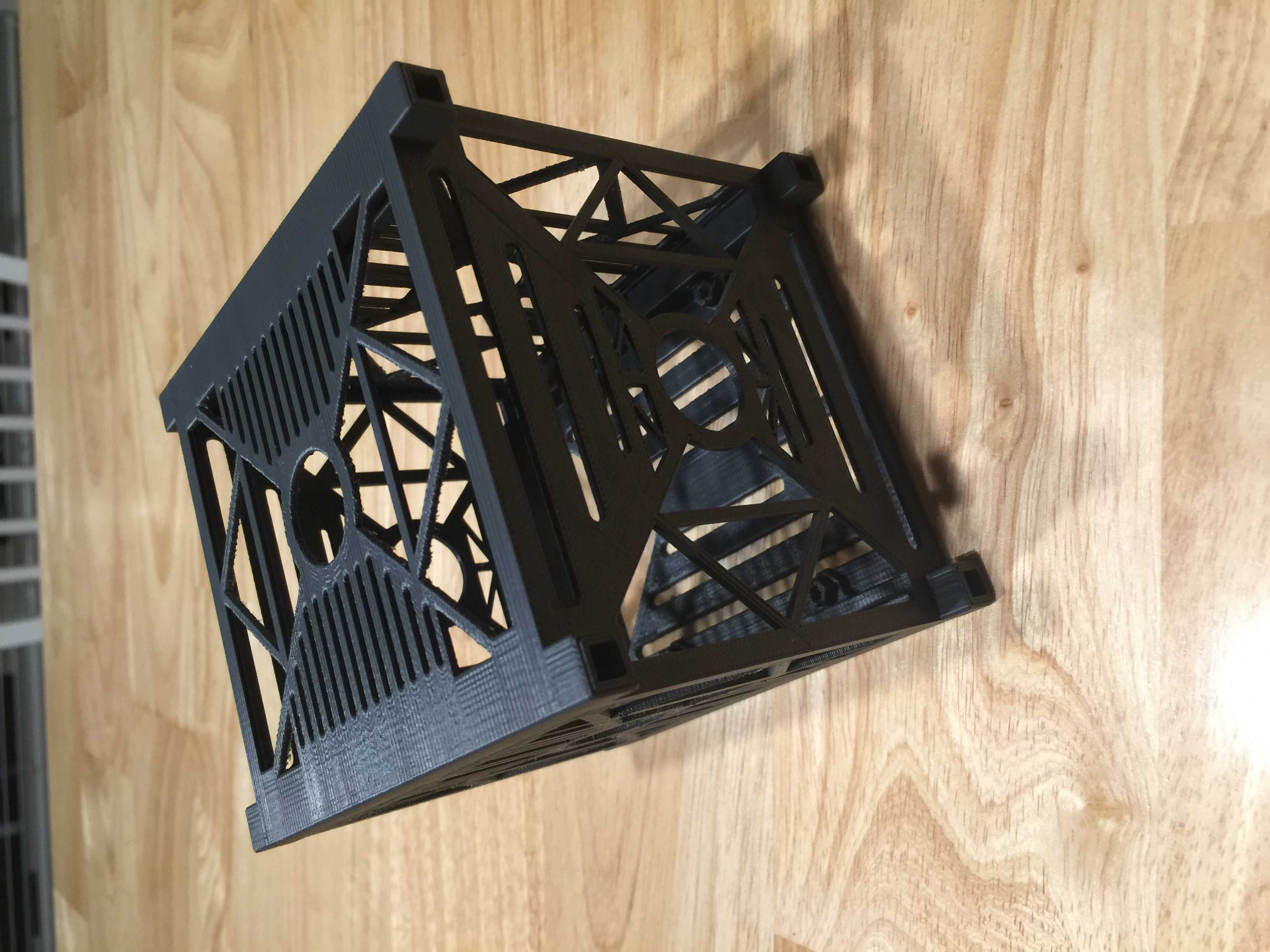

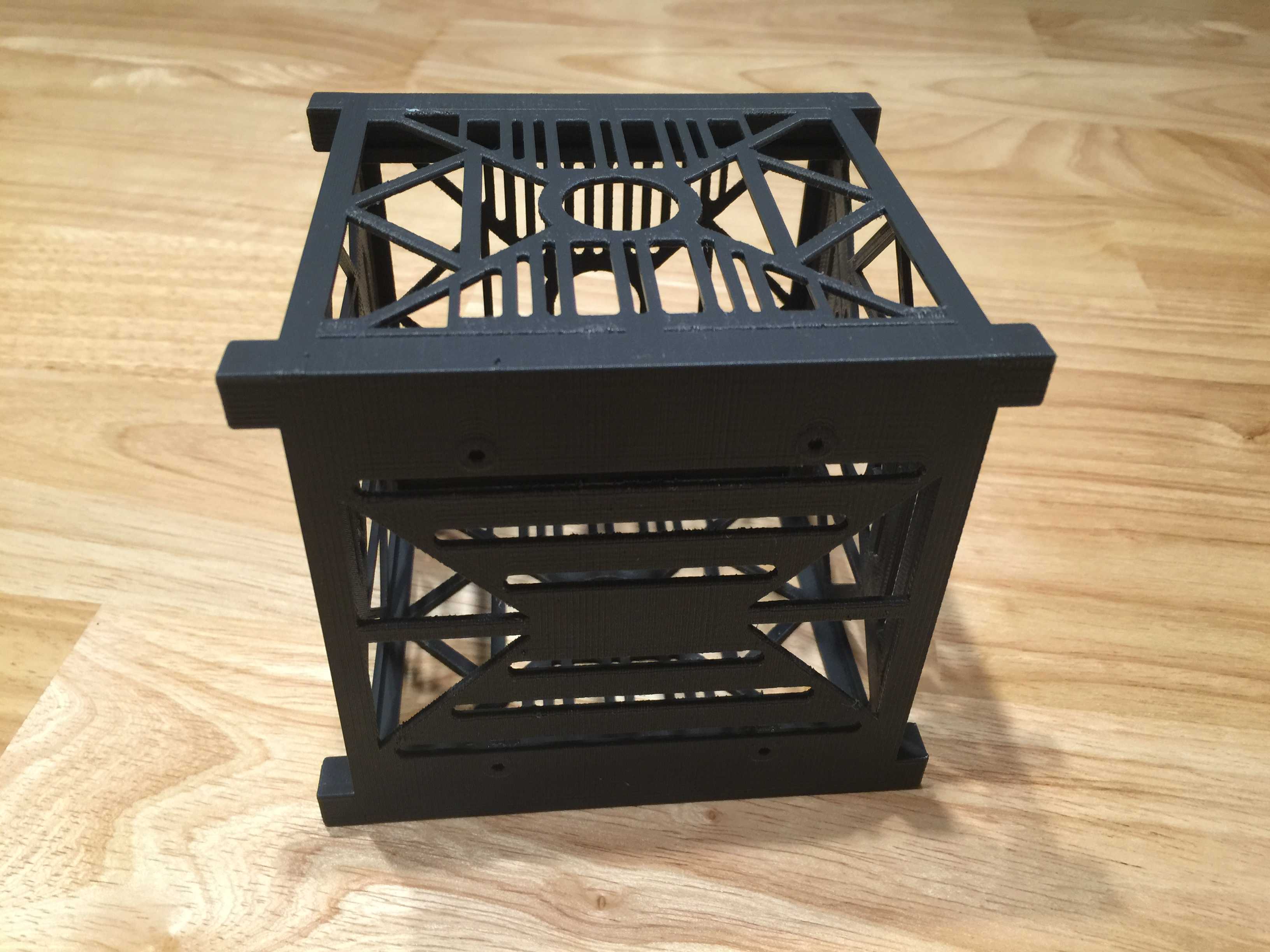

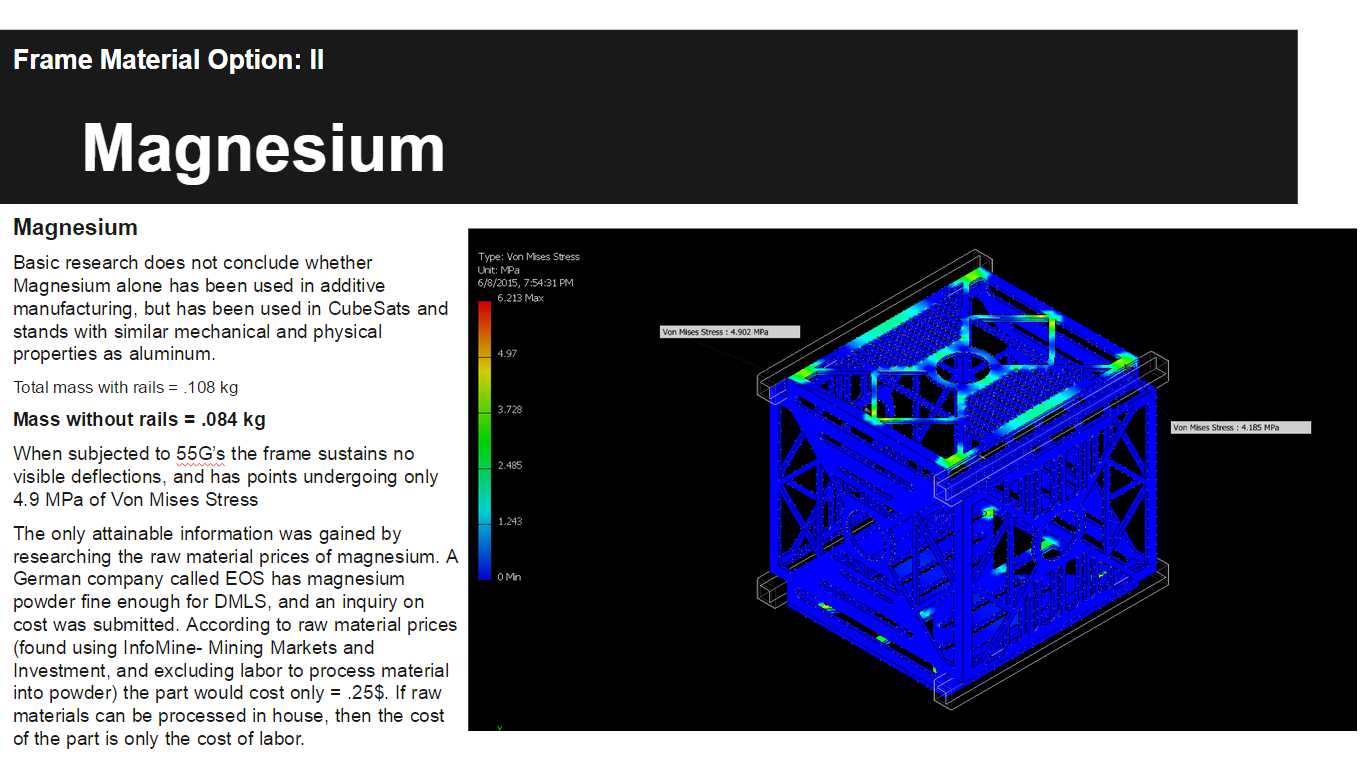

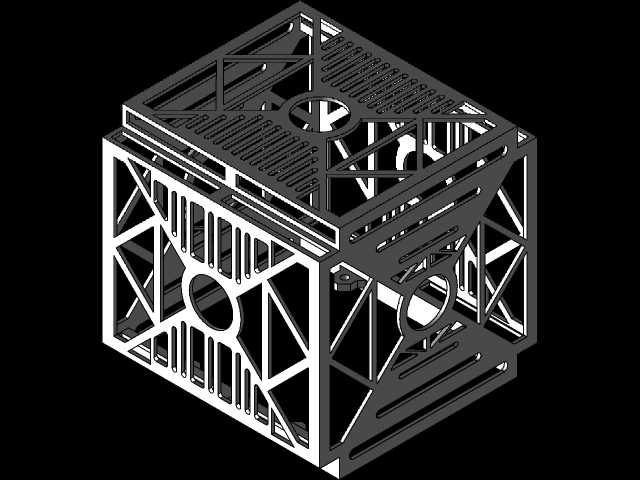

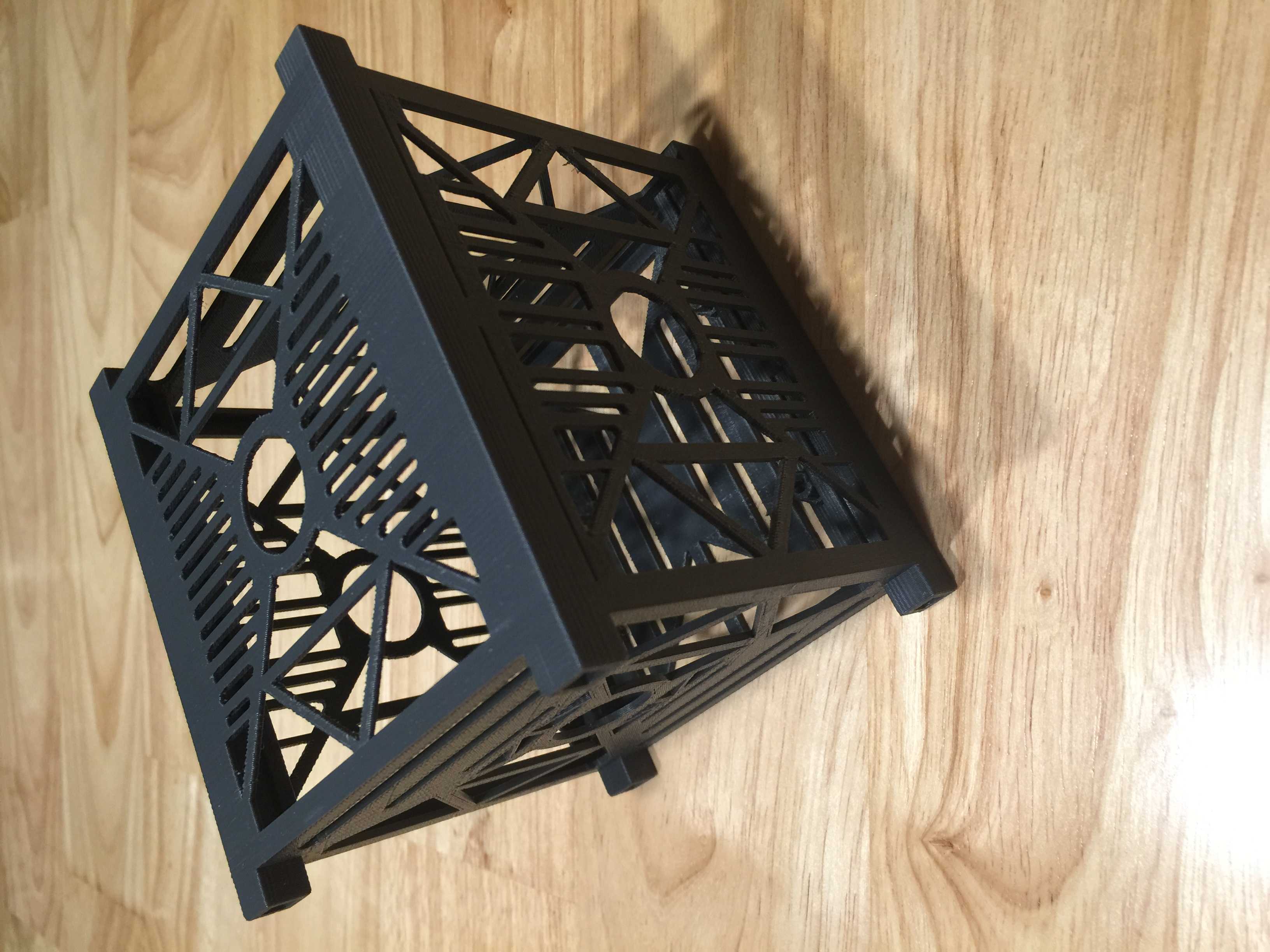

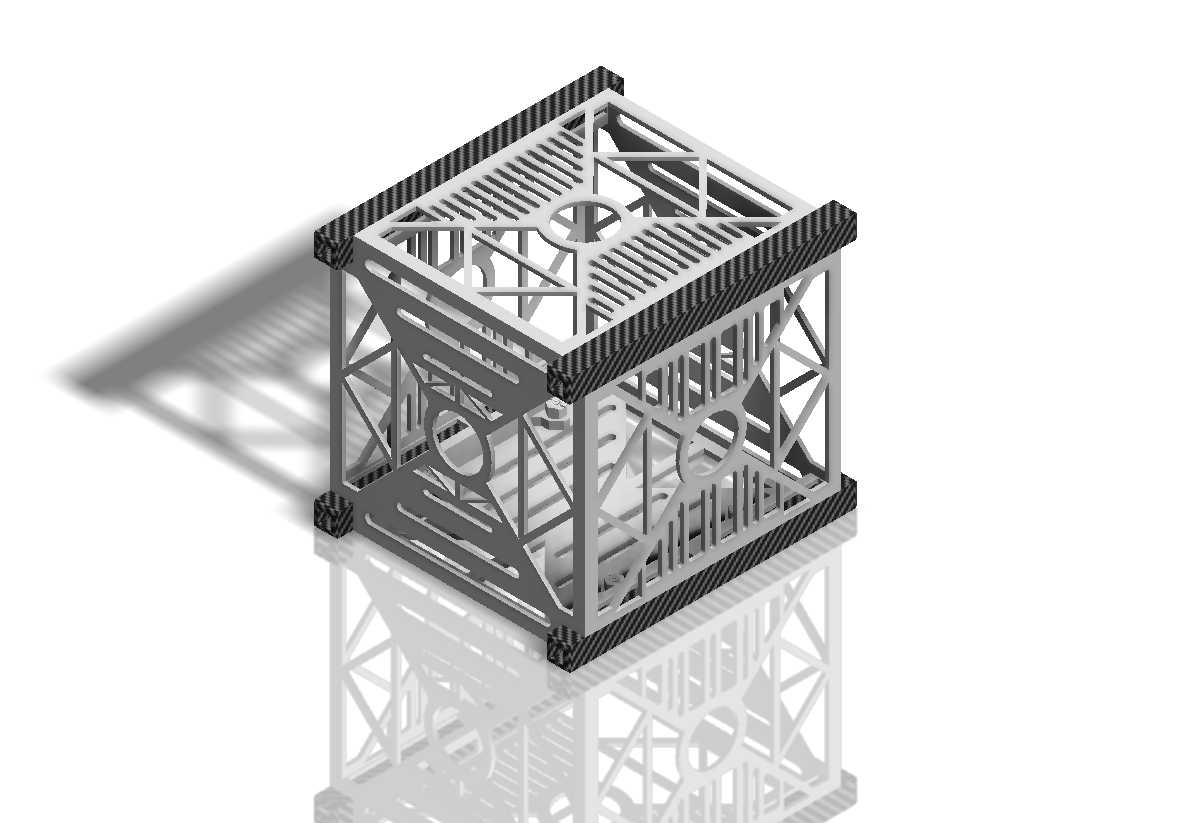

该立方星框架结构面向微纳卫星在轨应用场景设计，核心承担星载设备承载、发射阶段力学载荷传递、空间环境防护的核心作用，适配一箭多星发射的搭载工况，可兼容标准化星载分离机构接口，满足低轨通信、空间环境探测、技术验证类微纳卫星的结构使用需求。结构整体采用镂空桁架式构型，在保证整体刚度的前提下最大化降低结构自重，框架整体预留超900个可调安装孔位，可适配不同规格的星载板卡、载荷模块、姿控组件的安装需求，无需额外定制转接支架即可完成多类载荷的快速集成，大幅缩短卫星总装周期。设计阶段充分考虑发射阶段的力学环境约束，结构可承受发射过程中最高60G的轴向过载，关键承载位置可耐受4.9MPa的冯·米塞斯应力，发射全程结构变形量可忽略不计，不会对星载精密器件的安装精度造成影响。框架采用模块化分件设计，拆分为主框架与底板两个核心组件，底板设置4个紧固点位，可匹配航空航天标准锁紧机构，适配通用立方星部署器的安装边界，所有面板均预留M2、M3、M4规格的安装螺纹，可根据载荷布局灵活选择固定点位，适配不同任务的载荷配置需求。结构设计阶段充分考虑空间真空环境下的材料出气特性，规避传统非金属材料在真空环境下的出气失效风险，同时兼顾低温环境下的结构完整性，避免材料在空间冷热交变环境下出现脆裂、变形问题。框架的镂空设计既为星载设备提供了充足的散热通道，也为星载天线、传感器的信号传输预留了无遮挡窗口，可满足270度辐照角度的信号收发需求，避免金属结构对星载通信、探测载荷的信号遮挡。整体结构采用对称式布局，质心与几何中心重合度高，可降低姿控系统的调姿压力，适配微纳卫星的姿控推力器配置，减少在轨运行过程中的姿控燃料消耗。结构的所有棱边均做圆角钝化处理，避免总装过程中对操作人员、星载线缆造成划伤，同时减少结构的应力集中点，提升交变载荷下的结构疲劳寿命。
