多旋翼无人机挂载摄像机固定支架

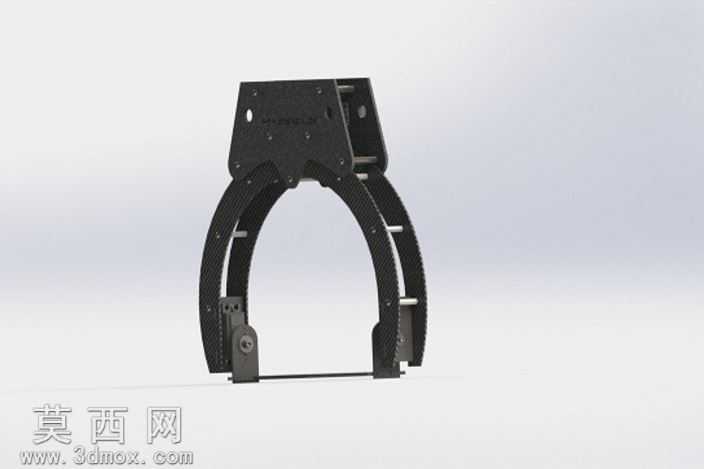

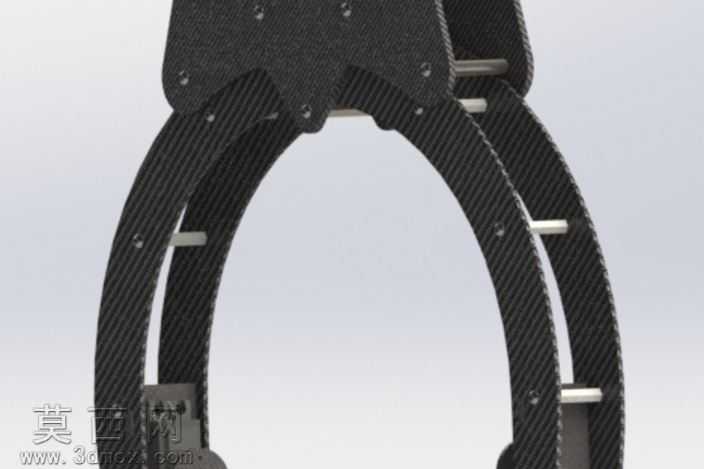

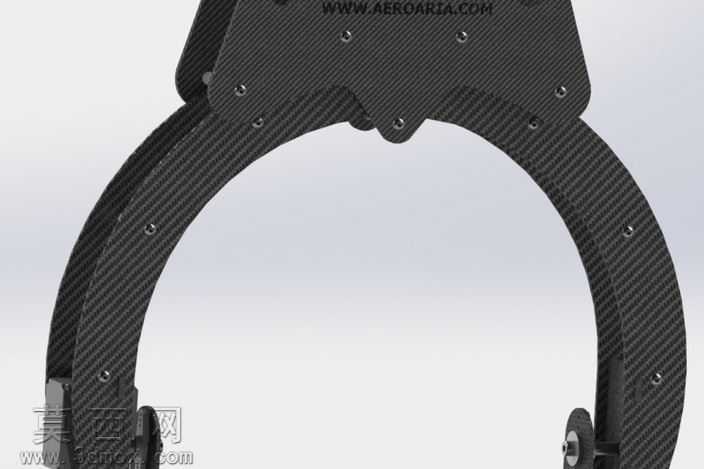

本款多旋翼摄像机挂载支架采用SolidWorks完成全参数化三维建模，建模过程中优先遵循航拍挂载的轻量化与刚性平衡原则，整体采用对称式环抱结构设计，主体由顶部安装基座、双侧弧形支撑臂、底部限位横杆以及铰接锁紧组件四个核心部分构成。建模阶段首先绘制顶部安装基座的二维草图，精准定位四个安装孔位的中心距与孔径参数，通过拉伸凸台生成基座主体，再对安装孔边缘做倒角处理，避免装配时应力集中。双侧弧形支撑臂采用样条曲线拟合弧形轮廓，通过等距实体生成支撑臂的厚度特征，建模时在支撑臂内侧等距排布多组调节孔位，可适配不同尺寸规格的摄像设备，同时在支撑臂与基座的连接位置做圆角过渡，优化应力传递路径，降低飞行过程中的振动疲劳风险。底部限位横杆采用薄壁拉伸特征建模，两端与支撑臂的铰接位置设置同轴心配合，可实现小幅度的角度微调，满足不同航拍视角的安装需求。材质配置阶段，主体结构选用碳纤维增强复合材料材质参数，渲染时赋予表面哑光磨砂纹理，还原碳纤维板材的真实质感，铰接锁紧组件赋予阳极氧化黑色金属材质，突出金属部件的耐磨属性。渲染环节采用影棚柔光环境，设置三点布光方案，主光源从侧上方45度角投射，突出支架的弧形轮廓与结构层次，辅光源补亮支撑臂内侧的暗部细节，背景采用浅灰色渐变，避免背景元素干扰支架本身的结构展示。设计思路上充分考虑多旋翼飞行时的振动特性，环抱式结构可均匀分散摄像设备的重量，避免单侧挂载带来的重心偏移问题，多档位调节孔位可兼容不同重量、不同尺寸的运动相机与微型单反设备，铰接结构可快速实现设备的拆装与角度调整，无需额外工具即可完成挂载操作，整体结构无冗余设计，在保证结构强度的前提下尽可能削减非必要的材料厚度，降低挂载自重对无人机续航时间的影响。建模过程中对所有活动配合部位做了间隙校验，确保铰接部件转动顺畅无卡滞，安装孔位的公差设置符合通用航拍挂载的标准尺寸，可直接适配市面上主流的多旋翼无人机挂载平台。
