民用客机前起落架结构三维设计

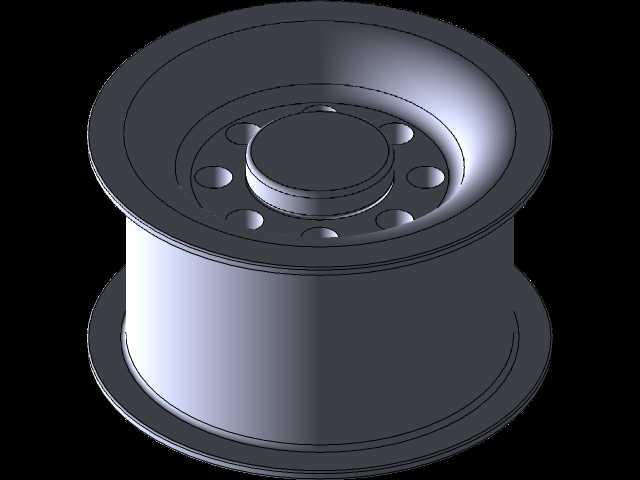

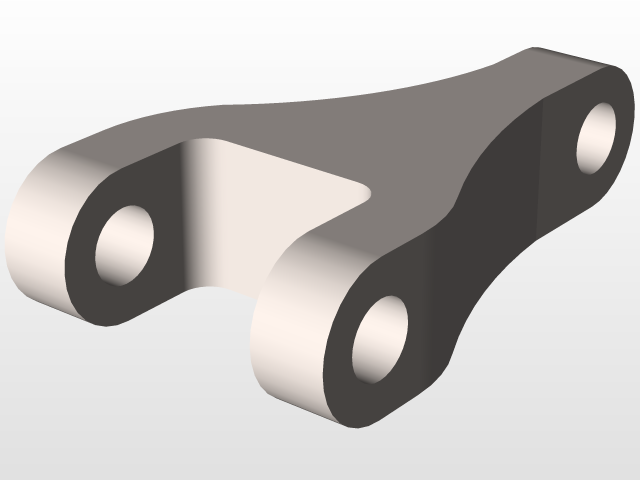

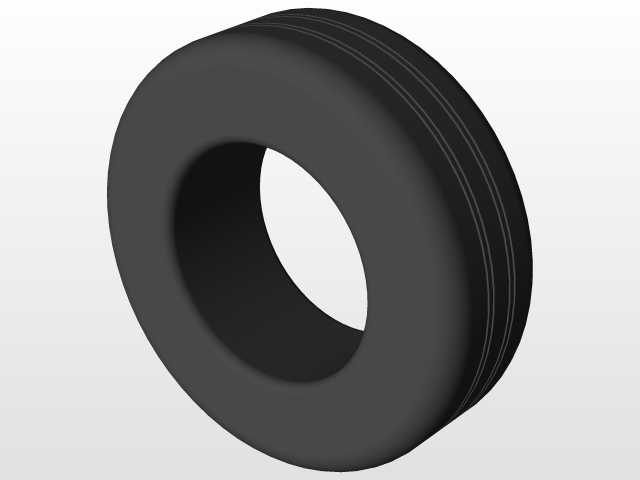

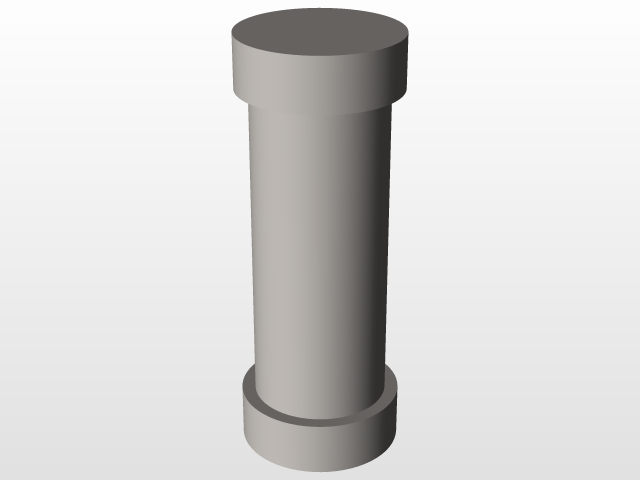

民用客机前起落架作为飞机地面滑行、起降阶段的核心承力部件，其结构设计直接关联整机地面操作的安全性与平顺性，在民航机型的日常运营场景中，前起落架需要承担机身前部载荷，同时配合转向机构实现地面滑行阶段的方向控制，在着陆瞬间还要配合缓冲系统吸收垂直方向的冲击能量，避免冲击载荷直接传递至机身结构造成疲劳损伤。从实际使用场景来看，前起落架的安装位置位于机身前部增压舱下方的承力框区域，安装边界需要匹配机身承力结构的预留接口，同时要预留足够的收放空间，确保起落架收放过程中不会与机身蒙皮、舱门结构、航电管线等周边部件发生运动干涉。设计过程中首先要明确核心功能的实现逻辑：缓冲支柱作为核心承力构件，内部的油气缓冲结构需要匹配着陆冲击的能量吸收曲线，保证在规定下沉速度下的缓冲行程处于合理区间，避免出现刚性撞击或者缓冲过软导致的支柱触底问题；转向机构的传动链路需要保证操作力矩传递的线性度，避免地面滑行转向时出现虚位或者卡滞，同时要设置转向角度限位，防止大角度转向时起落架结构与周边构件发生碰撞。轮轴部分的安装尺寸需要匹配对应机型的轮胎规格、刹车组件安装接口，保证轮胎转动过程中的同轴度符合要求，同时要考虑轮轴部位的疲劳强度，因为地面滑行阶段的连续振动、起降阶段的瞬时冲击都会在轮轴连接位置产生交变应力，设计时需要对应力集中区域做圆角过渡处理，降低疲劳裂纹产生的概率。收放机构的运动轨迹需要做全行程仿真验证，确保收放过程中各连杆、作动筒的运动路径无干涉，同时锁止机构需要具备可靠的机械锁止能力，在起落架放下到位后能够实现机械锁止，避免液压系统失压时出现起落架意外收起的风险。从结构细节来看，起落架的各连接铰点需要匹配自润滑轴承的安装尺寸，保证铰接部位转动顺畅，降低日常维护阶段的润滑工作量；扭力臂结构需要传递转向力矩同时缓冲部分振动，其结构刚度需要匹配转向力矩的传递需求，避免大载荷下出现结构变形导致转向精度下降。整个模型的结构搭建遵循实际航空部件的设计逻辑，各部件的装配关系完全参照真实起落架的连接方式，能够为航空类结构设计学习者提供直观的结构参考，也可用于相关课程设计、原理演示的三维素材使用。
