折叠式多层手提金属工具箱结构设计

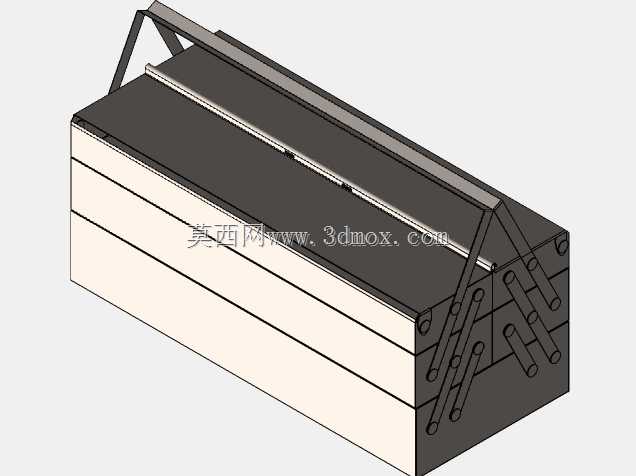

　　在机加工车间日常运维、户外设备检修、家装施工上门作业等场景中，零散工具的收纳与转运一直是影响作业效率的关键细节，这款折叠式多层手提金属工具箱，正是针对这类场景下的工具分类存放、便携转运需求完成的结构设计。从实际使用场景出发，日常作业中常用的扳手、螺丝刀、卷尺、小型量具、紧固件等零散物件尺寸差异大，若统一堆放在单层箱体内，翻找工具会耗费大量无效时间，同时尖锐工具相互磕碰也会造成量具精度损伤、刃具卷刃等问题，因此多层分类的结构是这类收纳工具的核心设计方向。这款箱体采用多段铰接的折叠展开结构，提手与两侧的铰接连杆做一体化联动设计，提起提手时，多层储物槽会随连杆动作自动叠合收拢，所有层板自动对齐锁止，不会出现层间错位导致工具洒落的问题；

　　放下箱体展开时，各层储物槽会随连杆展开依次错开，每层的储物空间完全外露，无需额外翻倒箱体即可直接取放任意层的工具，相比传统翻盖式工具箱，取放工具的动作路径缩短近60%，在高空作业、狭小检修空间等无法大范围操作箱体的场景下，这种展开结构的实用性优势尤为突出。箱体主体采用薄钢板折弯成型的结构设计，层板边缘做内卷边处理，既避免钢板锐边划伤操作人员，也通过卷边结构提升层板的抗弯强度，在放置较重的五金工具时不会出现层板弯折变形的问题。两侧的铰接连杆采用等长平行四连杆机构，保证每层箱体在展开和收拢过程中始终保持水平状态，不会因为倾斜导致层内的小零件、紧固件滑落。从安装边界与尺寸适配角度看，收拢状态下箱体整体为规整长方体形态，

　　可直接放入普通维修推车的下层储物格，也可适配大多数皮卡车型的座椅下方储物空间，不会因为外形突出造成放置卡滞；展开状态下各层的展开角度经过限位设计，最大展开角度下最上层储物槽的高度不会超过成年人站立作业时的顺手取物高度，无需抬手或弯腰即可完成工具取放。每层储物槽的内部空间做了差异化的高度设计，最下层槽体高度最高，可放置较大尺寸的活动扳手、管钳等工具，中间两层高度适中，用于放置螺丝刀、钳子等中等尺寸工具，最上层槽体高度最低，可分隔为多个小格用于存放螺丝、螺母、钻头等小型零散零件，不同尺寸的工具都能找到适配的存放位置，避免空间浪费。箱体的提手部分采用圆钢弯折成型，表面做防滑包裹处理，握持时的受力宽度符合人体工程学要求，

　　装满工具后整体重量集中在提手中部，长时间手提也不会出现勒手的问题。铰接位置的销轴采用可拆卸设计，长期使用出现磨损松动时可快速更换销轴，无需整体报废箱体，降低长期使用的维护成本。在结构强度校核层面，箱体整体承重按照满载15kg的工况做了结构强化，层板与铰接座的连接位置采用点焊加折边咬合的双重固定方式，满载提拿时不会出现连接位置开裂的问题；箱体合拢后的配合间隙控制在1mm以内，户外作业时可阻挡大部分灰尘、雨水进入箱内，避免内部工具受潮生锈。不同于市面上常见的塑料材质工具箱，这款金属结构的箱体抗冲击性能更强，即使从1米左右的作业高度意外跌落，也不会出现箱体碎裂、卡扣断裂的问题，适合在工况复杂的工业检修、施工现场等场景长期使用。在细节设计上，箱体合拢后两侧的连杆位置自带限位锁止结构，无需额外加装挂锁即可保证搬运过程中箱体不会意外展开，若有防盗需求，也可在提手与箱体的配合位置加装小型挂锁，适配不同场景的使用需求。
