十字轴式万向联轴器结构设计

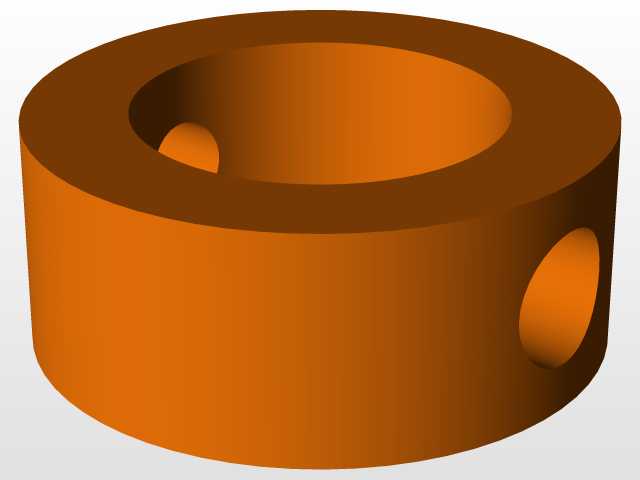

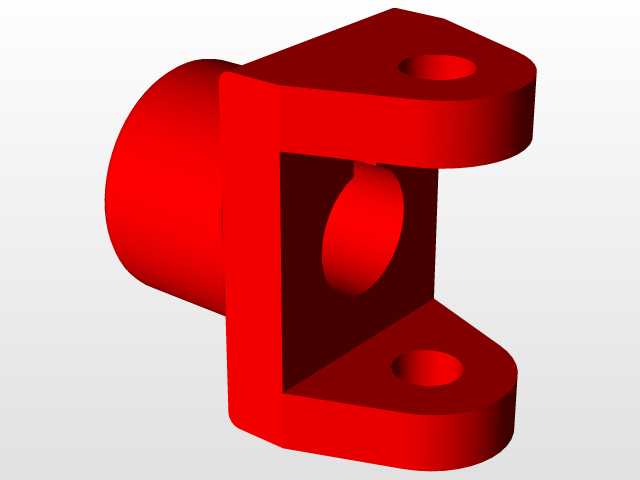

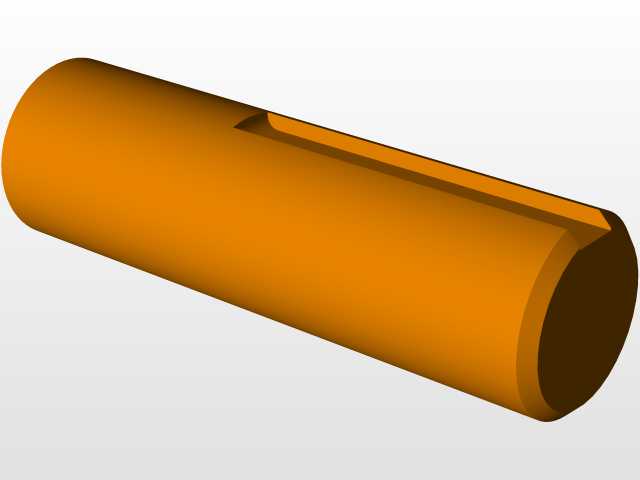

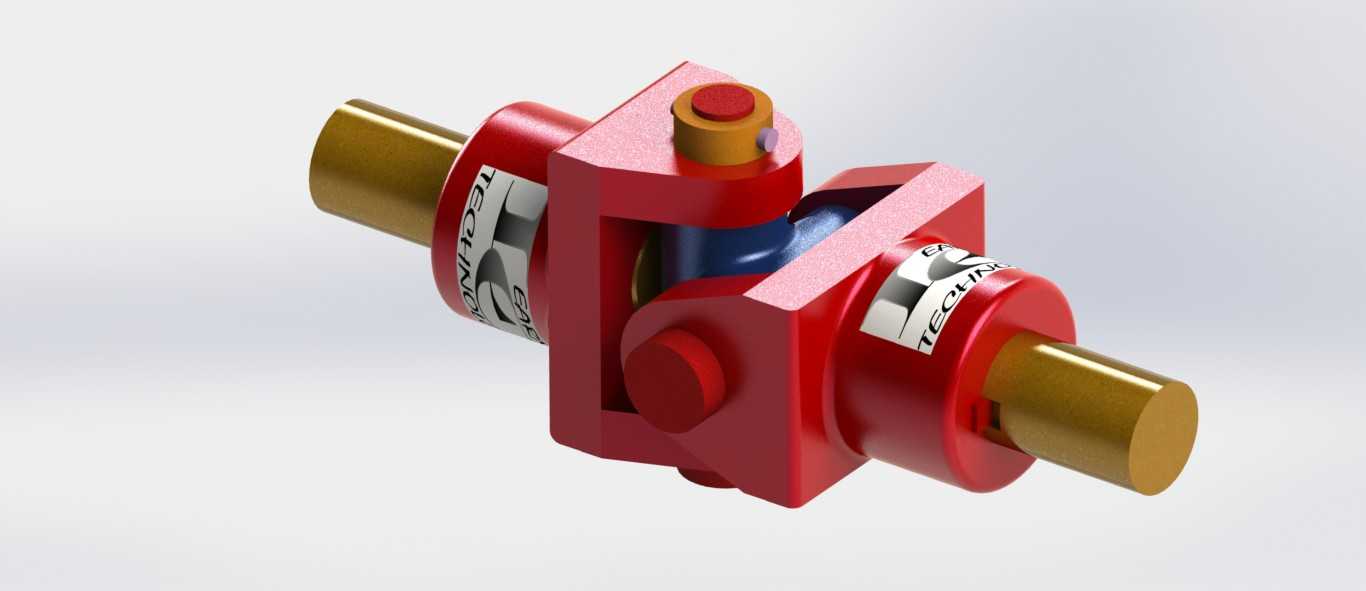

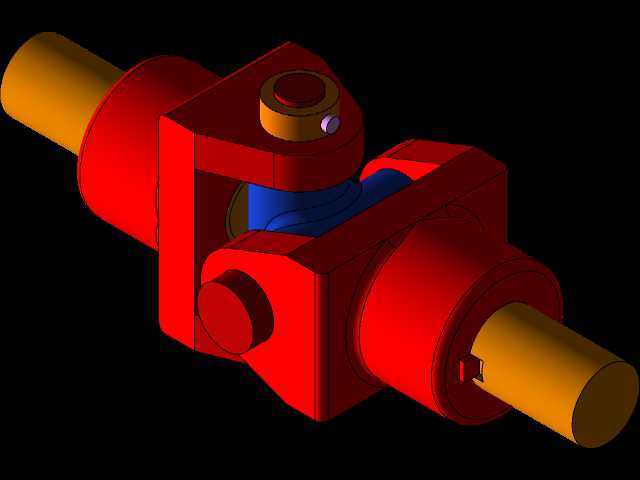

在各类需要补偿两轴相对偏移的传动场景中，十字轴式万向联轴器是应用极为广泛的轴系连接件，常见于冶金设备输送辊道、工程机械传动系统、机床进给机构、农用机械动力传输等工况，能够在主动轴与从动轴存在轴线夹角的状态下，可靠实现连续回转运动，平稳传递转矩与运动。这类联轴器的核心功能是补偿两轴间的角向偏移，相比刚性联轴器，它允许两轴存在一定范围内的安装角度偏差，同时可缓冲传动过程中的小幅振动，降低轴系对中精度过高带来的装配难度，减少轴承、轴端的附加载荷。从结构设计逻辑来看，该模型采用分体式叉形接头搭配十字轴的经典结构，两端的轴叉分别与主动、从动轴端配合，中间十字轴作为核心传动铰接件，四个轴颈分别嵌入两侧叉头的轴孔内，配合耐磨衬套降低转动过程中的摩擦损耗，保证铰接转动的灵活性。设计过程中需要重点校核十字轴轴颈的抗剪切强度、叉头根部的抗弯强度，同时要保证两侧叉头的回转中心完全交汇于十字轴的中心点，避免传动过程中出现附加动载荷。安装边界方面，两端轴头采用标准圆柱轴伸设计，可根据配套轴径调整配合公差，整体径向尺寸控制紧凑，不会占用过多设备内部安装空间，轴向长度可根据实际传动间距需求做适配调整，装配时仅需将两端轴头与对应轴系通过键连接或锁紧套固定即可，日常维护时可通过注油孔向十字轴铰接位置加注润滑脂，降低磨损延长使用寿命。在实际选型应用中，需要根据传递转矩的峰值、工作转速、两轴最大偏角来确定具体的结构尺寸，若用于转速较高、传动精度要求较高的场合，还可成对使用万向联轴器，通过合理布置中间轴的相位，抵消单万向联轴器存在的转速波动问题，保证从动端转速均匀。建模过程中对各零件的配合间隙做了合理预留，既保证装配时无干涉，也模拟了实际工况下铰接转动的活动余量，叉体部分的加强筋结构在不增加过多重量的前提下提升了结构刚性，轴端的锁紧结构可有效防止运转过程中轴头脱出，表面的标识区域可用于标注型号、规格参数，方便现场安装时的识别与核对。
