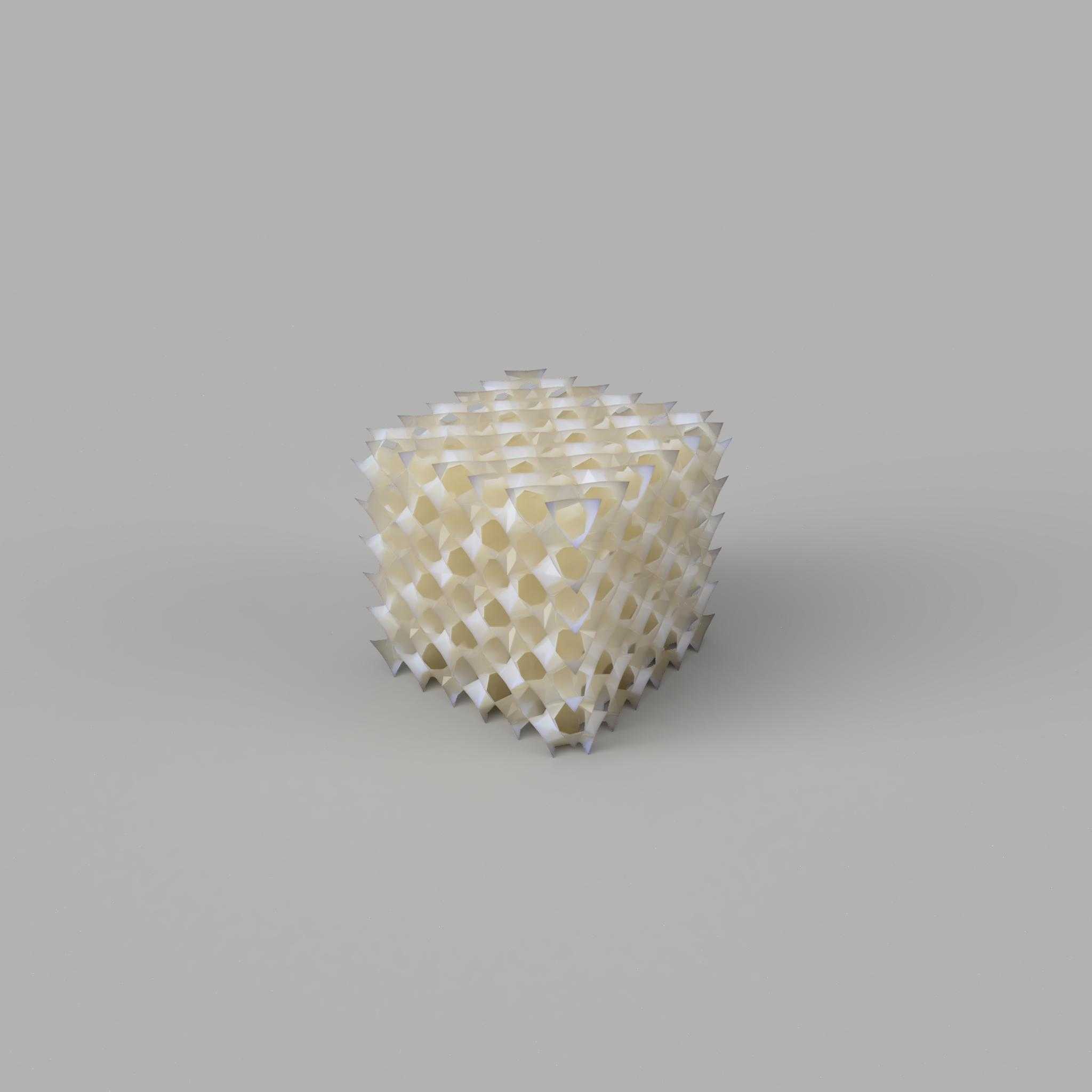

施瓦茨D型最小表面多孔结构设计

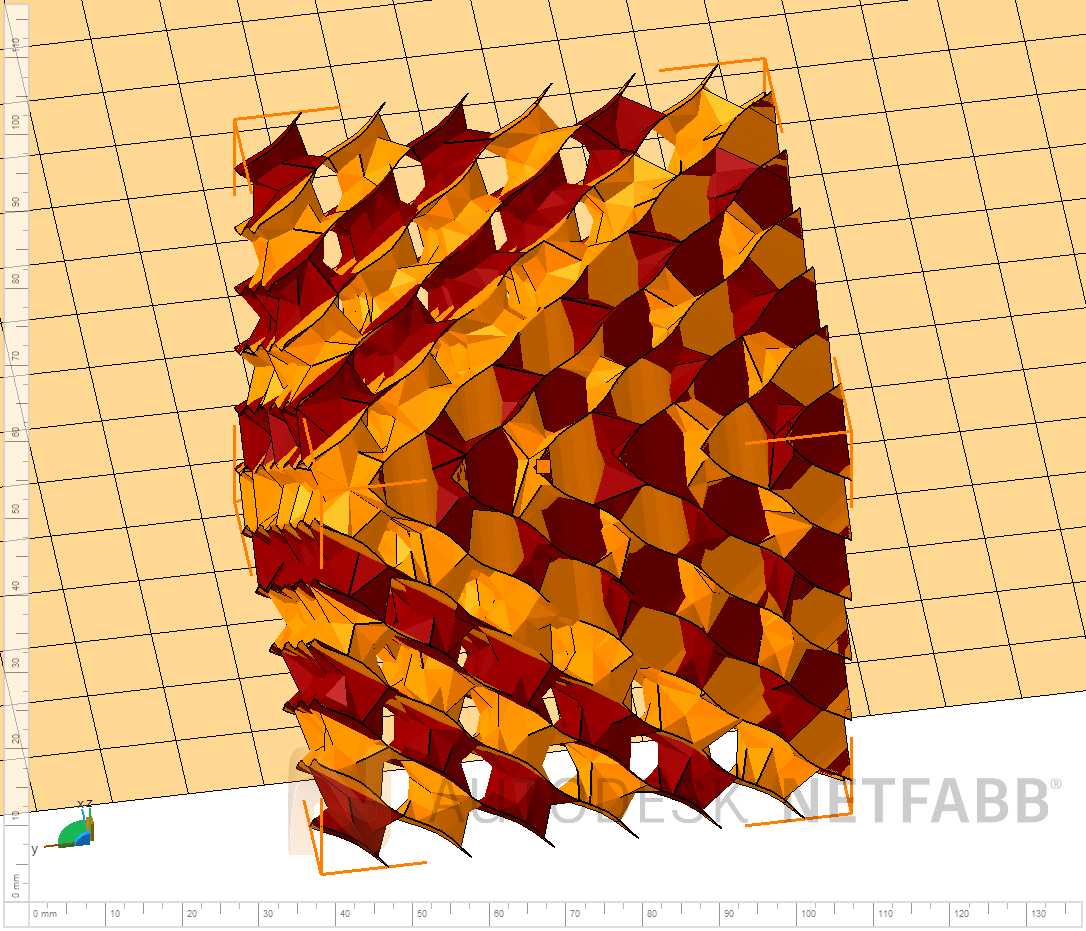

这类三周期极小曲面结构最早源于数学几何研究，如今在工程领域的落地场景正在持续拓宽，从航空航天领域的轻量化承载构件，到生物医疗领域的骨组织植入支架，再到化工领域的流体分散填料、换热领域的强化换热芯体，都能看到这类拓扑结构的应用身影。不同于传统规则蜂窝、点阵结构的直棱直角构型，施瓦茨D结构的曲面全程平滑过渡，不存在应力集中的尖锐拐点，在承受交变载荷、冲击载荷时，应力可以沿着连续曲面均匀传导，不会出现局部应力过载导致的结构失效问题。从设计逻辑来看，这类结构的生成依托隐函数曲面方程控制，通过调整方程的周期参数，可以精准控制单胞的尺寸大小，调整壁厚参数可以匹配不同场景下的刚度、强度需求，不需要像传统点阵结构那样逐根调整杆径、节点位置，参数化调整的效率更高，也更容易实现性能的定向调控。在实际工程应用中，这类结构的安装边界可以根据装配需求灵活裁剪，不管是规则的立方体填充区域，还是异形的随形填充空间，都可以通过曲面裁剪的方式适配安装边界，不会因为边界裁剪破坏结构的连续性。比如在骨科植入物的应用场景中，调整单胞尺寸到骨小梁匹配的孔径范围，既可以保证植入物的弹性模量和人体自体骨匹配，避免应力遮挡导致的骨吸收问题，连通的孔隙结构也能给骨细胞长入提供空间，提升植入物的长期结合稳定性；在换热芯体的应用中，连续平滑的曲面可以让流体在通道内不断分割、混合，破坏边界层的稳定发展，在相同压损下获得更高的换热效率，同时一体化的结构也避免了传统翅片拼接带来的接触热阻问题。做这类结构的三维设计时，需要特别注意曲面的连续性检查，避免出现曲面破面、壁厚不均的问题，尤其是用于增材制造的场景，要保证所有悬空面的角度满足打印工艺要求，避免打印过程中出现支撑难以去除、成型缺陷的问题，同时要预留好和周边装配部件的连接接口，保证结构装配后的整体精度。
