宇航热防护双机械臂3D打印设备结构设计

航天领域的热防护部件加工一直存在成型周期长、复杂曲面加工难度大的痛点，这类部件多为异形曲面结构，传统减材加工不仅材料利用率低，还容易在加工过程中产生应力集中，影响部件的耐高温抗烧蚀性能，这款双机械臂结构的3D打印设备，正是针对宇航热防护部件的加工场景做的定向结构优化。

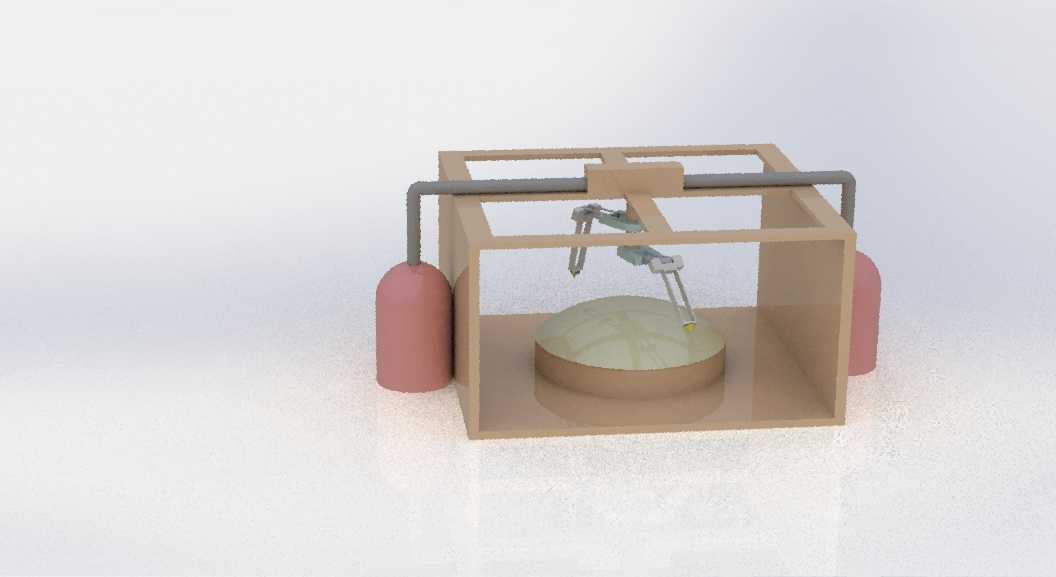

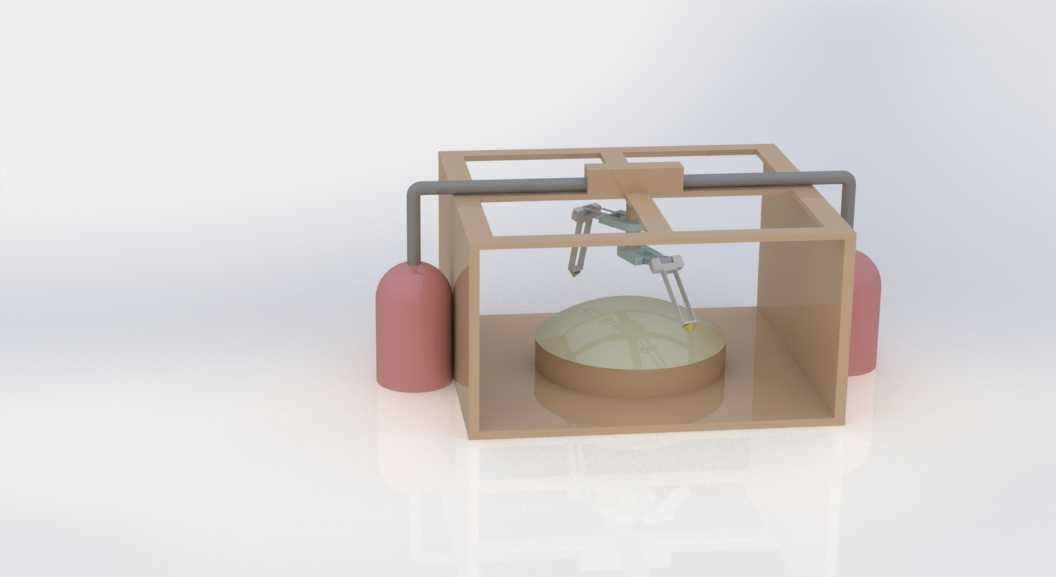

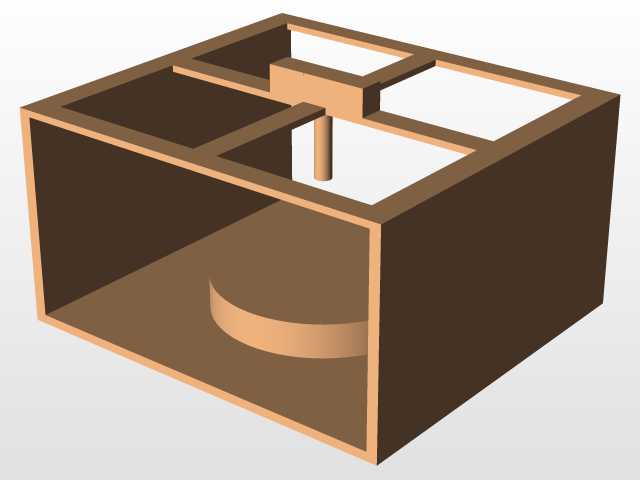

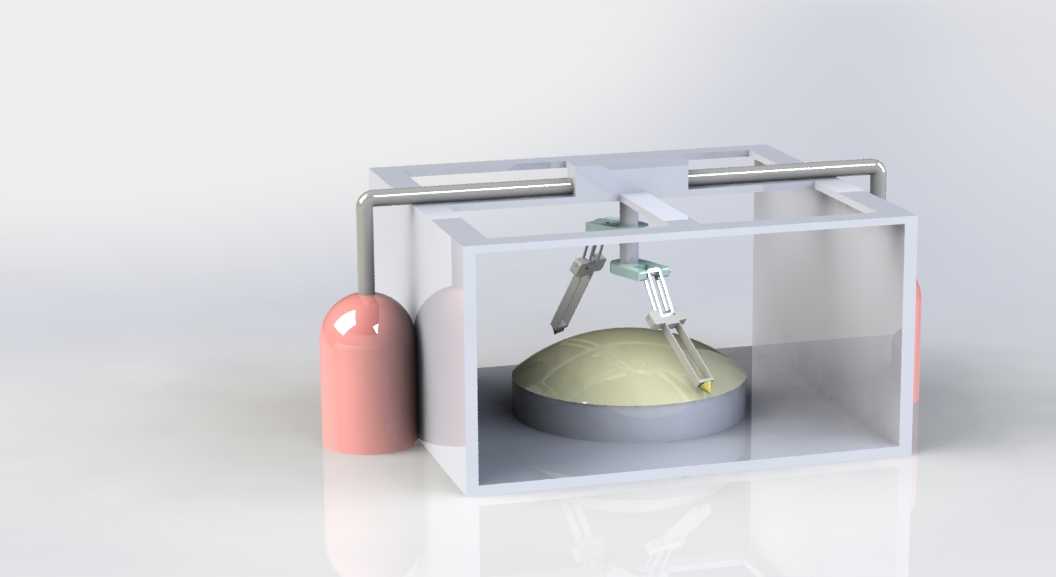

从结构布局来看，设备采用半开放框架式腔体设计，框架主体采用标准铝型材拼接的安装基准，整体安装边界控制在1200mm×800mm×1000mm范围内，不需要额外做大型设备地基处理，可直接安置在恒温无尘的航天部件加工车间内，腔体两侧预留的圆柱形储料仓，分别对应两种不同组分的热防护材料供给，可实现梯度材料的连续打印，避免传统单喷头打印换料产生的界面分层问题。

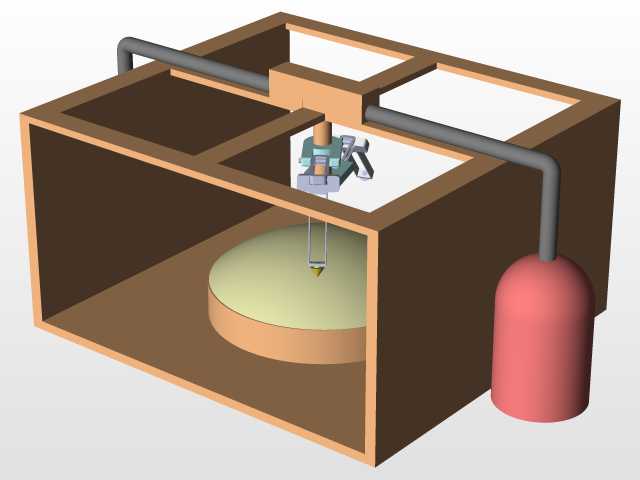

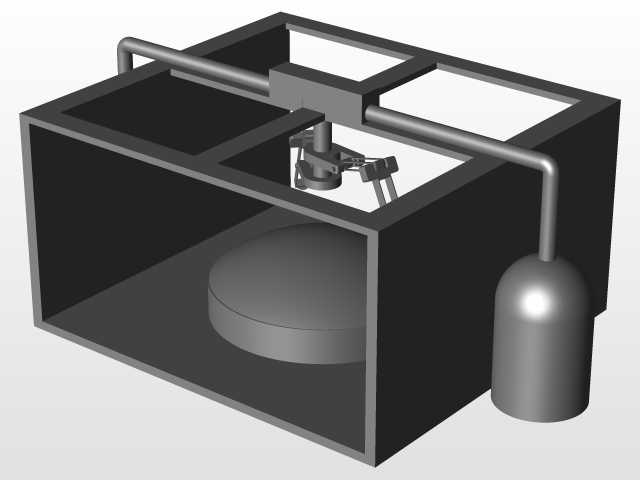

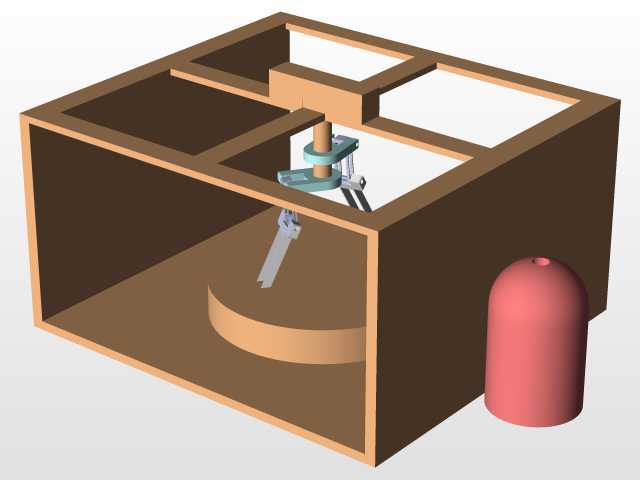

核心执行端采用双机械臂共单杆的集成布局，区别于传统独立双喷头的龙门结构，这套设计将两个三自由度机械臂集成在同一根横向移动杆上，每个机械臂都具备X/Y/Z三个方向的独立运动能力，同时共享横向杆的长行程移动基准，既减少了重复的导轨安装结构，压缩了设备整体的外形尺寸，又能让两个机械臂协同作业，针对热防护部件的大曲面特征，两个机械臂可同时对同一部件的不同区域进行打印作业，相比单臂打印设备能压缩近40%的单件打印时长。

设计过程中特意规避了传统3D打印机悬臂结构带来的运动误差，横向移动杆两端采用双直线导轨支撑，机械臂的走线全部沿框架内部的走线槽布置，避免打印过程中高温材料飞溅损坏线路，腔体内部预留了加热模块的安装位，可根据热防护材料的工艺要求，将腔体内温度稳定控制在材料固化所需的区间，减少打印件的冷却变形。

设备的打印平台采用固定式安装设计，平台平面度控制在0.02mm以内，可直接承载大尺寸的热防护部件基底，不需要额外做平台调平结构，两个机械臂的末端执行器采用快换接口设计，可根据打印需求更换不同口径的挤出喷头，适配不同粒度的热防护材料打印，在打印大平面区域时可更换大口径喷头提升效率，打印精细曲面特征时可更换小口径喷头保证成型精度。

从实际应用场景出发，这套结构不仅能用于宇航热防护部件的直接成型，也可用于热防护层的表面修复作业，针对已使用过的热防护部件的局部烧蚀区域，双机械臂可协同完成表面打磨、材料填充、表面平整的连续作业，不需要将部件拆卸转移到其他设备上，大幅缩短热防护部件的修复周期，降低航天部件的维护成本。
