3D打印机用凸轮式管路快装夹具

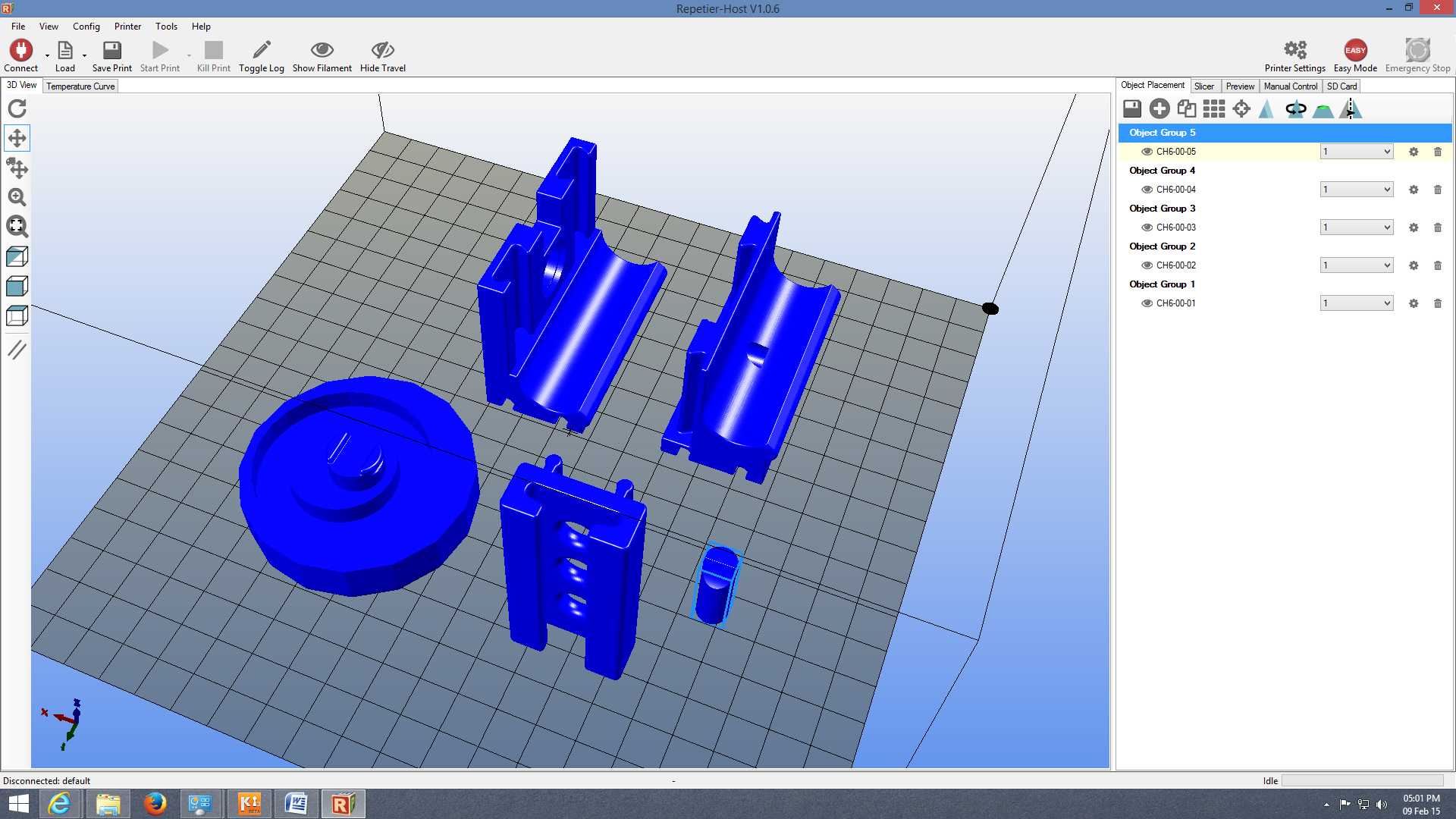

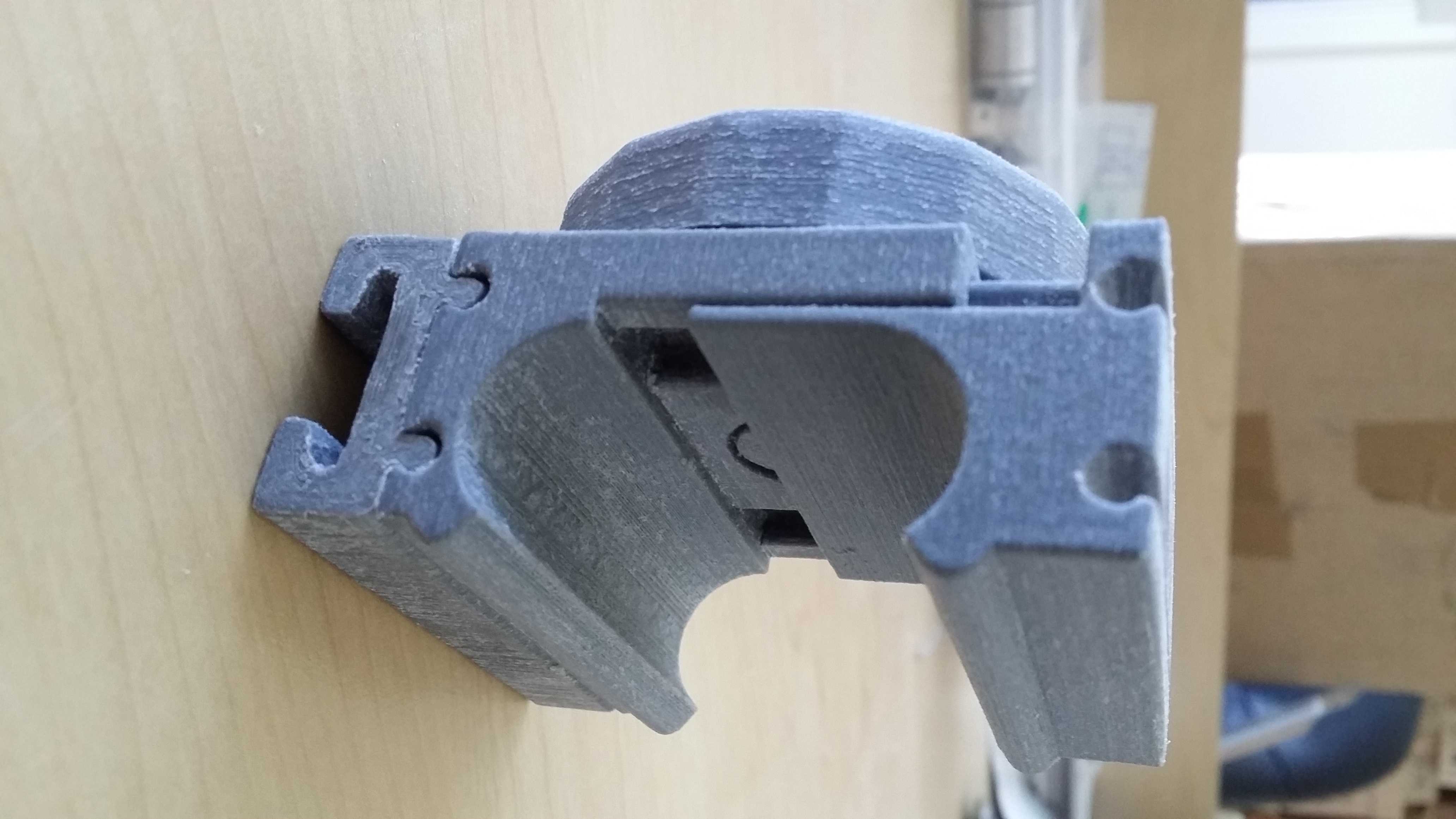

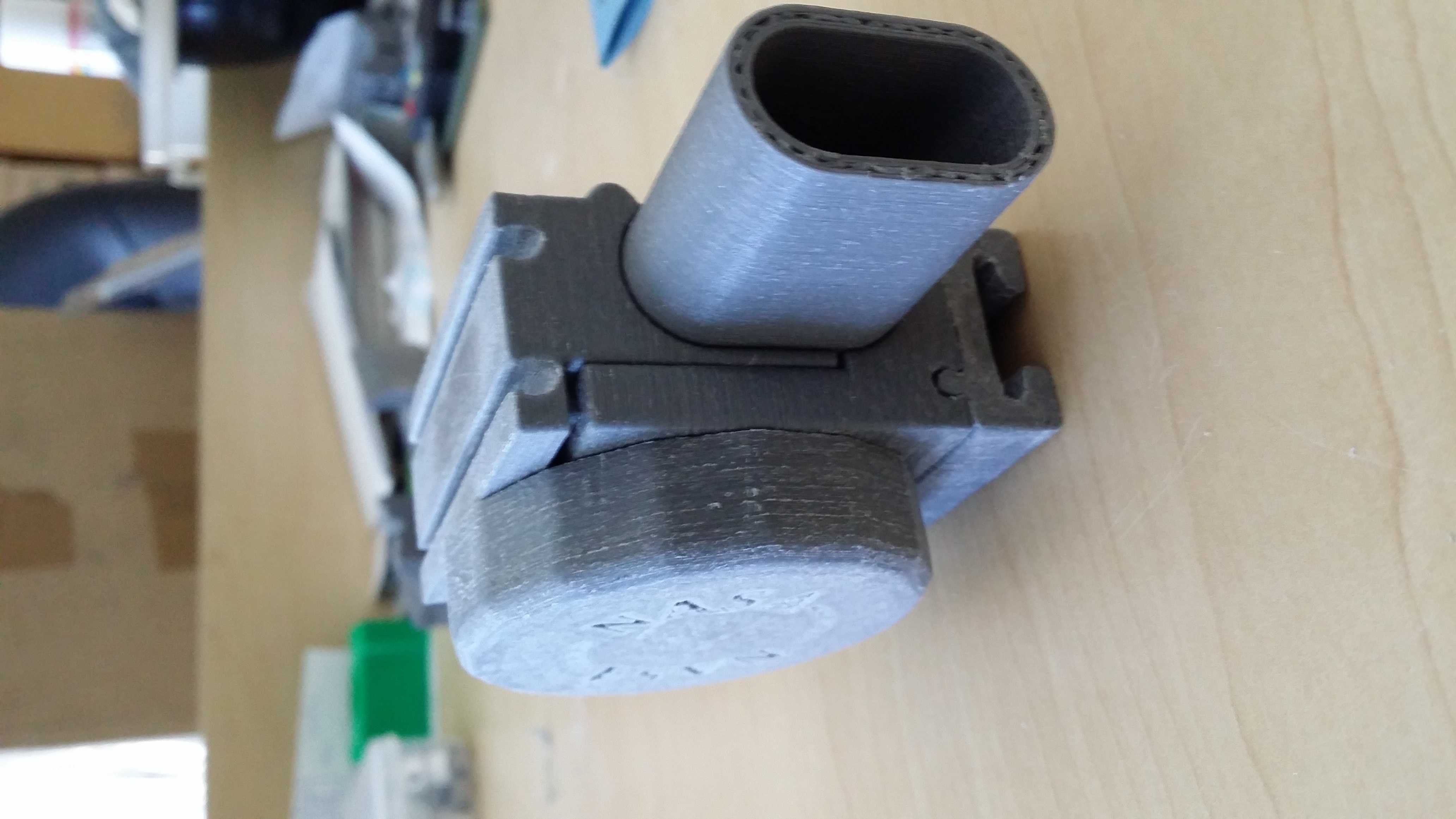

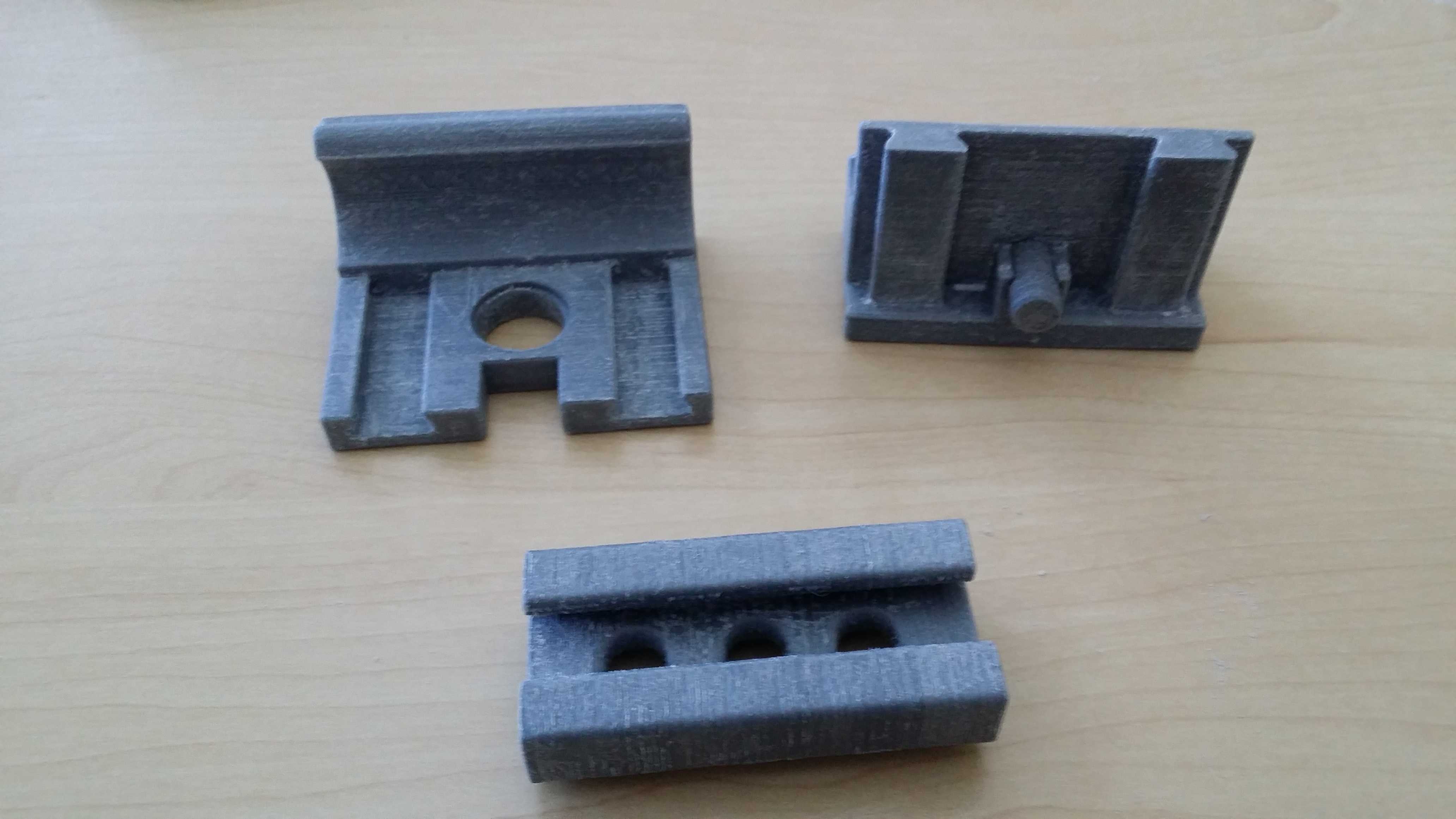

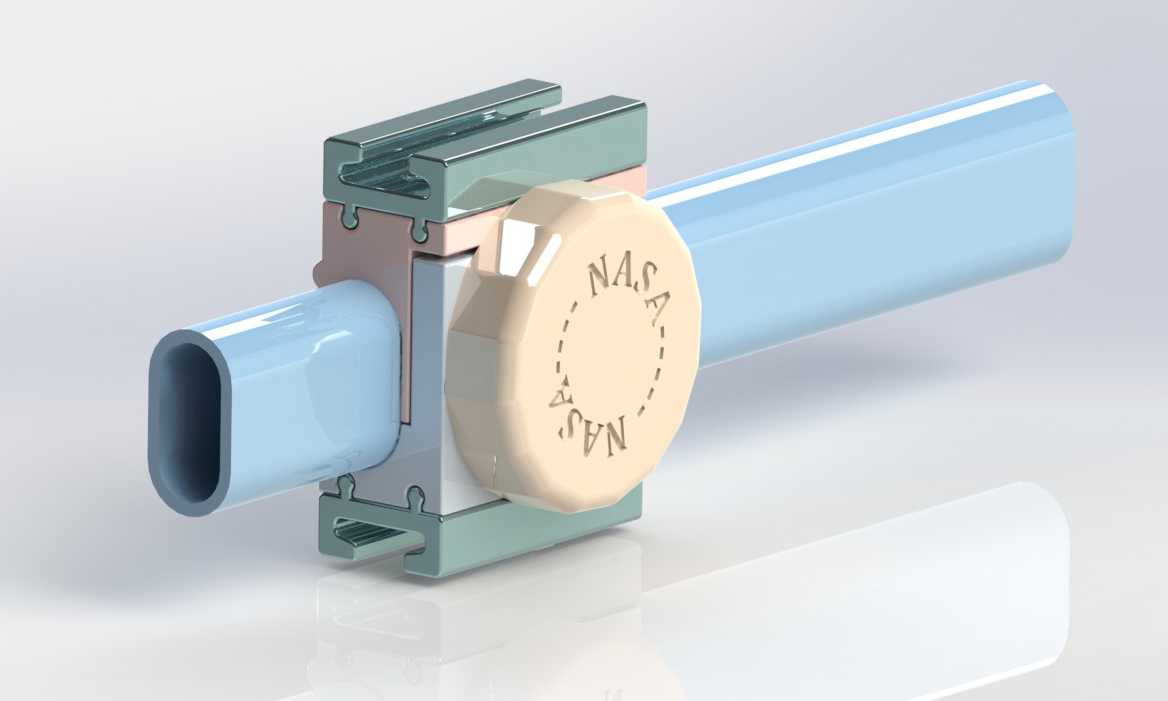

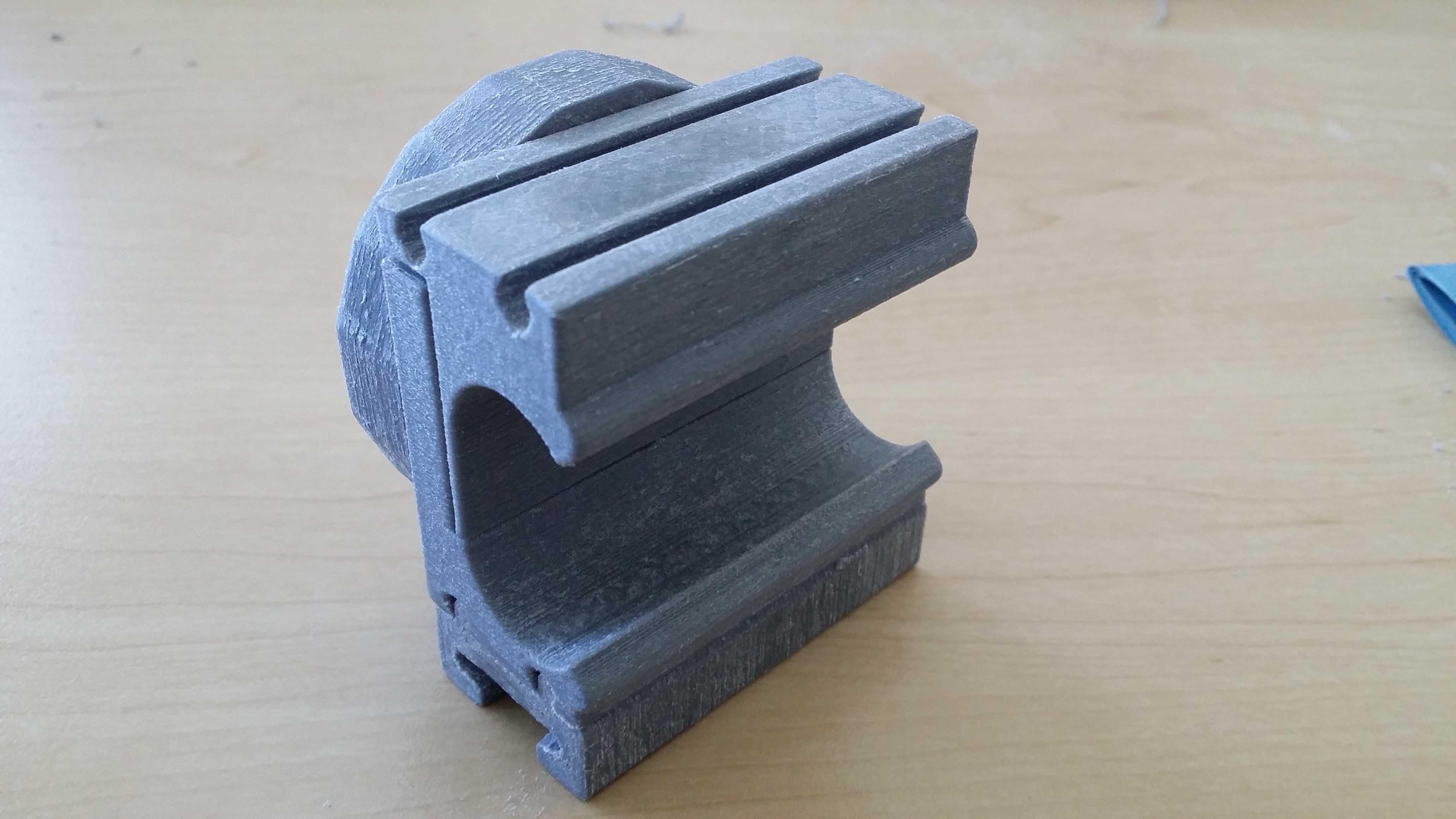

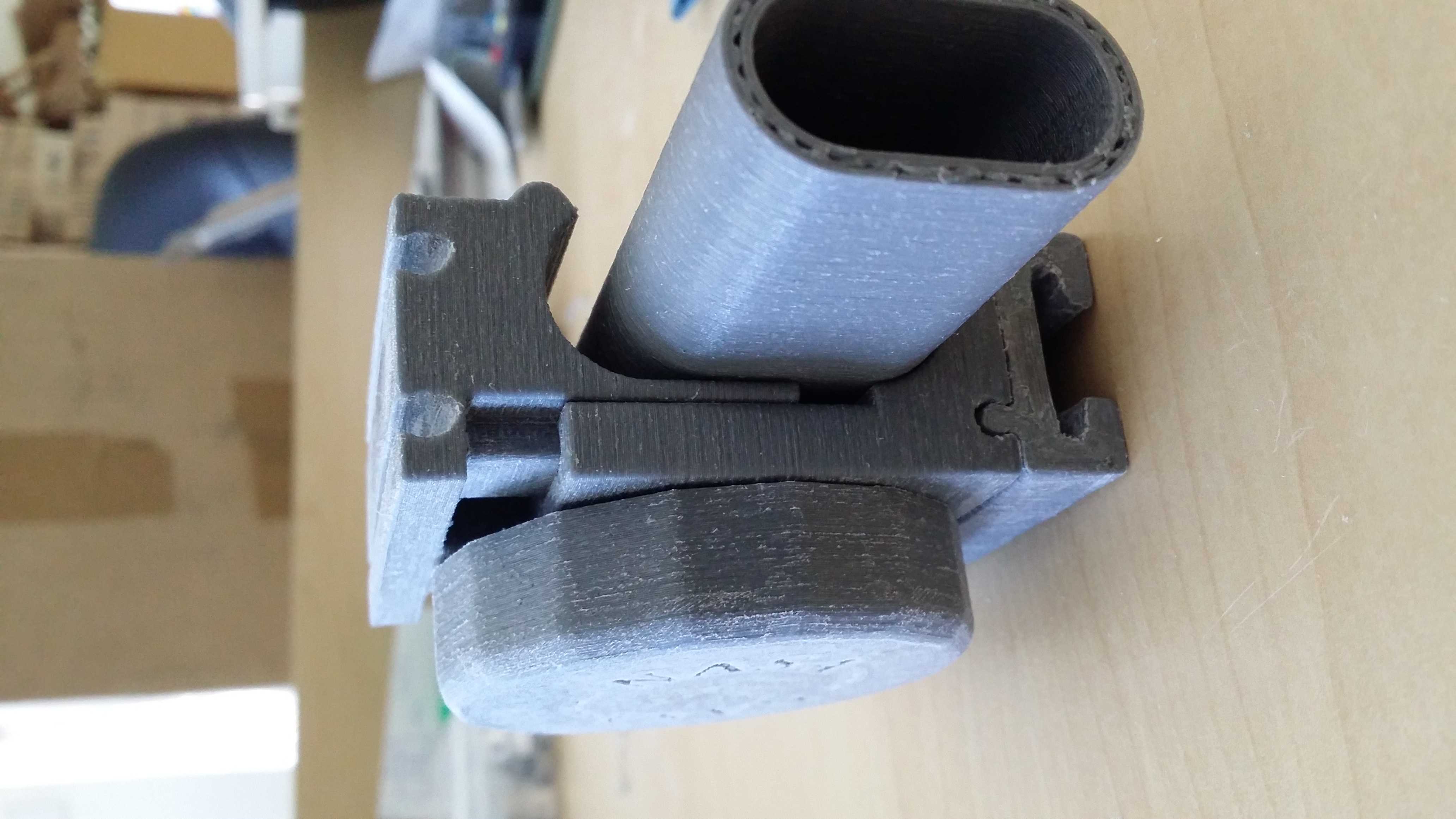

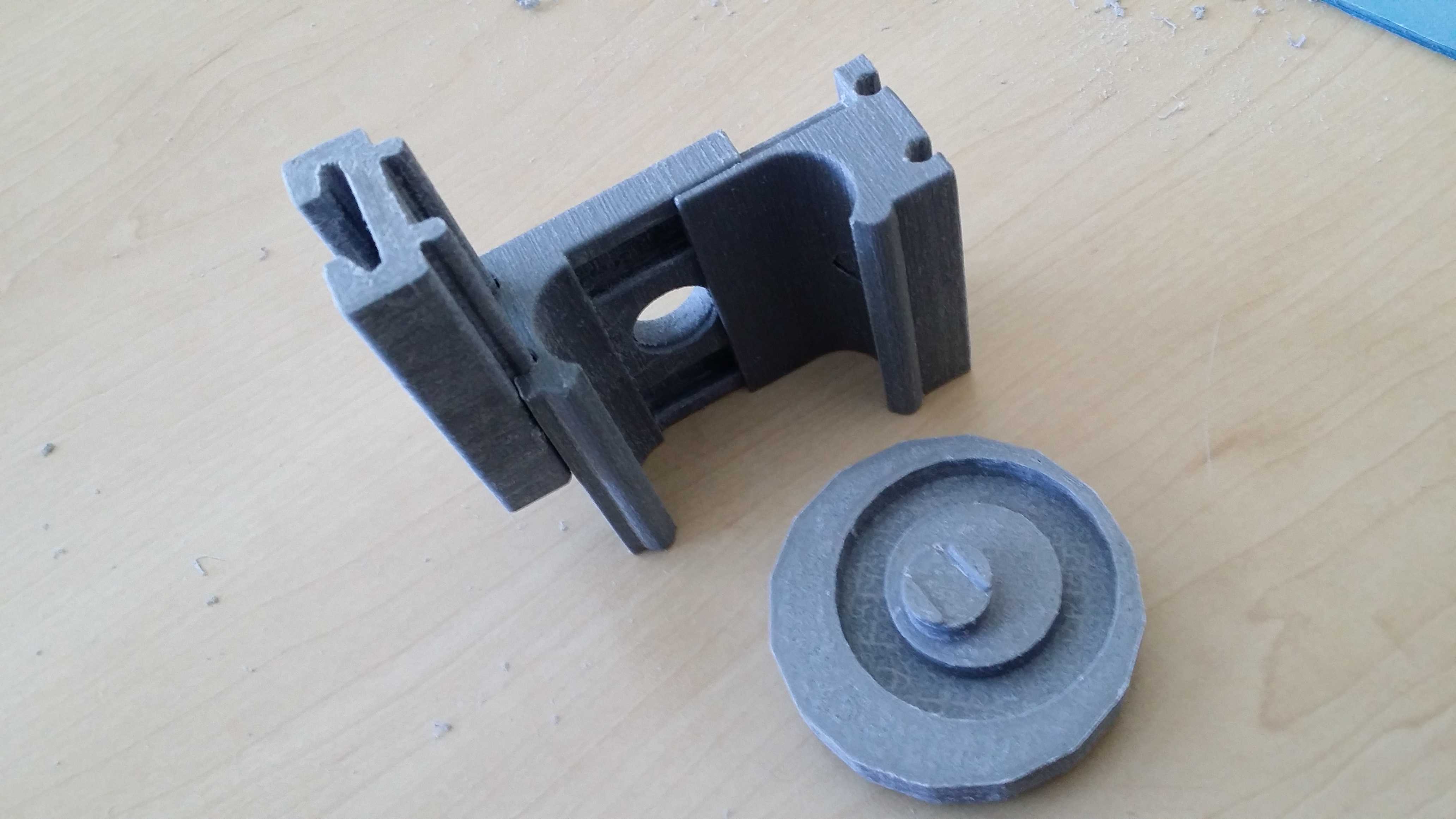

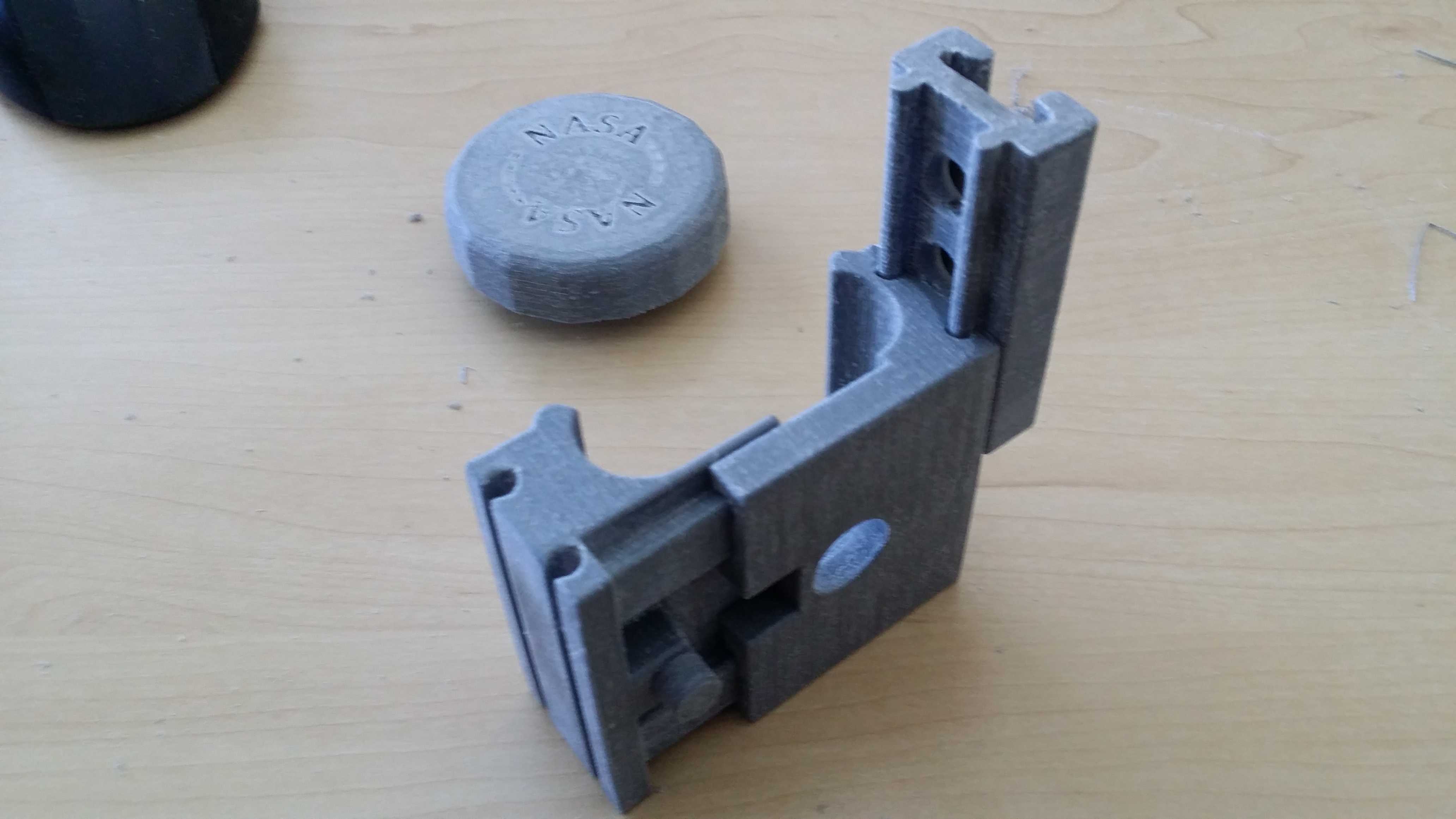

这款凸轮锁紧式管路夹具，主要面向桌面级FDM3D打印机的外置耗材输送管路、冷却气管的快速装夹场景，也可适配小规格气动回路的硬管临时固定需求，解决常规管夹拆装需工具、锁紧力不可调的现场痛点。从结构设计逻辑来看，主体采用分体式抱合基座，上下夹块通过侧边的定位卡槽实现预装配，无需额外紧固件即可完成基座的拼合定位，夹块内侧预留了适配标准外径气动管的圆弧贴合面，圆弧面做了微小的倒棱处理，避免装夹时刮伤管路外壁，同时增大接触摩擦力防止管路受拉扯时滑脱。核心锁紧部件采用偏心凸轮结构，凸轮旋钮的偏心距经过反复校核，转动90度即可实现完全锁紧与解锁，凸轮工作面做了渐变弧度处理，锁紧过程中不会出现卡滞或过压夹扁管路的问题，旋钮表面压制的防滑纹路可保证徒手操作时无需过大按压力即可完成锁紧动作，旋钮端面的标识可直观指示当前锁紧状态，避免误操作导致管路脱落。安装边界上，夹具体的总宽度控制在常规铝型材安装槽的适配范围内，背部预留了标准T型螺母的安装卡槽，可直接固定在2020、3030系列铝型材机架上，无需额外加工转接板，夹块的开合行程可覆盖外径4mm到10mm的常用规格气动管、PTFE耗材管，适配绝大多数桌面级3D打印机的管路规格。实际使用中，该夹具可实现单手秒速拆装管路，在更换耗材、调整冷却管路位置时无需借助螺丝刀等工具，锁紧后可承受15N以上的轴向拉扯力，完全满足3D打印机工作时的管路固定需求，不会因设备运行振动出现松脱。夹具体的分体结构也支持在不拆卸管路两端接头的情况下，直接从管路中段加装或拆除夹具，大幅降低设备改装、维护的操作难度，凸轮锁紧的力值经过匹配设计，既不会因锁紧力过小导致管路窜动，也不会因压力过大造成PTFE耗材管变形影响耗材输送顺畅度。
