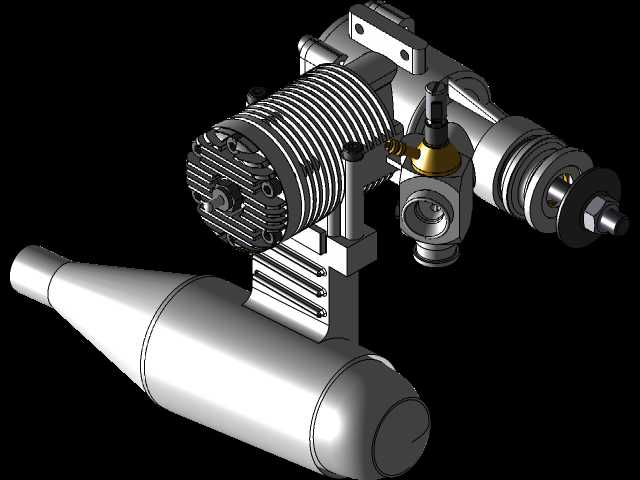

韦布拉GT40航模单缸二冲程发动机结构

这款单缸二冲程动力装置主要面向固定翼航模、小型无人飞行器的动力配套场景，在航模竞速、特技飞行类应用中，这类大排量航发能提供足够的推重比支撑飞行器完成复杂机动动作。从结构设计来看，整机采用风冷散热布局，缸体外壁密布的环形散热鳍片是核心散热结构，飞行过程中迎面气流可直接冲刷鳍片表面，带走燃烧室做功产生的热量，无需额外加装水冷循环系统，能有效降低整机自重，适配航模对载荷重量的严苛要求。排气端搭配的一体式谐振消音器，并非单纯的降噪结构，二冲程引擎的排气谐振管可利用排气脉冲效应优化扫气效率，在特定转速区间提升扭矩输出，同时削弱排气噪音对航模飞行操控的干扰，消音器与缸体排气口采用法兰对接结构，安装对位时需保证密封面贴合度，避免排气泄漏影响谐振效果。化油器安装在缸体侧方进气位置，带有油量调节针阀与油门摇臂结构，可通过舵机拉杆连接实现油门开度的精准控制，适配不同飞行工况下的动力输出需求，化油器与进气道的衔接处设计有密封台阶，防止负压状态下漏气导致混合气浓度异常。曲轴输出端设计有标准螺纹安装位与定位轴肩，可直接适配航模螺旋桨的安装孔位，轴肩端面的平整度直接影响螺旋桨高速旋转时的动平衡，建模过程中对该安装面的形位公差做了对应还原，方便后续做装配干涉检查。整机的安装固定点分布在曲轴箱底部的凸台位置，凸台上预留的安装孔位间距符合常规航模发动机架的安装标准，设计时需注意安装孔与机架的配合间隙，避免硬连接导致的振动传递到机身结构，影响飞控传感器的工作稳定性。缸头位置的火花塞安装孔采用标准螺纹规格，周边预留的散热空间可避免点火系统高温失效，侧方布置的固定螺栓位置经过受力优化，保证缸头与缸体结合面的压紧力均匀分布，防止高温高压燃气泄漏。从建模细节来看，各部件的装配间隙都做了符合工程实际的还原，比如活塞与缸套的配合间隙、曲轴连杆机构的运动空间都预留了合理范围，可直接用于运动仿真验证，观察曲轴旋转时活塞往复运动、配气机构的工作状态，也能为航模动力系统的选型匹配提供直观的结构参考，帮助设计人员评估该动力装置的安装边界、重量分布对飞行器重心的影响。
