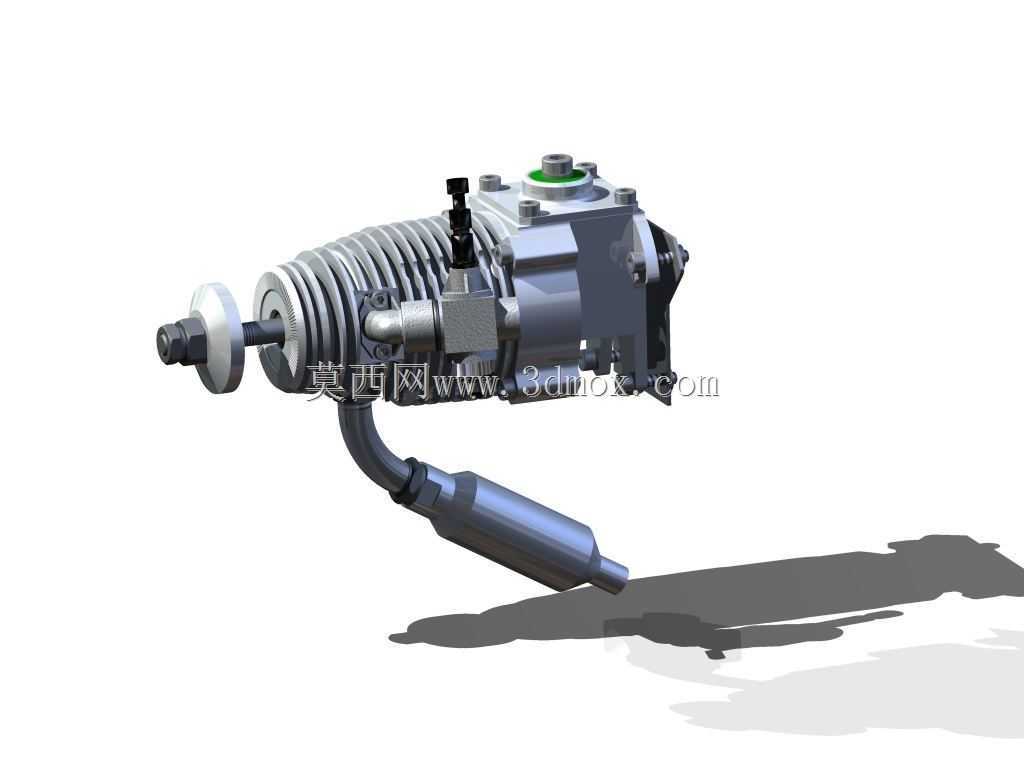

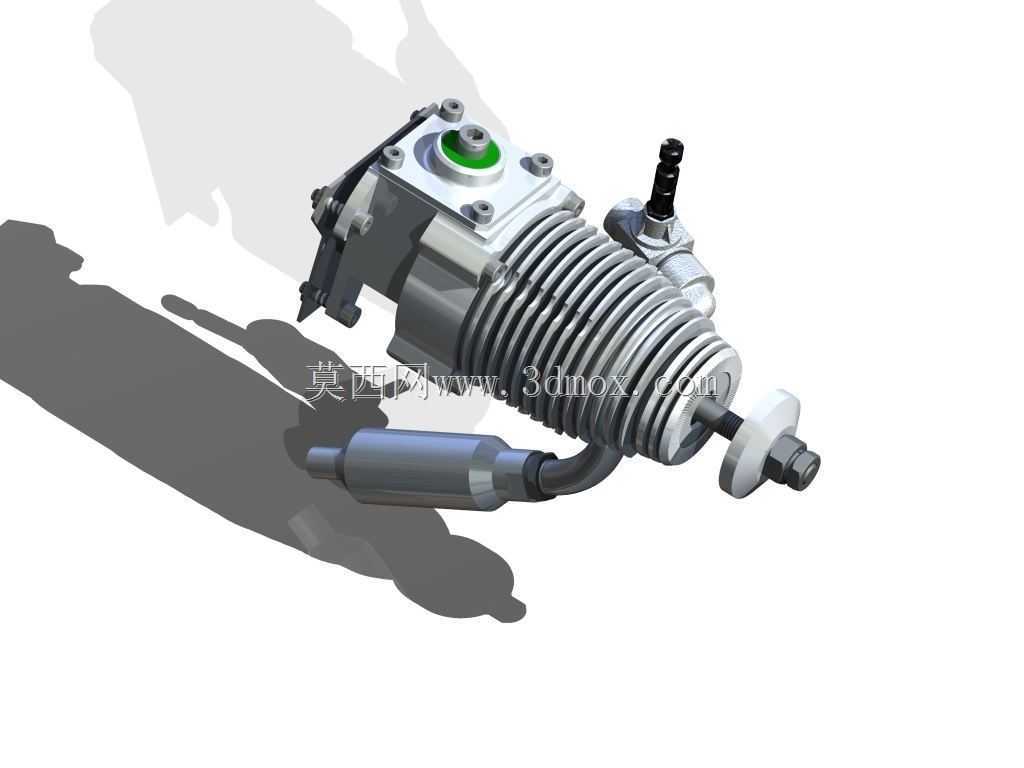

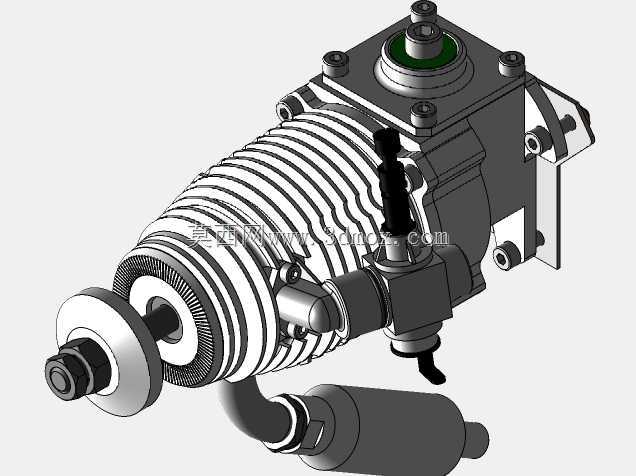

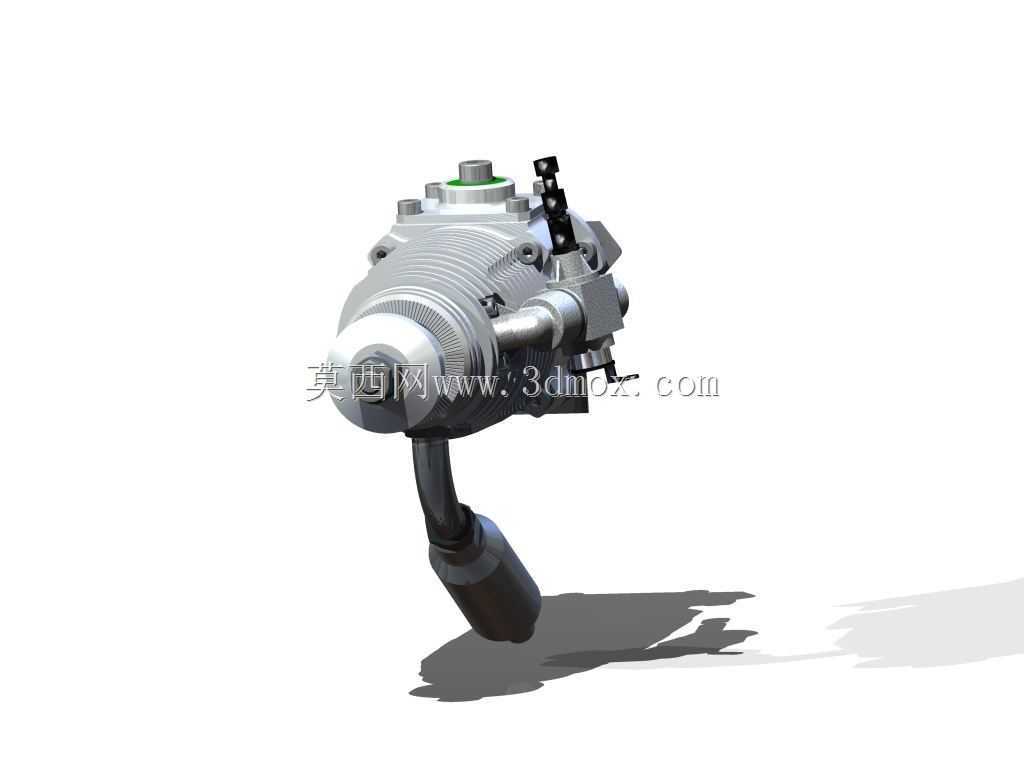

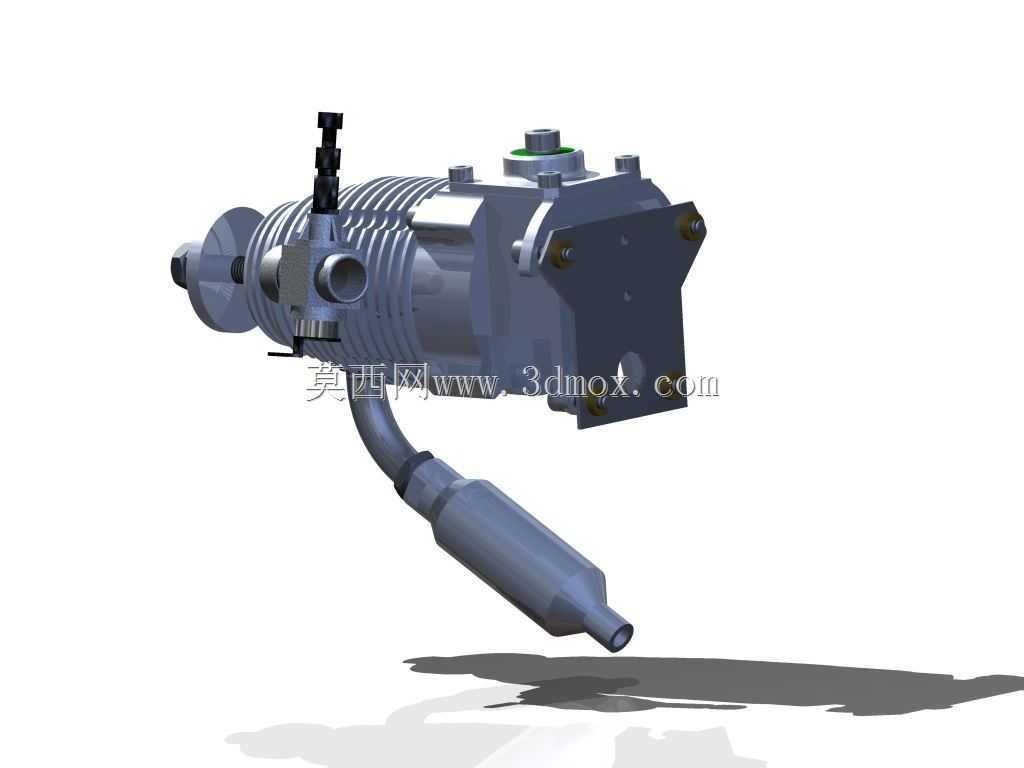

RCV90sp航模转子发动机结构数模

这款RCV系列旋转阀式动力单元，最初定位为小比例固定翼航模、轻型无人靶机的核心动力输出部件，在小排量航发细分领域，其独特的旋转配气结构避开了传统两冲程机簧片阀的进气阻力缺陷，也解决了四冲程小排量机配气机构重量过大、高转响应迟滞的问题。从实际装机场景来看，该动力单元常被适配到1.8-2.4米翼展的像真机、特技航模上，也有部分改装玩家将其用于小型卡丁车、便携动力冲浪板的动力改装，核心优势在于同排量下功率密度比传统两冲程航发高15%左右，且运转振动远小于单缸活塞往复式结构。

从结构设计逻辑来看，该动力单元采用缸体旋转配气的核心思路，将配气通道集成在旋转缸套上，通过缸套与曲轴的固定传动比匹配，实现进排气门的正时开合，省去了顶置凸轮轴、气门弹簧、摇臂等一系列配气零件，整体零件数量比同功率四冲程航发减少40%以上，自重控制优势明显。模型还原了完整的外围功能部件：侧置的化油器安装座预留了标准膜片式化油器的对接法兰，可直接适配市面主流15-25cc排量航模化油器；顶部的散热鳍片沿缸体周向均匀布置，匹配缸体旋转时的主动气流散热，无需额外加装散热风扇即可满足持续高转运转的热管理需求；侧下方伸出的排气弯管采用等长阻尼设计，可直接对接消音排气管，降低航模飞行时的排气噪音，同时避免排气气流直接冲刷机身蒙皮。

从安装边界来看，该动力单元的主安装面位于后端减速箱壳体上，四个安装孔采用对称矩形布置，孔位间距匹配主流航模发动机安装架的通用尺寸，无需额外制作转接板即可完成装机固定；输出轴端采用标准螺纹接口，可直接适配两叶、三叶航模螺旋桨，轴端的锁紧螺母预留了桨罩安装空间，兼顾像真机的外观还原需求。模型仅保留了外部轮廓与安装接口结构，未对内部活塞、密封件、轴承等易损零件做细节还原，足够支撑航模整体布局设计、安装干涉检查、动力舱配重匹配等设计工作，结构设计人员在做轻型动力设备选型时，可直接调用该数模完成整机的布局校核，省去手动测绘外部尺寸的步骤。

实际选型过程中需要注意，该动力单元的化油器、排气管均为侧置布局，设计动力舱结构时需要预留足够的进气与排气通道，同时要在机身上对应位置预留调整油针的操作窗口，方便装机后的怠速与高转油针调校；后端的安装法兰面需要加装减震胶垫，避免高转振动传递到机身导致航电设备出现接触不良的问题。
