柔性扶手夹

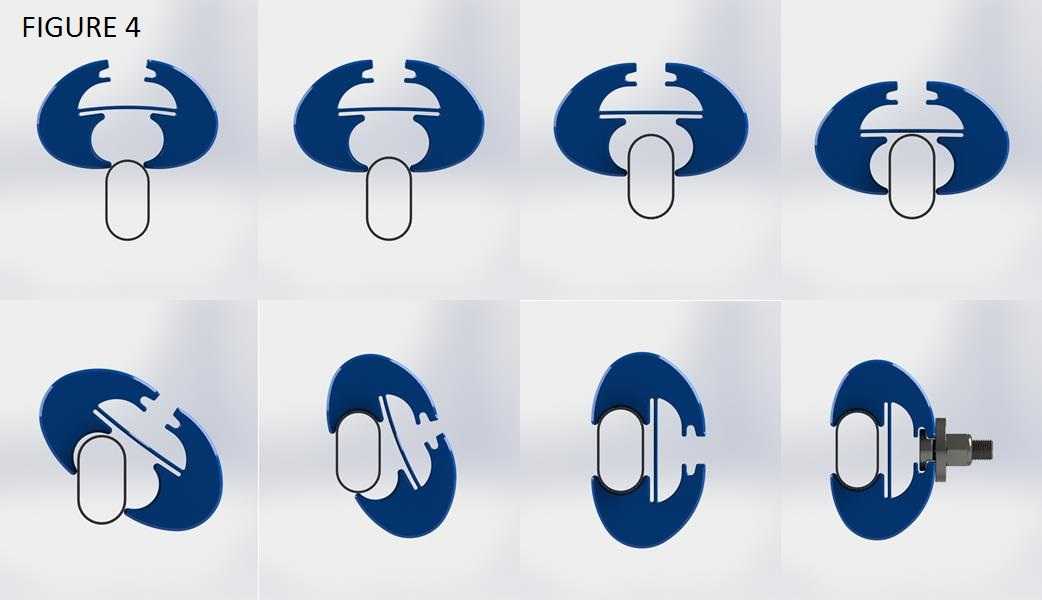

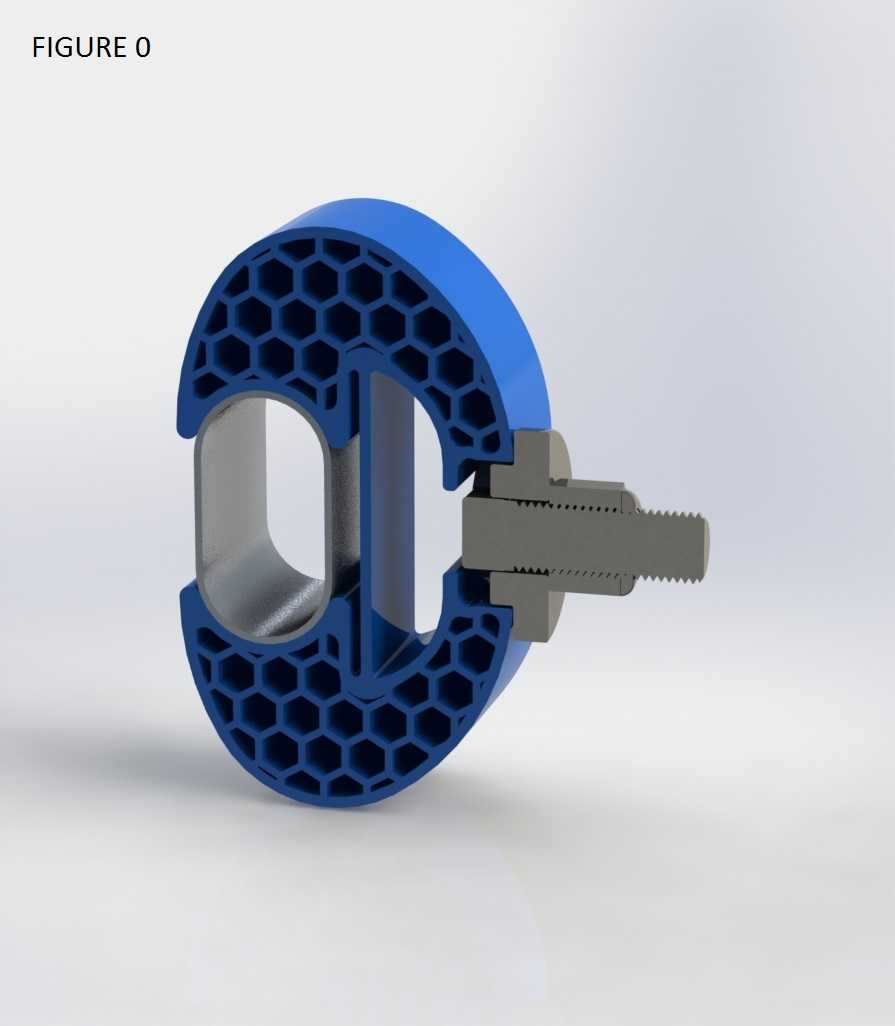

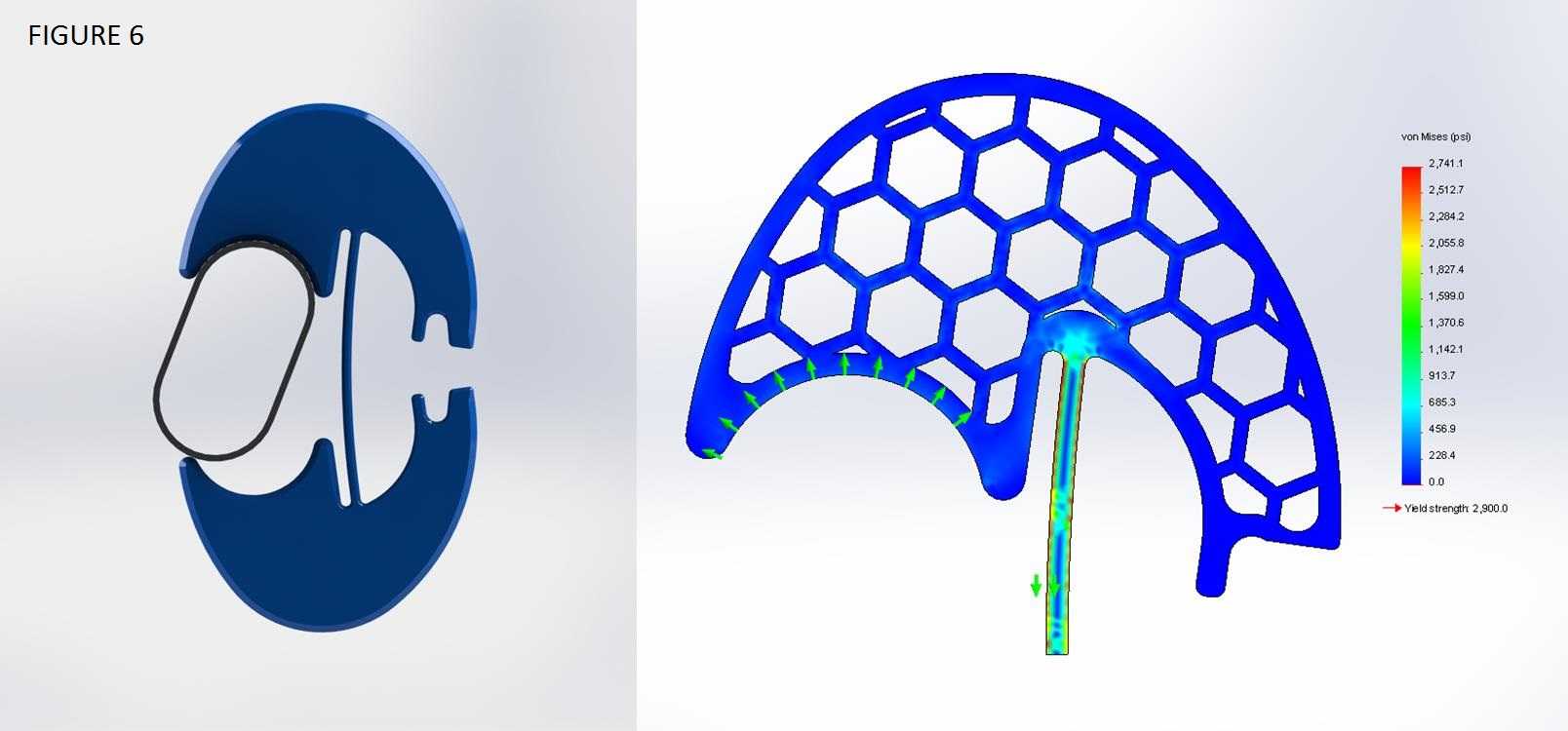

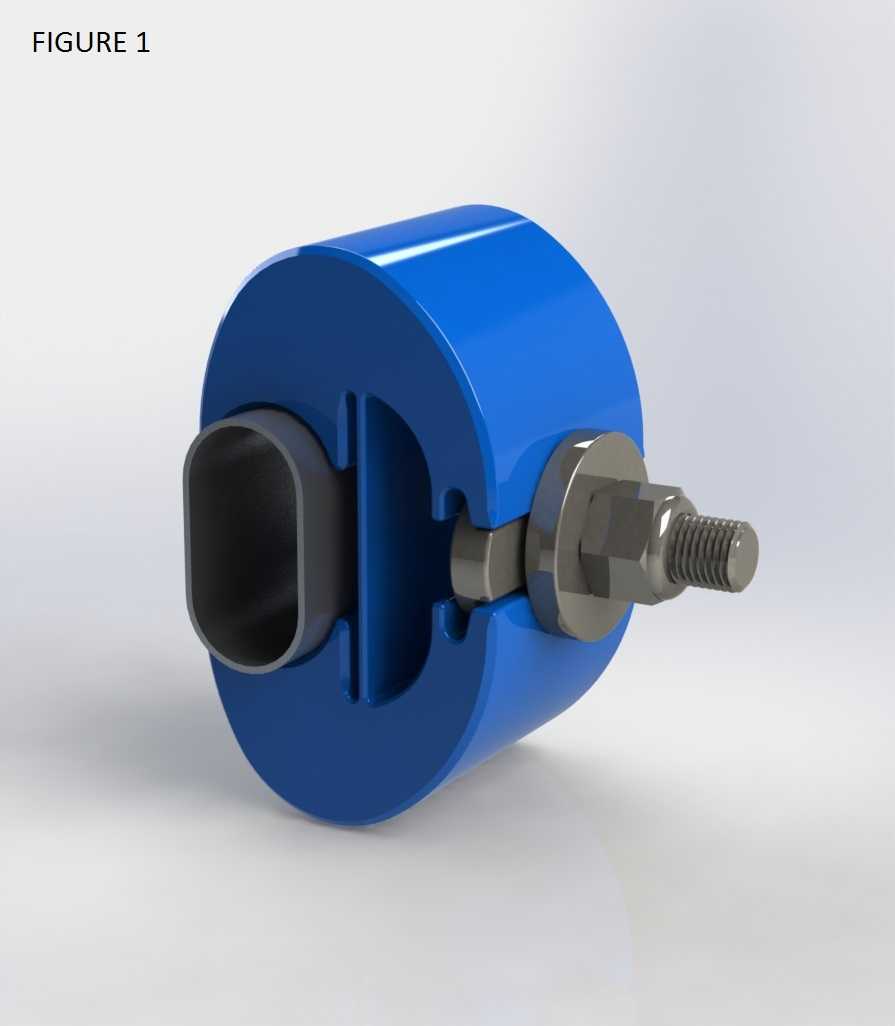

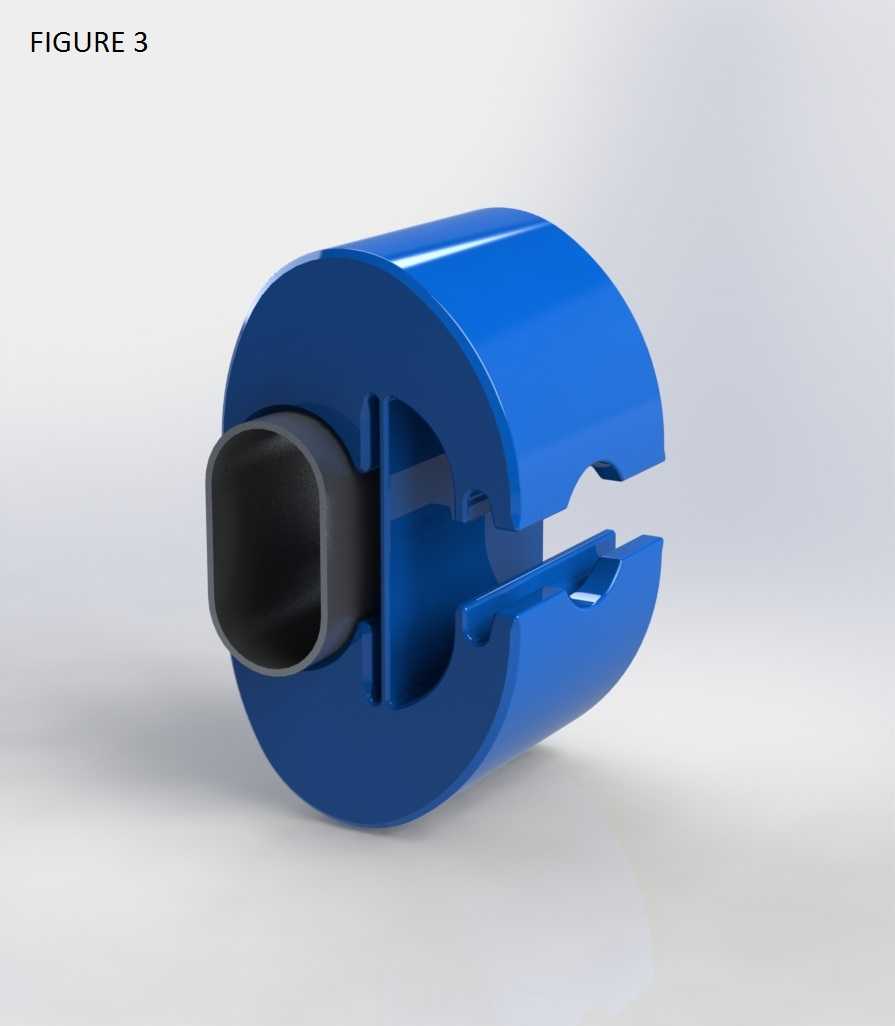

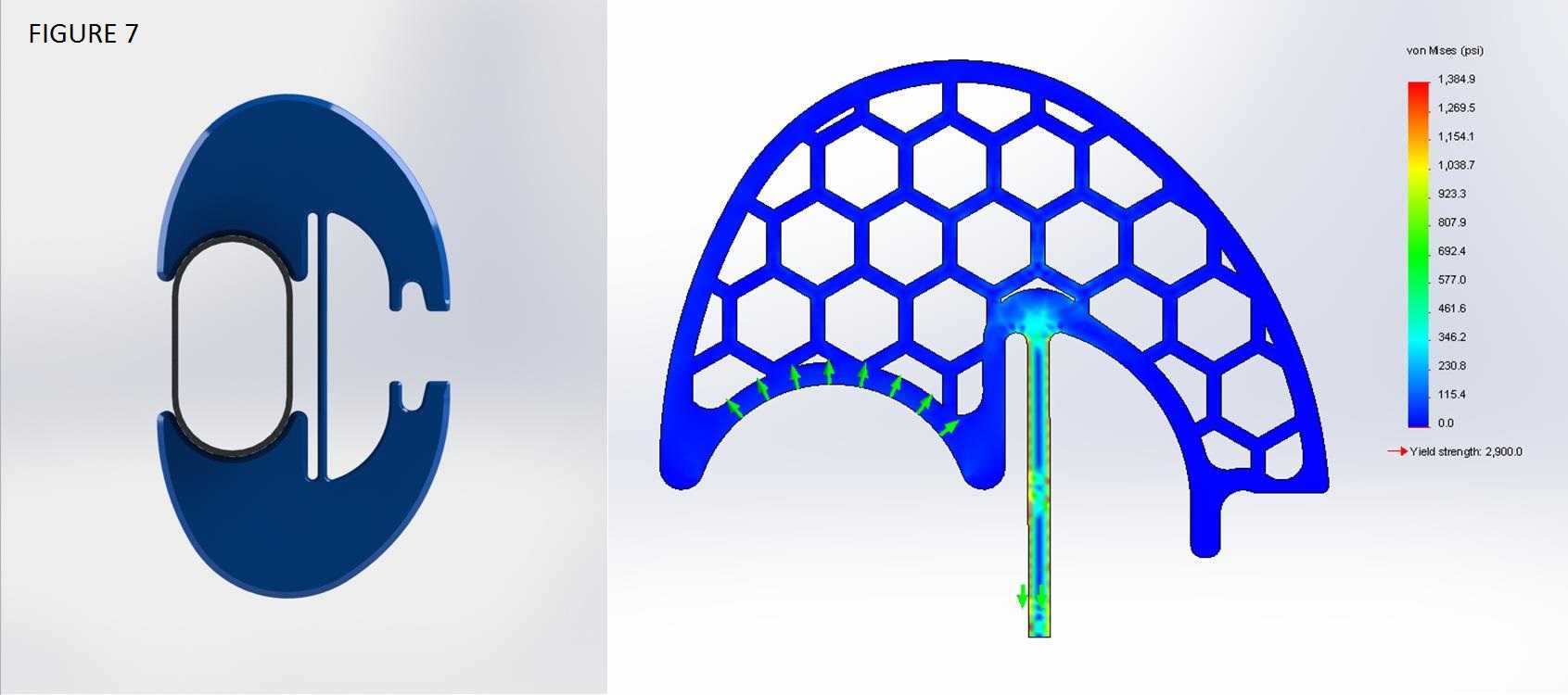

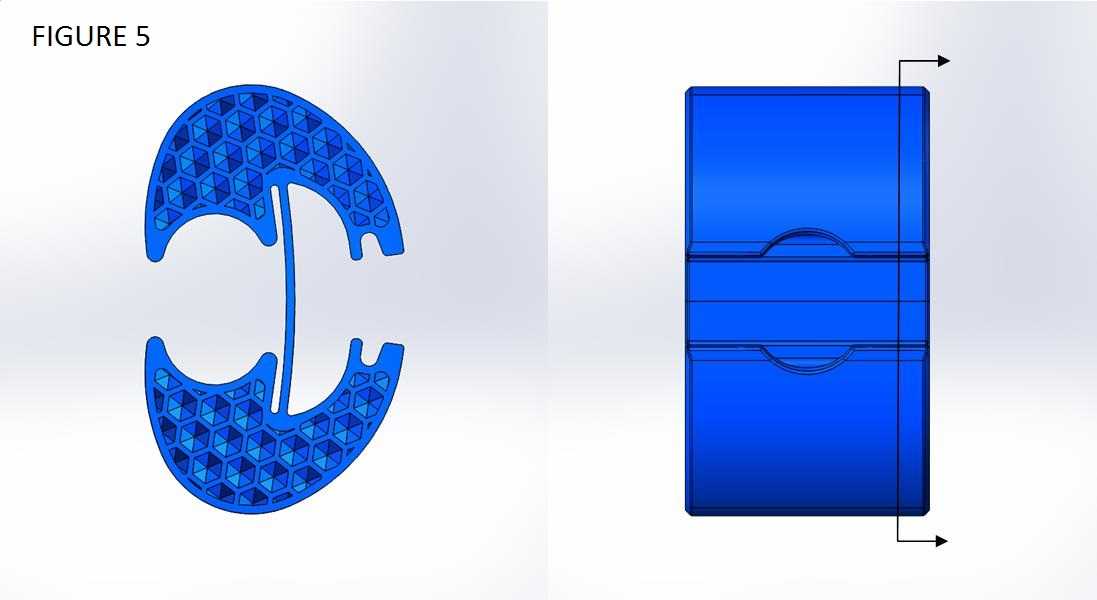

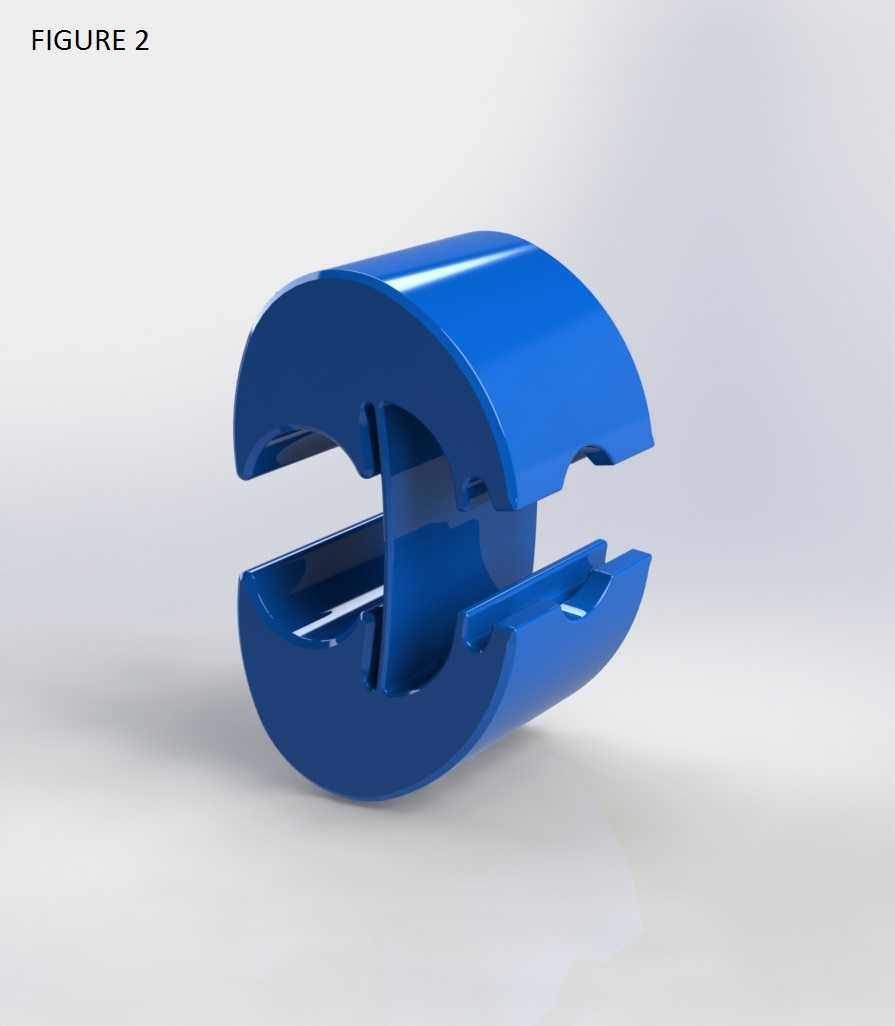

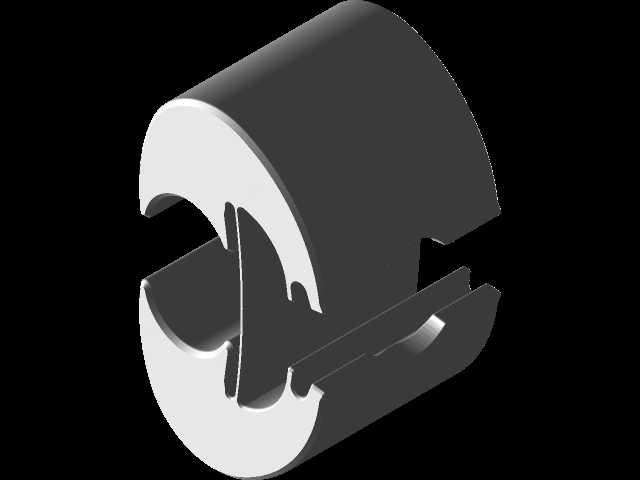

图1：夹具安装时，安装适配器已连接并固定。-固定安装适配器在挠曲中产生张力，并增加夹紧力。-挠曲在屈服开始前，由于固定安装适配器和外部负载，可看到120 lbf的张力。图2：夹具处于自由状态，如图所示。-Z轴平行于扶手长度方向。-自由状态下弯曲，抛物线轮廓。图3：安装在扶手上的夹具。-安装在扶手上时弯曲变直。-在连接和固定安装适配器之前，约1.3 lbf的轻微夹紧力。图4：安装步骤。图5：显示内部结构的横截面图。-内部蜂窝结构-轻质和刚性。-蜂窝壁和夹持侧壁之间的倒角，以保持45度的最大悬垂度。图6：安装期间最大弯曲的FEA结果。-2D平面应变非线性（大位移）FEA分析。-弯曲看到95%的安装过程中的屈服应力。图7：安装在扶手上的夹具的FEA结果。-Flexure安装在扶手上时，屈服应力为屈服应力的48%。-Flexure在屈服前可以看到额外的120 lbf张力
