圆杆快装式扶手夹持固定夹具结构

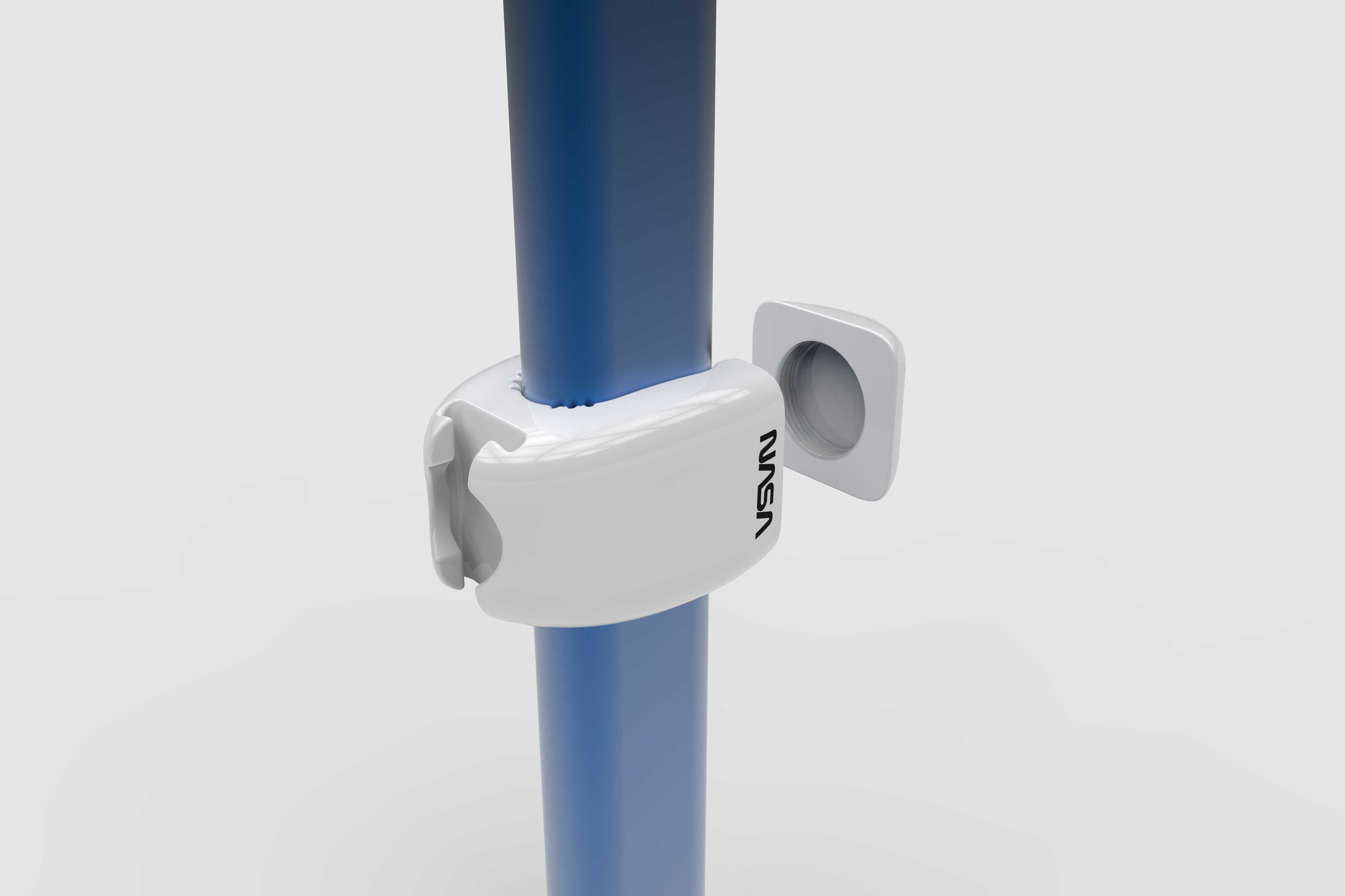

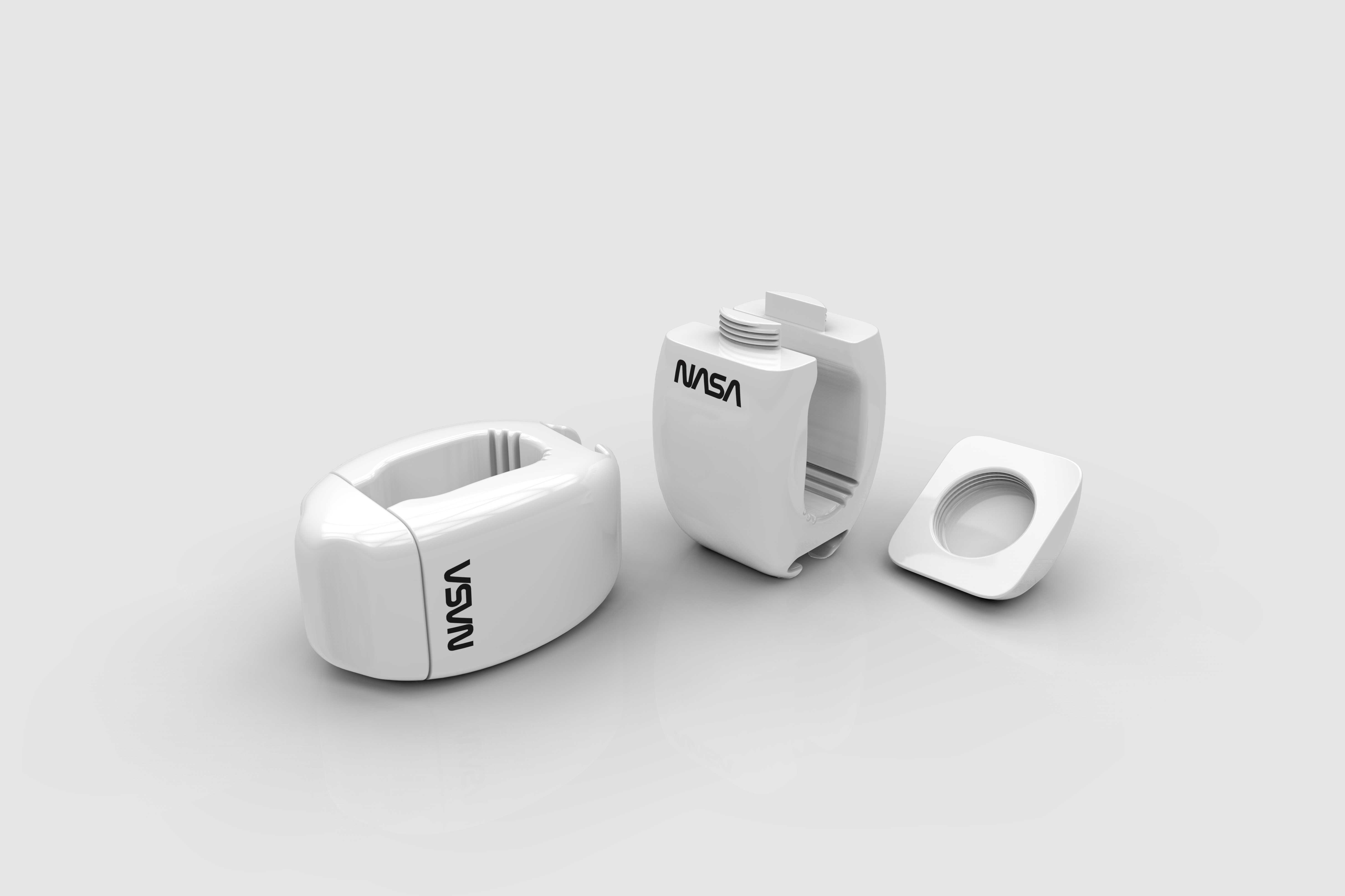

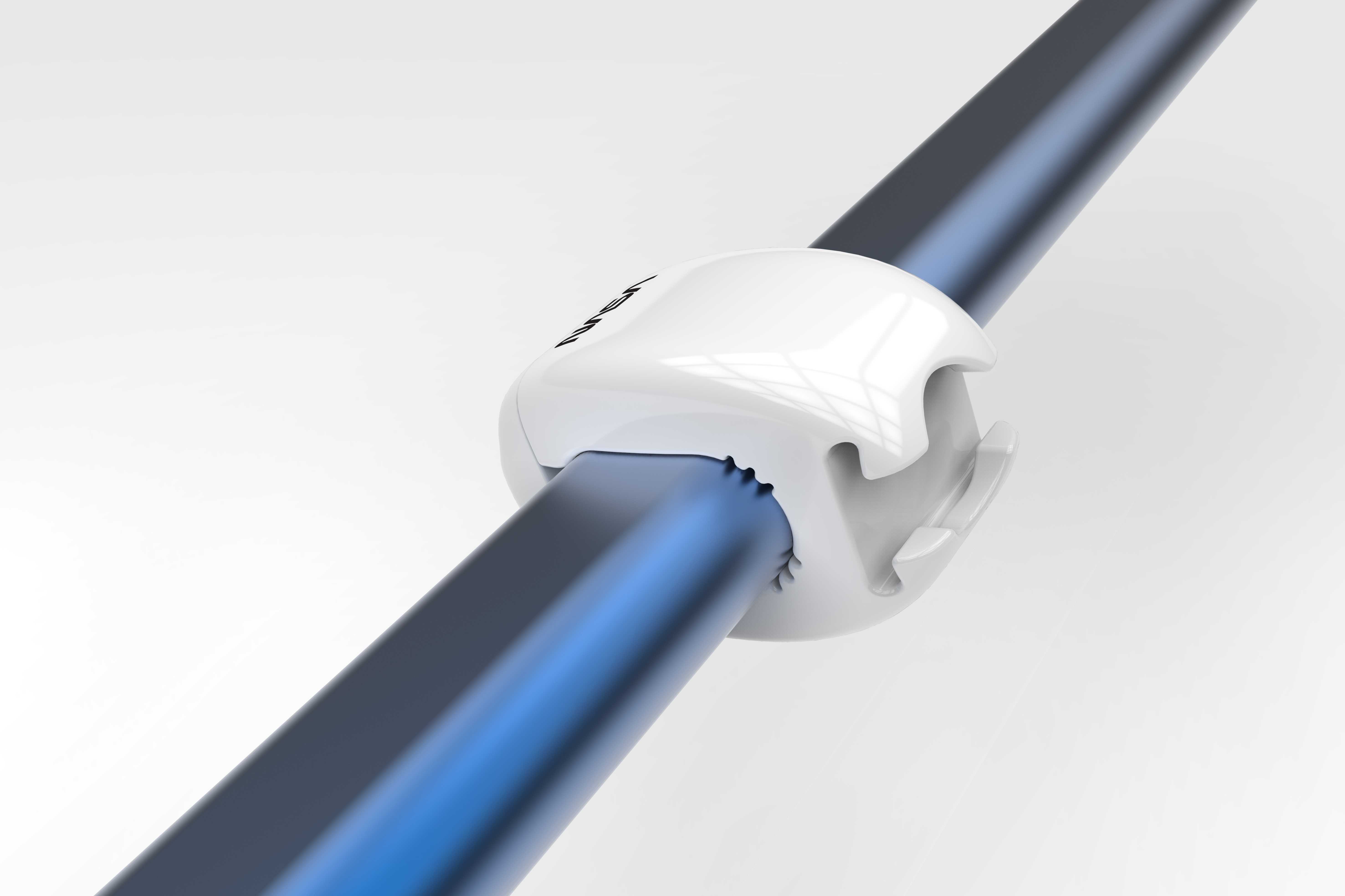

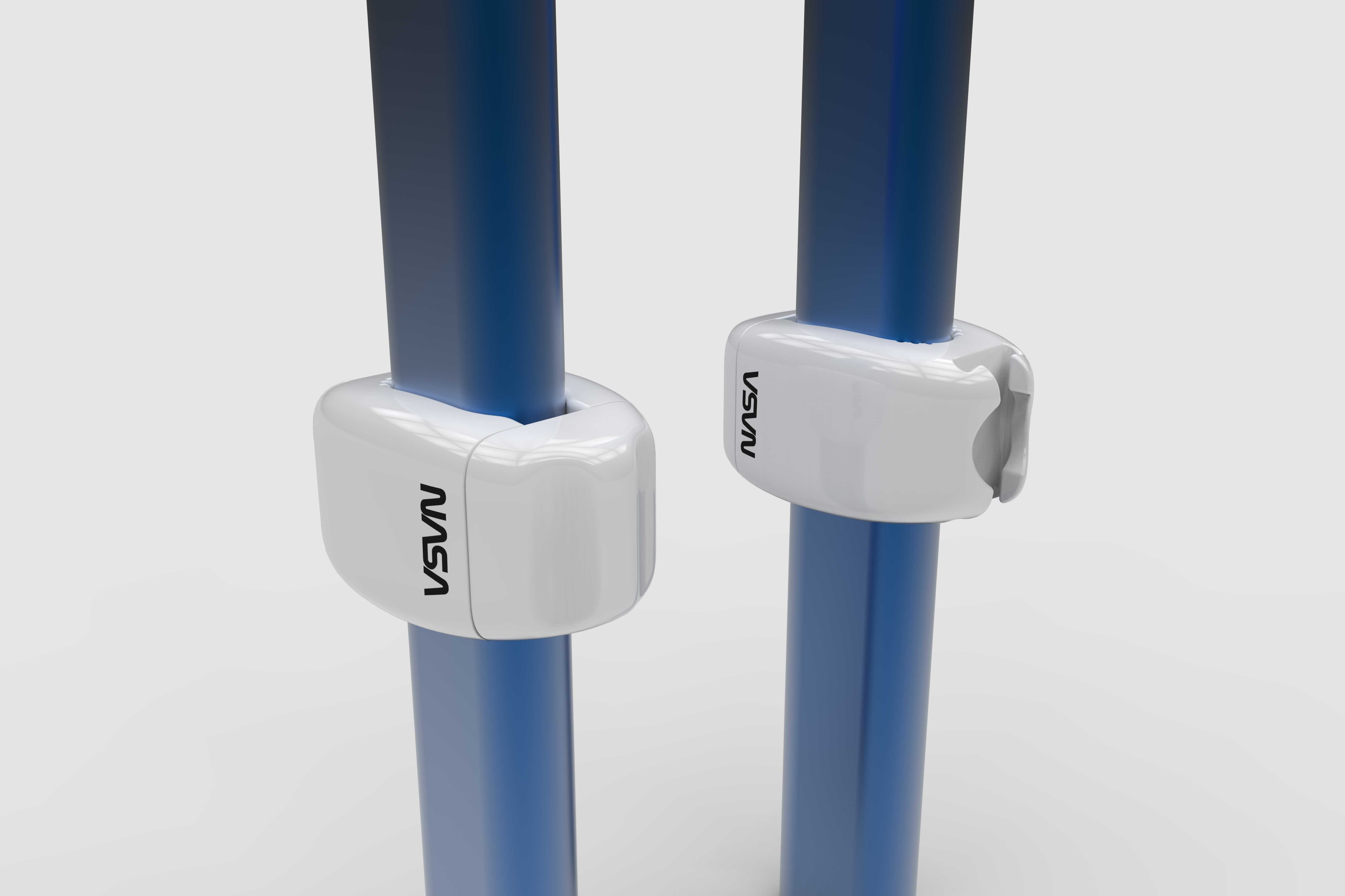

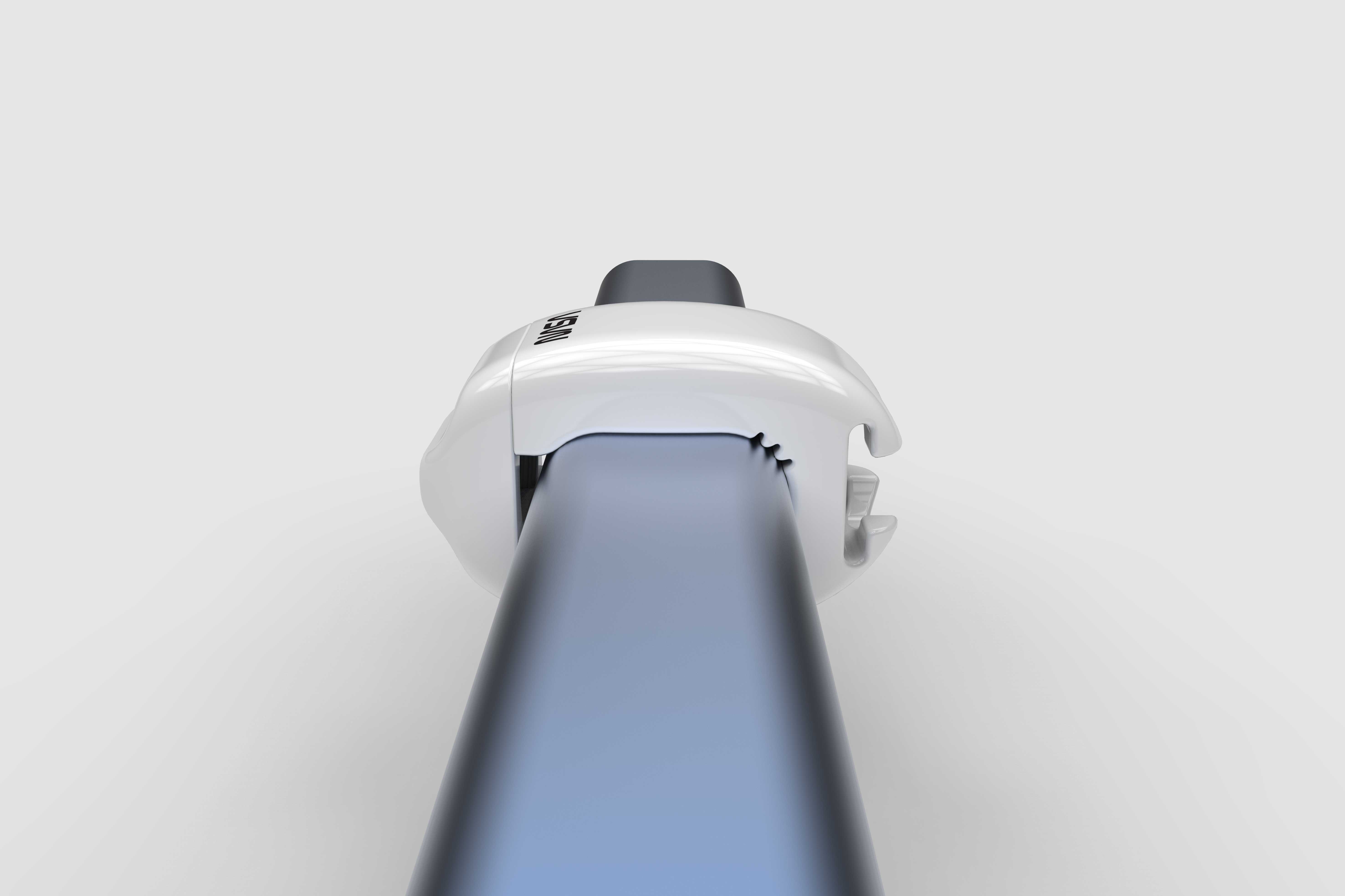

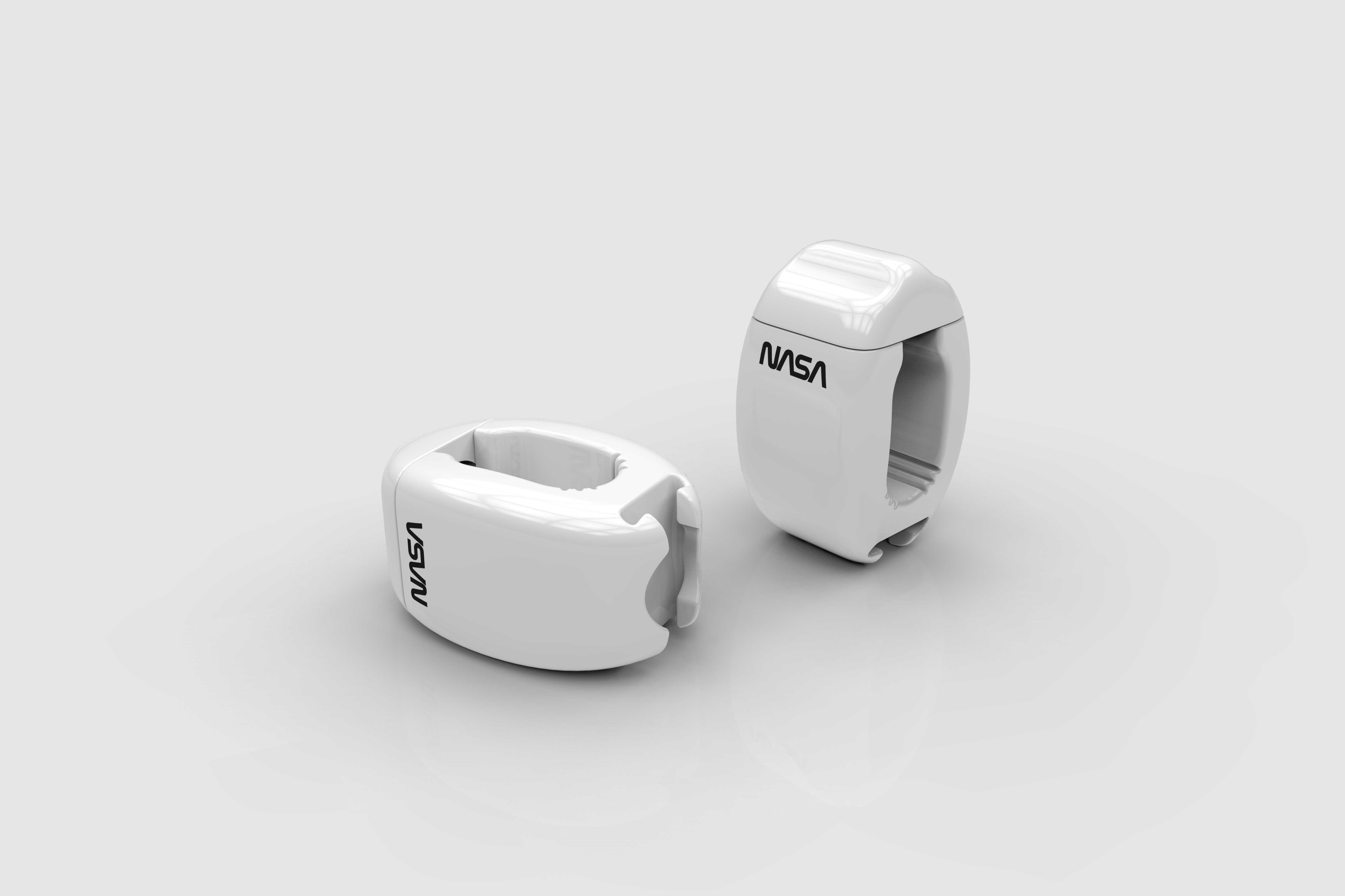

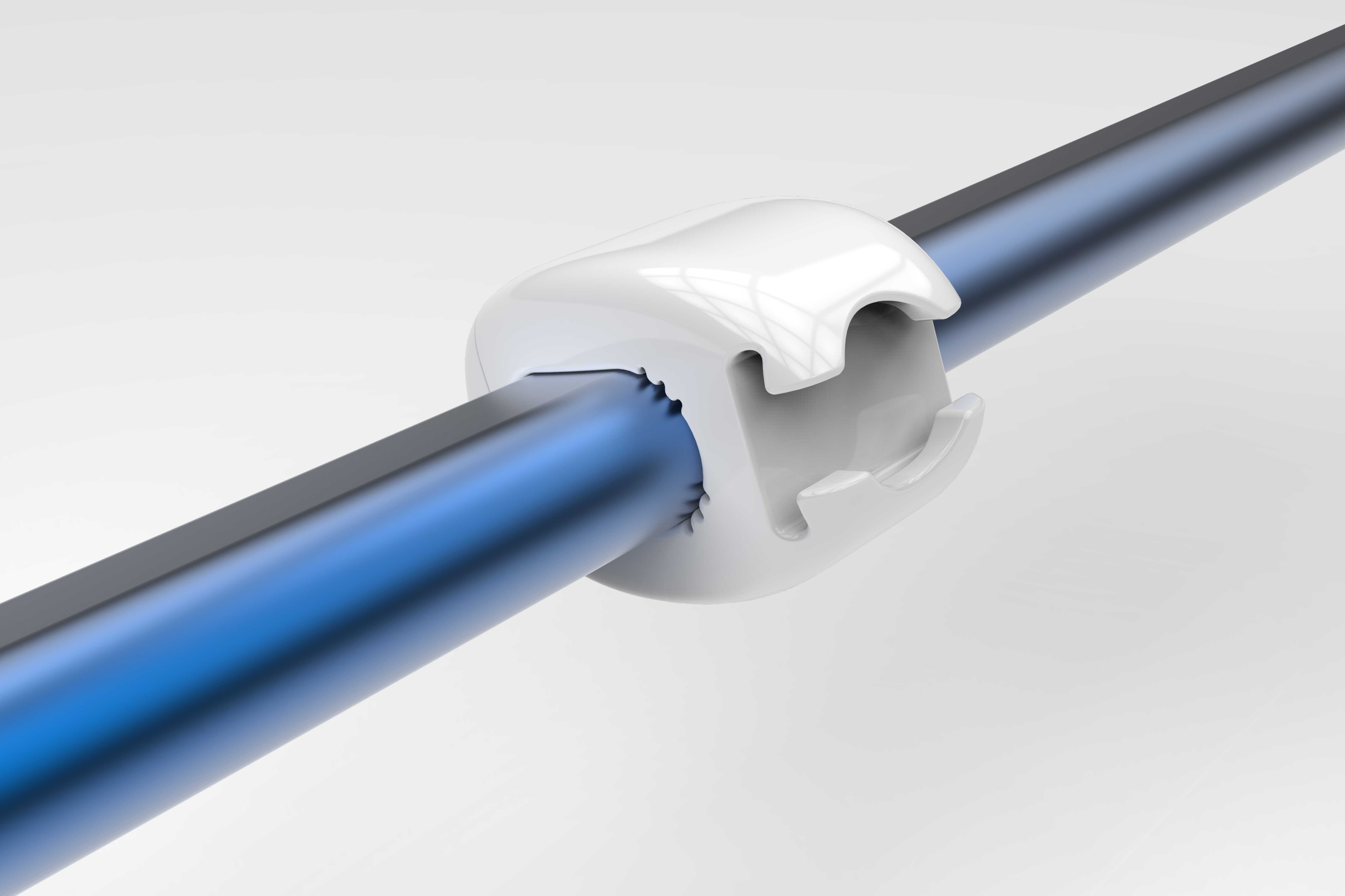

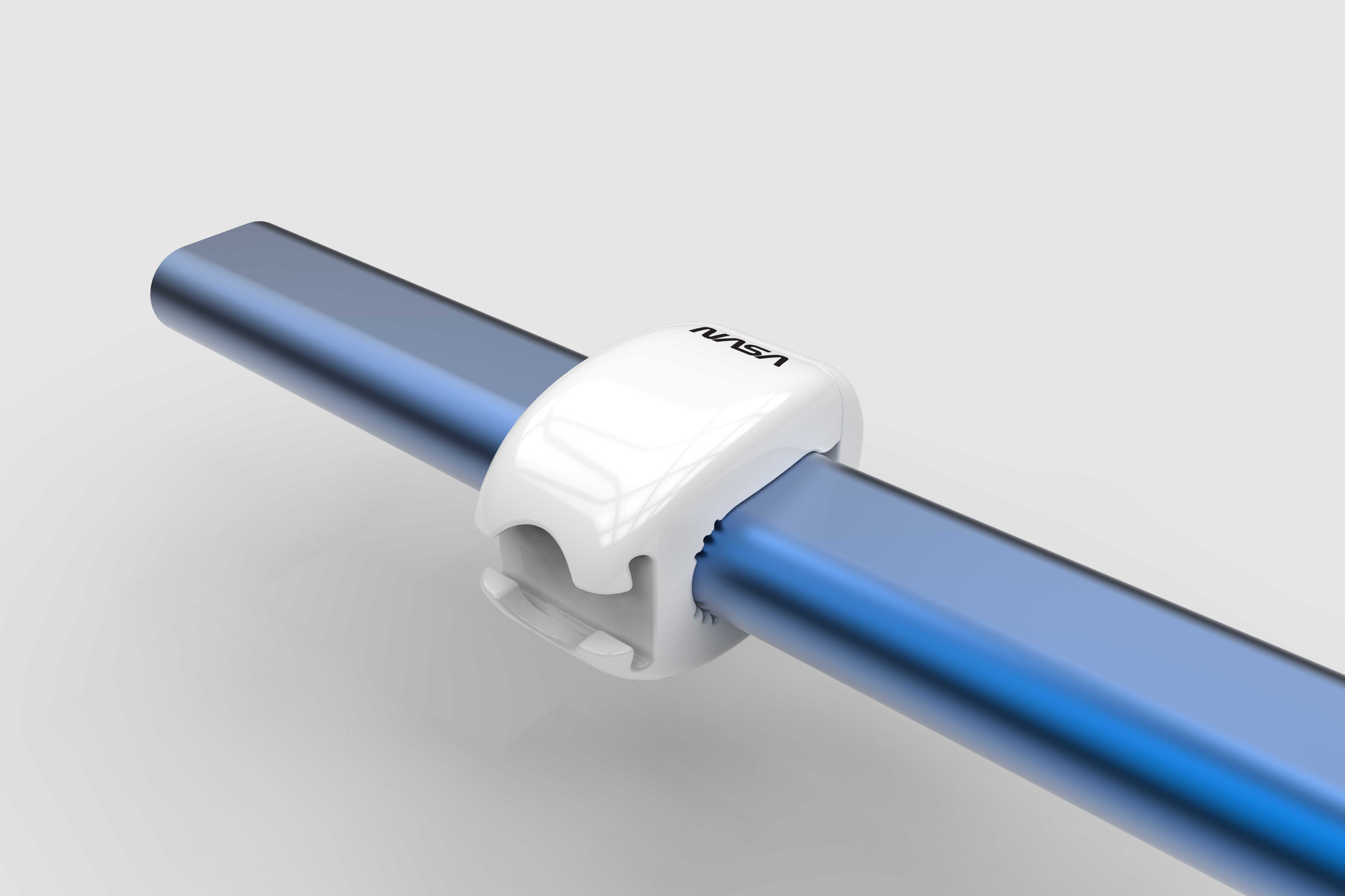

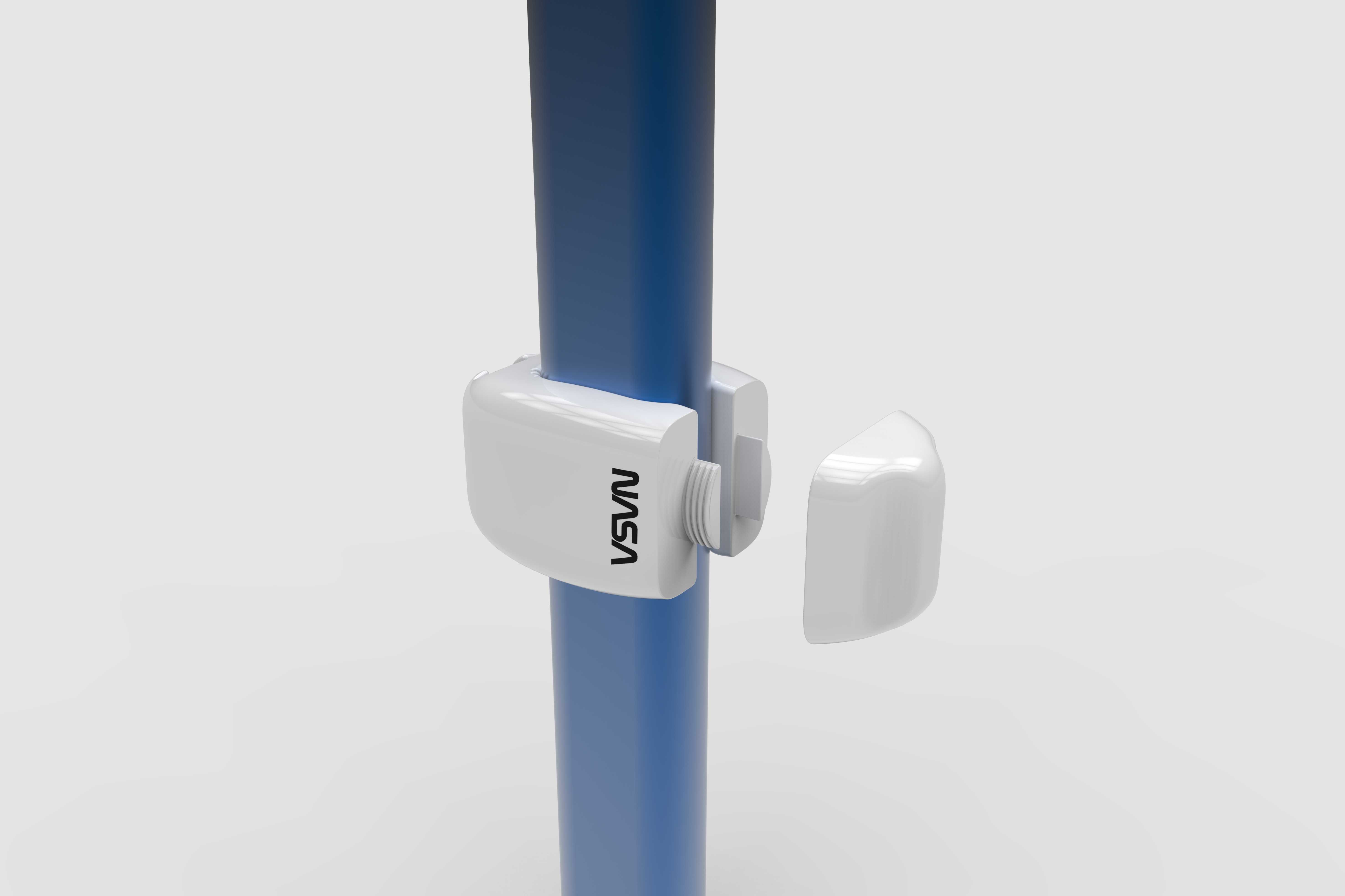

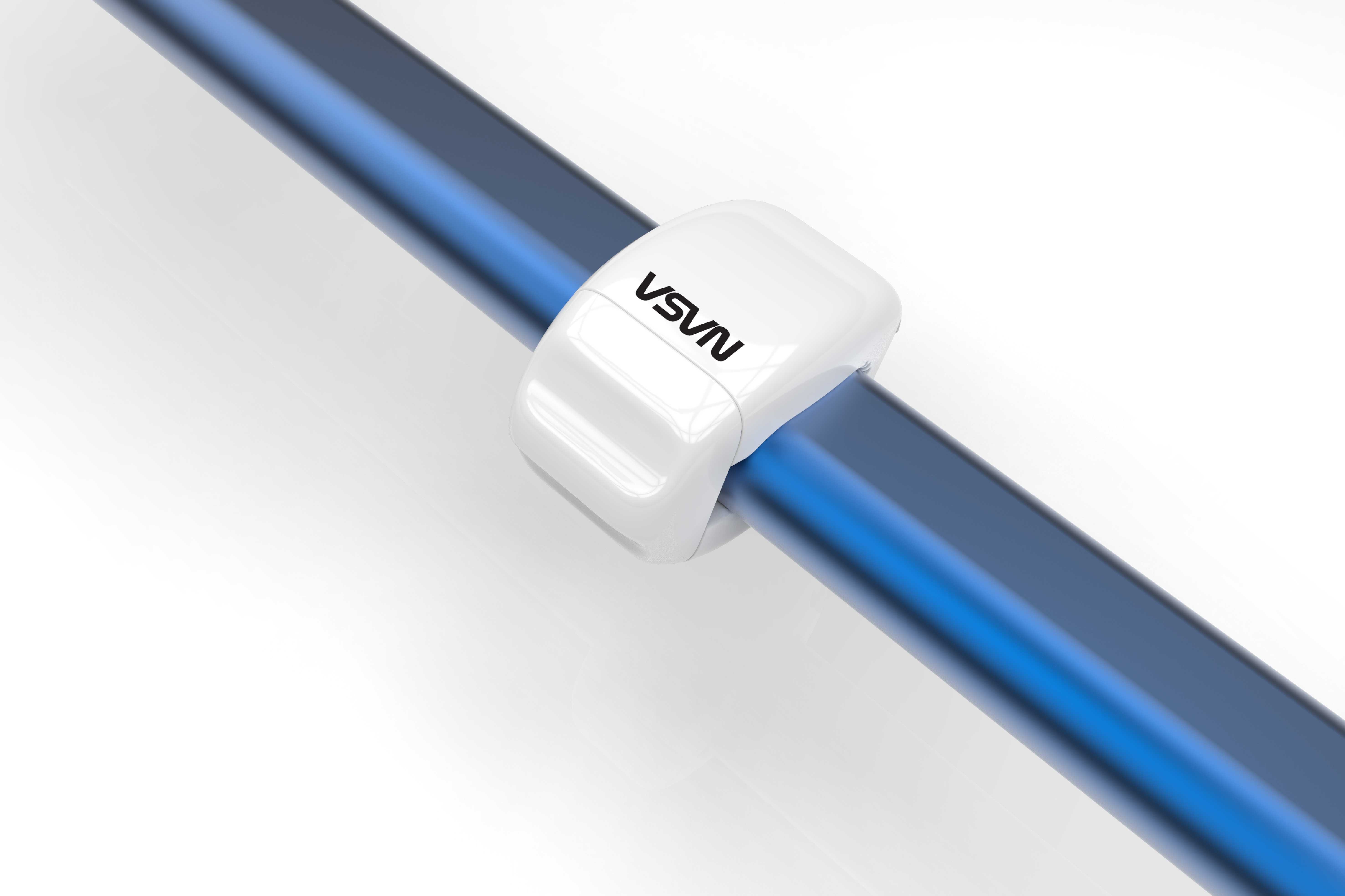

这款夹持件主要面向民用康复设施、公共无障碍扶手、临时管线架设、轻型工位杆件固定场景设计，核心作用是在不破坏圆杆表面镀层、不做焊接或打孔加工的前提下，实现两个垂直方向杆件的快速锁紧定位，常见于卫浴扶手加装、工位物料架临时拓展、户外临时支撑杆件连接等作业场景，相比传统螺纹抱箍，它的安装不需要额外工具，徒手即可完成锁紧操作，对安装人员的技能要求极低。从结构设计逻辑来看，整体采用对开式包合结构，两个半壳通过侧边的卡扣结构实现预定位，安装时先将两个半壳扣合在主竖杆的目标安装高度，再将横向扶手杆卡入对应位置的卡槽，按压卡扣锁止结构即可完成初步固定，内部与杆件接触的位置做了微齿防滑纹理，锁紧后不会出现沿杆轴向滑动或者周向转动的问题，同时接触位置做了圆角过渡，不会刮伤杆件表面的喷塑、电镀层，适合用在外观要求较高的民用场景。安装边界方面，这款夹具有明确的适配杆径范围，主夹持位适配常规直径25mm的圆截面杆件，侧方夹持位适配同直径的横向圆杆，整体外轮廓最大宽度不超过60mm，突出杆件表面的厚度不超过30mm，安装后不会形成突兀的凸起，避免过往人员磕碰受伤。功能特性上，它的锁紧结构没有采用外露的金属螺丝，整体外壳为高强度工程尼龙材质，耐日常水汽腐蚀，不需要做额外的防锈处理，在卫浴、户外半露天场景下长期使用不会出现锈迹污染杆件的问题；解锁时只需要按压侧边的解锁卡扣，即可快速调整夹持位置或者完全拆卸，可重复拆装使用，不会因为单次安装就破坏结构完整性。设计过程中特意规避了传统管夹需要拧动螺丝、对孔位的繁琐步骤，把整个安装流程压缩到对准、按压两个动作，哪怕是没有机械安装经验的普通用户，也能在几秒内完成固定作业，同时卡扣的锁紧力经过调校，正常成年人的按压力度就能完成锁止，不会出现锁不紧或者按不动的情况；夹具体的壁厚做了均匀化处理，壁厚差控制在0.8mm以内，注塑成型时不容易出现缩痕、翘曲问题，量产良率更高，整体没有尖锐棱角，所有外边缘都做了R2以上的圆角处理，符合民用五金件的安全设计要求。在实际选型使用时，需要注意它的额定夹持载荷，适合固定静态受力的轻型杆件，不能用于承重超过15kg的重载结构，也不适合在有强烈持续振动的设备上使用，避免卡扣受振动松脱；如果是用于户外长期暴晒的场景，可以选择抗UV改性的材质版本，延缓塑料老化速度，延长使用寿命。
