参照空客A380设计的宽体客机机身段结构

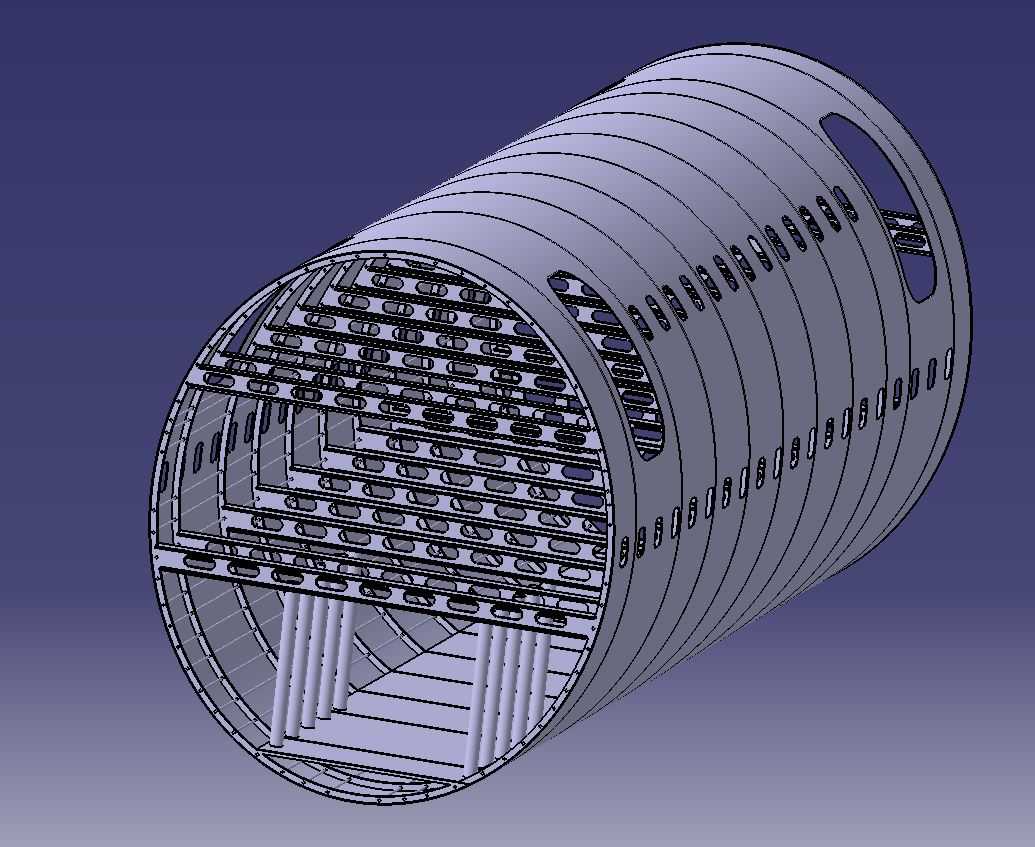

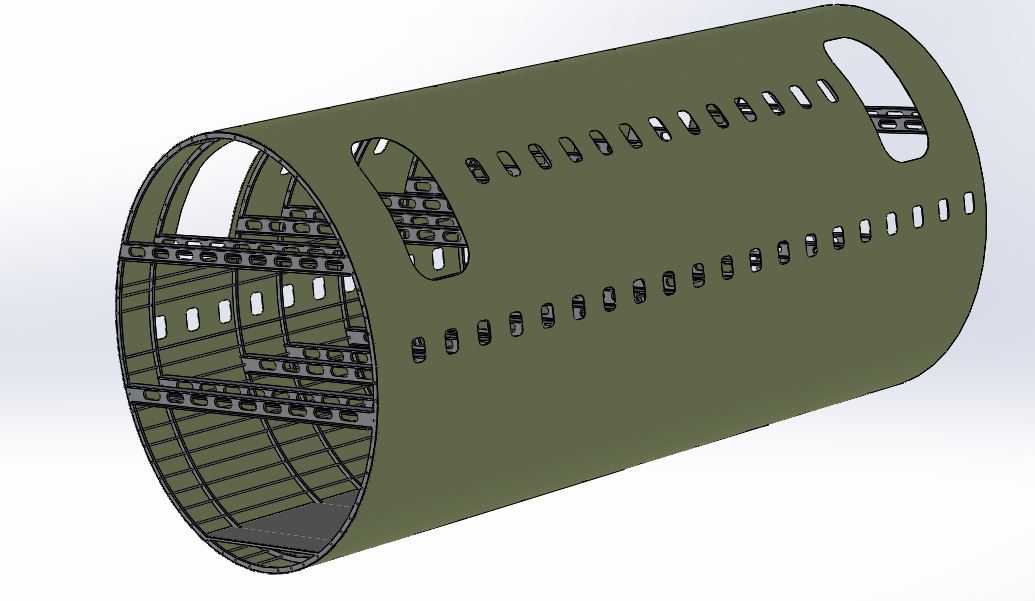

该机身段结构参照宽体干线客机的机身构型开展设计，核心服务于民用大飞机机身结构验证、客舱布局方案推演、航空教学实训等场景，可作为机身结构强度仿真、机载设备安装适配性校验的基础数模载体，也能用于航空科普场景的结构展示教具。从结构功能来看，该段为典型的半硬壳式筒体构型，外侧蒙皮承担环向与轴向的气动载荷与部分结构应力，内部沿环向、轴向布置的纵横加强筋与隔框，将整体筒体分割为多个受力单元，既能够平衡飞行过程中机身承受的增压压差、弯曲与扭转载荷，也为内部客舱设施、机载管线、行李架等组件提供安装基准。设计过程中优先还原了宽体客机机身的截面特征，筒身预留的多组开口分别对应客舱舷窗、舱门、设备检修口的安装位置，开口边缘均做了局部加强结构设计，避免应力集中导致的结构强度不足问题；内部多层横向支撑结构，分别对应客舱地板、下层货舱地板的安装位，支撑结构上预留的标准化安装孔位，可适配不同客舱布局下的座椅、导轨、服务组件的固定需求。从安装边界来看，该段筒体的两端为齐平的框式对接面，端面预留的连接孔位可与相邻机身段、机头或机尾段通过紧固件完成对接，对接面的形位公差控制满足航空结构装配的同轴度要求，拼接后可保证整体机身的气动外形连续性。筒身外侧的长桁沿轴向均匀排布，与蒙皮、隔框形成稳定的铆接式受力体系，舷窗开口沿筒身轴向等距排布，位置匹配客舱座椅的视线高度，舱门开口的尺寸满足民用客机客舱门的通行与应急撤离要求，开口周边的加厚补强结构可抵消开口对整体筒体结构强度的削弱。在实际工程应用中，这类机身段数模可用于开展客舱布局的人机工程校验，模拟不同座椅排布下的客舱通道宽度、应急出口通行能力，也可用于开展机身增压载荷下的结构变形仿真，验证蒙皮厚度、加强筋排布密度的合理性，还能作为机务维修培训的结构参考，帮助从业者熟悉宽体客机机身的内部结构走向、设备安装逻辑。设计时充分考虑了民用客机机身的实际受力特点，没有做多余的结构简化，内部隔框的弧度、长桁的截面尺寸、蒙皮的厚度取值均参考同类型宽体客机的实际参数设定，保证数模的结构还原度能够满足结构分析、方案演示的实际需求，不会因过度简化导致仿真或演示结果出现偏差。
