分段式空气动力机翼结构设计

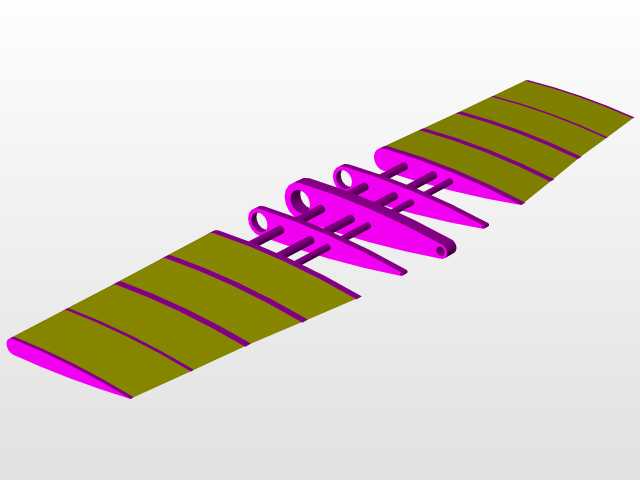

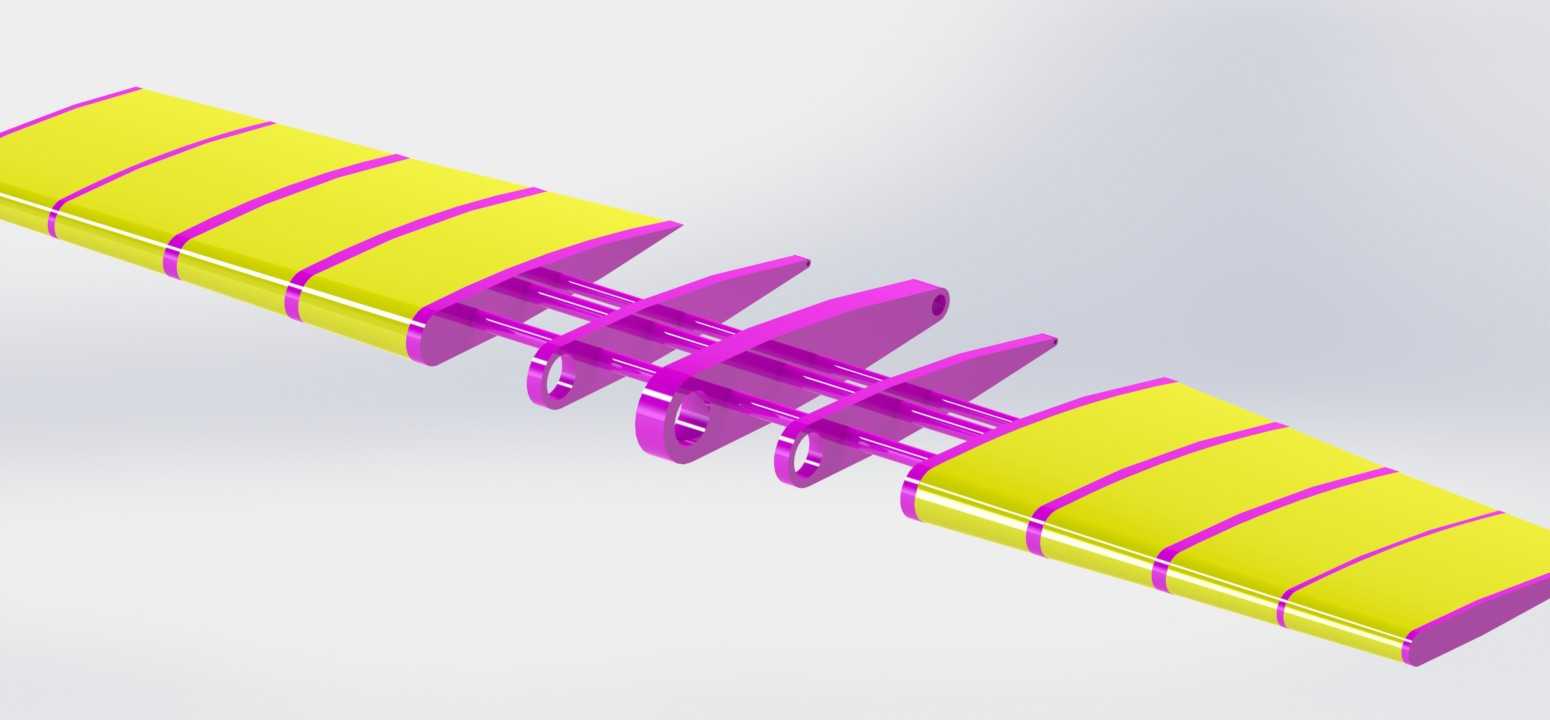

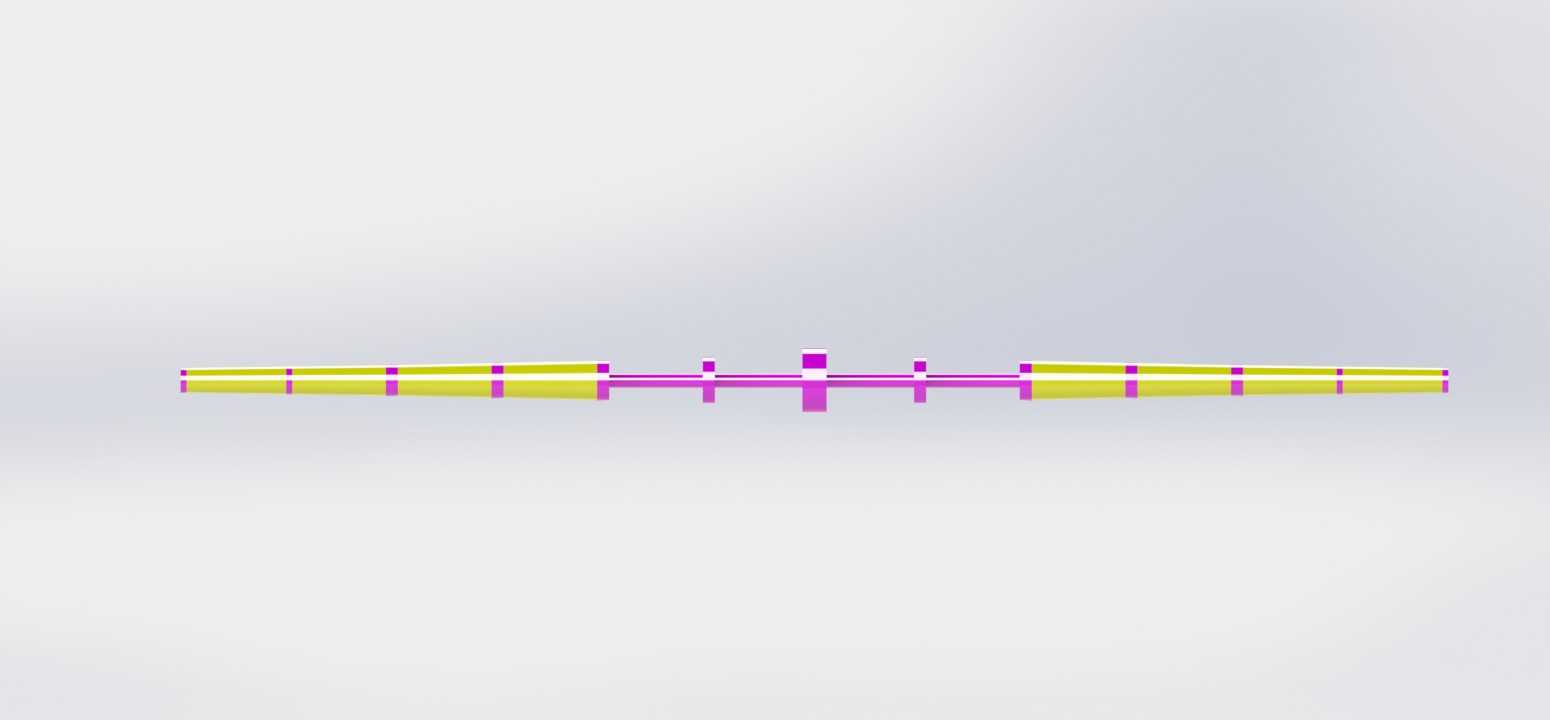

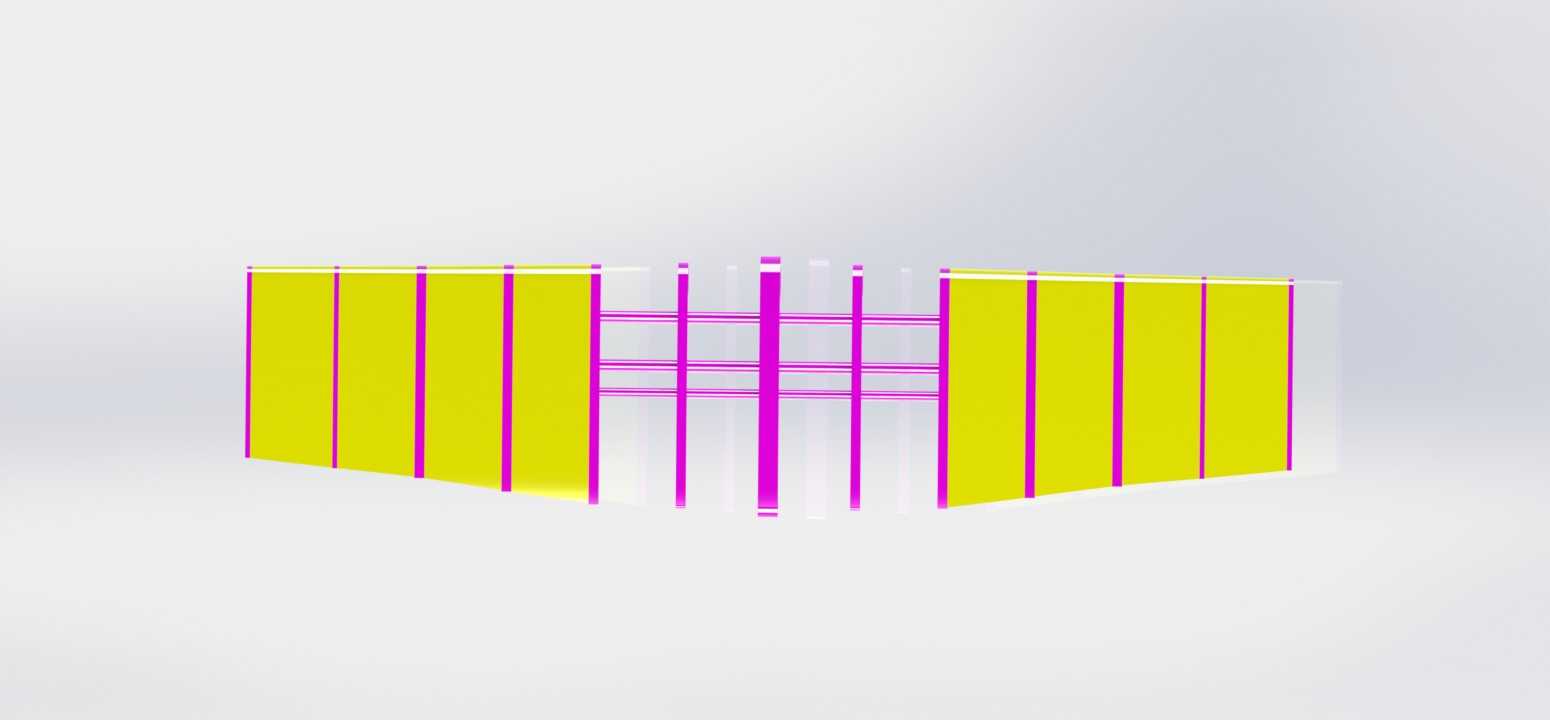

该结构为适配低速低空飞行器设计的分段式空气动力机翼，核心应用场景覆盖小型固定翼无人机、轻型运动类飞行器的主升力面配置，也可作为航模研发阶段的气动验证载体使用。从功能特性来看，分段式翼面设计可在飞行过程中通过调整各段翼面的相对角度，适配不同飞行姿态下的升阻比需求，低速起降阶段可增大翼面弯度提升升力系数，降低起降滑跑距离，高速巡航阶段可调整翼面形态减小诱导阻力，提升巡航效率。设计思路上摒弃了传统整体式机翼的一体化成型思路，采用模块化拼接结构，中间段的紫色支撑结构为承力翼肋与贯通式翼梁组合结构，翼肋沿翼展方向等距排布，既承担翼面的气动载荷传递，也为分段翼面提供转动铰接的安装点位，贯通翼梁则承担整个机翼的弯矩与剪力传递，可直接与机身的机翼对接耳片完成装配。外形尺寸方面，翼展方向采用等弦长分段设计，单段翼面的弦长与展长比例控制在1:1.2，可保证单段翼面转动时不会与相邻翼段产生运动干涉，安装边界上，翼根位置预留了标准的对接法兰结构，可适配多数轻型飞行器的机身机翼对接接口，无需额外设计转接结构。翼面的型线采用低速高升力翼型修型，前缘做了小圆角钝化处理，可降低大迎角飞行状态下的气流分离概率，提升失速迎角阈值，翼面后缘预留了副翼安装的接口位置，可根据实际使用需求加装操纵舵面。支撑结构的镂空设计在保证结构强度的前提下尽可能降低了整体结构重量，翼肋上的减重孔经过拓扑优化，去除了非承力区域的多余材料，同时预留了走线通道，可将舵机控制线、传感器线缆从翼梁内部贯通至机身，避免线缆外露影响气动外形。各分段翼面与翼肋的铰接位置采用间隙配合设计，可保证翼面转动时的顺畅度，铰接点处设置了限位结构，可限制翼面的最大转动角度，避免超出舵机的有效行程范围。整个结构的受力路径清晰，气动载荷首先作用于上下翼面，通过翼面蒙皮传递至相邻的翼肋结构，再由翼肋汇总传递至贯通翼梁，最终通过翼根对接结构传递至机身主承力框架，载荷传递过程中无应力集中点位，可满足长时间循环飞行的结构疲劳强度要求。
