导轨用两件式快锁扶手固定夹结构

该两件式扶手夹主要适配圆管类导轨的快速装夹场景，常见于模块化工业操作台、可调节工位扶手、轻型输送线旁侧辅助扶靠结构、3D打印定制化工装辅具等场景，用来实现扶手部件在导轨上的无工具快速定位与锁紧，无需额外打孔或焊接固定，可灵活调整扶手的安装位置，适配不同操作人员的扶靠高度与使用习惯需求。

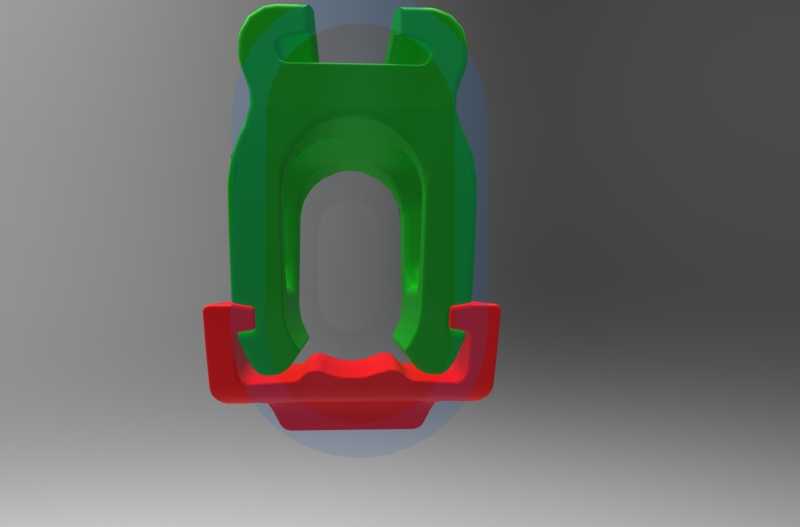

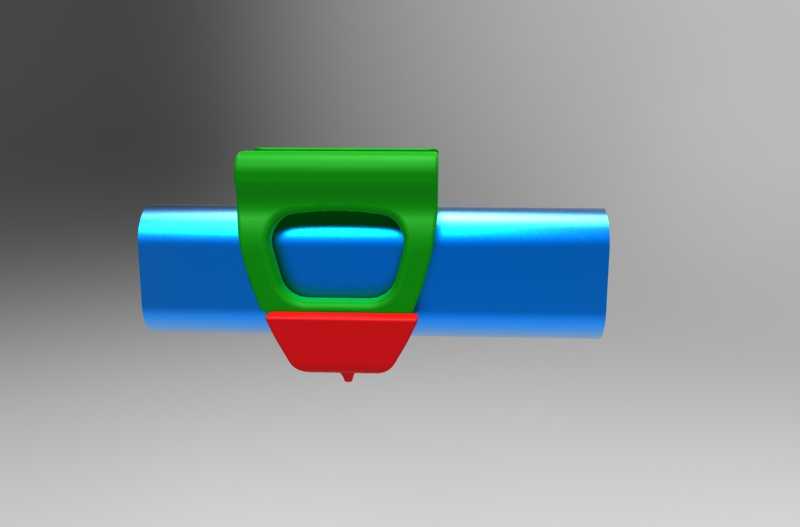

整套夹体分为主夹座与锁紧滑块两个独立部件，主夹座采用环抱式开口结构，内侧弧度与配套圆管导轨的外圆曲率完全匹配，安装时可直接从导轨侧方卡入，无需从导轨端部穿装，大幅降低现场装配与后期位置调整的工作量。主夹座上集成的扶手握持结构采用符合人体工学的弧形过渡设计，握持边缘做了圆角钝化处理，避免操作人员扶靠时出现硌手、刮蹭的问题，握持区域的截面厚度经过受力校核，可承受常规扶靠时的侧向载荷，不会出现受力断裂的情况。

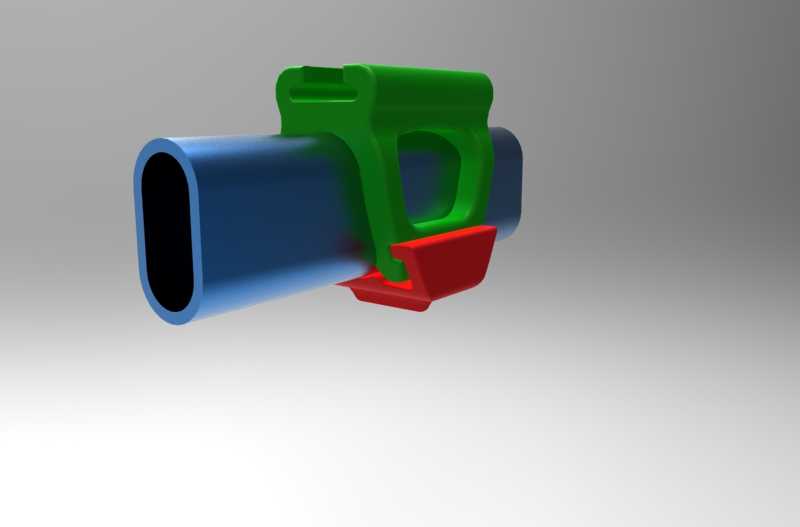

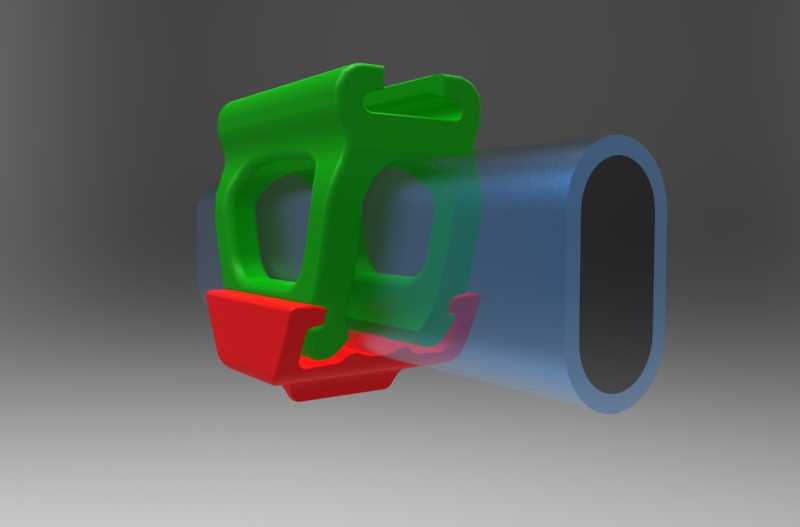

锁紧滑块采用楔面锁紧原理，与主夹座的卡槽采用斜度配合，当滑块沿卡槽推入到位时，楔面会持续对导轨外壁施加径向压紧力，实现夹体在导轨上的无间隙锁止，锁止后可承受沿导轨轴向的窜动力以及垂直于导轨方向的扶靠载荷，不会出现打滑移位的问题；需要调整位置时，只需将锁紧滑块向外推出即可解除锁止，沿导轨滑动夹体到目标位置后重新推紧滑块即可完成固定，全程无需借助扳手、螺丝刀等额外工具，单人即可快速完成位置调整操作。

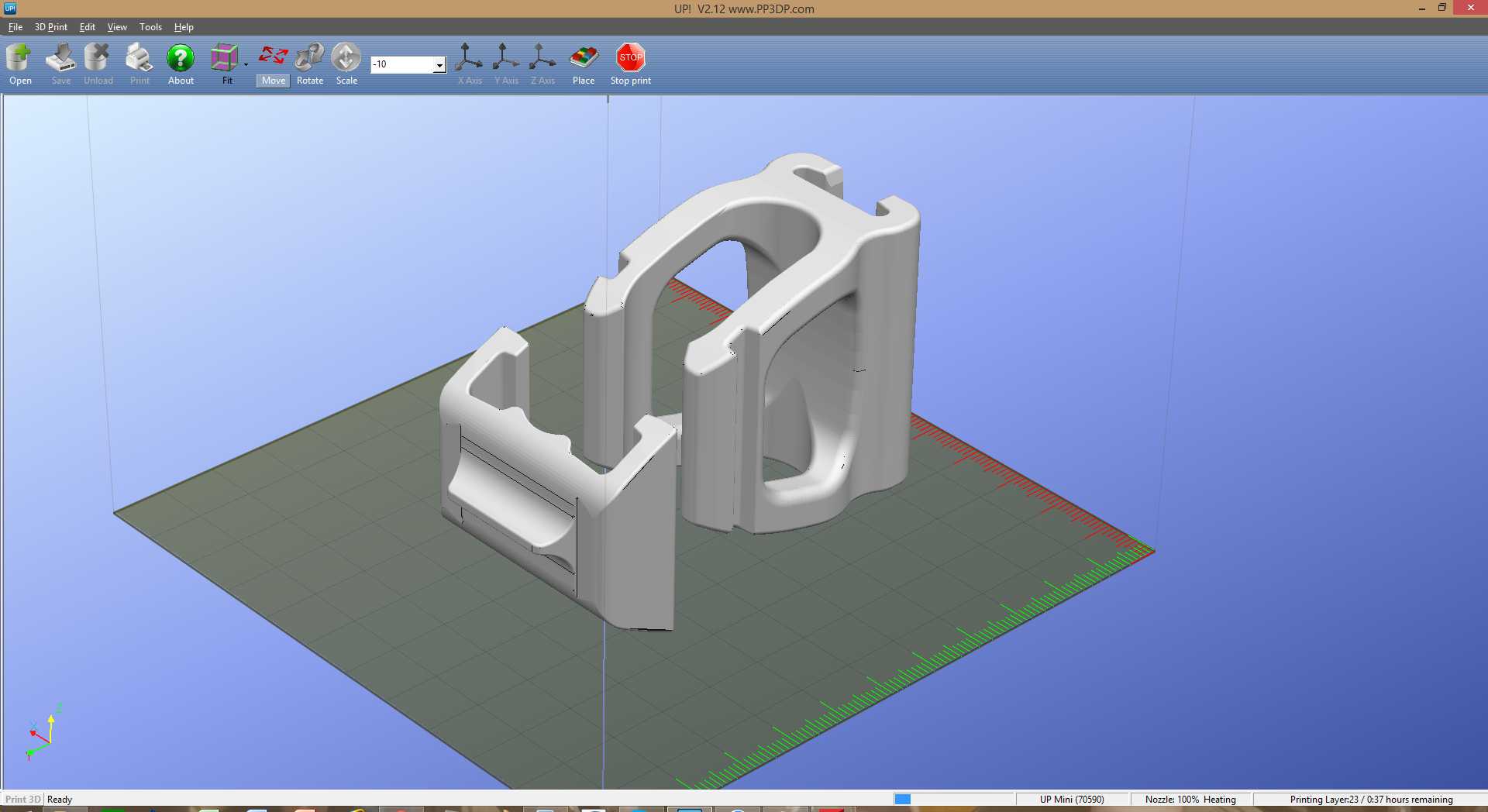

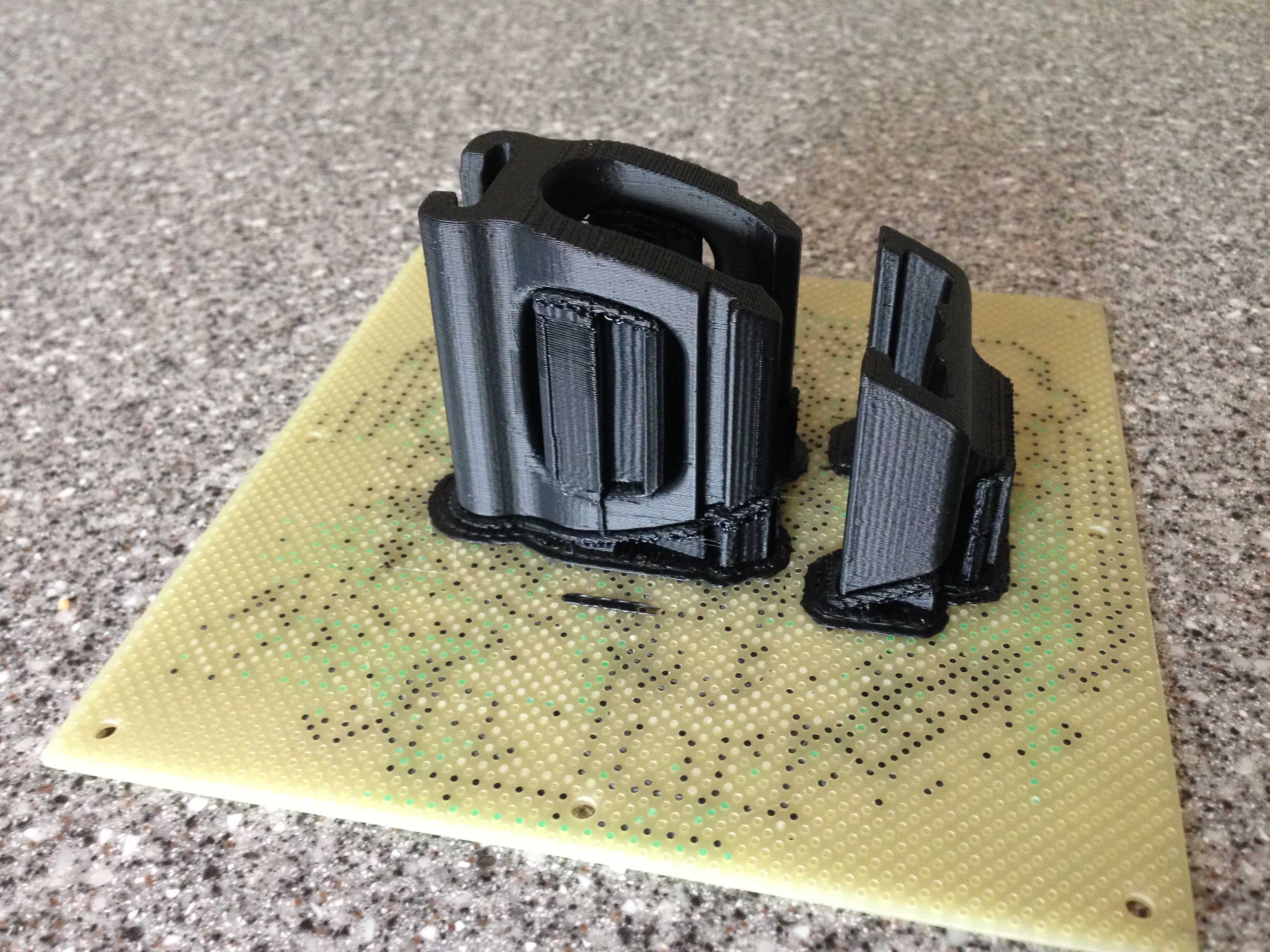

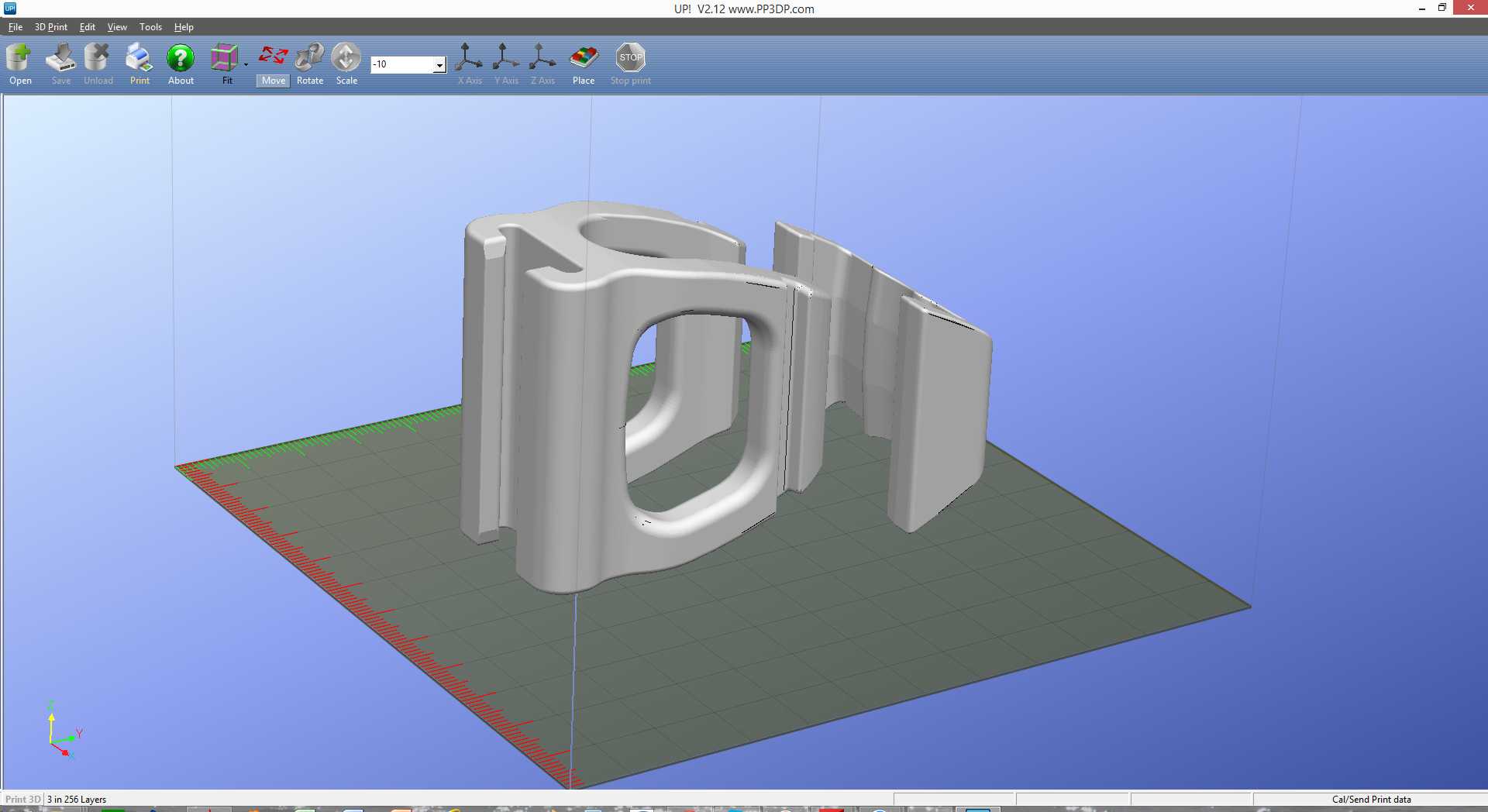

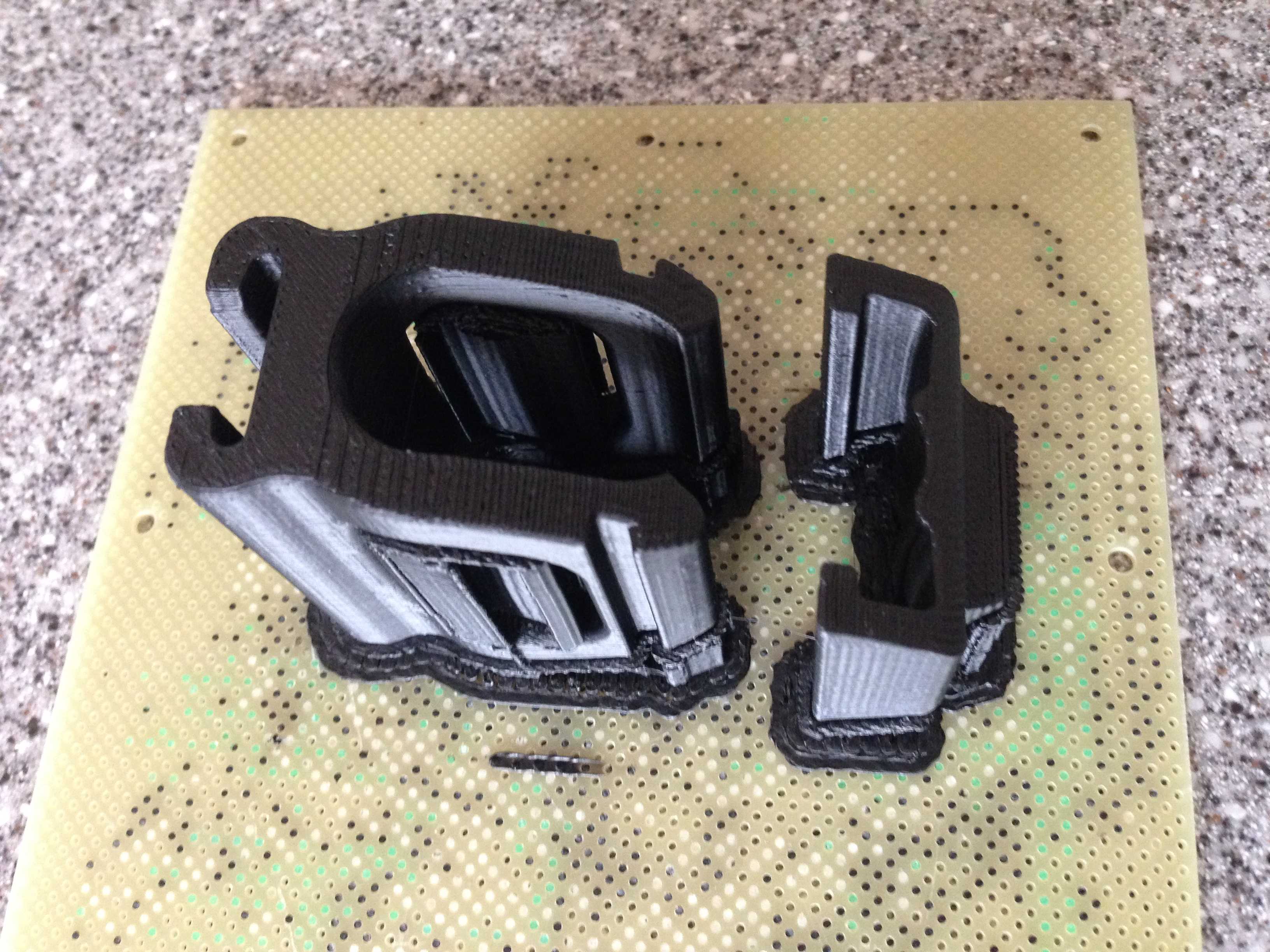

设计过程中针对夹体与导轨的配合间隙做了严格控制，主夹座的内弧面与导轨外圆的单边间隙控制在0.2mm以内，既保证夹体可以顺畅沿导轨滑动，又避免间隙过大导致锁止后出现旷量晃动。夹体的安装边界充分考虑了3D打印工艺的成型特性，所有壁厚保持均匀过渡，没有出现突变的厚大截面，避免打印过程中出现翘曲、缩孔等成型缺陷，最小壁厚满足打印工艺的强度要求，不需要额外添加支撑结构即可完成打印成型，打印完成后仅需简单去除支撑毛刺即可直接装配使用。夹体的整体外轮廓没有尖锐凸起，所有外露棱边都做了倒圆角处理，避免在使用过程中刮擦操作人员衣物或造成磕碰伤害，适配车间、实验室等多种作业场景的安全使用要求。
