航天实验用T型槽铝合金导轨安装架

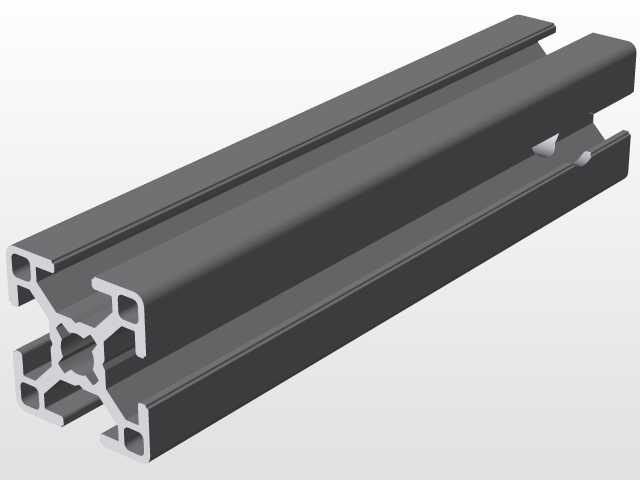

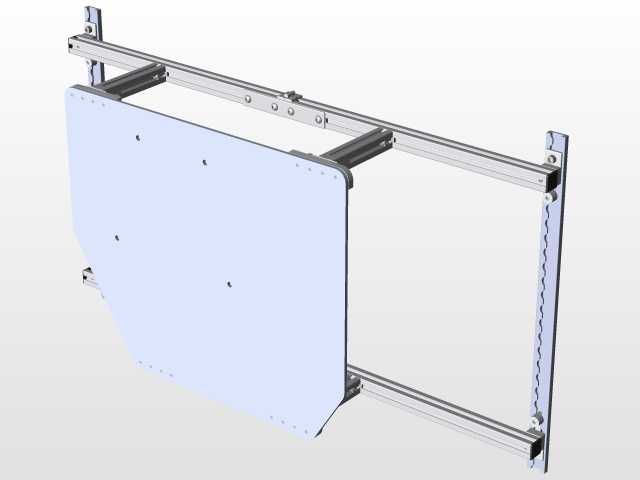

这套导轨安装架主要面向航天领域的舱内实验搭载场景，适配空间有限的封闭舱体内部安装需求，可在不破坏舱体原有结构的前提下，为各类实验载荷、观测设备提供可灵活调整的安装载体。整套架体采用T型槽挤压铝合金型材加工，型材自带的通长T型槽作为核心导向结构，无需额外加工长孔即可实现安装位置的无级调整，适配不同尺寸、不同安装孔位的实验板搭载需求，实验人员可根据单次实验的载荷布局，沿上下导轨任意滑动固定悬臂组件，无需重新打孔或更换支架。

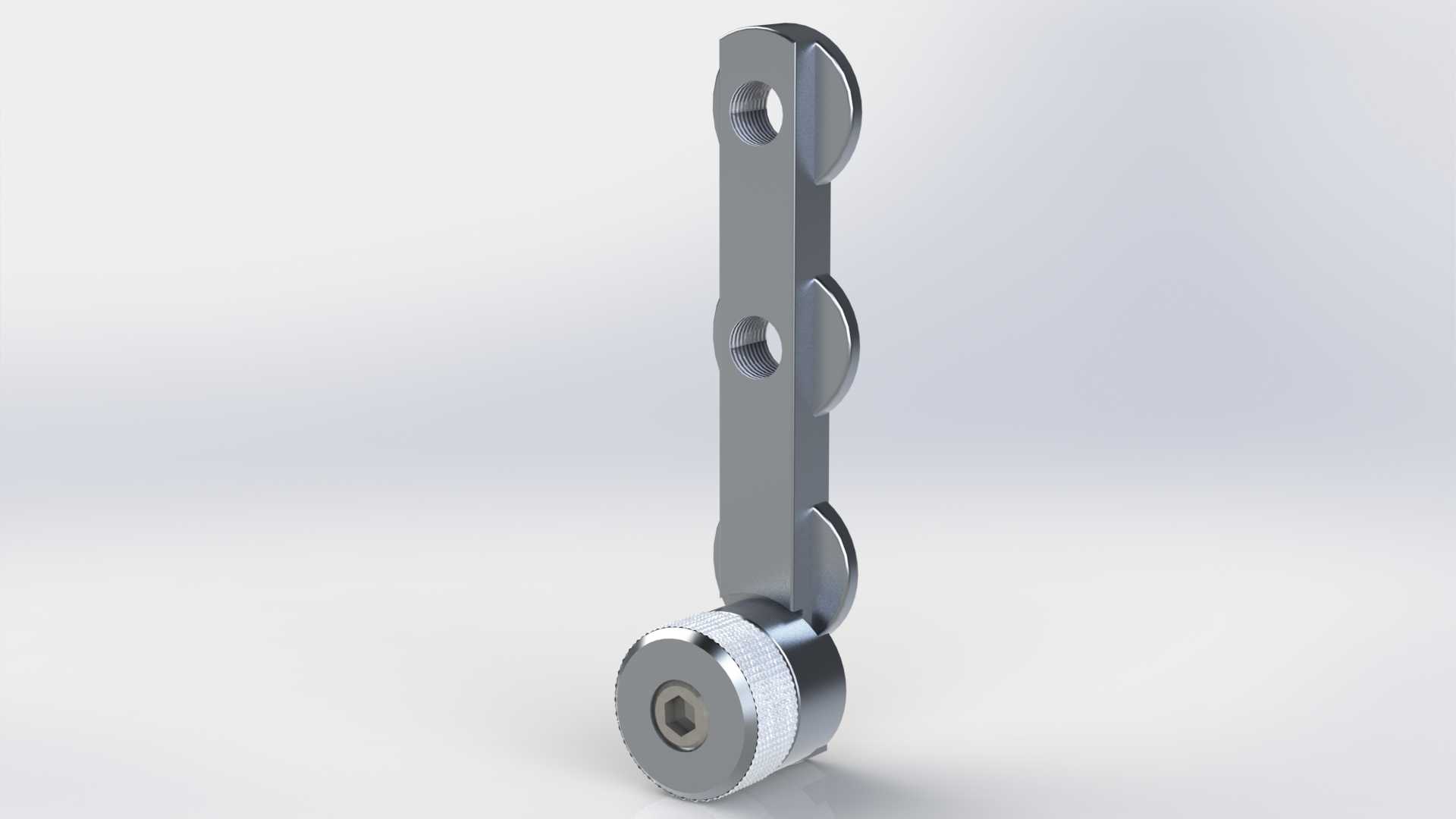

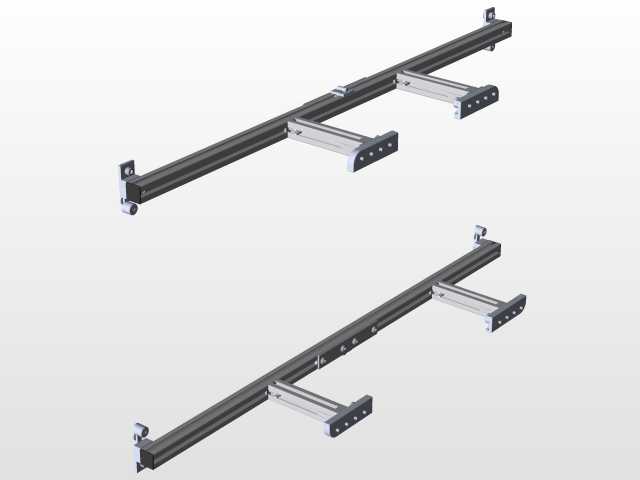

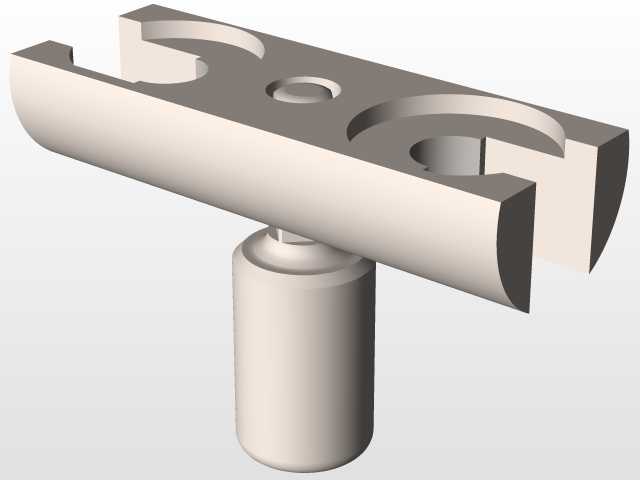

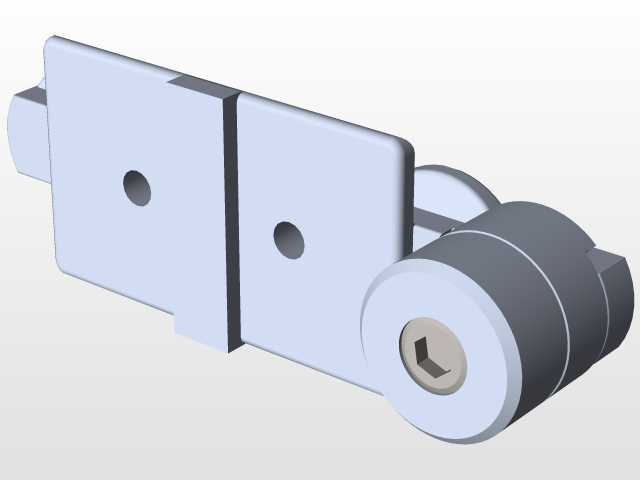

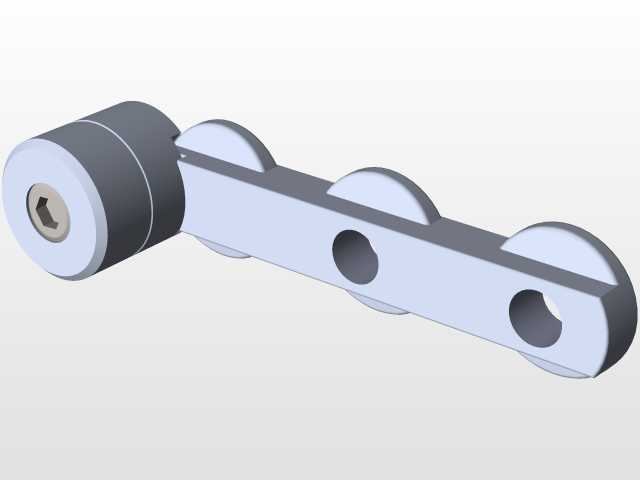

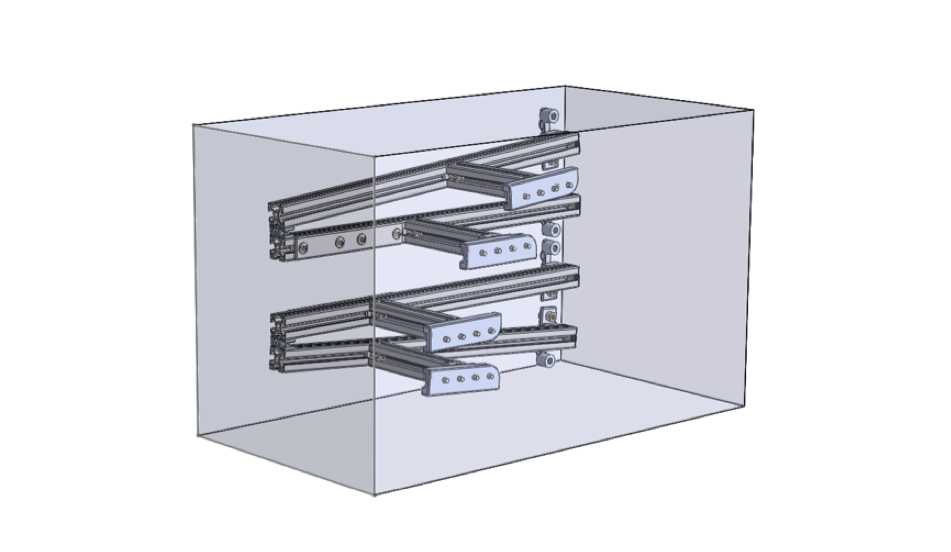

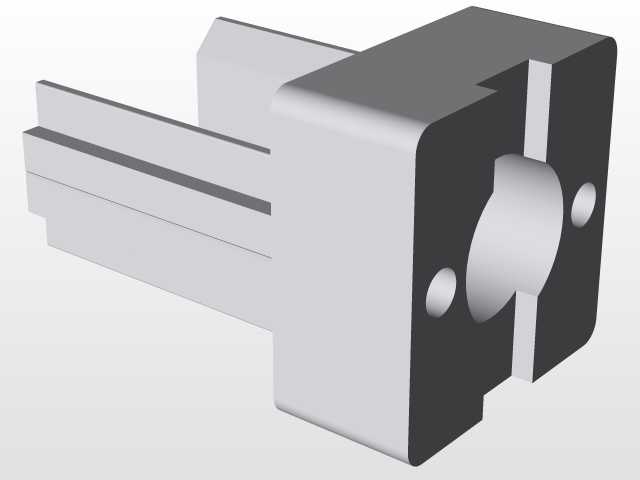

从结构设计逻辑来看，架体采用多层悬臂对称布局，每侧设置三层可滑动悬臂，悬臂上预留标准安装孔位，可直接固定实验安装板，也可拓展安装摄像头、数据采集模块等辅助设备，T型槽的内部空间可直接布设线缆，避免线缆外露干扰实验操作，也能防止舱内活动剐蹭线缆造成连接故障。架体底部设置专用座椅导轨连接接口，可直接与舱内标准座椅导轨对接，定位后通过弹簧加载锁止结构完成卡入定位，无需额外辅助固定件即可完成快速装拆，适配在轨快速更换实验载荷的操作需求。

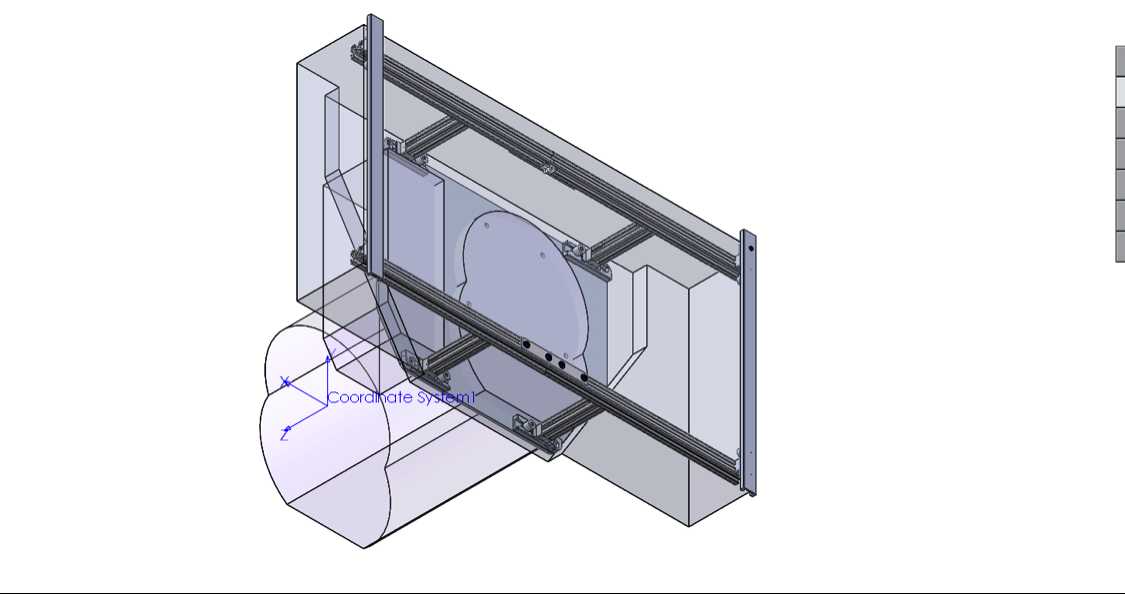

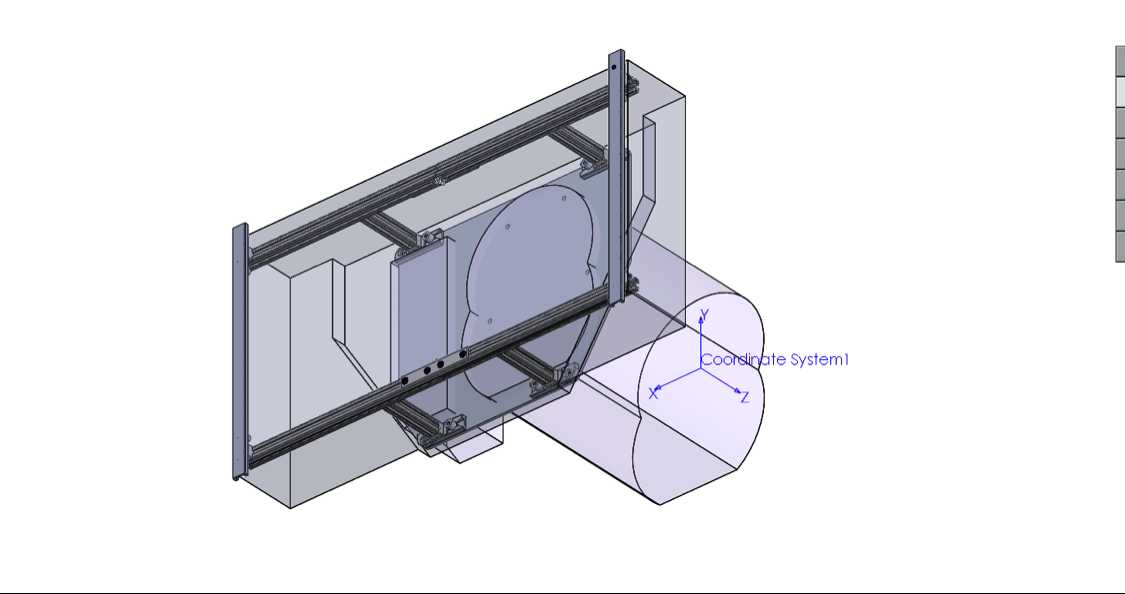

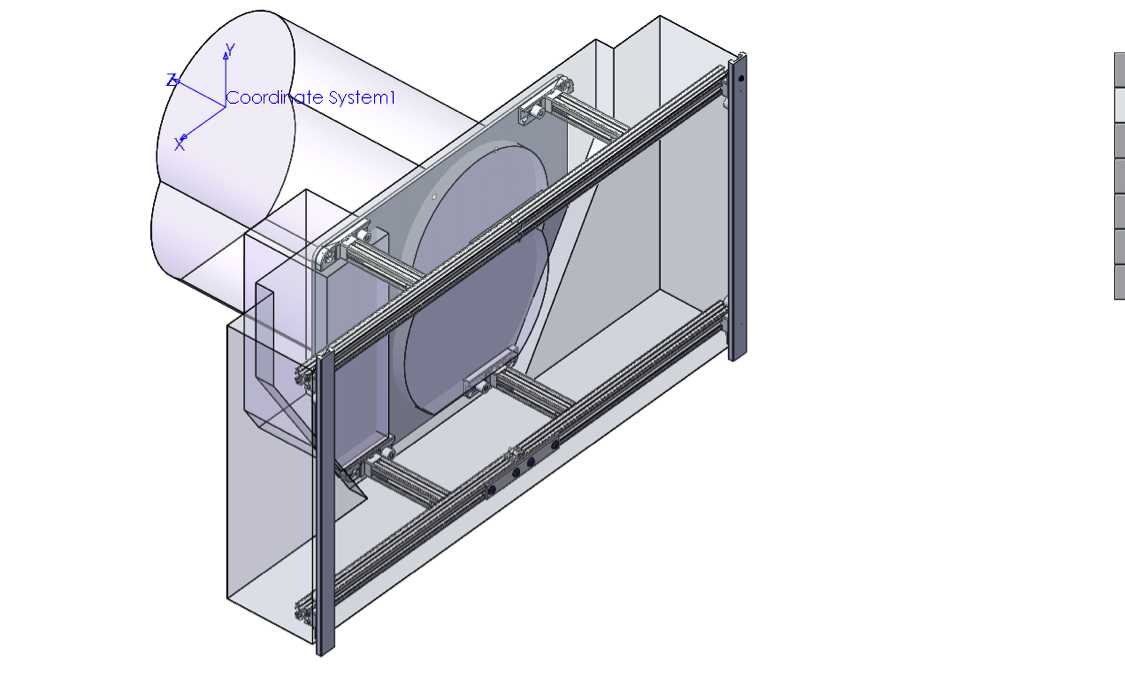

安装边界方面，整套架体适配8英寸见方的舱内安装开口，架体固定到位后，所有紧固件均采用12.9级高强度公制螺栓，螺栓连接部位通过较小的肩部直径和较短的螺纹旋合长度适配，配合部件自带的内螺纹实现可靠紧固，在轨组装操作时，仅需先将上下主轨展开卡入座椅导轨完成锁止，再滑动悬臂至目标位置锁紧四个紧固件，最后将实验安装板固定到悬臂座上即可完成部署，操作流程简单，无需复杂工具。

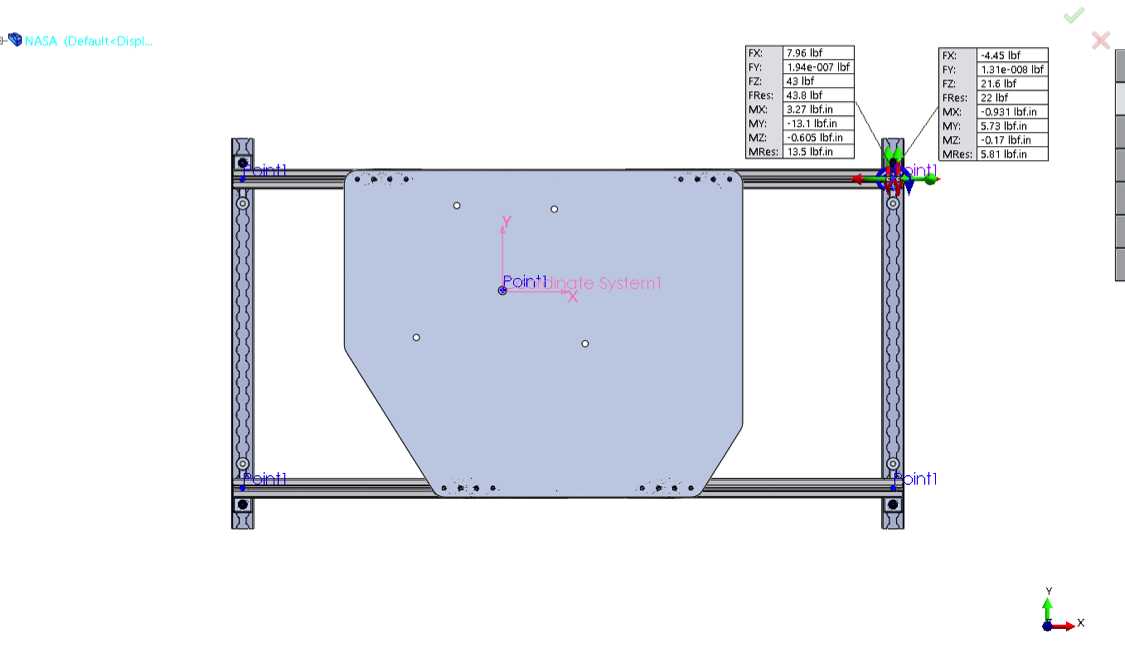

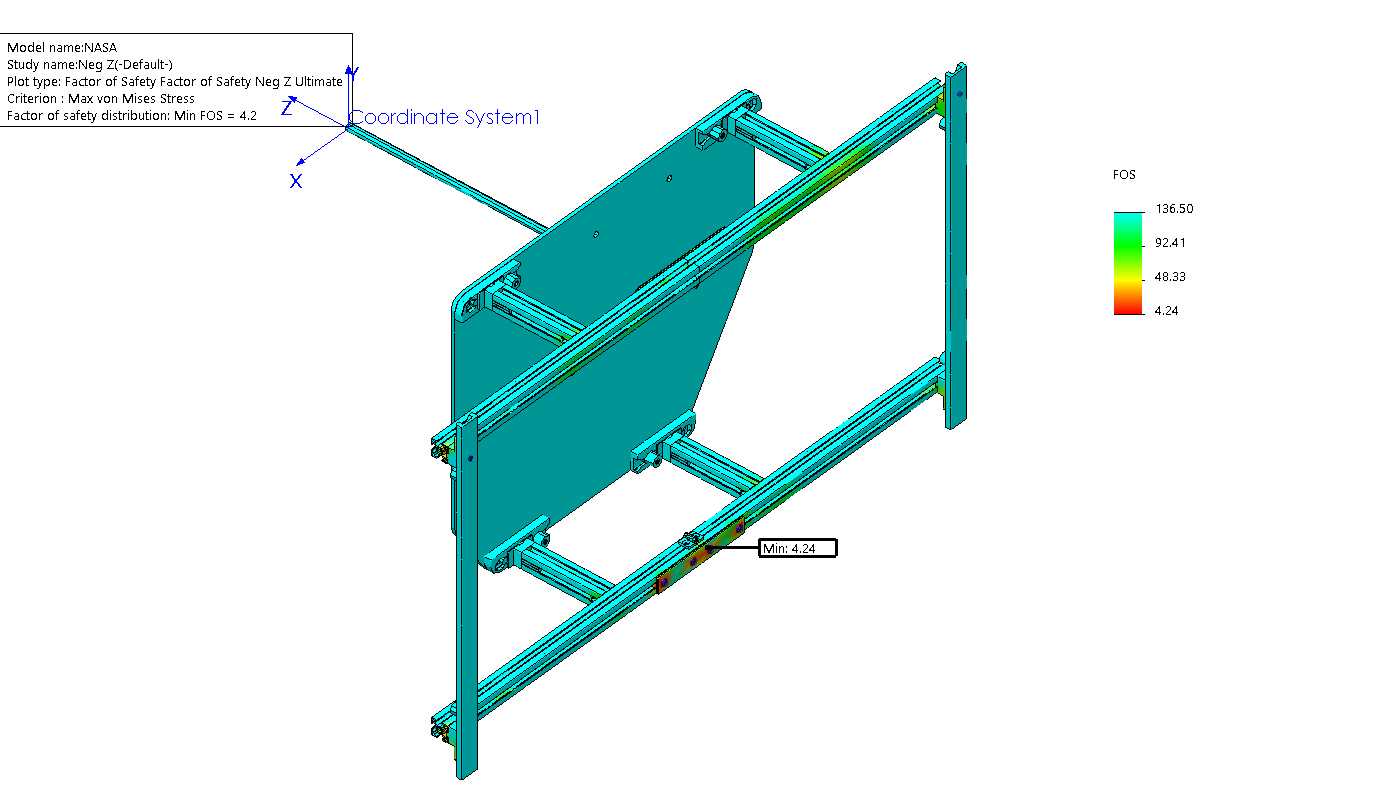

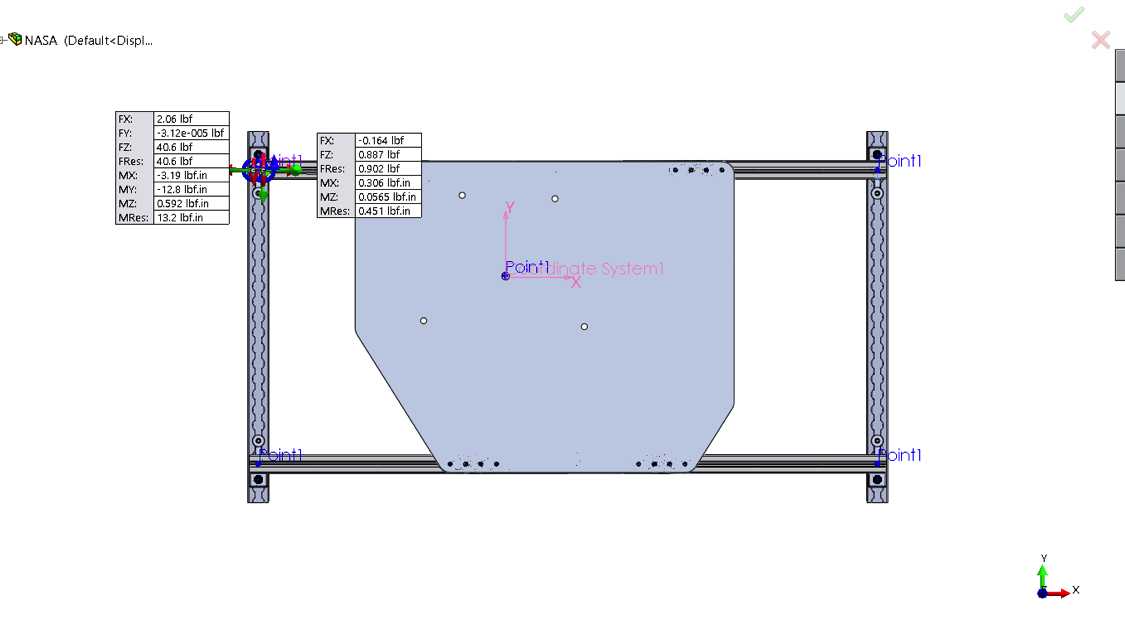

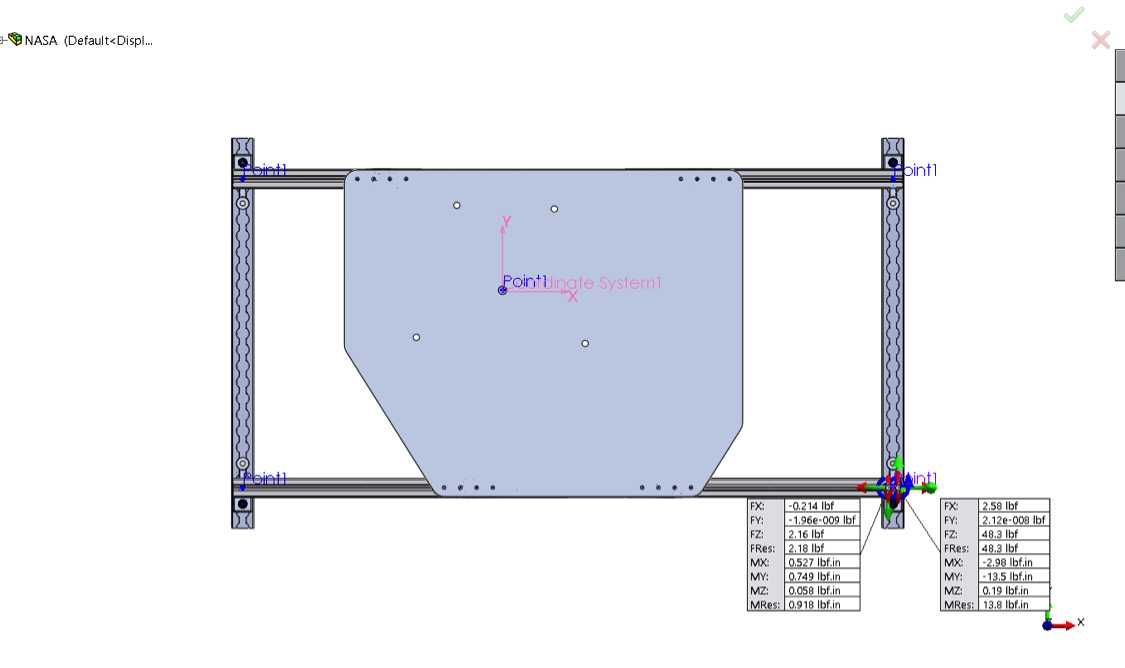

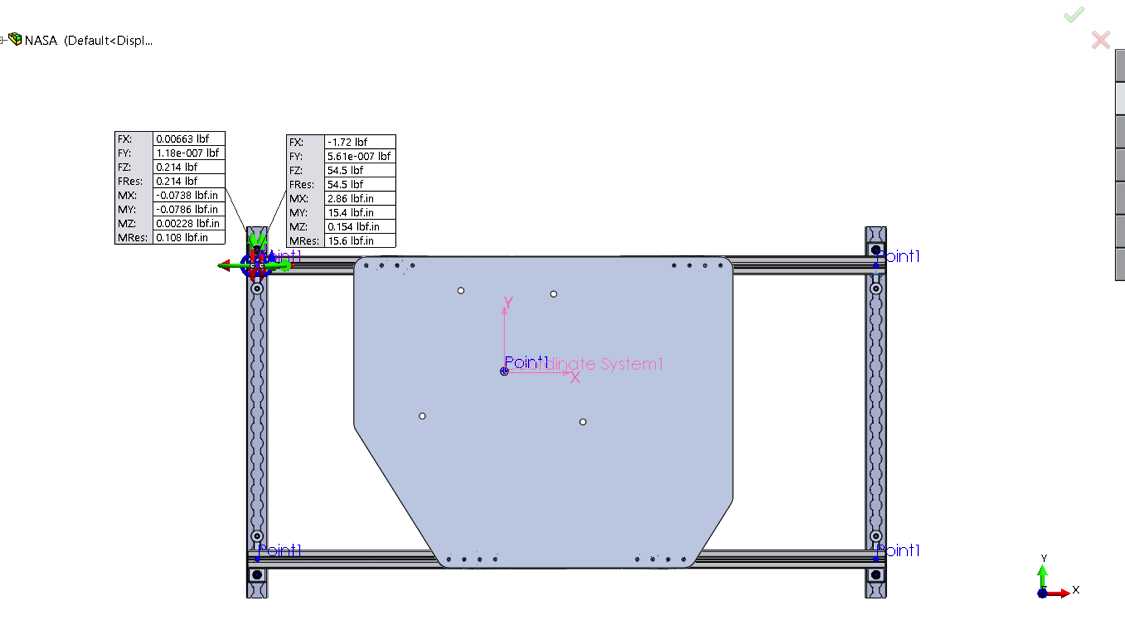

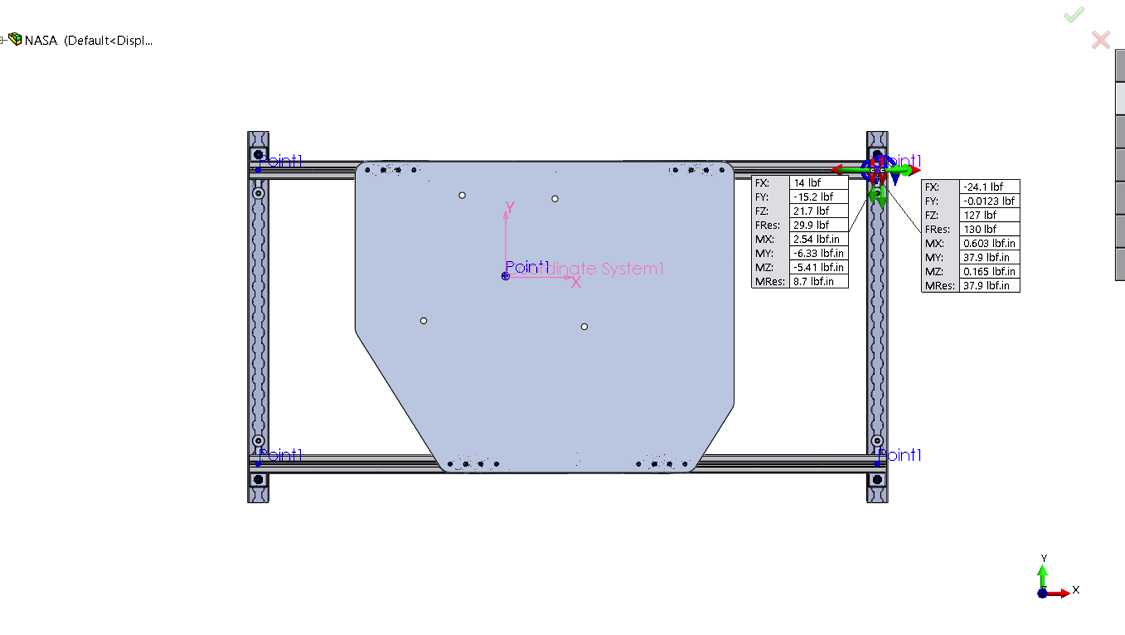

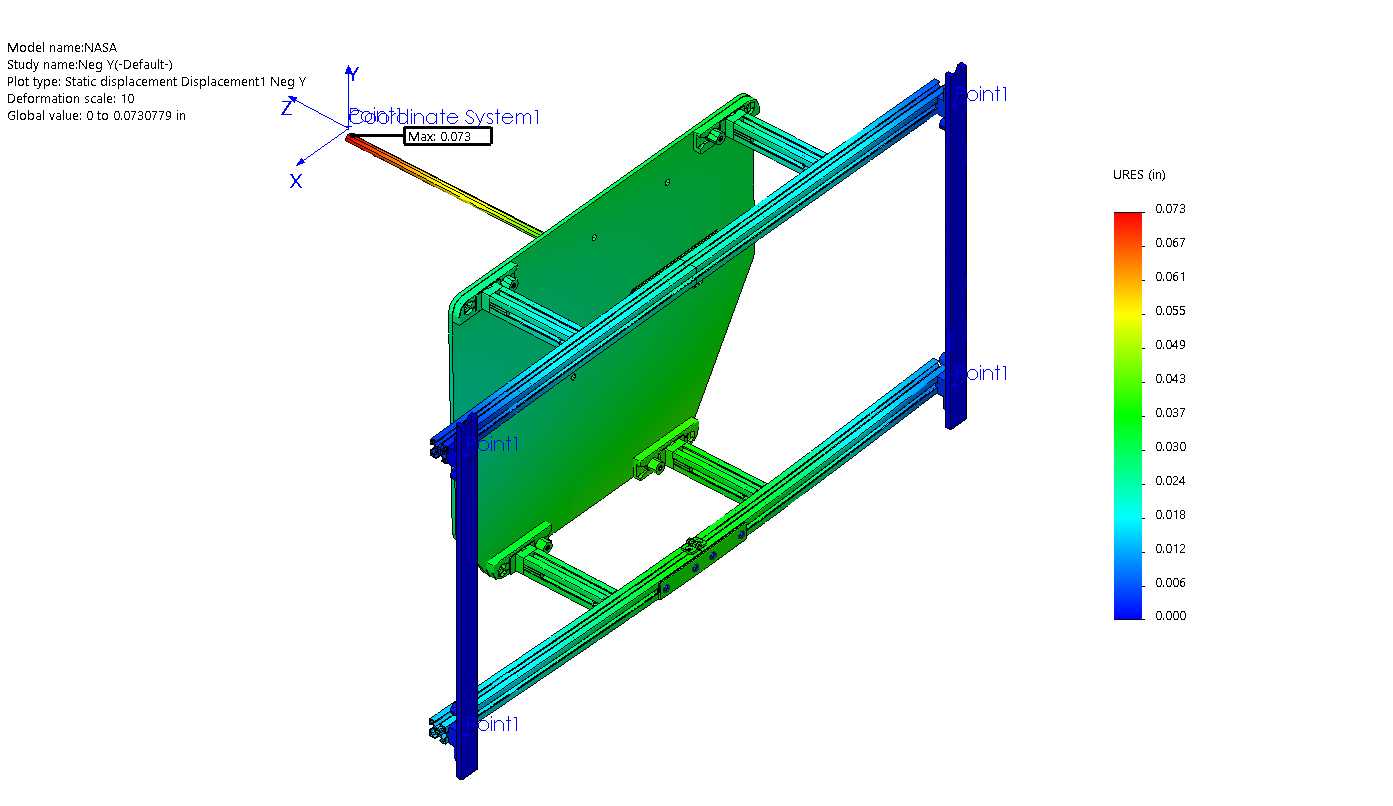

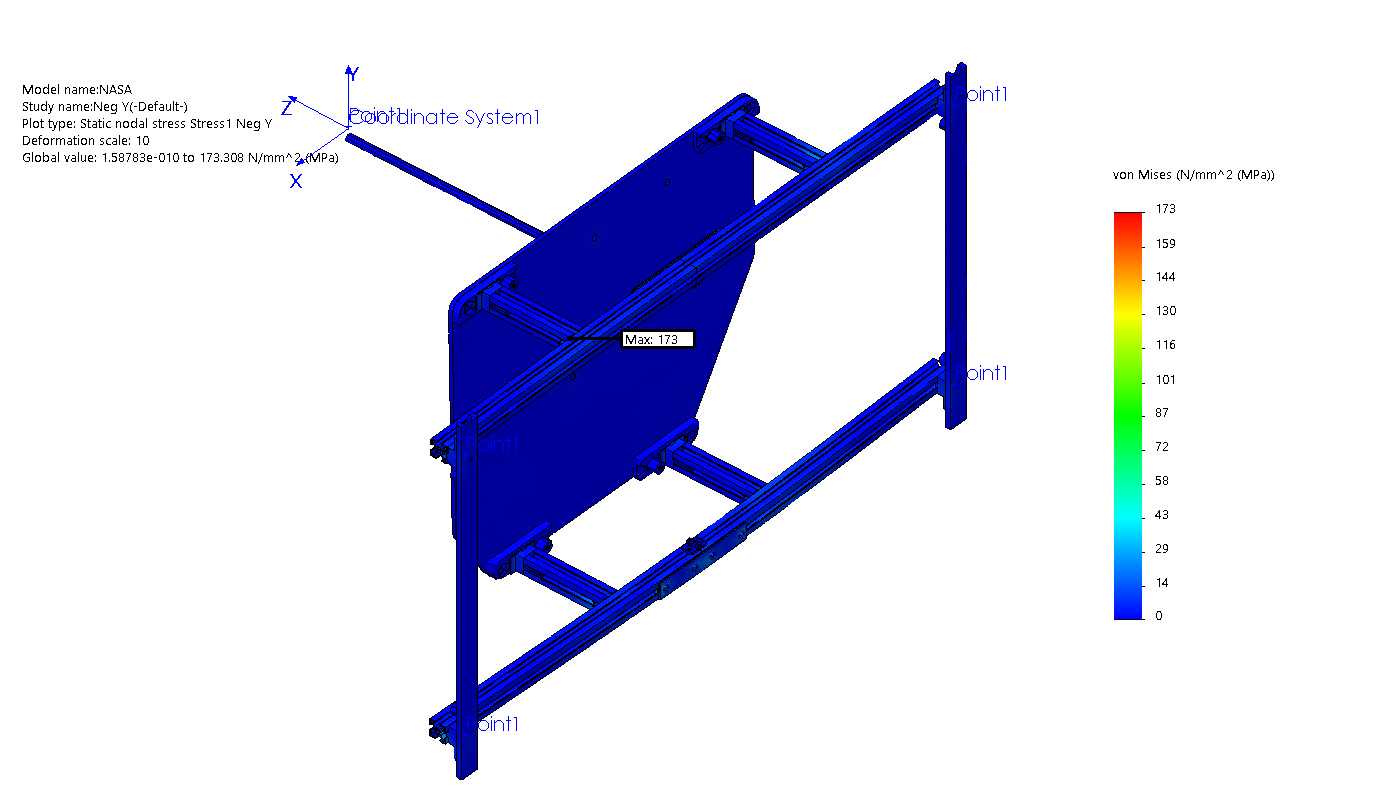

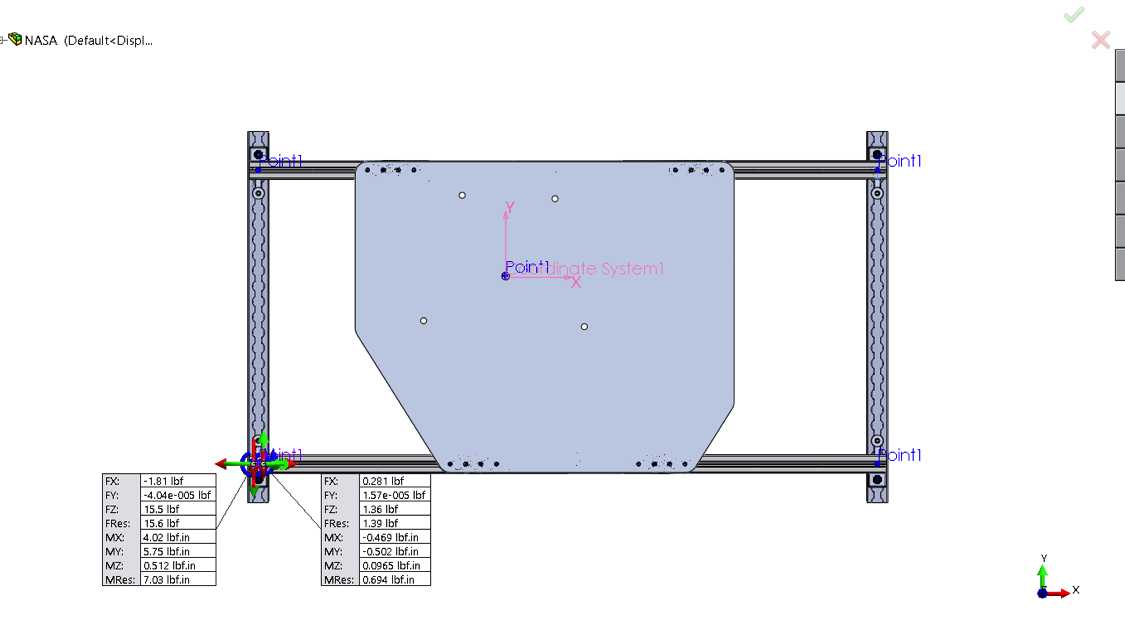

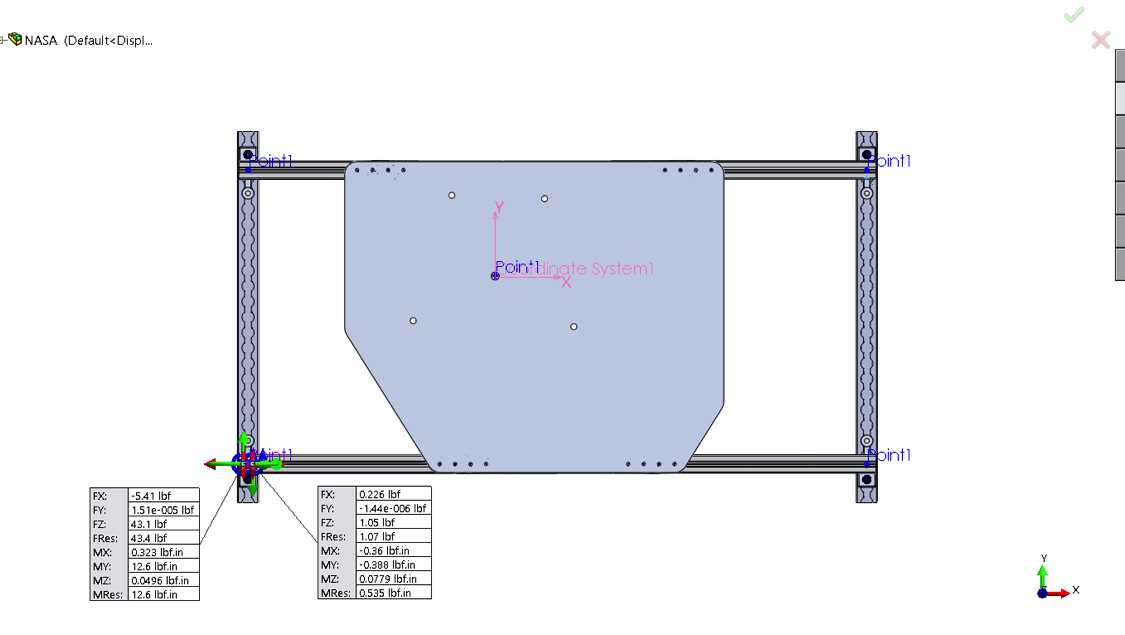

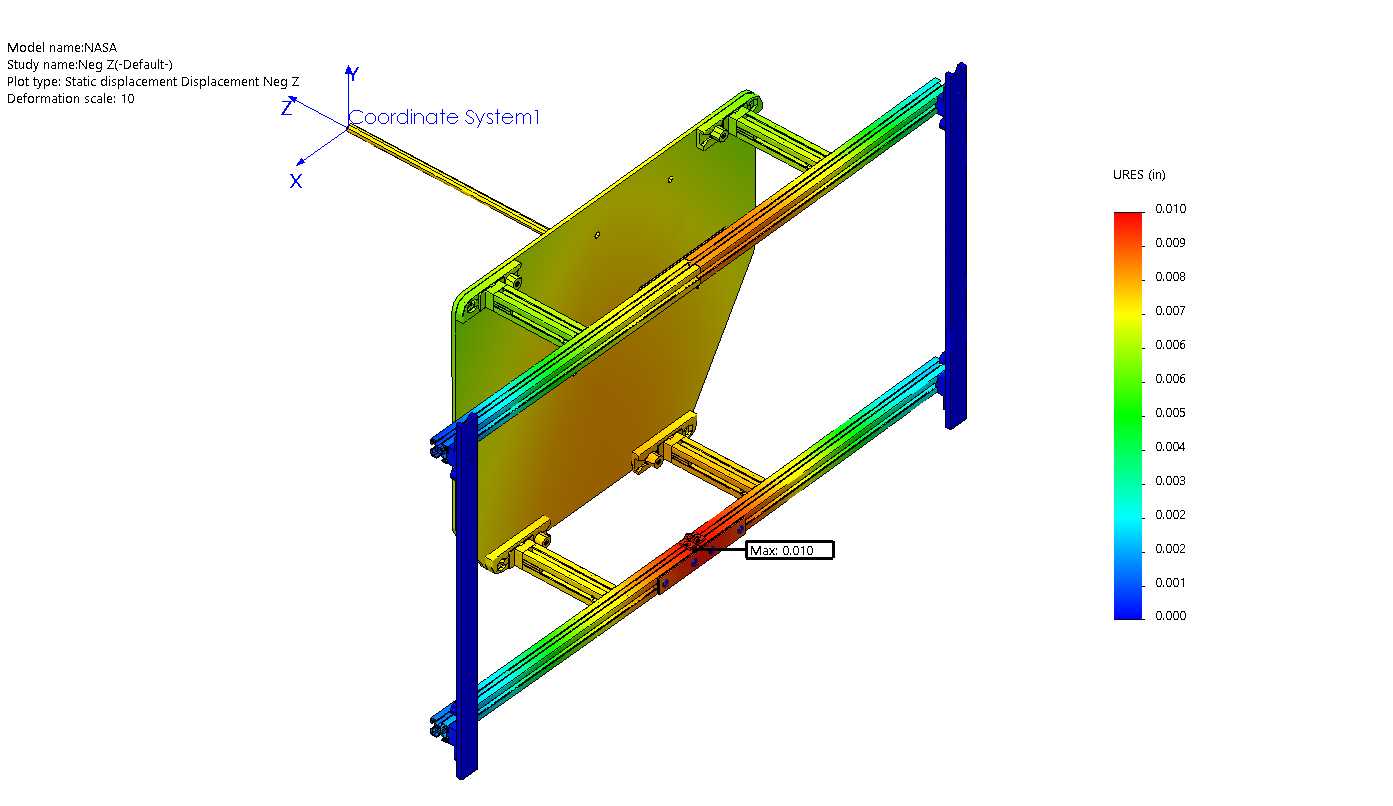

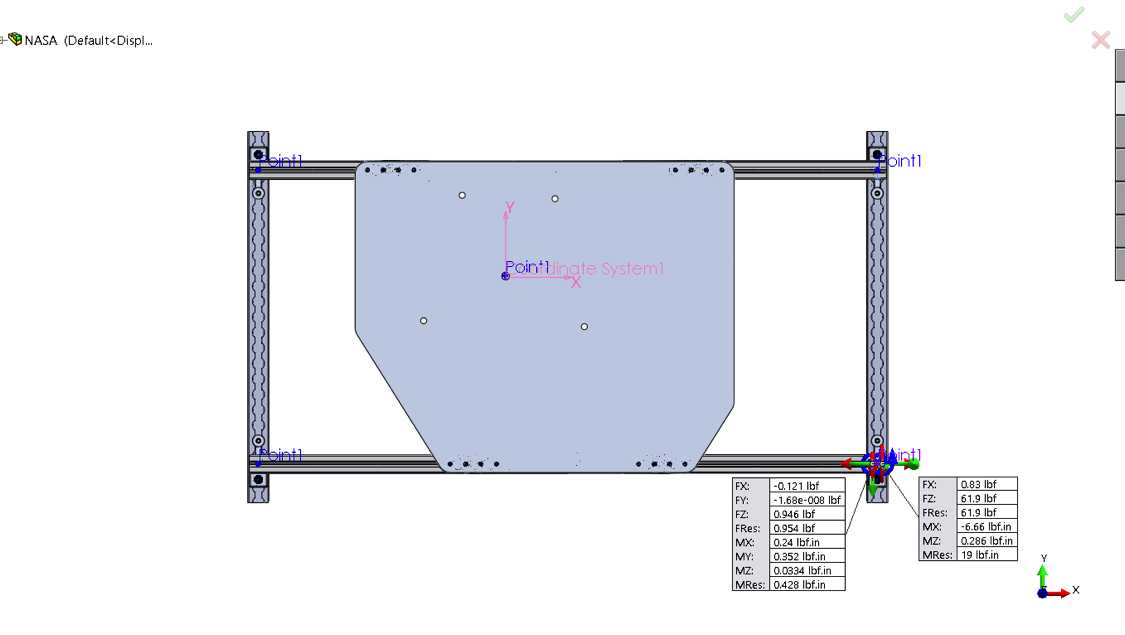

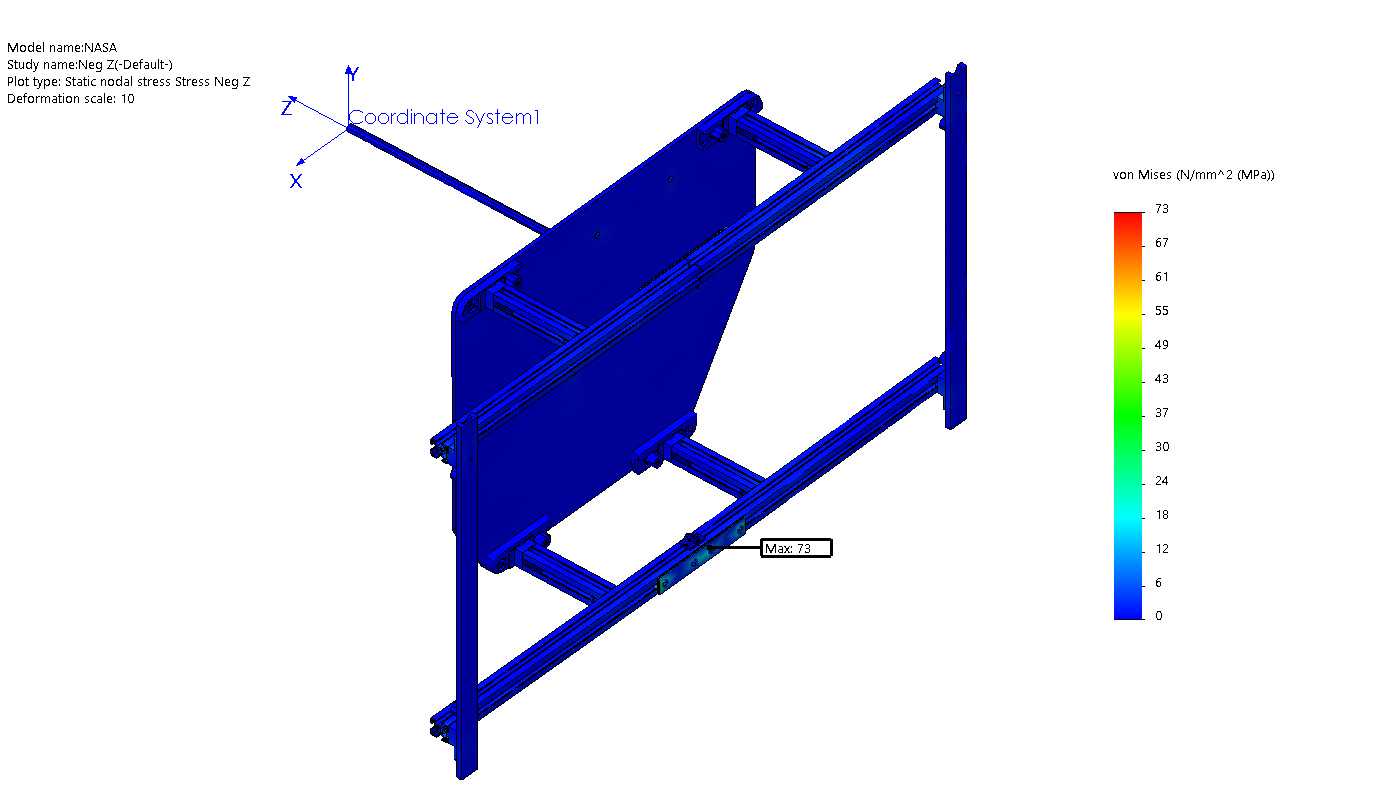

结构强度设计上，不带紧固件的架体自重控制在7.826磅，带全配套紧固件的总重为8.636磅，在保证结构刚度的前提下尽可能降低搭载重量，适配航天载荷的重量控制要求。所有连接触点均采用螺栓刚性连接，无多余柔性部件，可保证实验载荷的安装精度，避免在轨微振动环境下出现安装移位。设计阶段已完成对应工况的有限元分析，所有部件的受力均在材料许用值范围内，螺栓连接强度、悬臂挠度均满足航天搭载的安全要求，架体预留的拓展空间可允许其他机架安装的抽屉组件从前方8英寸开口处进入，完成设备快速更换操作，无需拆卸整个架体即可完成实验载荷的迭代更换，大幅提升舱内实验的操作效率。
