飞翼布局FPV无人飞行器结构设计

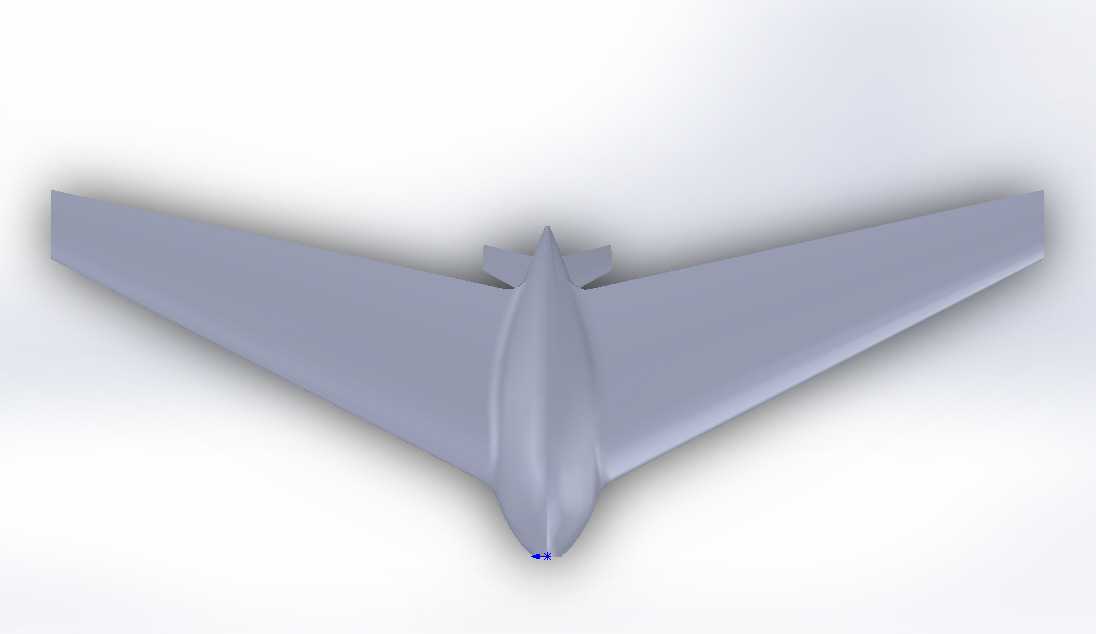

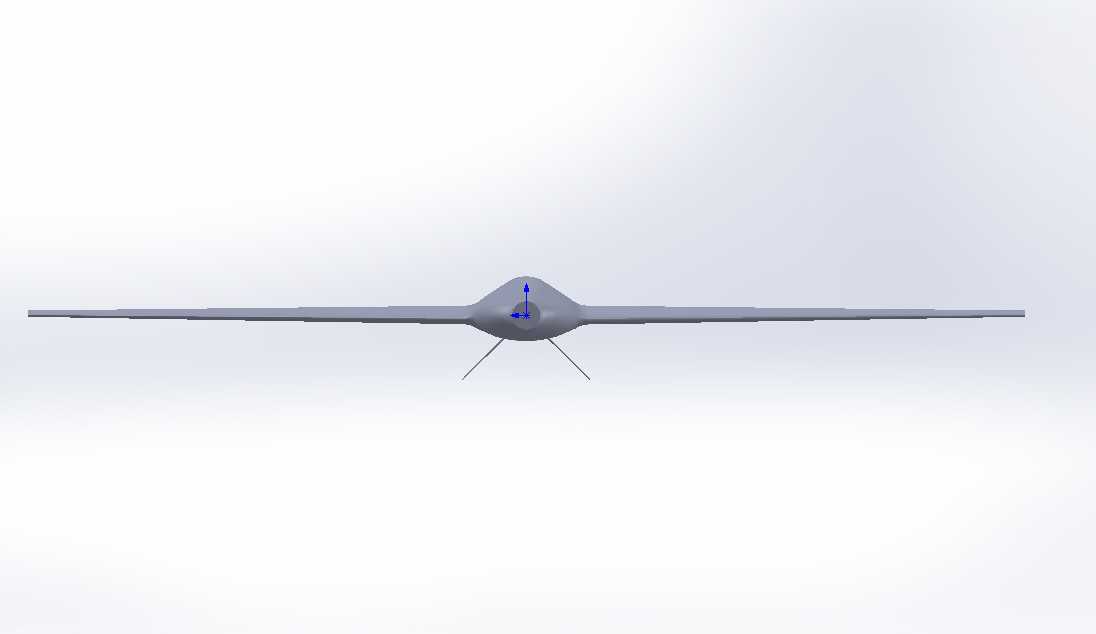

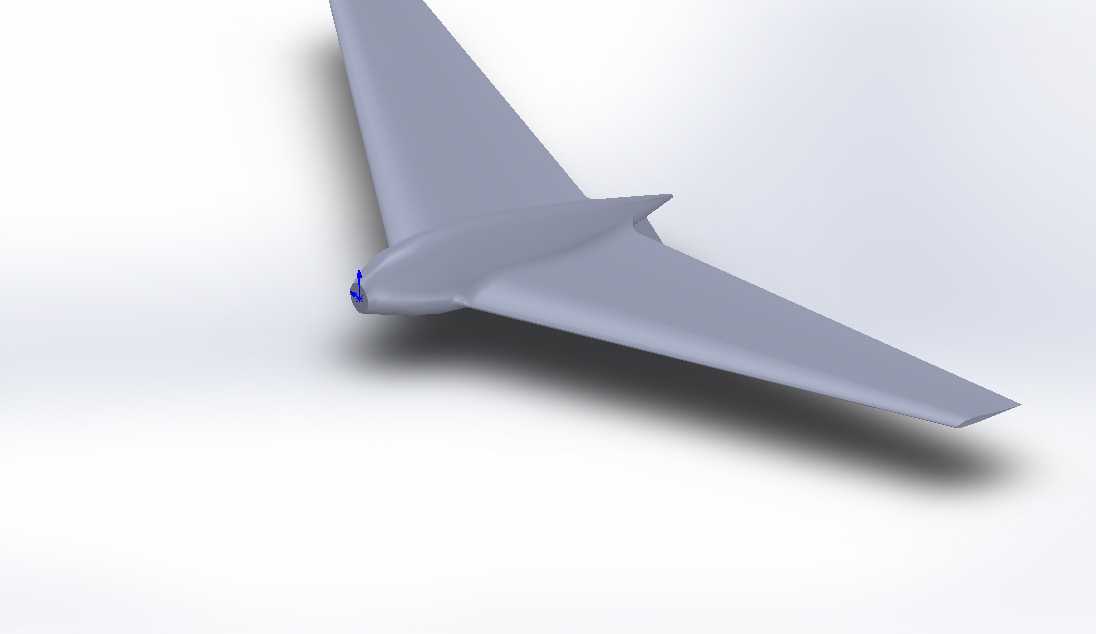

这款飞翼构型的无人飞行器，在结构设计阶段优先考虑了低空低速飞行场景下的气动效率，整体采用无尾飞翼一体化融合设计，取消了常规布局的水平尾翼与垂直尾翼结构，将机身与机翼完全融合为一个整体升力面，大幅降低了飞行过程中的诱导阻力，同时有效缩减了整机的雷达反射截面积，兼顾了低空作业的隐蔽性需求。从实际应用场景来看，该构型可适配低空航测、环境巡查、FPV竞速飞行等多种使用需求，飞翼布局的高升阻比特性能够在相同动力配置下，有效提升续航时长与飞行半径，适合小范围区域的常态化巡检作业。设计过程中，整机的重心位置严格匹配飞翼布局的气动焦点要求，将机载设备、动力模块的安装位置集中在机身中轴线附近，确保飞行过程中的纵向静稳定性，避免无尾布局容易出现的俯仰发散问题。机身头部预留了动力系统与摄像设备的安装空间，前缘采用钝头修形设计，既能够降低低速飞行时的气流分离概率，也为前置螺旋桨或动力装置留出了足够的安装间隙，避免桨叶转动时与机身结构产生干涉。机翼部分采用大后掠角梯形翼设计，翼尖做了切尖处理，能够有效减缓翼尖涡的强度，降低巡航状态下的诱导阻力，同时机翼的相对厚度从翼根到翼尖逐步递减，在保证翼根结构强度满足起降、机动过载要求的前提下，尽可能降低机翼的结构重量。整机的安装边界设计充分考虑了便携性需求，机翼与机身采用一体化成型思路，减少了分体装配带来的结构间隙与气动干扰，外轮廓无突出的结构凸起，所有机载设备的安装位都做了埋入式设计，既能够降低飞行阻力，也能避免设备外露在复杂气象环境下出现损坏。在结构强度设计上，翼根位置的承力结构做了局部加强，能够承受机动飞行、起降冲击带来的弯曲载荷，机身腹部预留了起落架或者弹射起飞的接口位置，可适配手抛、弹射、滑跑等多种起降方式，不需要复杂的配套起降场地，适合外场快速部署作业。飞翼后缘预留了操纵面的安装位置，通过升降副翼的差动与同向偏转，同时实现俯仰与滚转方向的姿态控制，省去了专门的方向舵结构，简化了操纵机构的设计复杂度，也进一步降低了整机的结构重量与维护难度。
