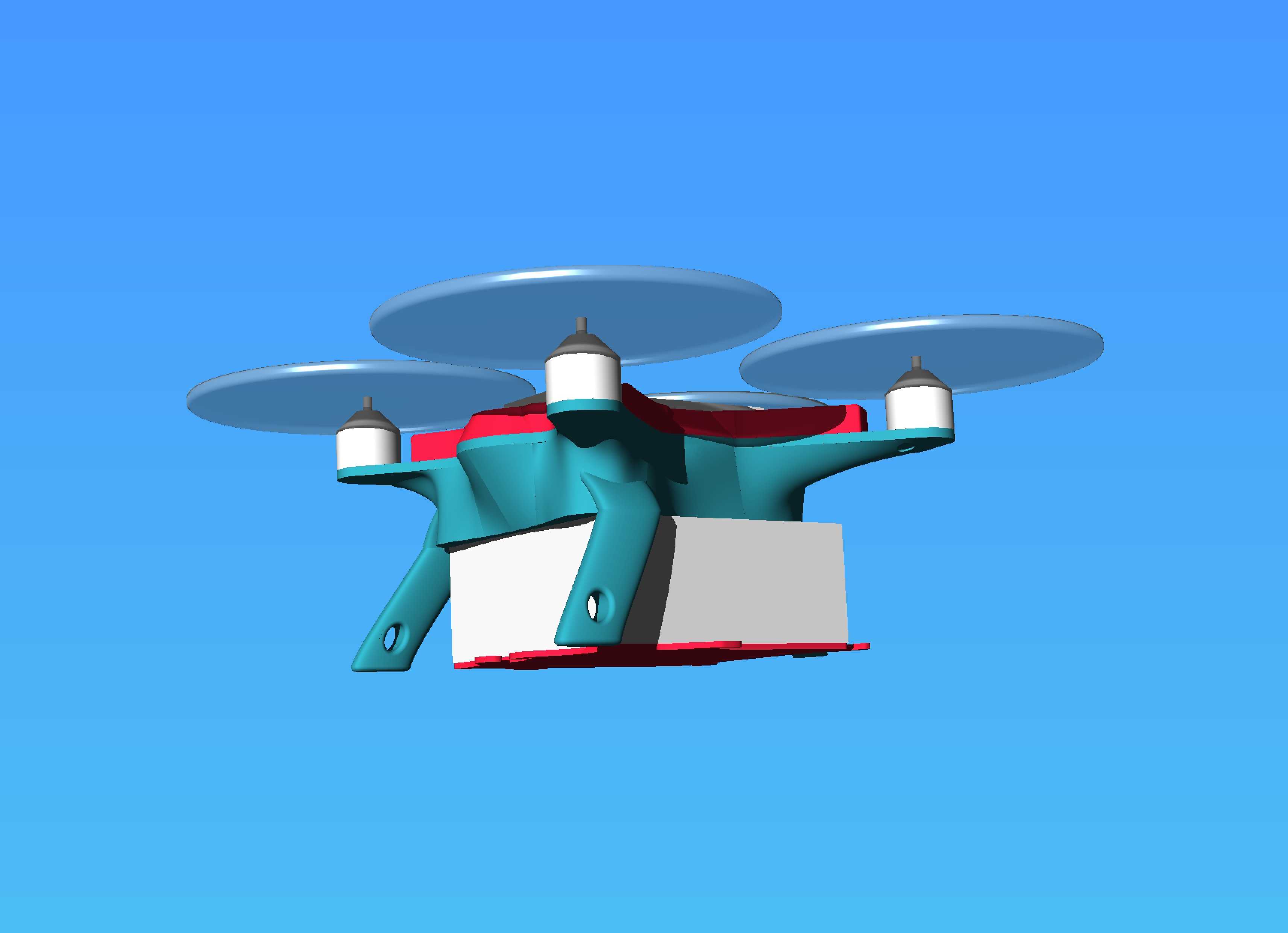

小型四旋翼多用途无人飞行器结构设计

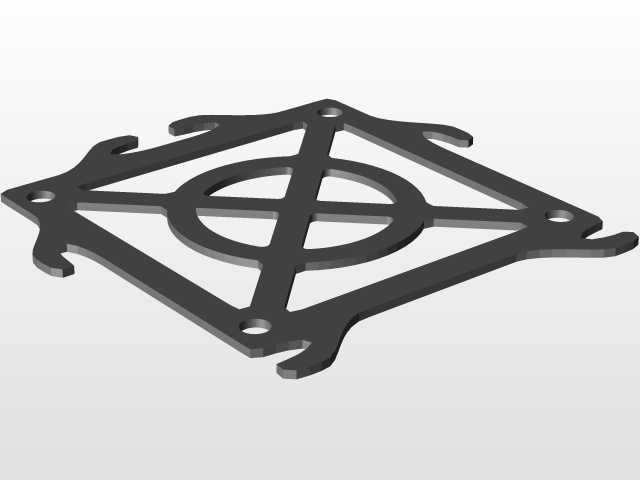

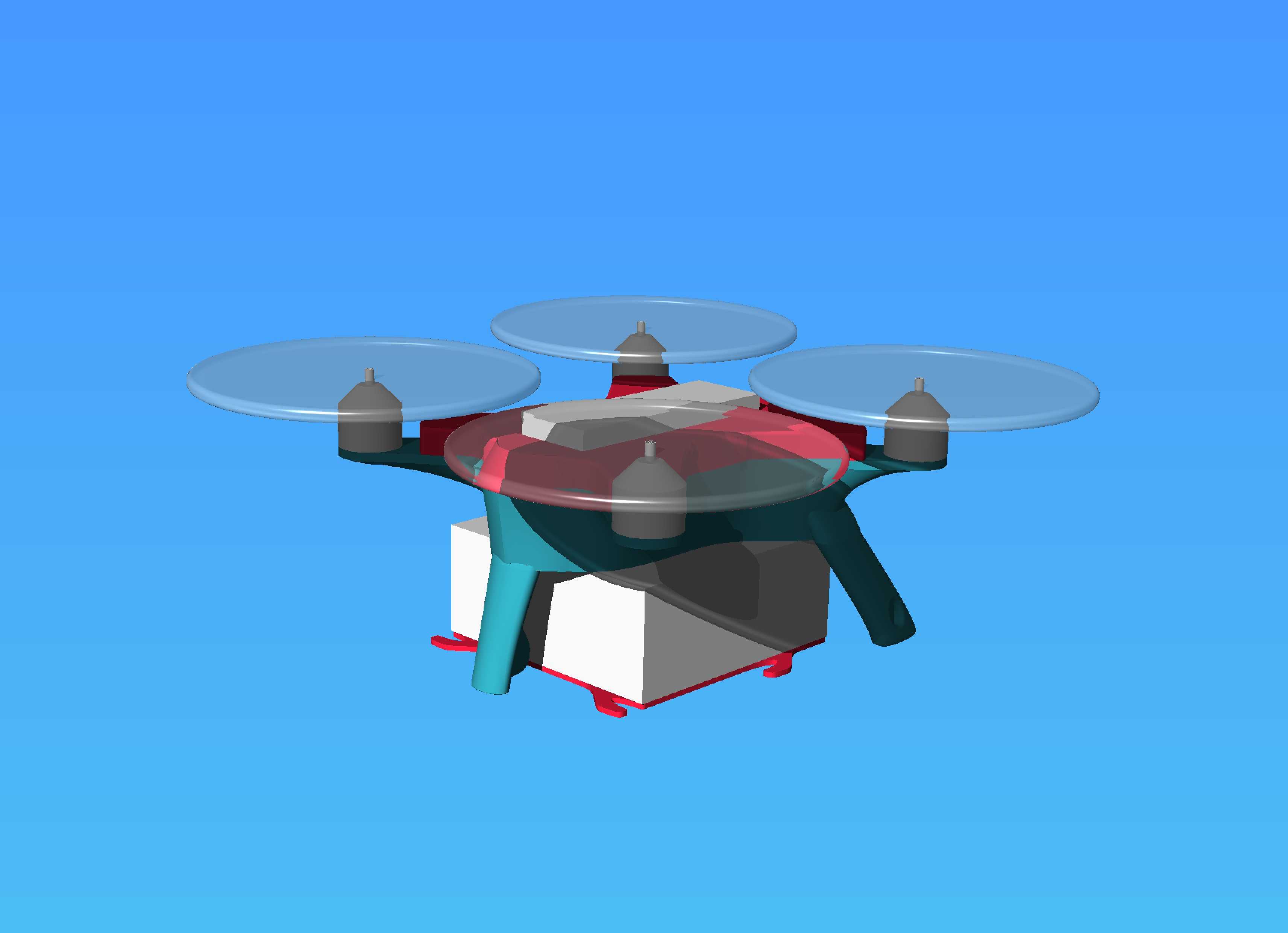

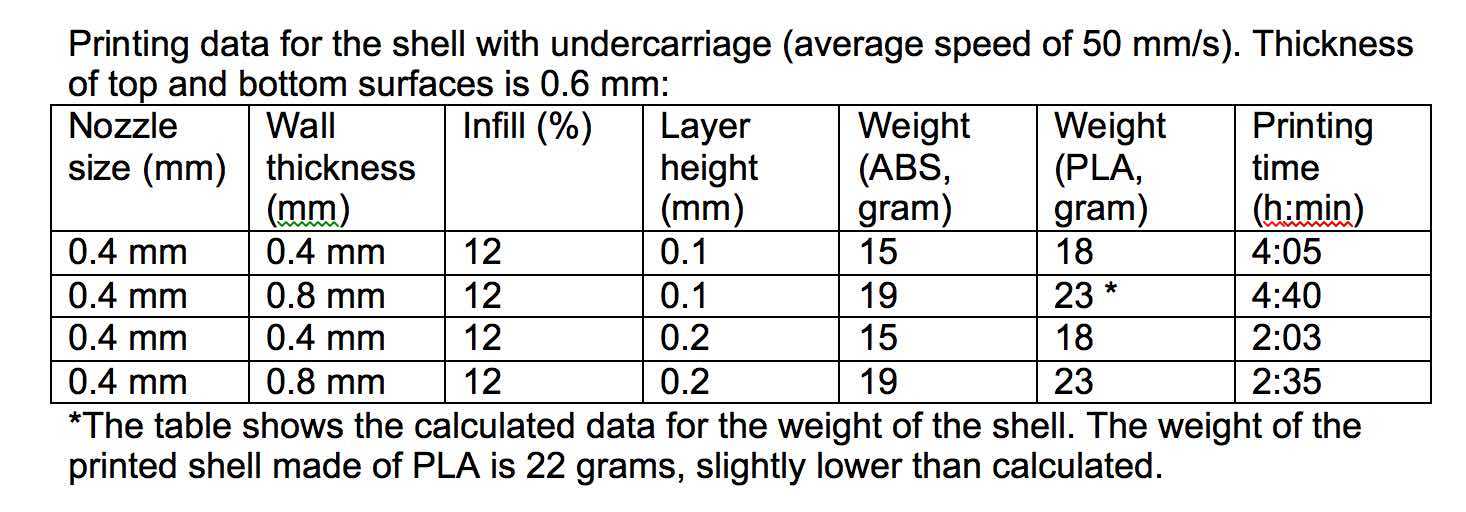

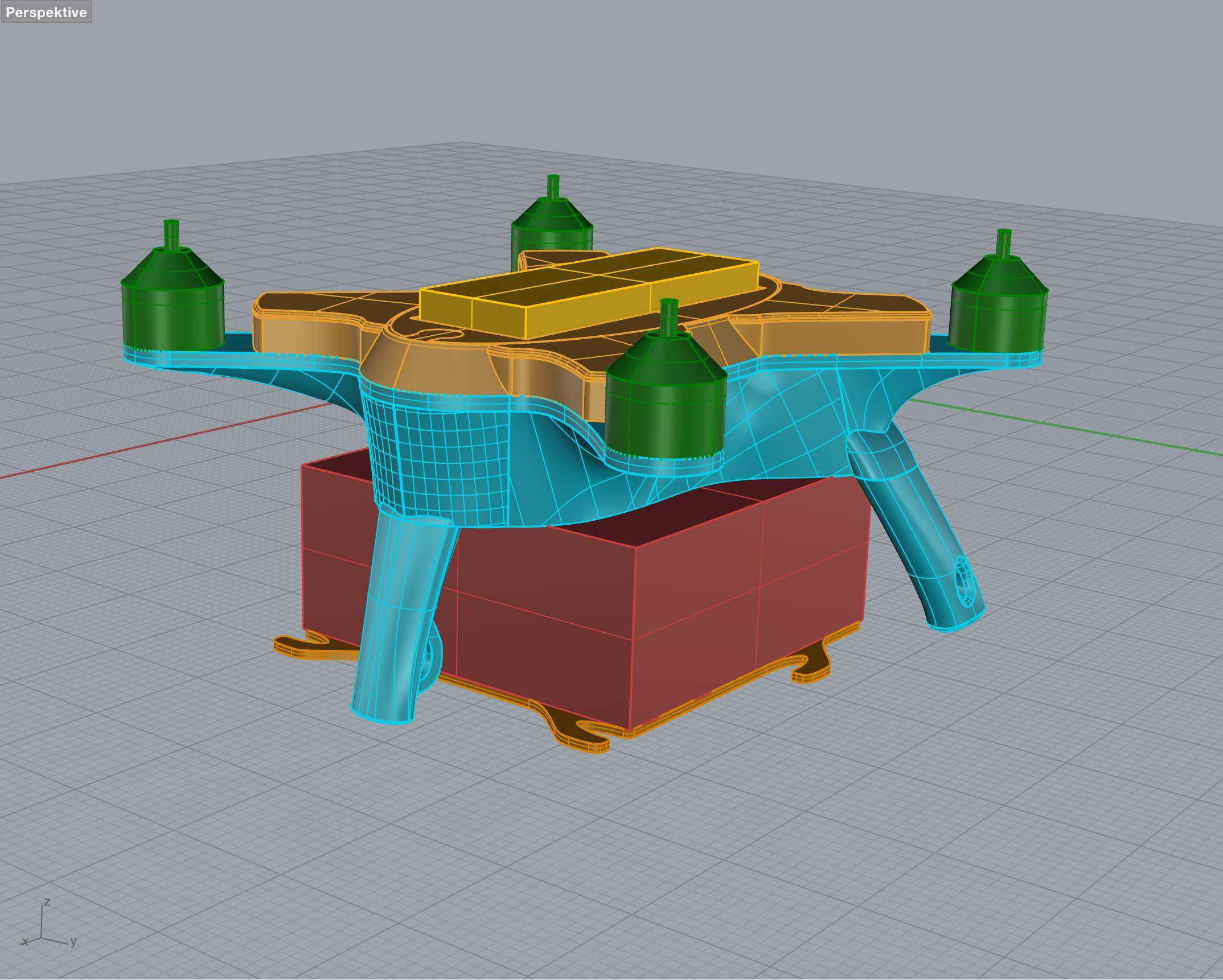

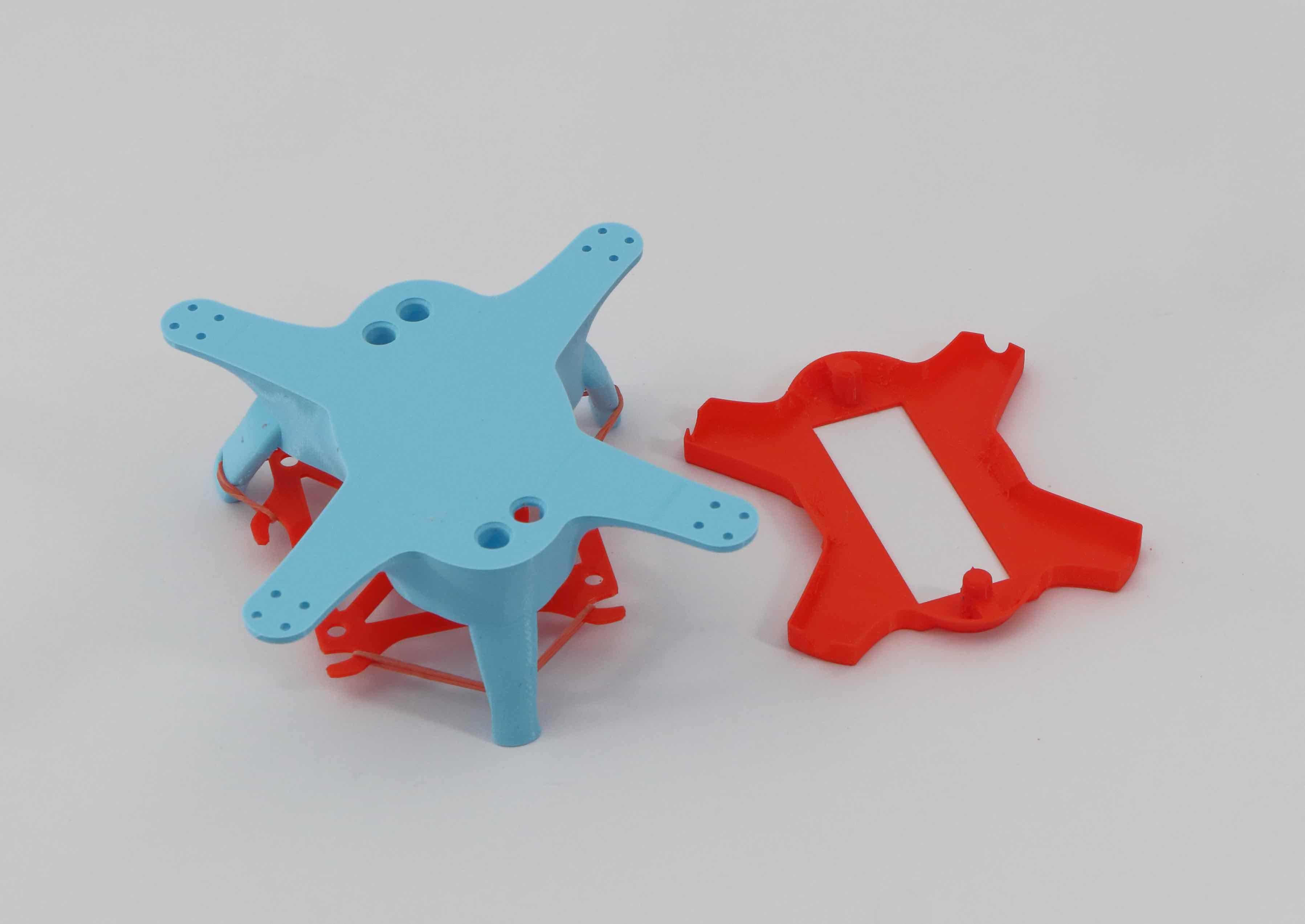

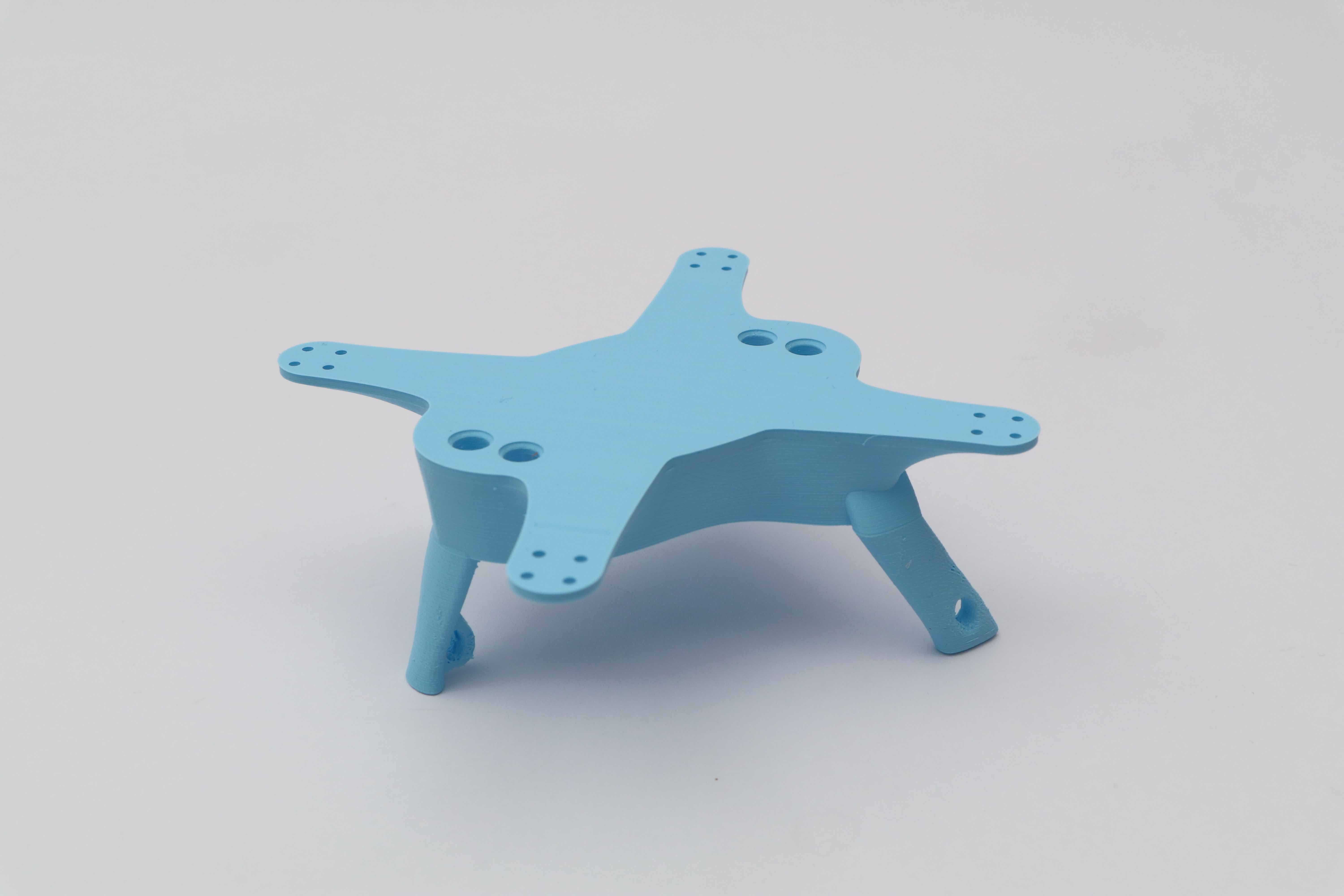

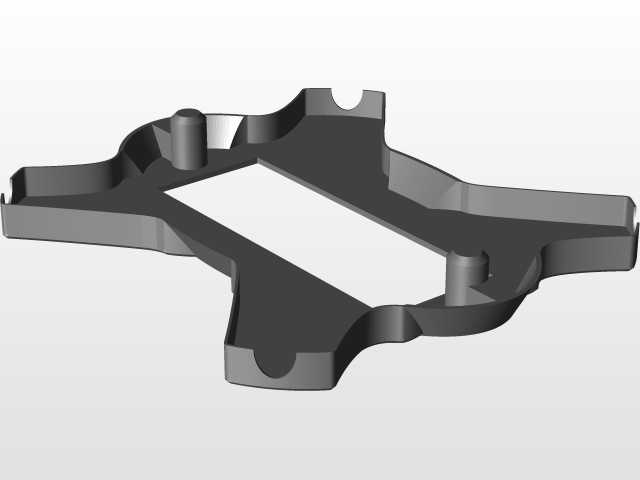

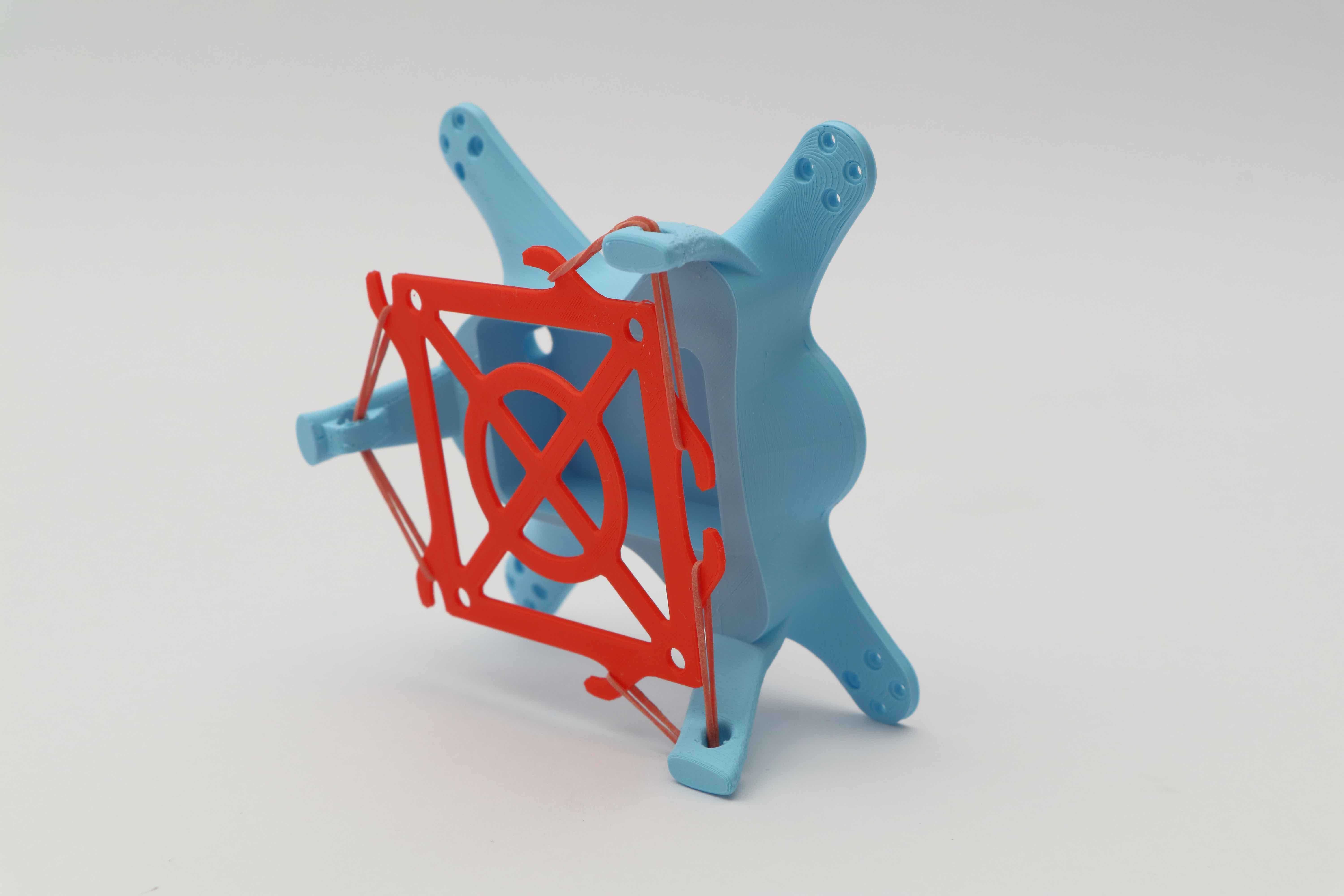

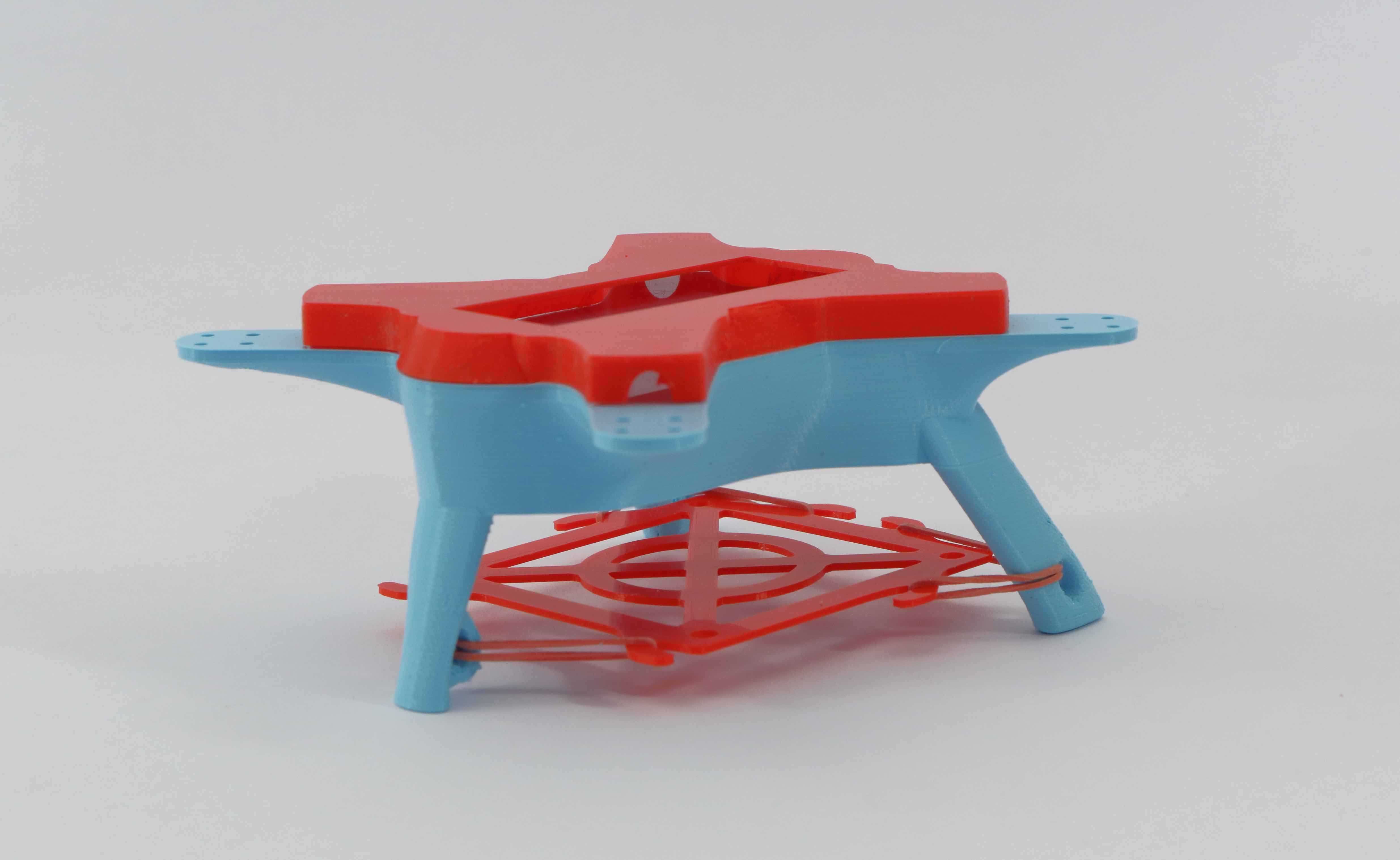

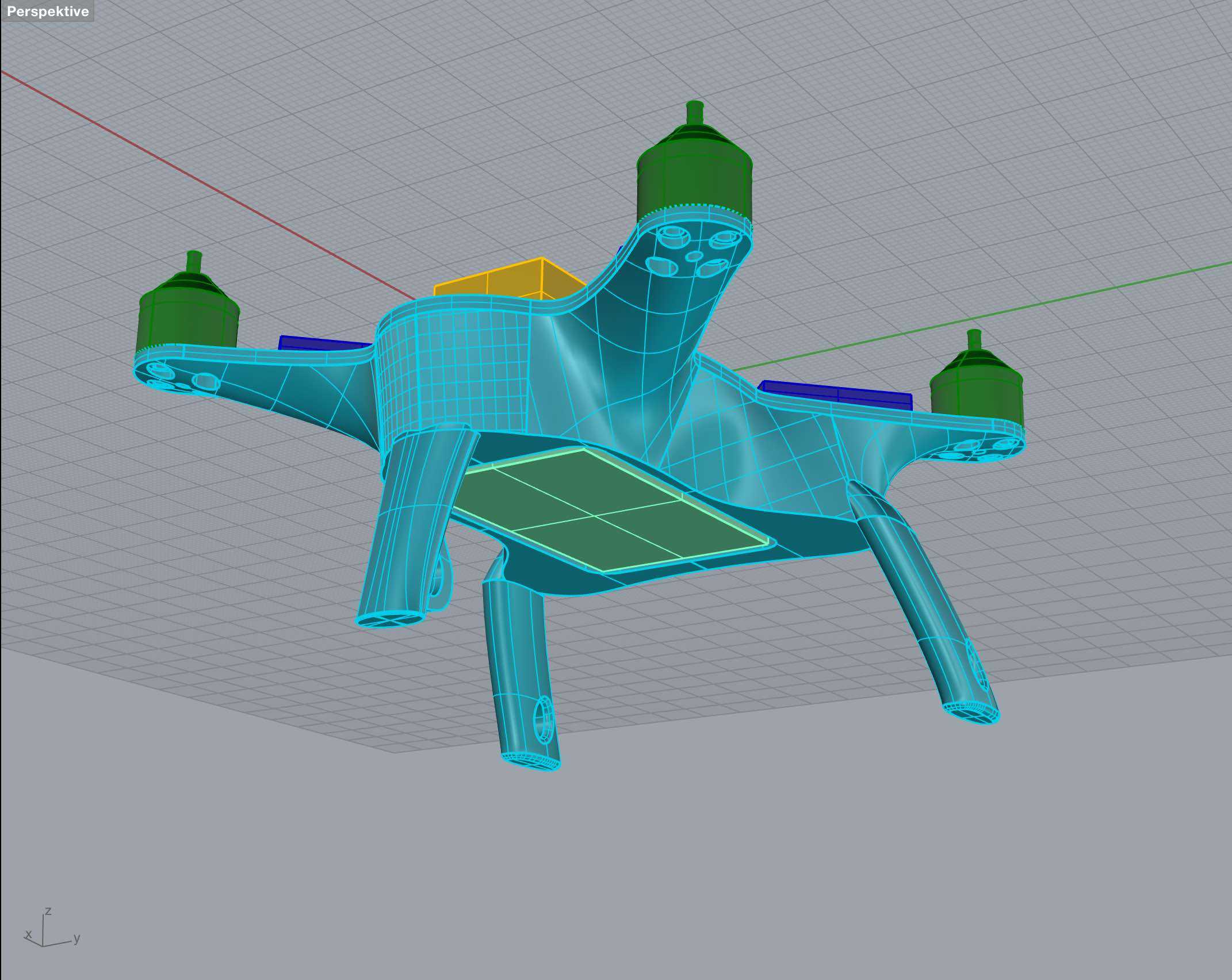

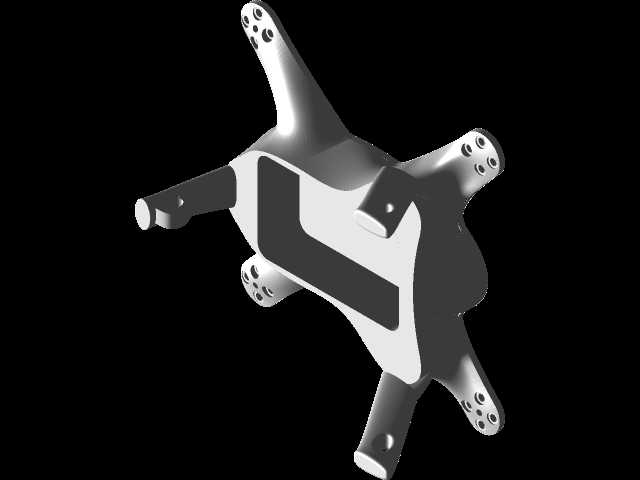

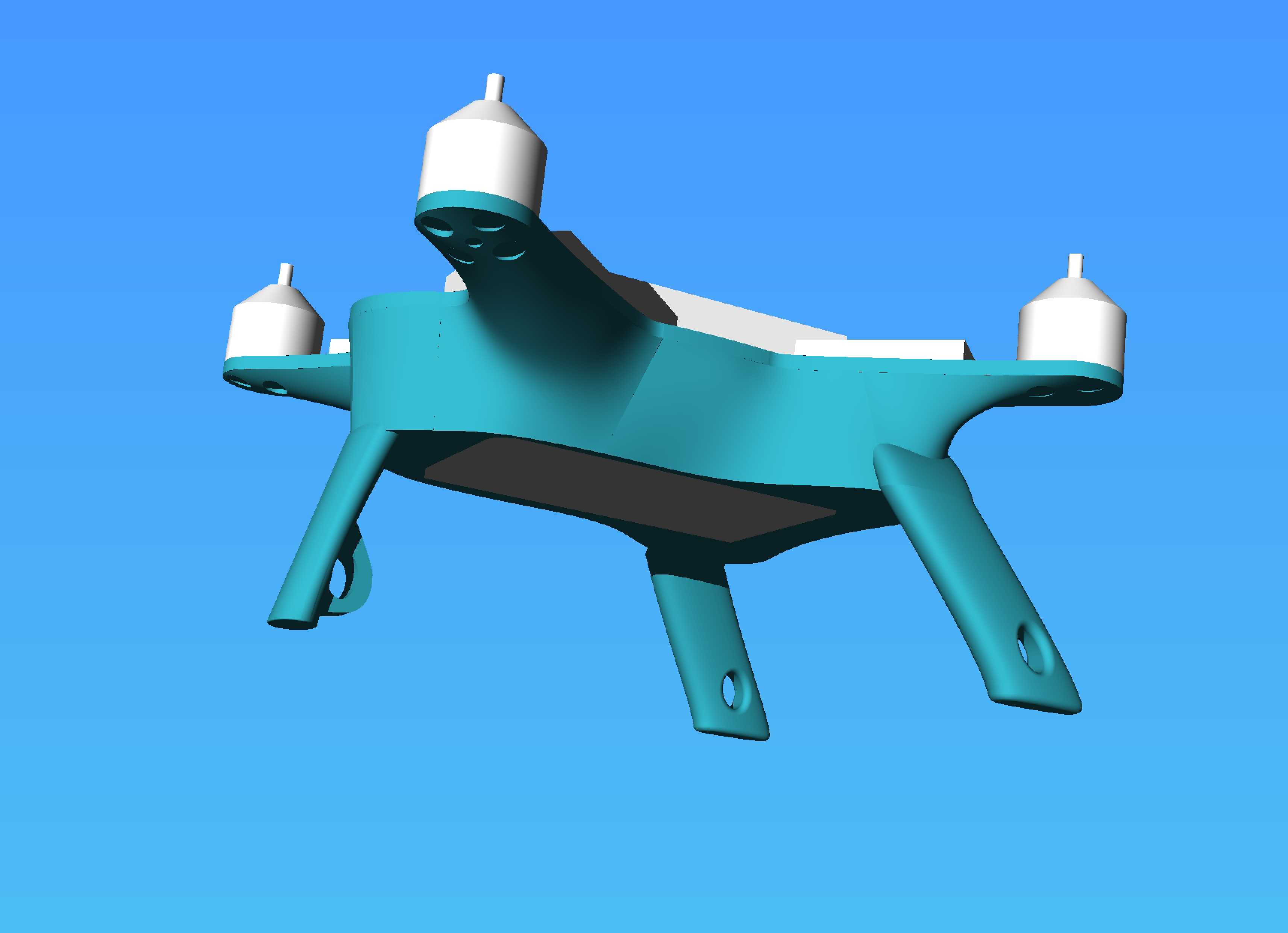

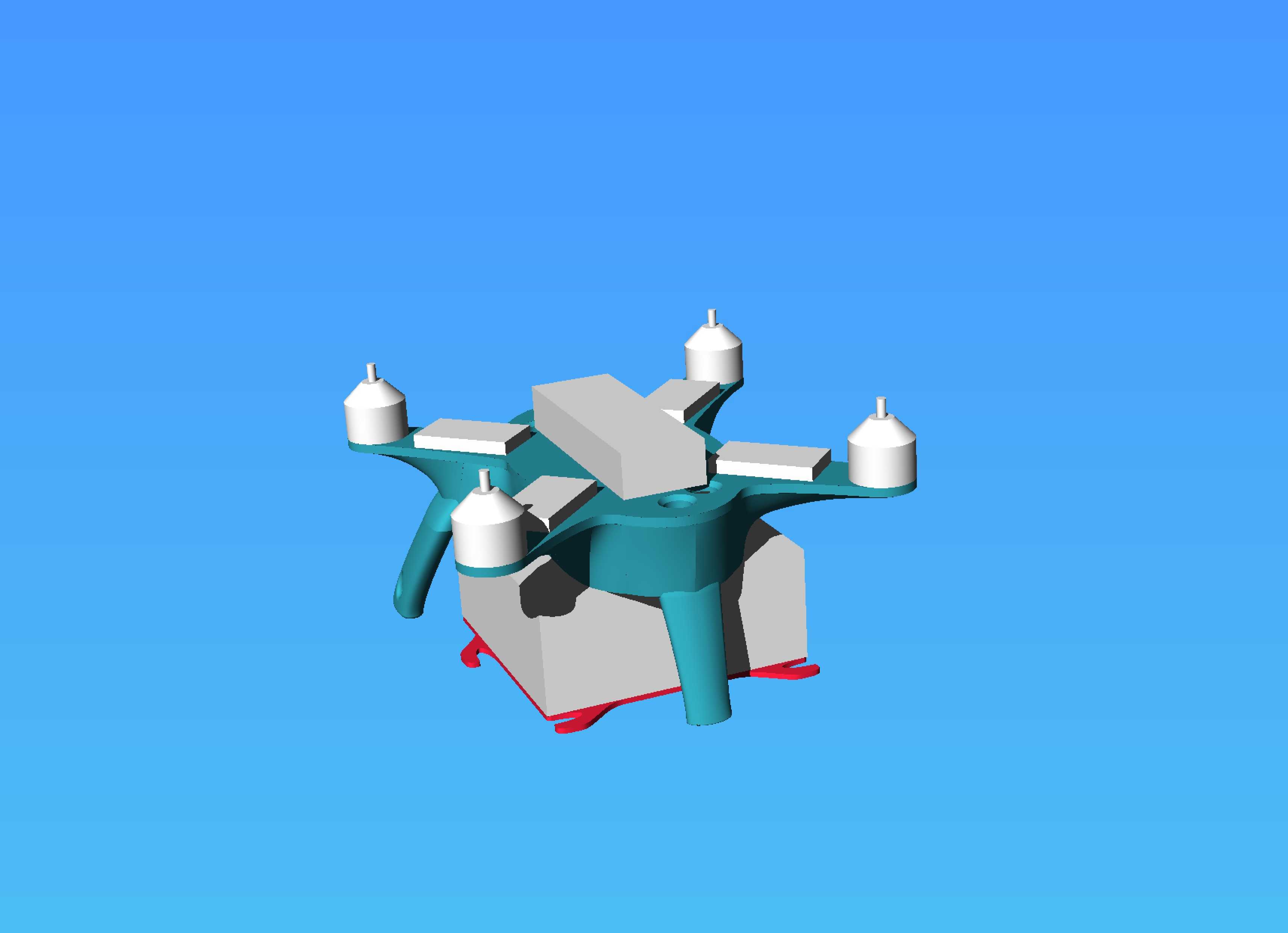

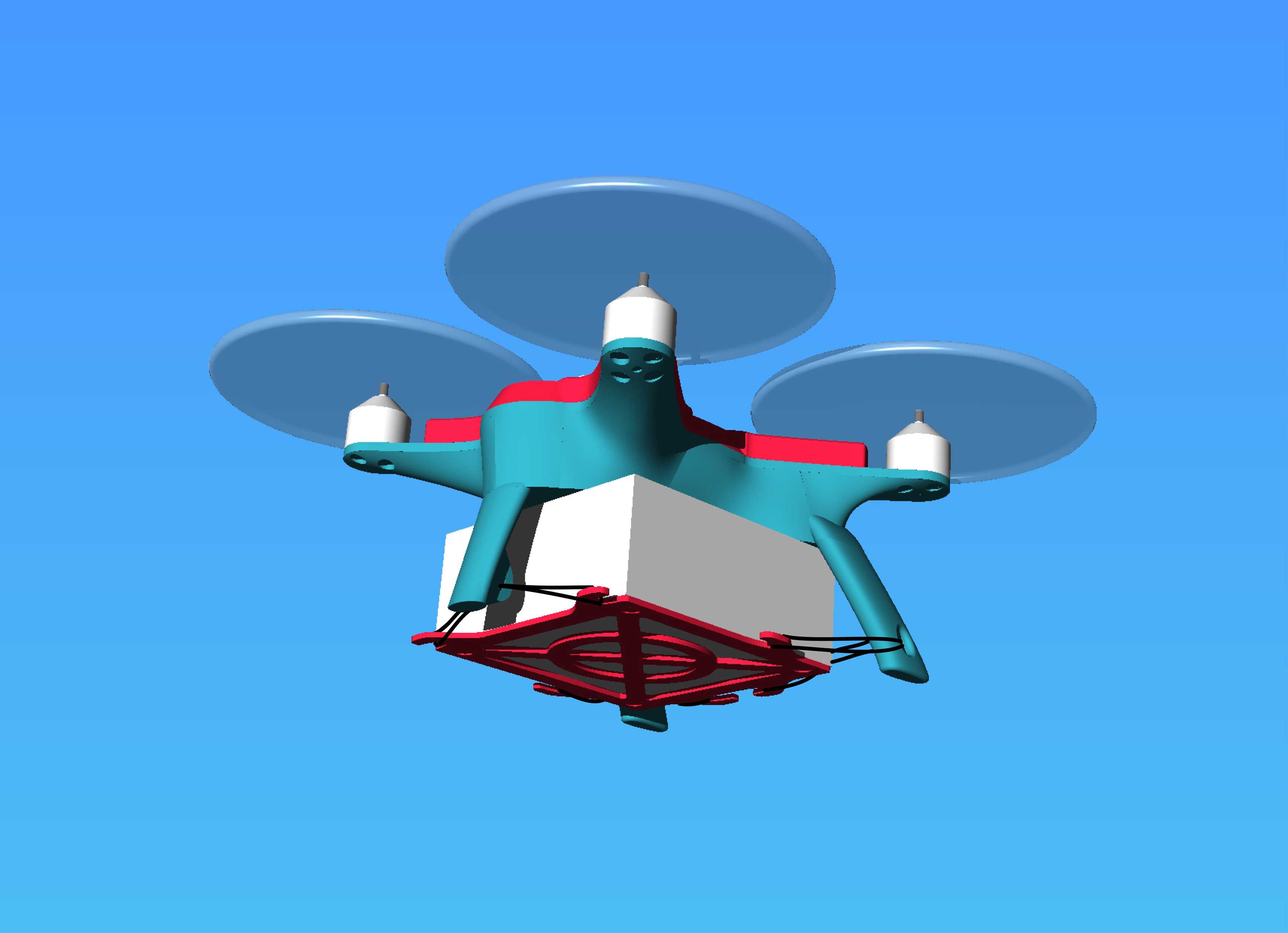

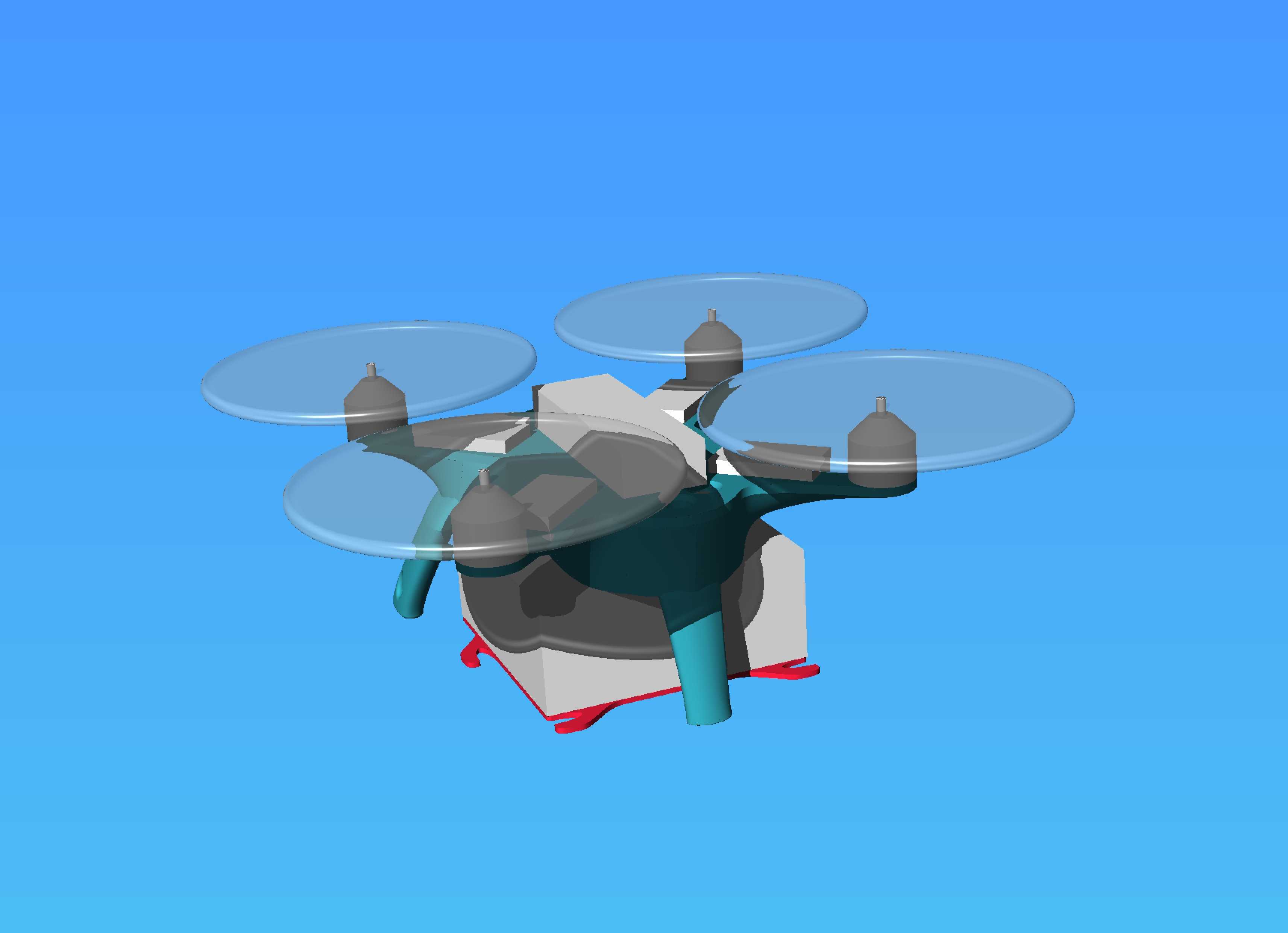

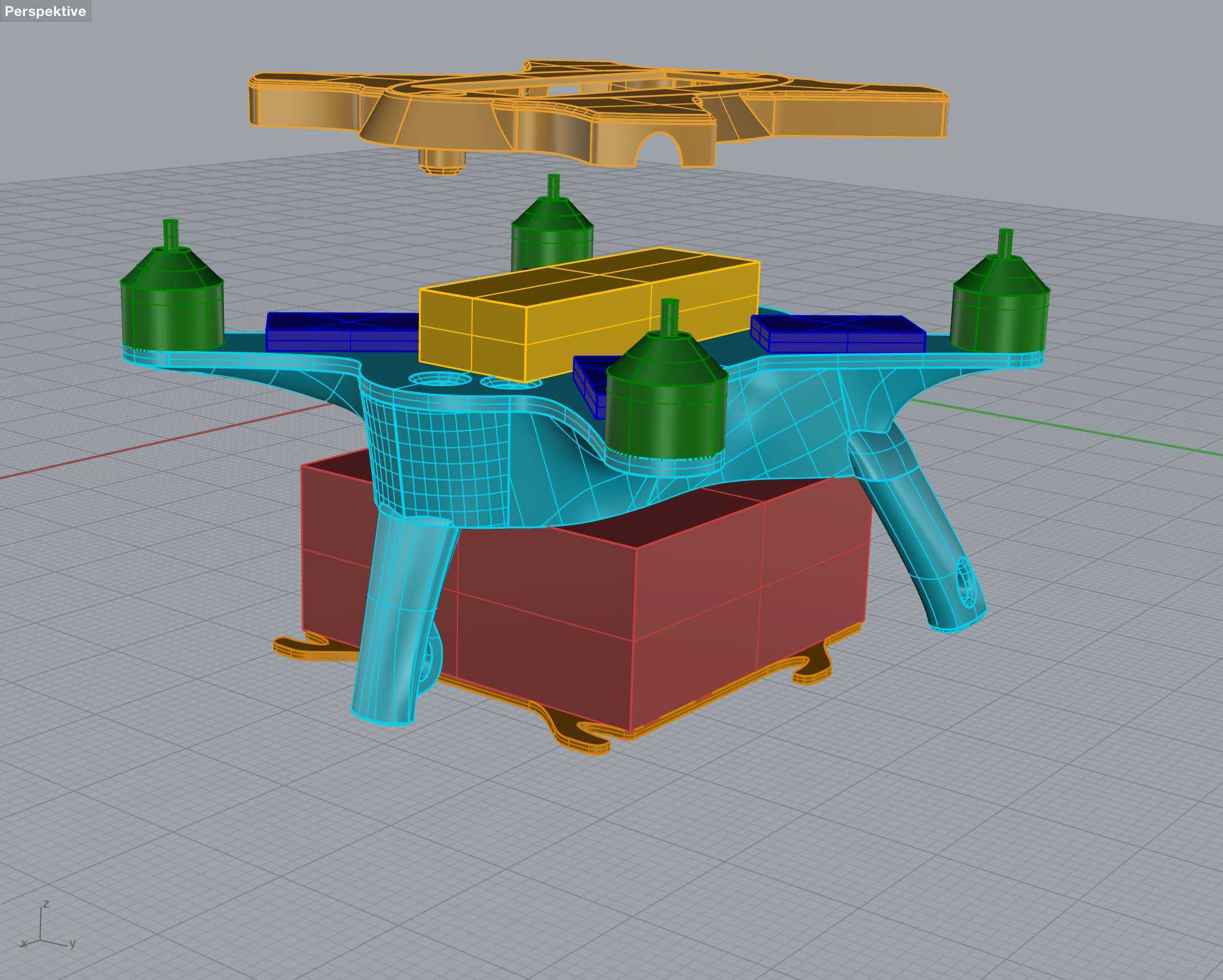

这款四旋翼飞行器的结构设计围绕轻量化与实用载物需求展开，整体采用薄壳承载思路替代传统骨架式机架，在保证结构强度的前提下大幅降低整机自重，适配小载荷民用场景的使用需求。设计过程中针对FDM增材制造工艺做了适配优化，外壳主体部分打印时无需额外添加支撑结构，仅需极少量填充即可完成外壁与内壁的连接，填充比例控制在12%区间，根据壁厚差异，外壳主体自重可控制在15克到19克之间，能有效降低飞行过程中的动力负载。起落架部分采用三轮底盘布局，相较于常规四腿起落架，三条支撑腿在粗糙表面降落时的稳定性更优，起落架支腿上预留的小孔可用于挂载有效载荷或拓展功能模块，带起落架的壳体作为一体化结构，打印成型后无需额外组装即可直接使用。壳体内部预留了标准化的电池安装平面，电子设备可通过魔术贴完成快速固定，壳体内部专门设置了两条独立的电缆通道，用于规整电池与电子设备之间的走线，避免飞行过程中线缆晃动干扰飞控传感器。底盘系统表面预留了泡沫橡胶粘贴位，粘贴最小厚度2mm的泡沫橡胶即可起到降落缓冲作用，抵消硬着陆时的冲击载荷。外壳顶部设计了独立的顶盖部件，通过两个可拆卸螺栓与主体壳体连接，顶盖自重约5克，采用ABS材质打印时无需支撑结构即可单独成型，主要作用是固定并覆盖内部电子组件，同时起到防尘与电磁屏蔽的辅助作用。机身下方预留了独立的载物平台安装位，配套的载物平台自重约2克，可挂载说明书标注额定范围内的载荷，满足小物件短途投送、小型航拍设备挂载等实际使用场景。整机的安装边界充分考虑了常用动力组件的适配性，四个机臂端的电机安装位适配常规130/140系列有刷电机，飞控安装位兼容通用微型飞控板的安装孔距，电池仓可容纳常规2S锂电池，整体装配公差控制在0.2mm以内，打印完成后仅需简单打磨即可完成整机组装，无需额外的定制连接件。
