NASA标识分体式管状扶手固定夹结构

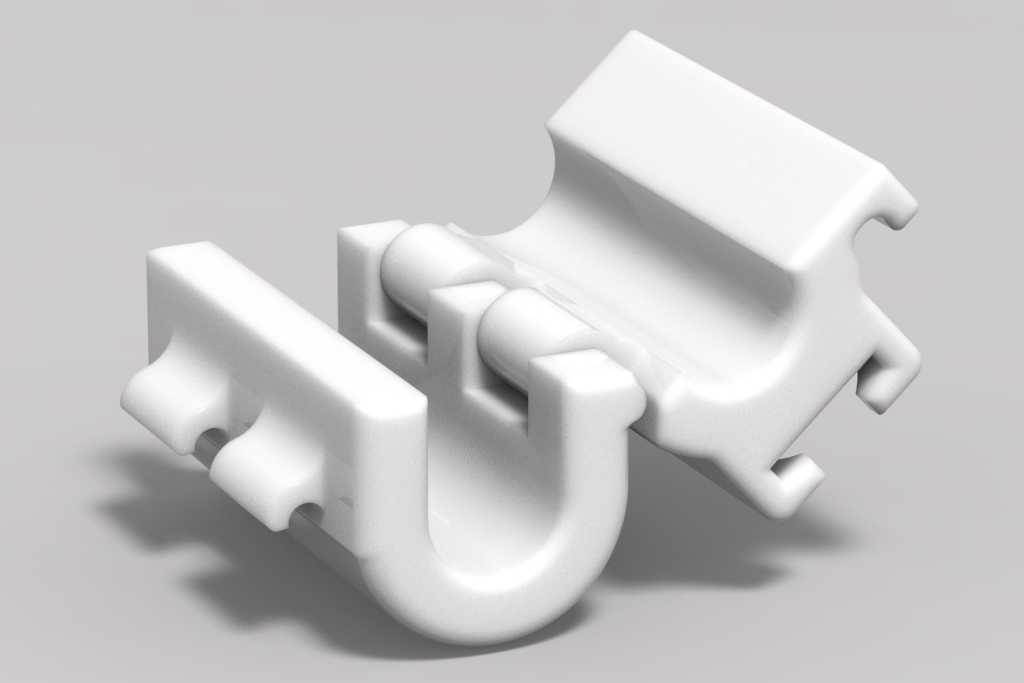

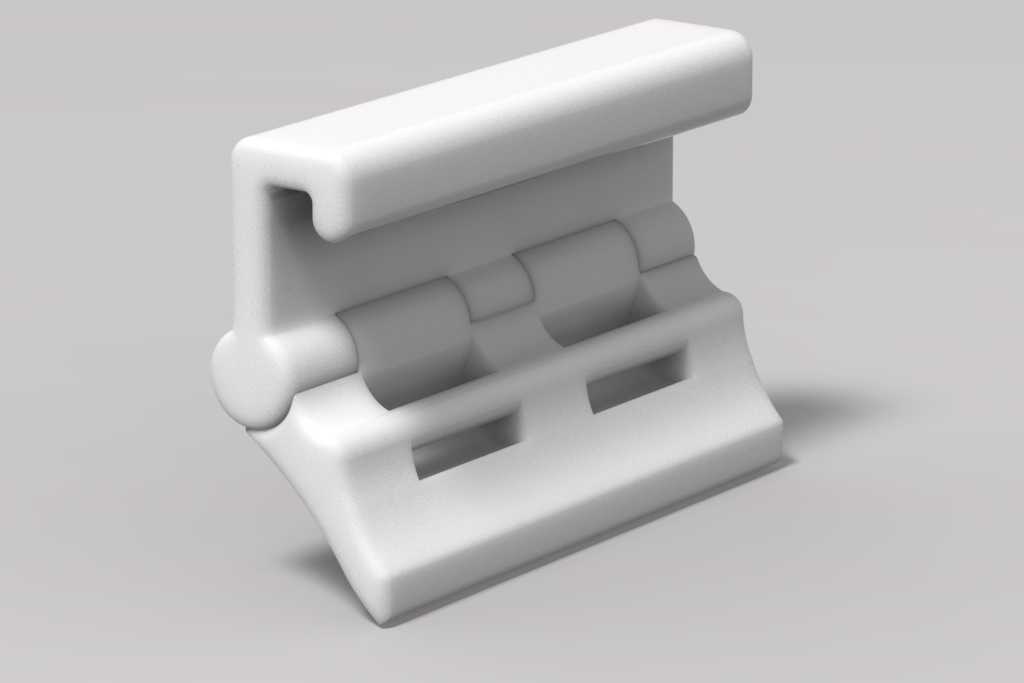

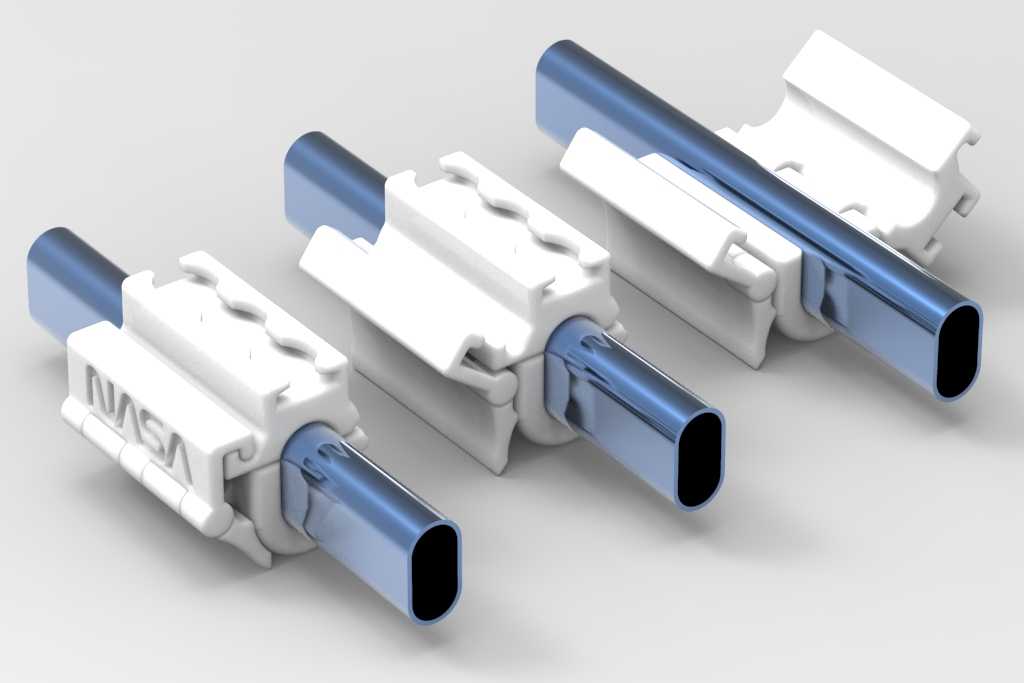

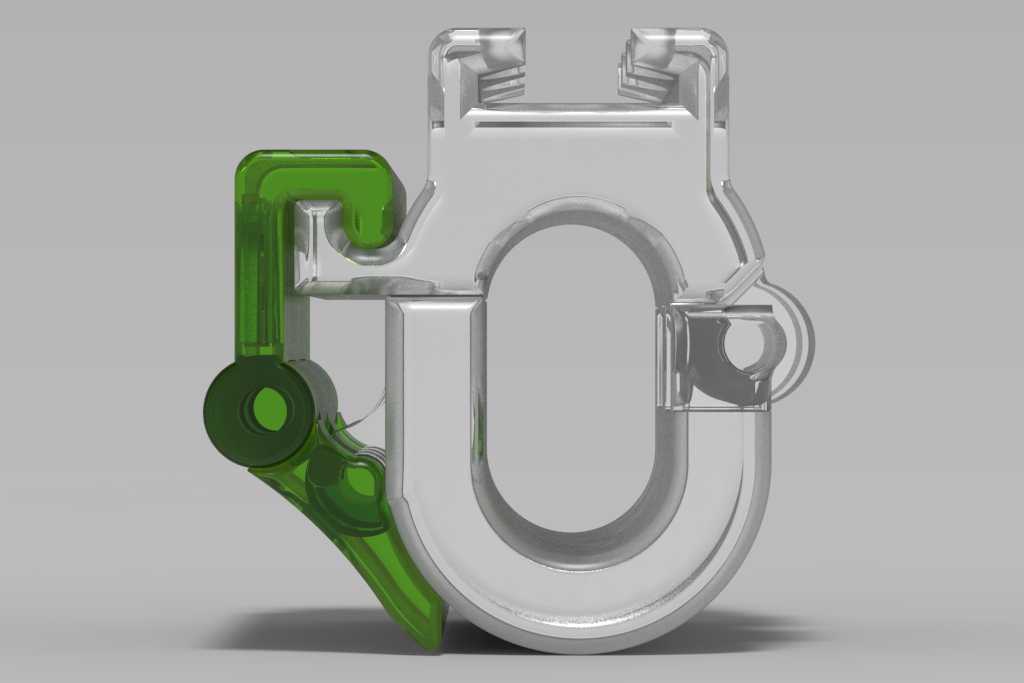

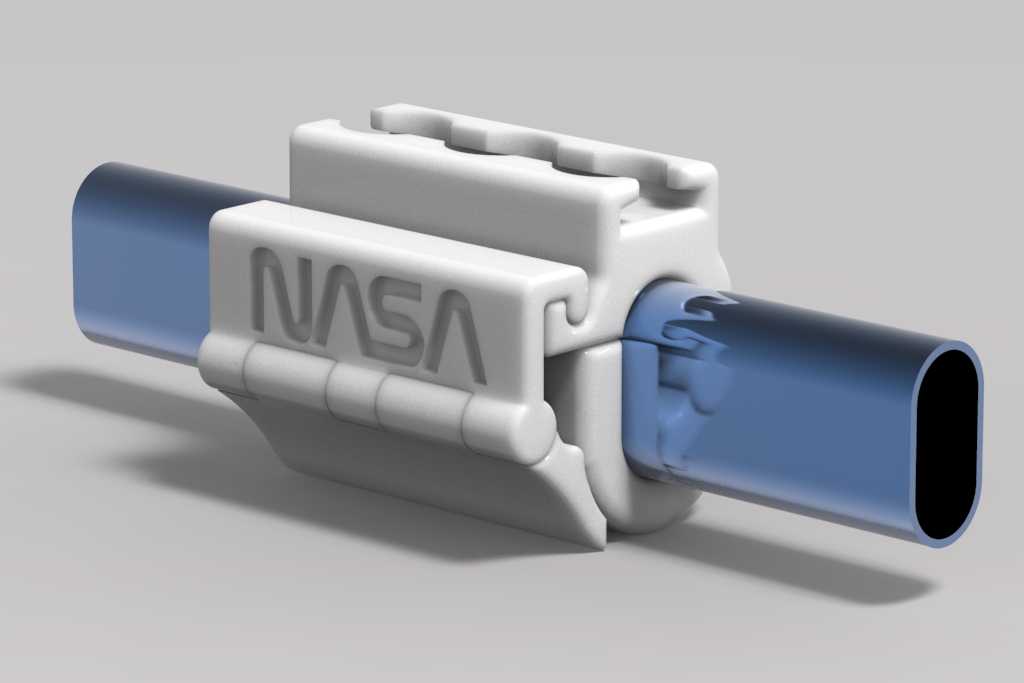

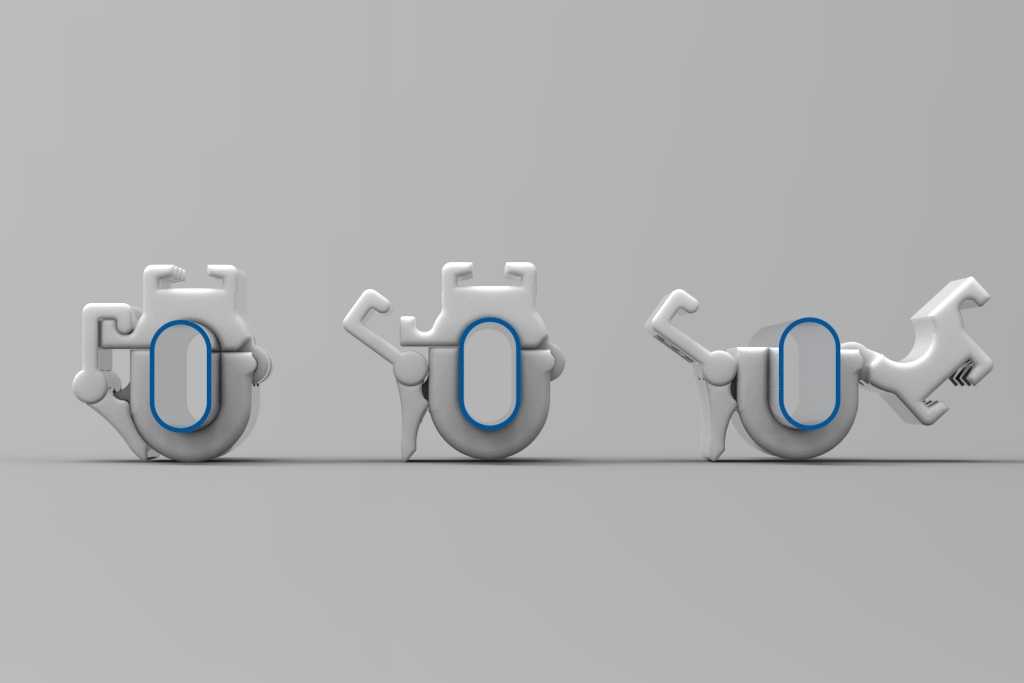

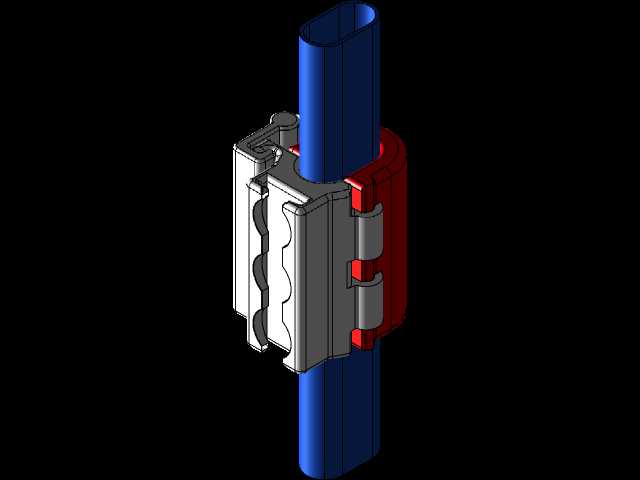

这款管状扶手固定夹采用两瓣对合的分体式结构设计，核心适配圆形管状扶手的快速装夹需求，最初的设计场景面向航天载人舱内的扶手辅助固定场景，同时也可拓展应用于特种作业平台、科考设备舱、改装特种车辆内部的扶手安装场景，解决传统一体式管夹安装时需从管端穿套、无法在已铺设管段任意位置加装的痛点。从功能特性来看，夹体内侧做了与适配管径完全贴合的圆弧接触面，合模后可完整包覆管体外周约三分之二的区域，配合夹体外侧的卡扣锁合结构，无需额外螺栓紧固件即可实现预紧固定，安装时仅需将两瓣夹体对齐扣合在目标管段位置，按压卡扣即可完成锁止，单人徒手即可完成全部安装操作，大幅降低狭小空间内的装夹作业难度。设计过程中优先考虑了无工具安装的需求，夹体外侧的防滑凸棱结构既可以作为安装时的施力点位，也能在日常使用中避免手部触碰时打滑，表面模压的标识区域做了凹陷处理，既可以印制标识内容，也不会额外增加夹体的整体外轮廓尺寸，避免安装后与周边其他部件产生干涉。从安装边界来看，夹体的轴向长度控制在适配管径的1.2倍左右，径向突出管体的高度不超过管径的二分之一，安装后不会占用过多周边空间，适配的管段外径公差范围在正负0.2mm以内，夹体自身的合模间隙控制在0.1mm级别，锁合后不会出现沿管体轴向滑动或者周向转动的情况，可承受垂直于管体方向150N以上的侧向拉力，满足人员扶持时的受力需求。结构设计上特意将卡扣结构设置在夹体的侧方位置，避免锁合结构处于人员扶持的接触面区域，提升握持接触时的平整性，夹体底部的支撑凸台结构可在安装后贴合安装基面，既可以作为定位基准，也能分散夹体受力时的应力，避免长期受力后夹体出现形变开裂。两瓣夹体的对接面做了定位止口设计，合模时可自动对齐，不会出现错位偏移的情况，即使在反复拆装的场景下，也能保证每次合模的位置精度，不会因为多次拆装导致锁合力度下降。
