带挂钩拉伸弹簧结构设计

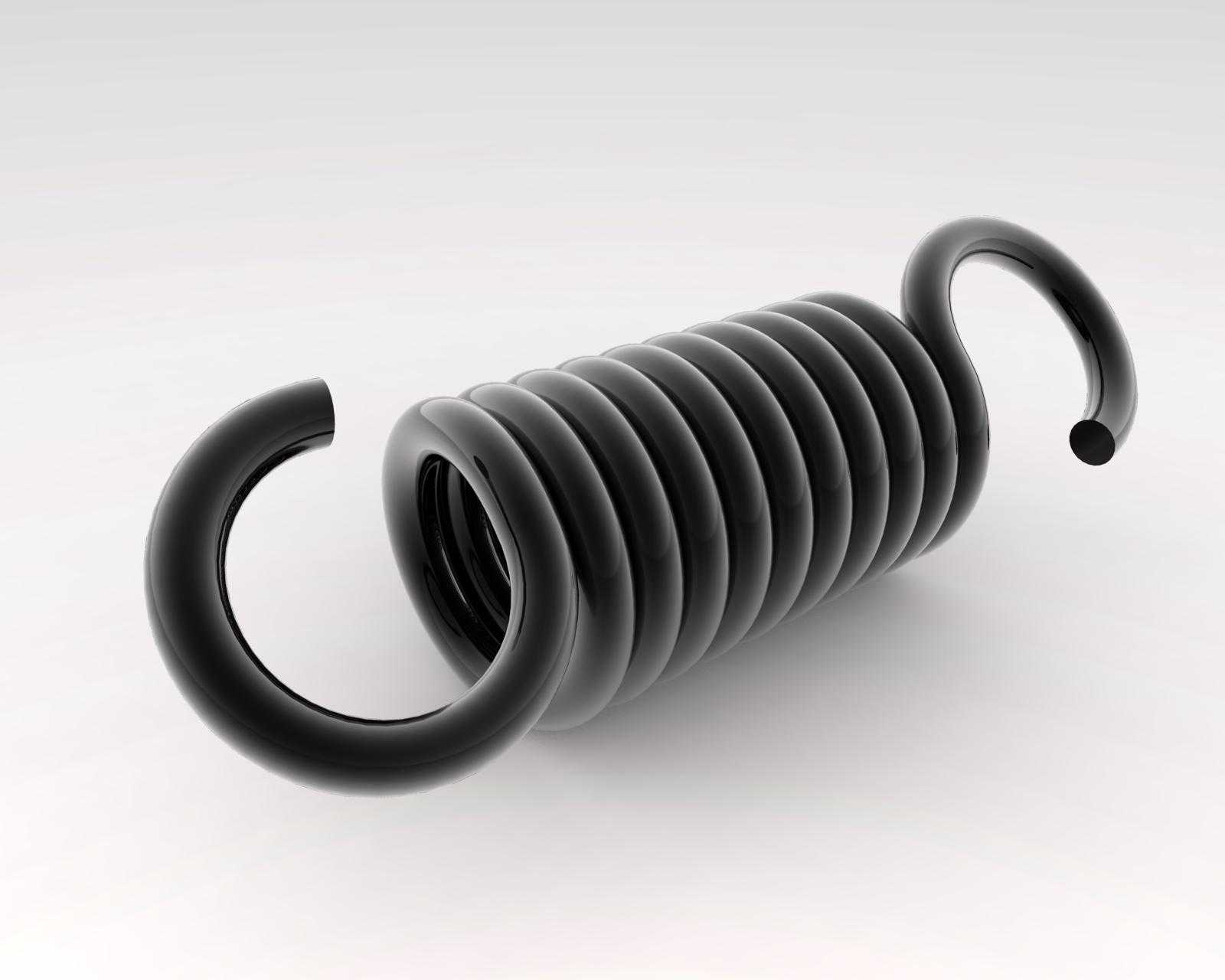

这类带双挂钩的拉伸弹簧，在各类需要提供复位拉力、张紧力的机械结构中应用十分广泛，小到日常的五金器具、健身器材，大到工业设备的门体复位机构、输送线张紧结构、农机的离合复位组件，都能见到这类零件的身影。不同于普通压缩弹簧依靠压并变形提供弹力，拉伸弹簧在零负载状态下簧圈是紧密贴合的，两端的挂钩结构直接决定了它的安装适配性与负载传递效率，设计时首先要匹配安装空间的边界尺寸，确定弹簧的自由长度、簧体外径、线径参数，同时要核算挂钩的弯曲半径与过渡段长度，避免挂钩根部因为应力集中出现断裂失效。

从实际使用场景来看，这类弹簧的核心功能是在两个相对运动的部件之间提供持续的轴向拉力，当部件发生相对位移拉伸弹簧时，簧丝发生扭转变形储存弹性势能，位移撤销后弹簧收缩带动部件复位。设计过程中需要先明确工作行程内的拉力需求，根据材料的切变模量核算有效圈数，有效圈数过多会导致弹簧刚度偏小，相同拉伸长度下提供的拉力不足，有效圈数过少则刚度过大，不仅安装时需要更大的预拉力，工作过程中也容易因为应力超过材料许用值发生永久变形。两端的挂钩采用与簧体同材质的线材一体弯曲成型，挂钩的开口方向、钩体内径需要匹配安装位的销轴尺寸，避免安装后出现松旷或者卡滞，挂钩与簧体衔接的过渡位置要做圆弧过渡处理，不能出现直角弯折，否则交变负载下这个位置会最先出现疲劳裂纹。

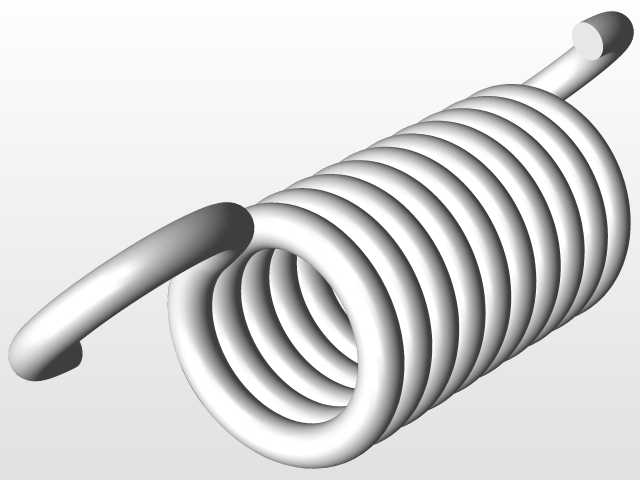

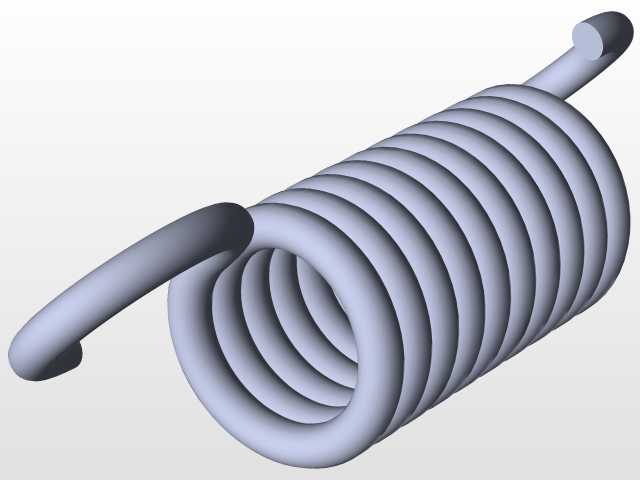

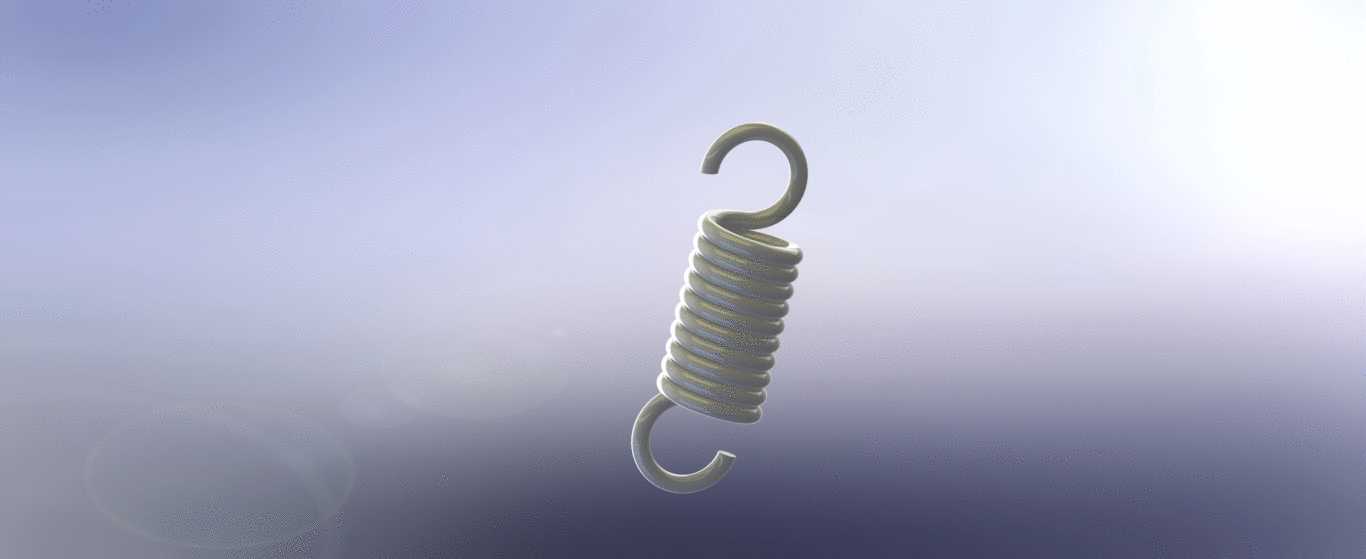

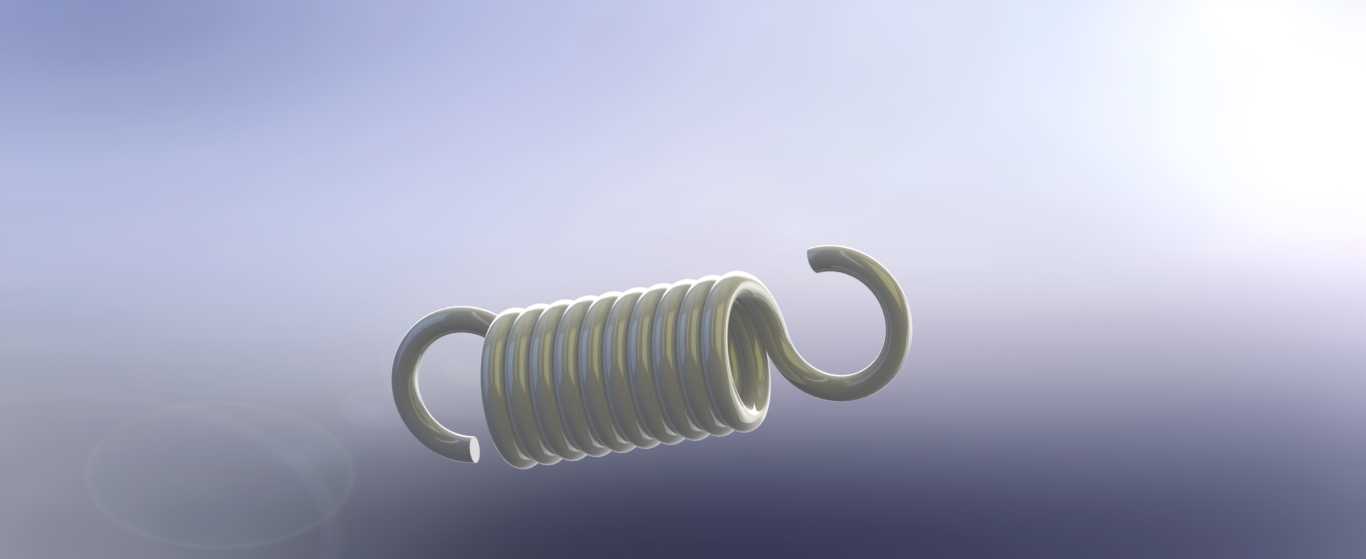

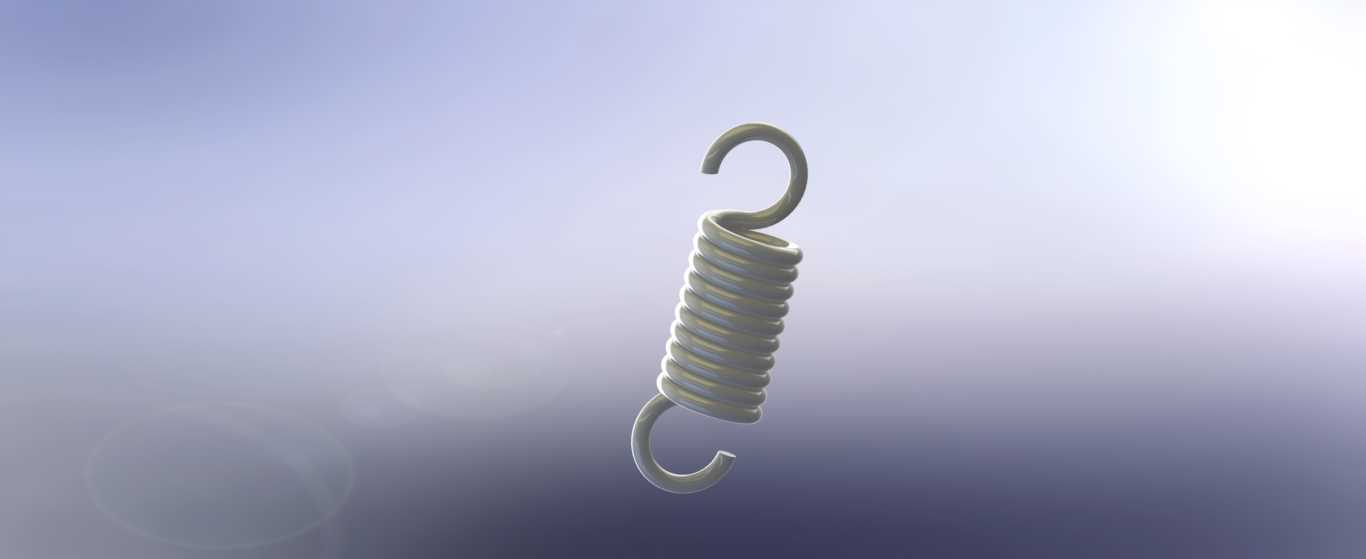

安装时需要注意保证弹簧的受力方向与簧体轴线重合，不能出现偏载，偏载状态下弹簧工作时会发生侧向弯曲，不仅会导致拉力输出不稳定，还会加剧簧圈之间的磨损，缩短零件使用寿命。在做三维建模时，要准确还原簧圈的螺旋升角、挂钩的空间角度，尤其是挂钩相对于簧体的周向位置，很多场景下两个挂钩需要保持特定的角度差才能顺利装入安装位，建模时如果忽略这个角度细节，后续生产出的实物就会出现安装干涉的问题。另外还要考虑弹簧工作时的拉伸极限，要保证最大工作行程下弹簧的长度小于材料允许的极限拉伸长度，预留足够的安全余量，避免过载导致弹簧失效。
