空间站扶手快装连接夹具结构设计

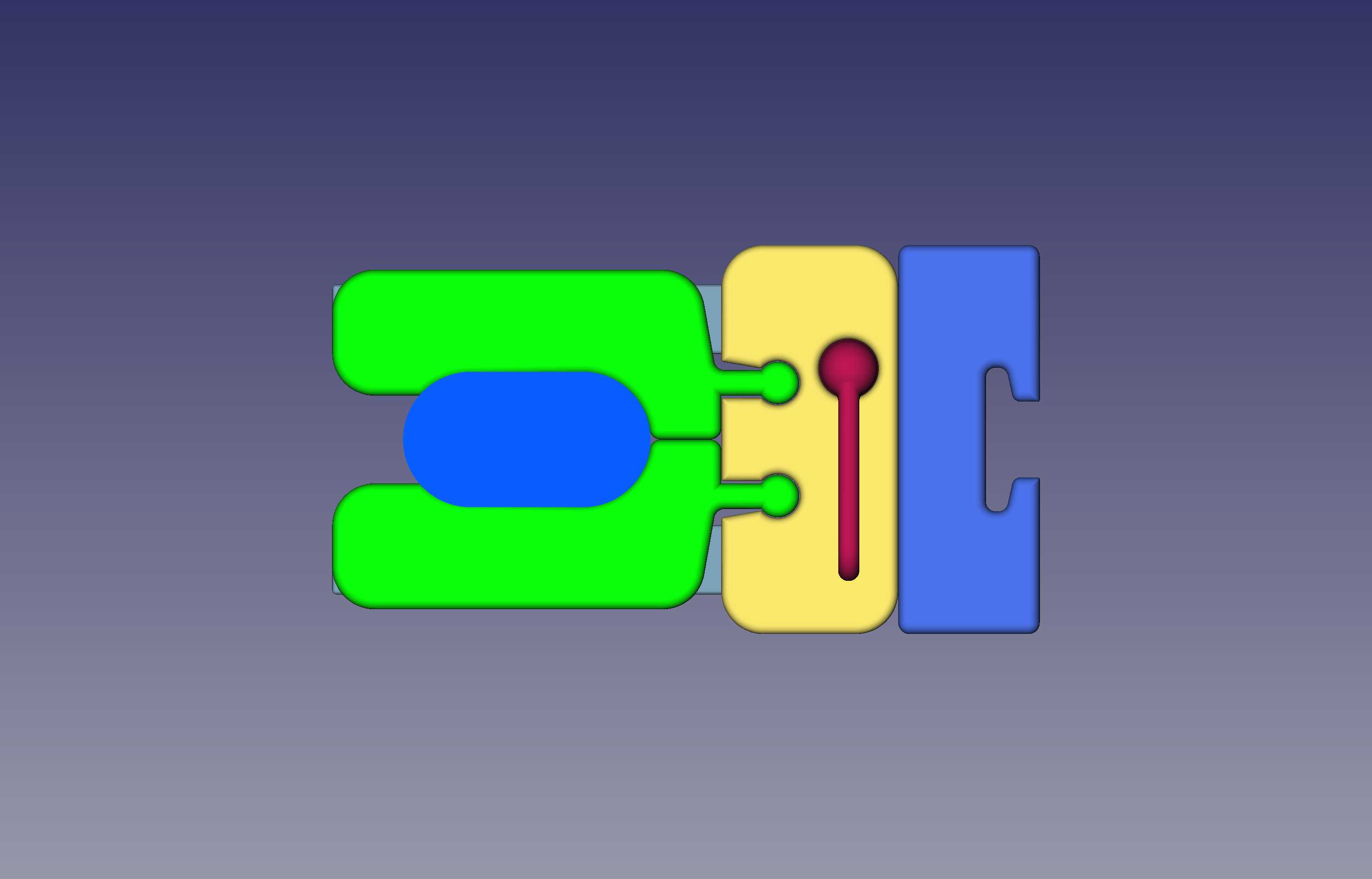

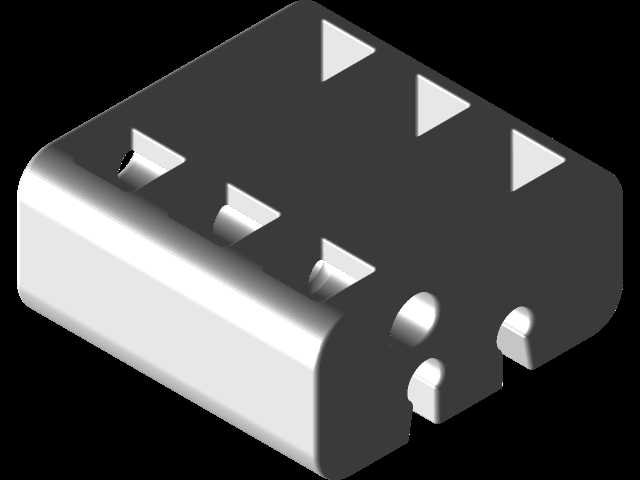

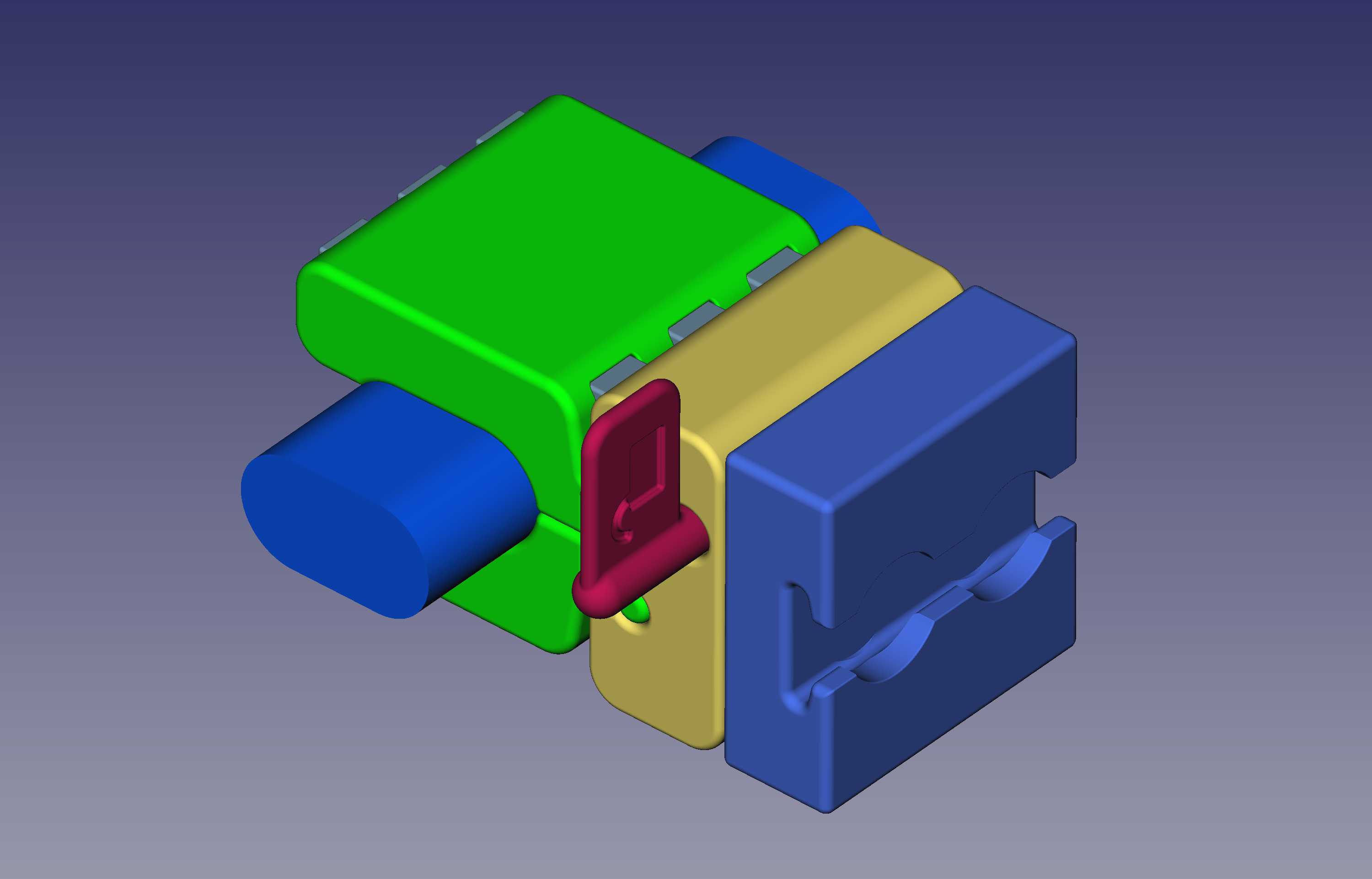

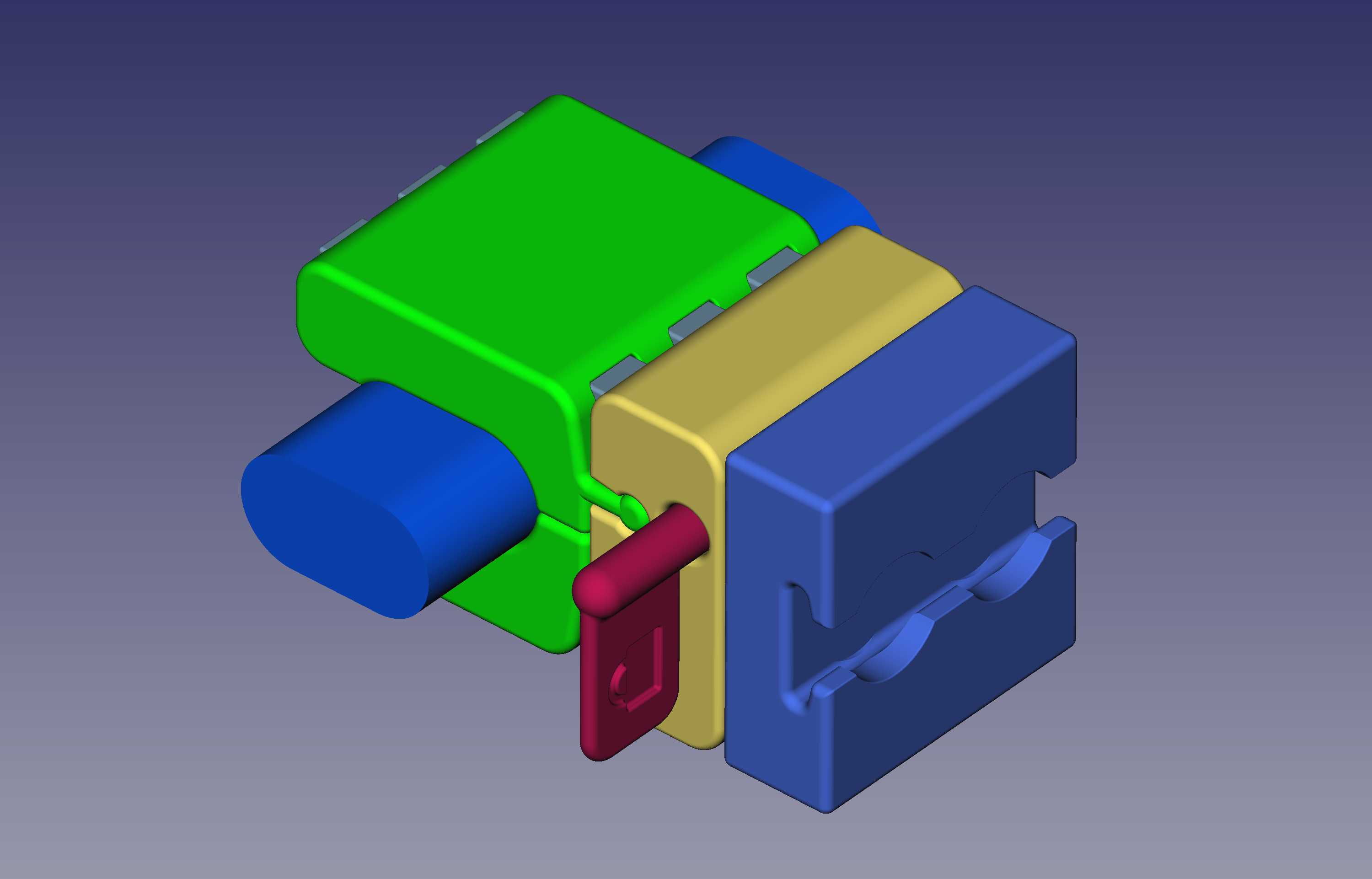

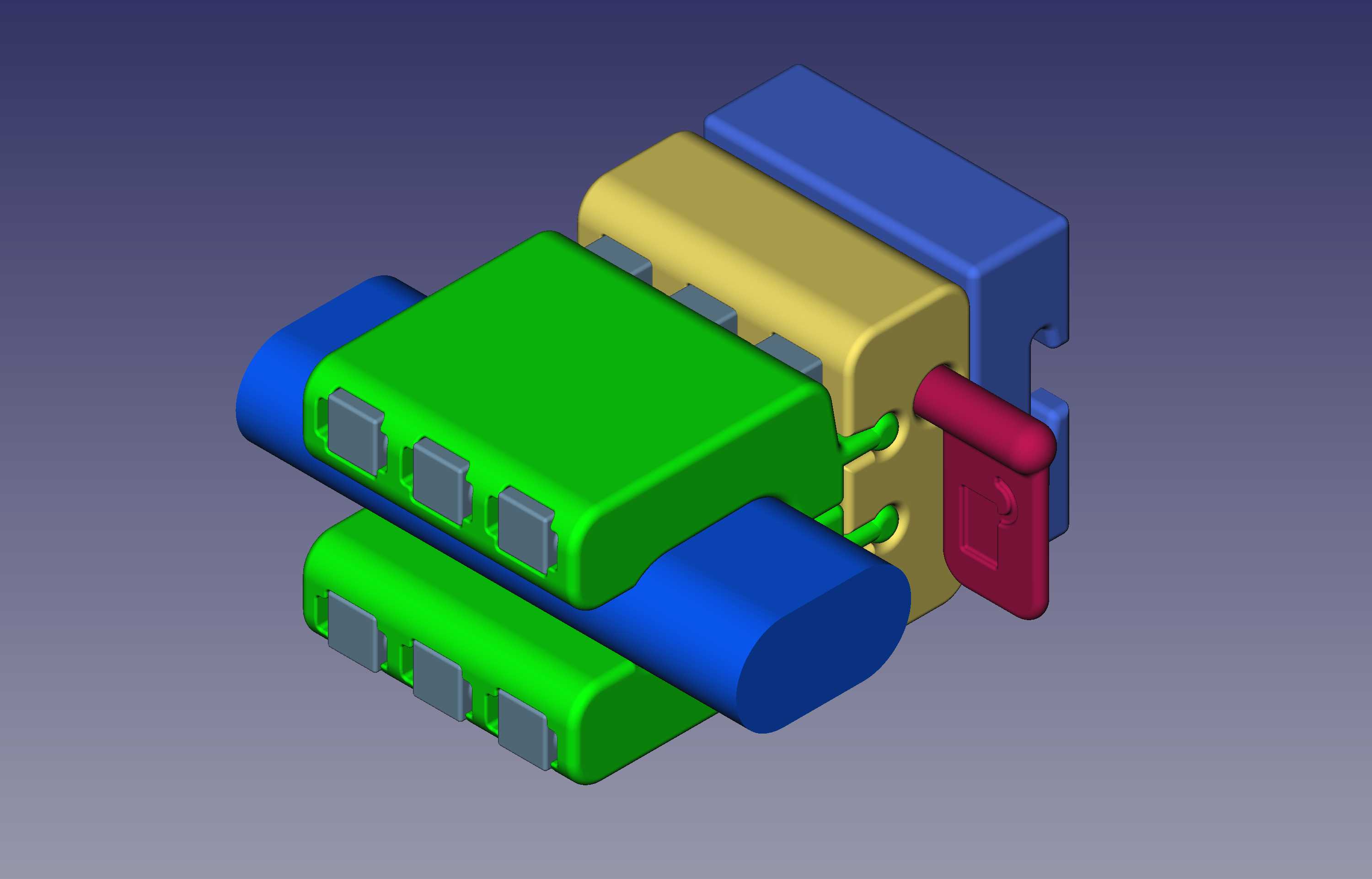

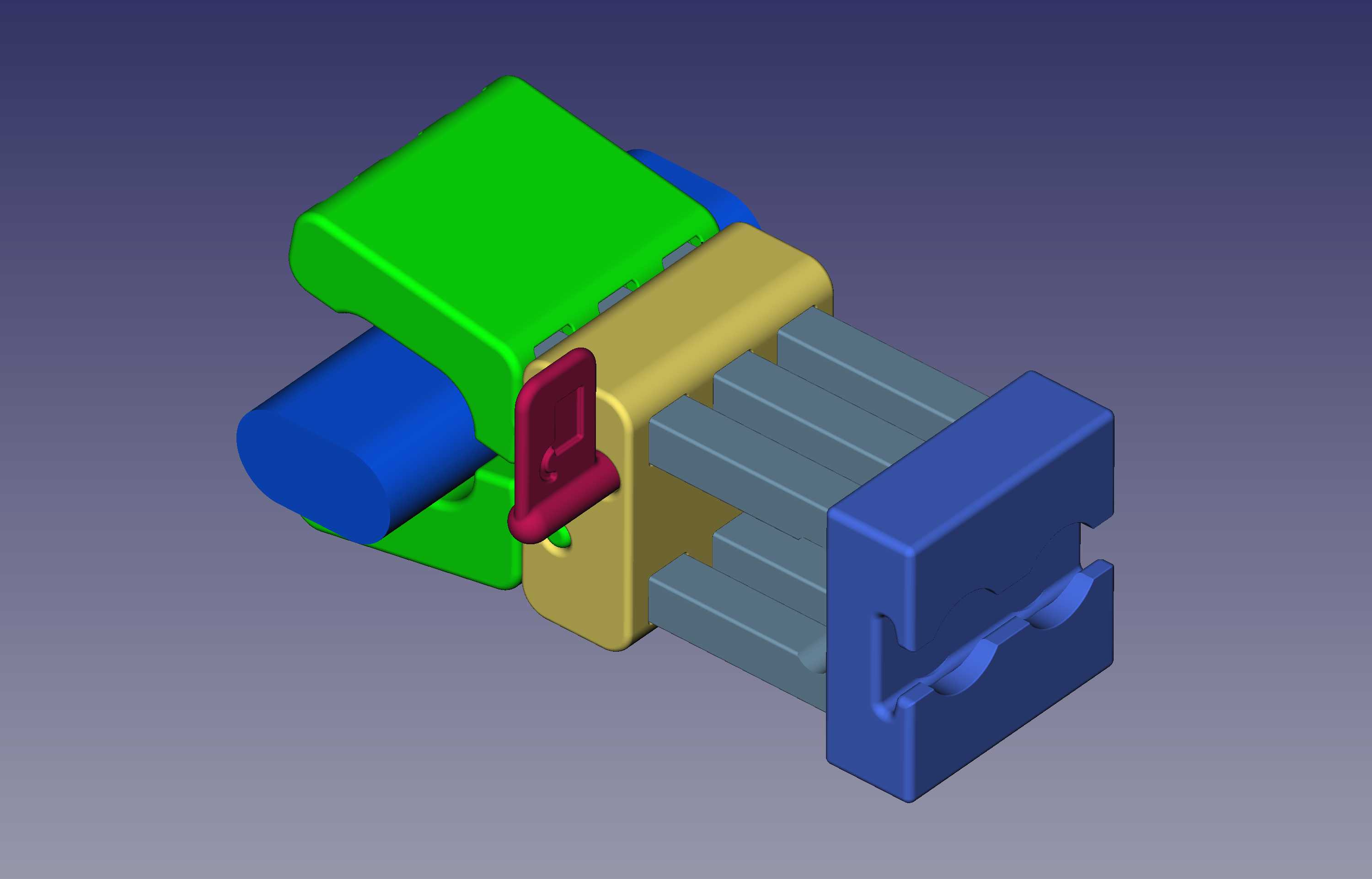

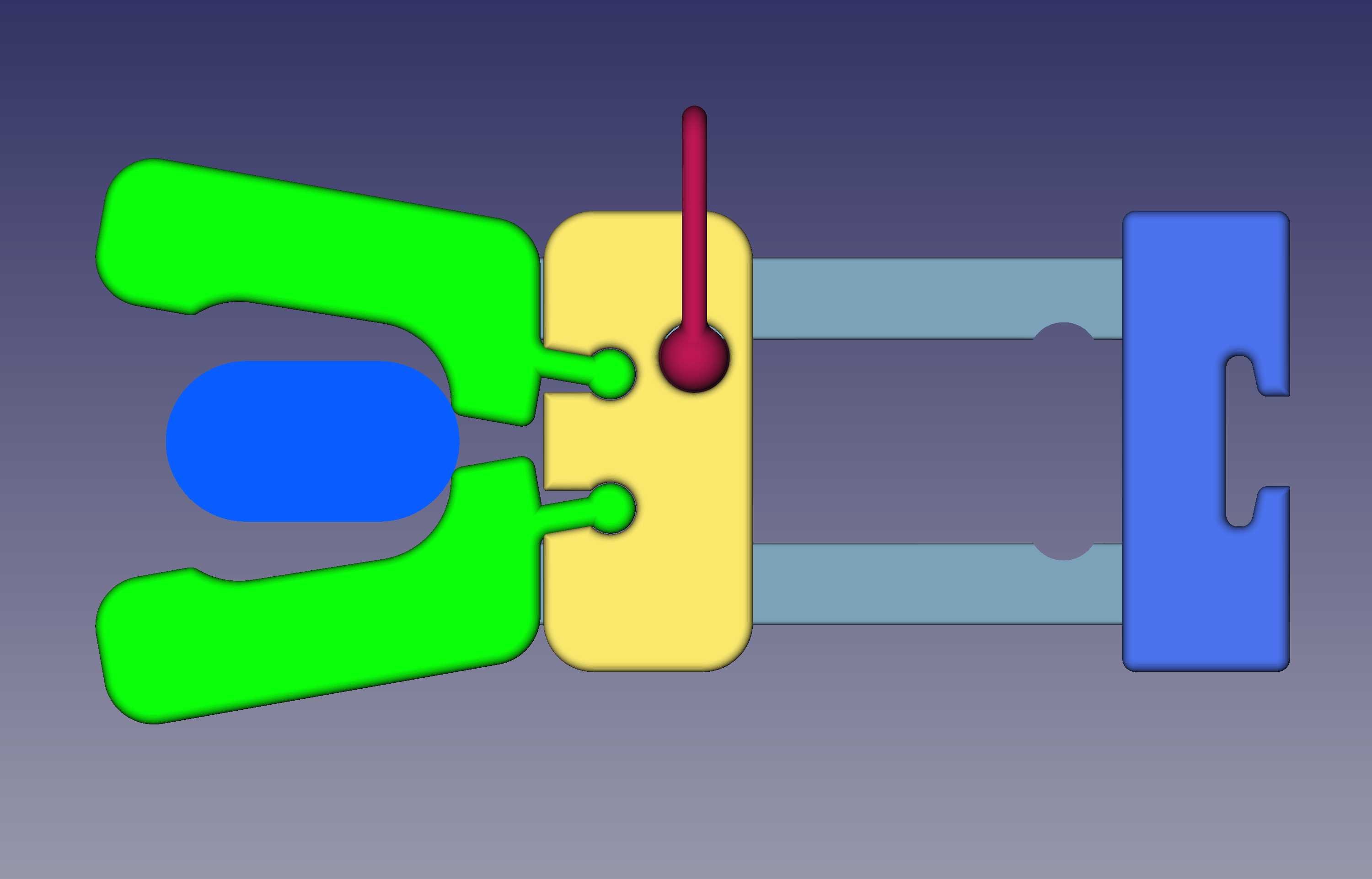

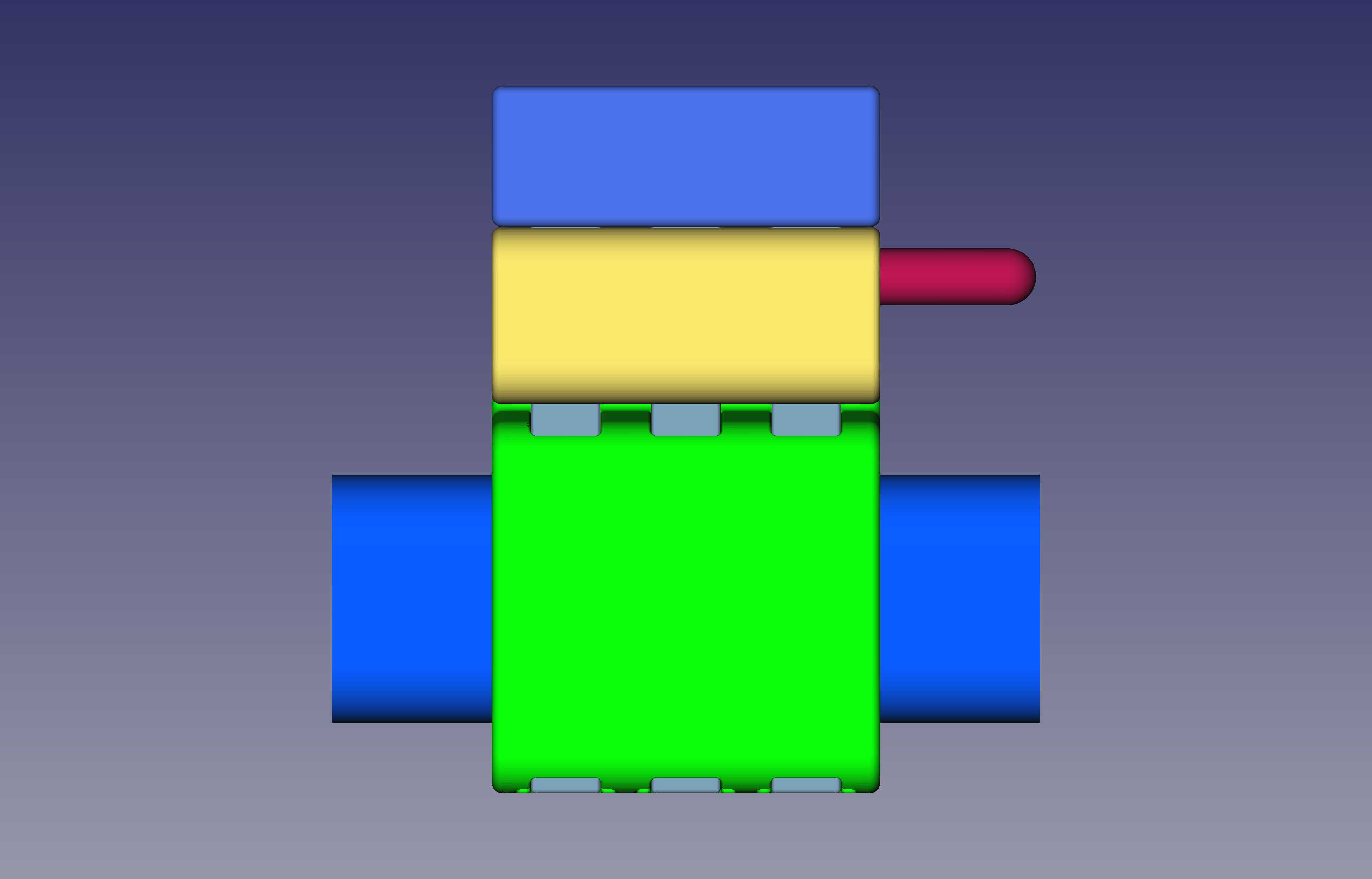

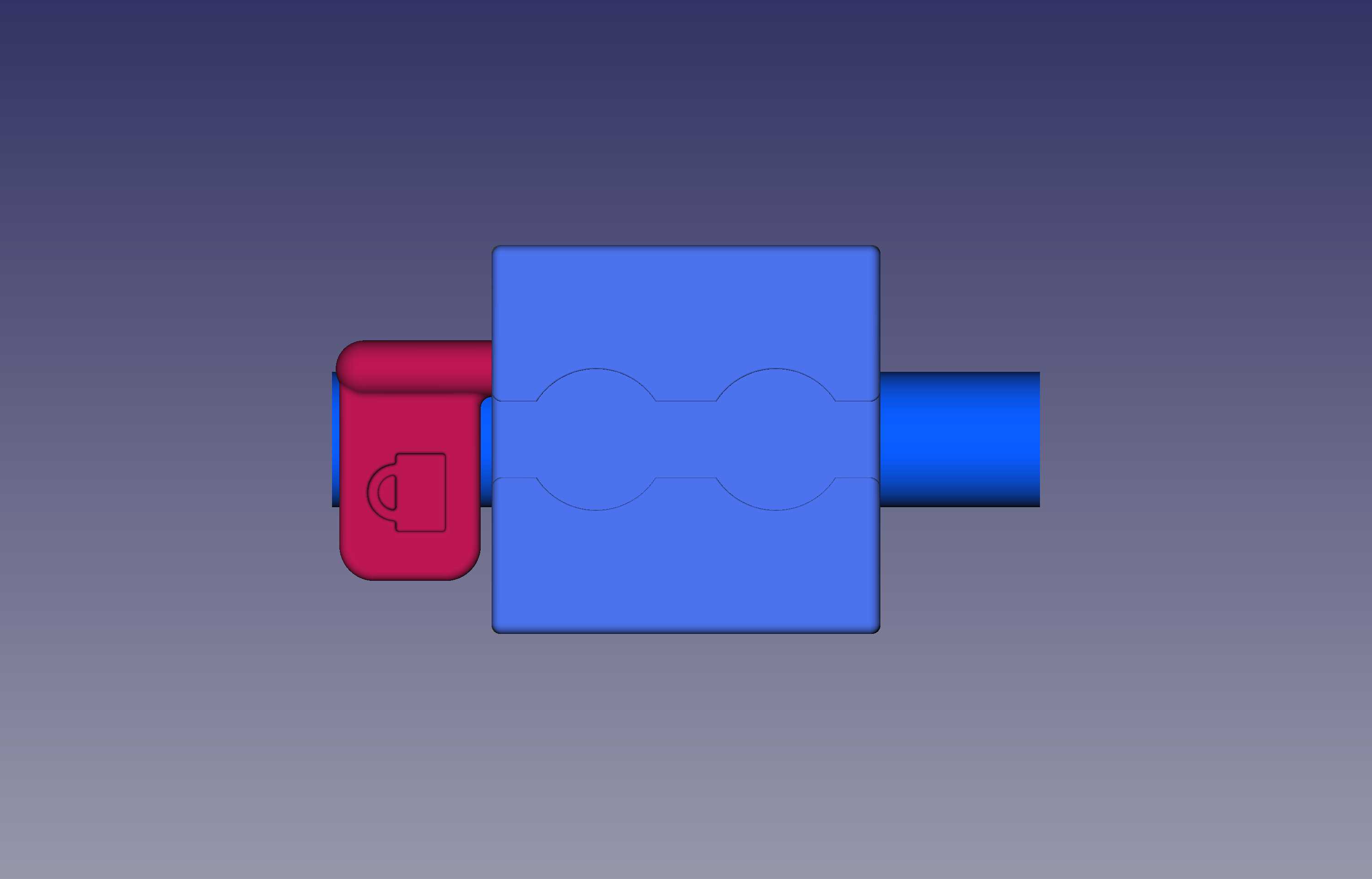

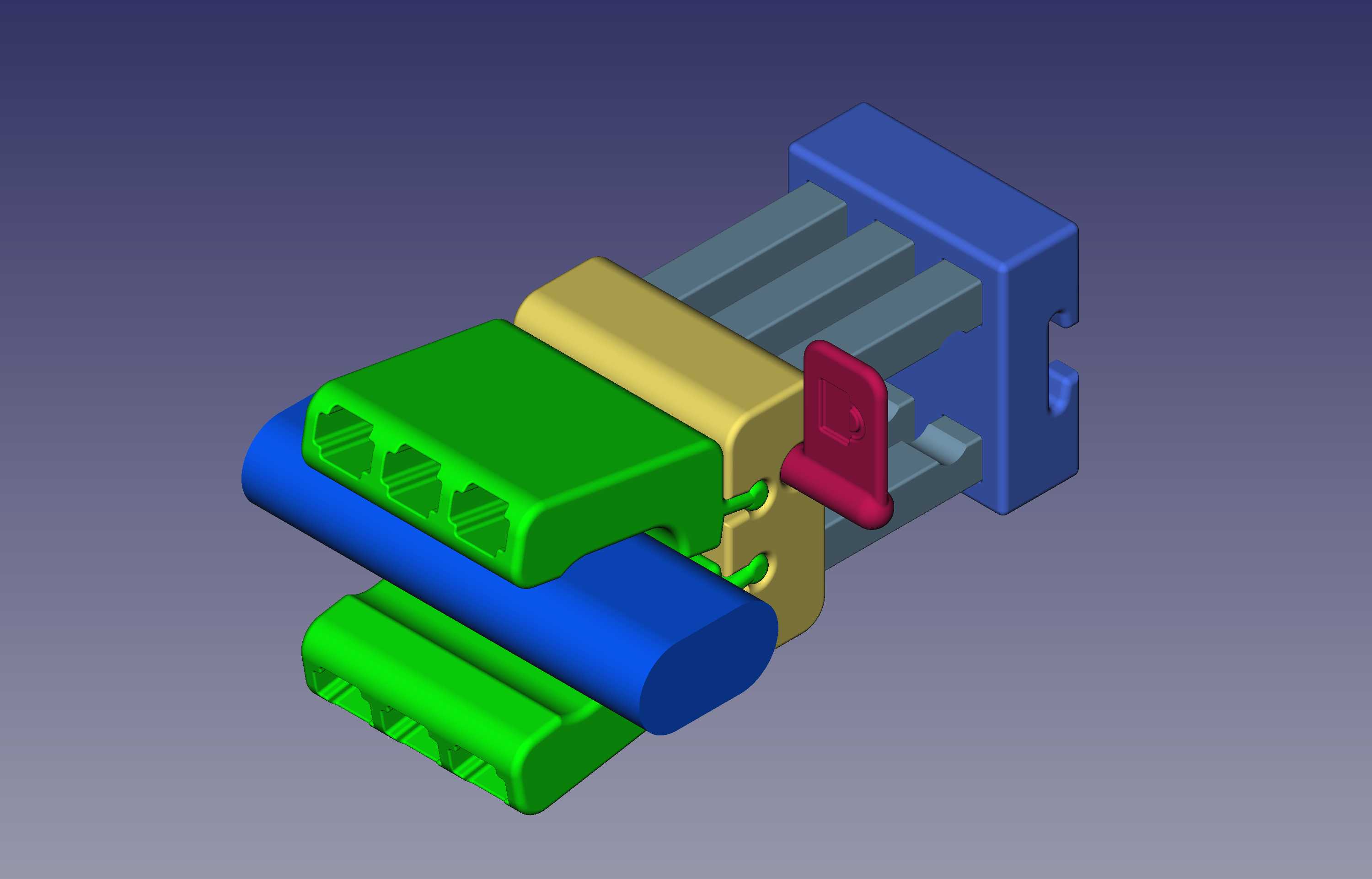

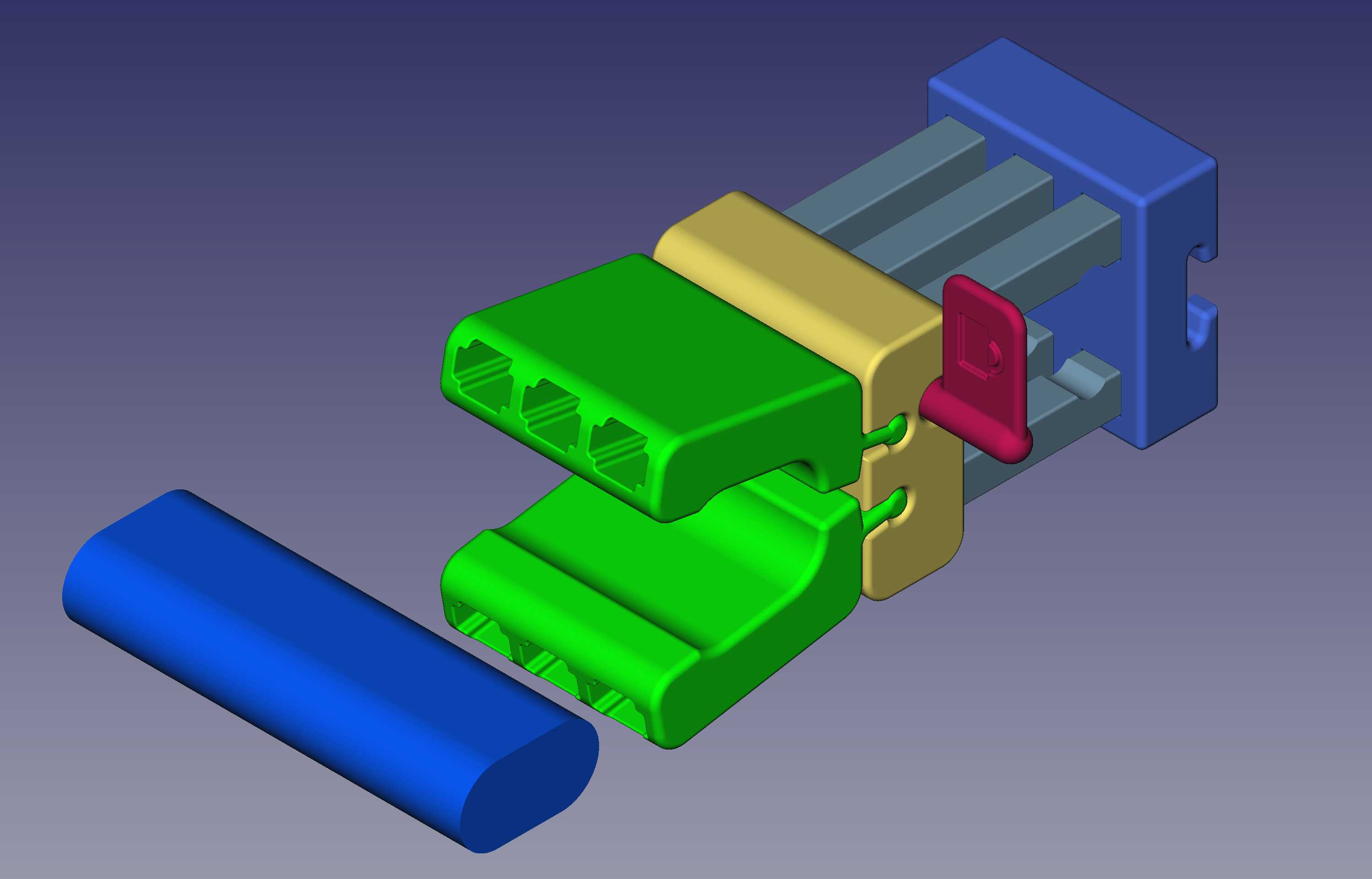

这款快装连接夹具主要适配空间站舱外扶手的设备挂载需求，是针对微重力作业场景开发的专用连接部件。在舱外作业环境下，航天员身着厚重的舱外航天服，肢体活动范围与操作灵活性受到极大限制，单手握持操作是舱外工装设计的核心约束条件，这款夹具的整套操作逻辑完全围绕单手操作搭建，全程不需要借助任何额外工具，就能完成设备与扶手的快速连接与锁定。从结构组成来看，整套夹具分为夹体基座、滑动锁块、扳动锁定件三个核心部分，夹体基座采用上下对开的抱合结构，内侧设置与圆柱扶手外径匹配的弧形贴合面，保证抱合后与扶手的接触面积足够，不会在设备挂载后出现应力集中导致的部件形变。滑动锁块集成在夹体基座的导向槽内，槽体采用梯形截面设计，避免滑动过程中出现卡滞或脱轨问题，锁块与夹体之间设置弹性复位结构，初始状态下锁块处于张开位置，夹体开口完全露出，对准扶手按压即可让扶手进入抱合腔，之后沿导轨方向推动锁块就能让夹体闭合，整个推动过程的阻力经过匹配设计，单手拇指施力即可完成动作，不需要借助身体其他部位辅助施力。扳动锁定件设置在夹体侧面，当锁块推动到闭合位置时，扳动锁定件绕转轴转动，卡入锁块对应的限位槽内，完成锁止，避免在舱外温度交变、设备振动的工况下锁块意外回退导致连接失效；解锁时只需要反向扳动锁定件，拉动锁块回退即可打开夹体，全程操作路径不超过10厘米，单手握持状态下手指即可覆盖所有操作点位。设计过程中针对微重力工况做了专项优化，所有活动部件的运动行程都设置了硬限位，不会因为操作力度过大导致部件脱出夹体成为漂浮异物，夹体的边角全部做了R3以上的圆角处理，避免操作过程中剐蹭航天服的外层防护面料。安装边界方面，夹体适配直径35毫米的标准圆柱扶手，闭合后整体沿扶手径向的突出尺寸控制在60毫米以内，不会占用过多舱外安装空间，夹体背部预留了通用设备安装接口，可直接挂载各类舱外作业工具、检测设备，不需要额外做转接结构。夹体的受力结构经过载荷校核，在给定的额定工作负载下，夹体与扶手的抱紧力足够克服设备惯性力与微振动影响，不会出现沿扶手滑动或松脱的问题，同时锁定结构具备一定的防过载能力，当施加的负载超过额定工作负载时，锁定结构不会意外解锁，只会通过结构形变吸收部分冲击能量，保证连接可靠性。
