双层叶片结构特种流体转子结构设计

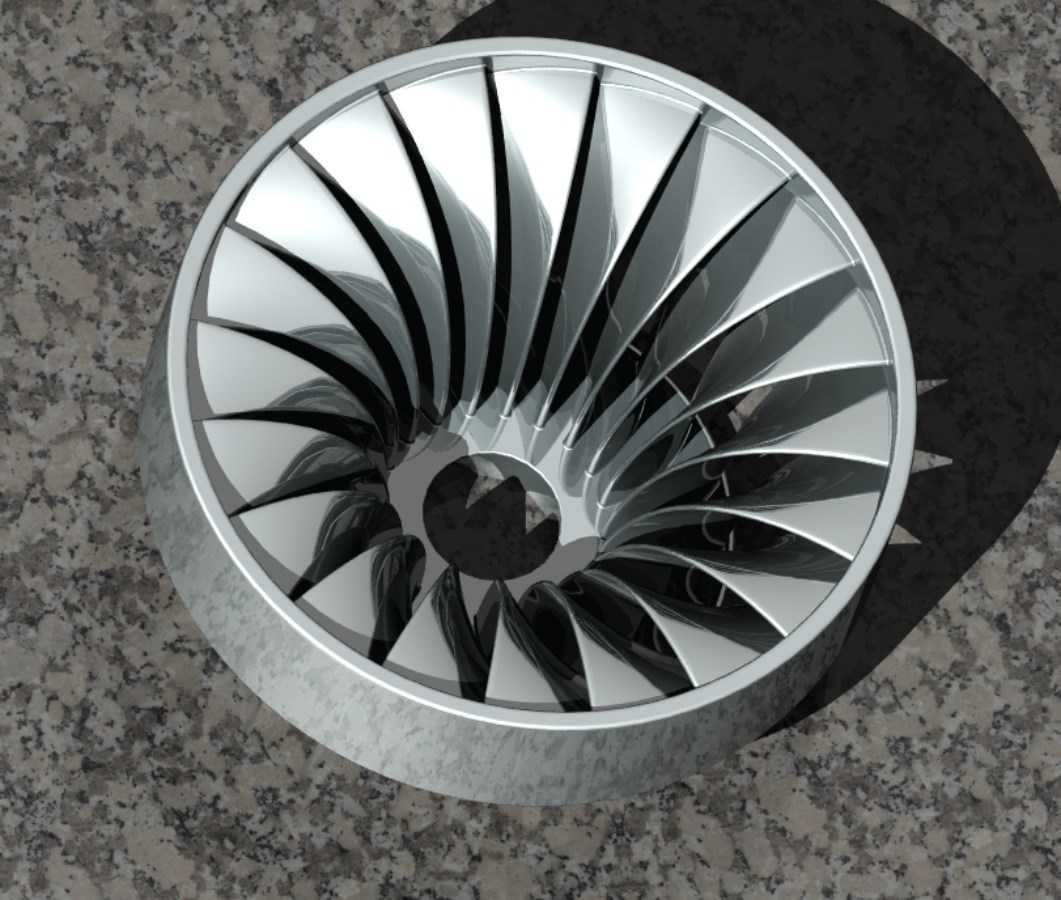

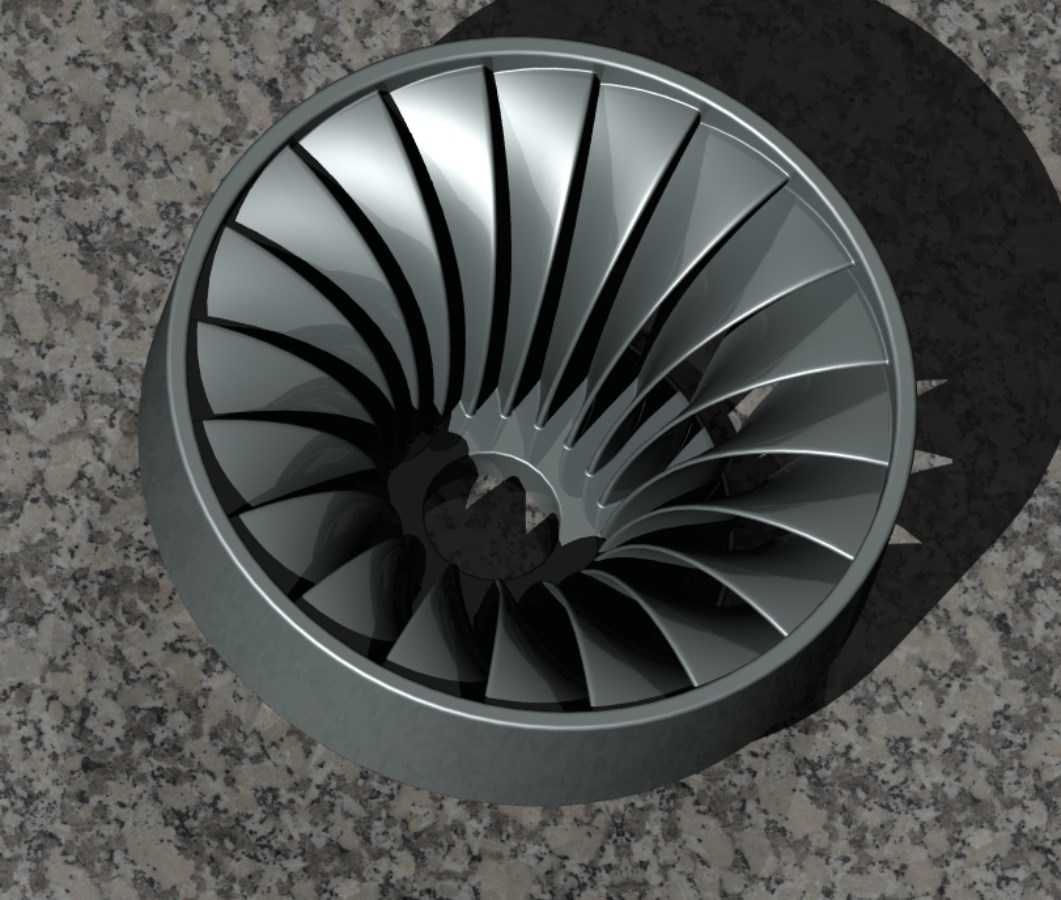

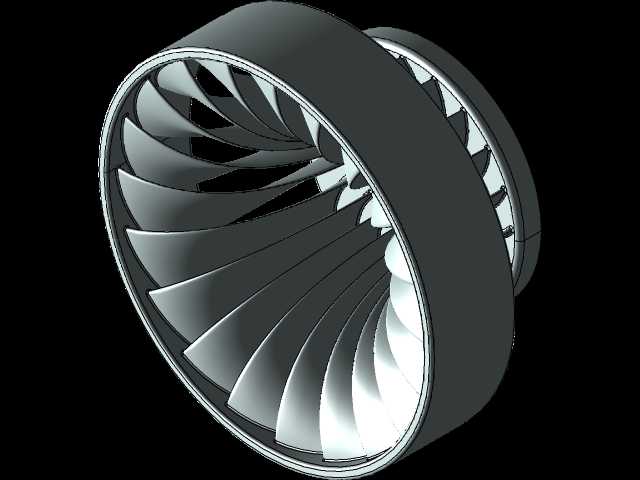

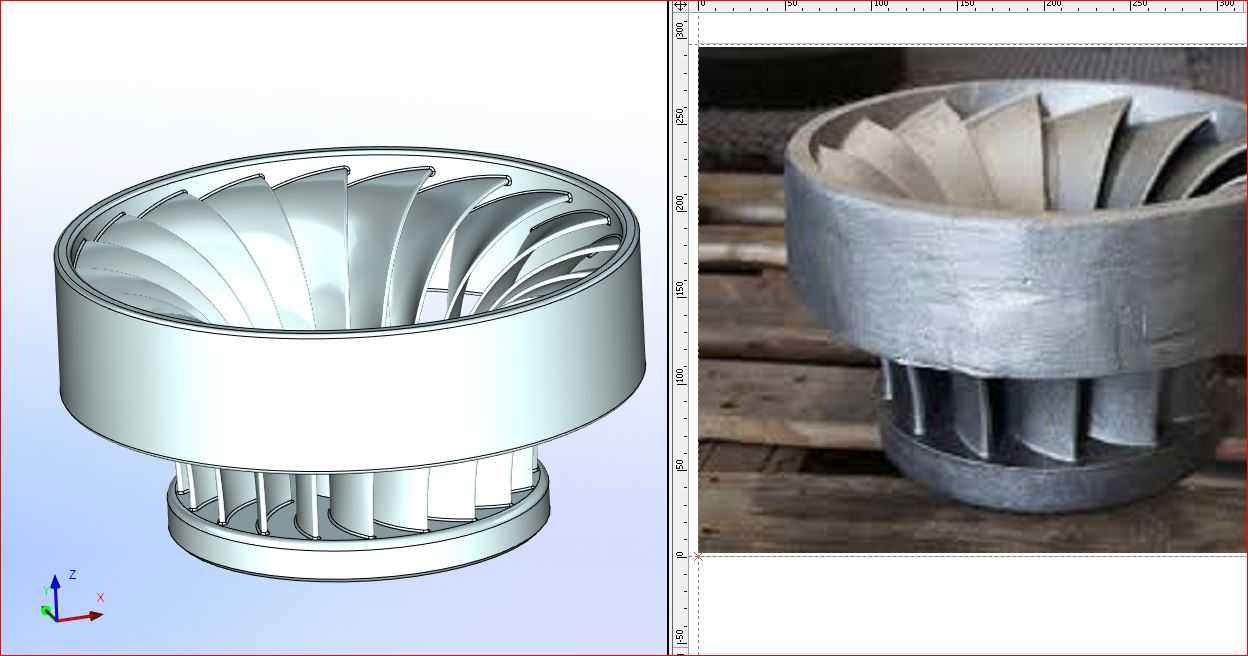

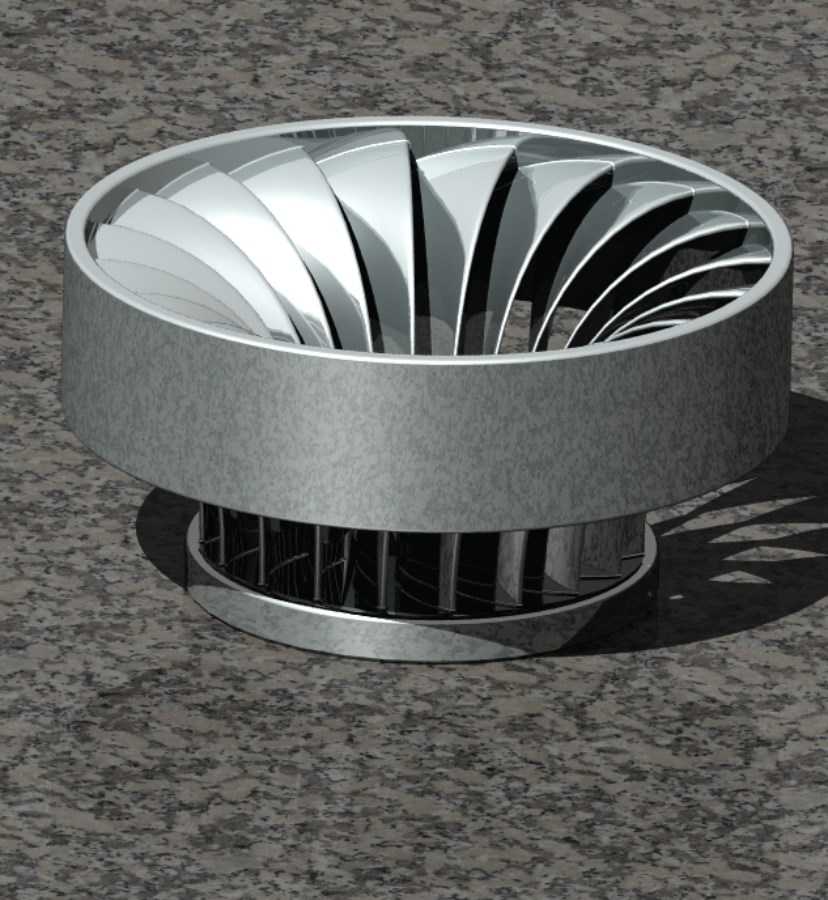

该转子主要应用于小空间高能量密度的流体输送、能量回收类设备中，常见于微型涡轮装置、小型水力能量回收单元、特种离心风机的核心做功段，区别于常规单级叶轮的结构，其采用上下双层同向排布的弯曲叶片设计，可在单级转子的轴向尺寸内完成两次流体导向，缩短设备整体轴向安装长度，适配安装空间受限的紧凑型流体设备工况。从功能特性来看，上层敞口式叶片段主要承接来流介质，通过渐缩式的叶轮流道对介质进行第一次加速或导流，叶片型线采用空间扭曲设计，可适配不同入射角的来流，降低入口处的流体冲击损失，减少介质在叶轮入口的涡流产生；下层缩径段叶片与上层叶片为一体式结构，介质经过上层流道后直接进入下层叶栅，完成第二次能量转换，两层叶片之间的环形连接筒体为整体加工结构，不存在拼接焊缝，可避免高速运转下的结构应力集中，同时减少流道内的凸起阻力，提升介质过流的顺畅度。设计过程中优先考虑了安装边界的适配性，转子上端为敞口直筒段，可直接与设备的入口导叶段采用止口配合定位，下端缩径的轮毂段可与传动轴通过键连接传递扭矩，整体安装时无需额外加装转接套，可直接嵌入对应尺寸的机壳腔体内，径向安装间隙控制在常规流体机械的密封允许范围内，避免介质从转子与机壳的间隙处泄漏。叶片的厚度沿径向渐变，靠近外侧筒体的位置叶片厚度更大，可承受高速旋转时的离心力载荷，靠近轮毂侧的叶片厚度适当减薄，减少流道的阻塞面积，提升过流效率；两层叶片的排布角度经过匹配设计，上层叶片出口的介质流出角度刚好对准下层叶片的入口角，避免介质在两层叶片的衔接段产生流动分离，降低流动过程中的能量损耗。实际应用中该类转子可适配气、液两相介质的输送工况，一体式的结构也降低了装配过程中的累计误差，运转时的动平衡性能更优，适合转速较高的工作场景，转子的下端轮毂处预留有标准的轴封安装位，可根据输送介质的特性搭配不同类型的密封件，满足不同压力等级的设备使用需求。
