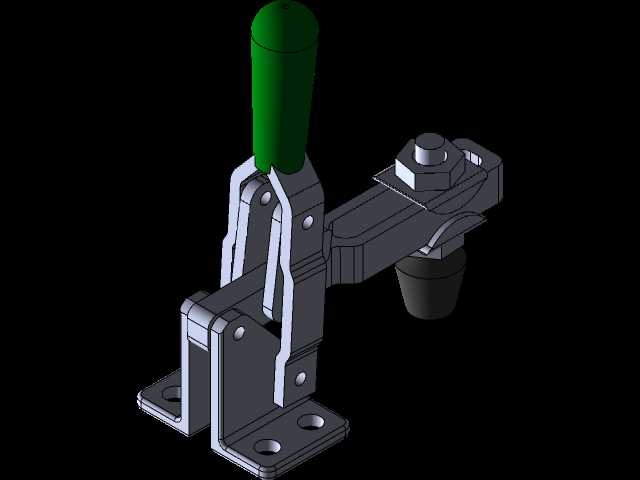

垂直式快速夹钳卡尔车道夹紧机构

这款垂直式手动快速夹紧机构，多应用在工装治具工位固定、小型工件焊接定位、装配工序工件夹持、生产线旁工位器具的快速锁止场景中，在五金加工、电子装配、小型零部件组焊的工位上十分常见，相比螺栓压紧的固定方式，它的操作行程短，锁紧与释放动作仅需扳动操作手柄即可完成，能大幅降低工位辅助操作的时间消耗。从结构设计逻辑来看，它采用了连杆机构的死点锁紧原理，当手柄扳动到垂直锁紧位置时，连杆传动副越过机械死点，此时即便夹持端受到工件向外的反作用力，机构也不会自行松脱，能提供稳定可靠的夹持力，只有主动反向扳动手柄，才能解除锁紧状态释放工件。整个机构的安装基座采用带安装孔的板式结构，四个沉头安装孔分布在基座两侧的翼板上，安装时可直接通过螺栓穿过孔位固定在工装基板、工作台面或者工位器具的安装面上，安装边界清晰，不需要额外设计复杂的转接座，基座的安装面做了铣平处理，能保证安装后整个机构的垂直度，避免长期使用后出现锁紧偏移的问题。操作手柄采用了包胶式的长柄结构，握持时的受力角度符合人工操作的人机工程要求，扳动时不需要施加过大的作用力，就能带动连杆机构完成锁紧动作，手柄的长度经过杠杆比优化，既不会因为过长占用过多工位操作空间，也不会因为过短导致操作费力。夹持端的压头采用了可调节的螺杆结构，能够根据被夹持工件的厚度差异，旋转调整压头的伸出长度，适配不同高度尺寸的工件夹持需求，压头的端面做了防滑处理，接触工件时不会出现压痕或者打滑移位的问题。整个机构的连杆铰接点都采用了销轴铆接的结构，铰接处的配合间隙控制在合理范围内，长期反复扳动使用也不会出现明显的松旷，能保持稳定的锁紧精度，机构的主体结构件采用冲压钣金成型，结构强度足够承受日常夹持工况下的作用力，不会因为夹持反力出现结构变形。在实际工位布局时，需要预留出手柄扳动的活动空间，垂直锁紧状态下手柄处于竖直向上的位置，释放状态下手柄会向侧方扳动至水平位置，布局时要避开周边的其他工装部件，避免操作时出现干涉，夹持工位的工件定位面需要和夹钳的安装面保持平行，才能保证压头压紧时受力均匀，达到最佳的夹持固定效果。
