皮卡车载工具挂装导轨及锁紧固定组件

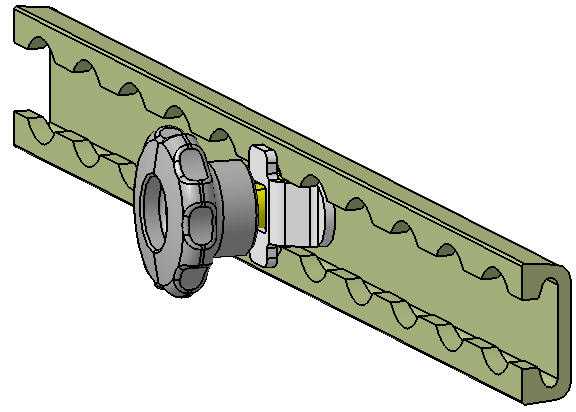

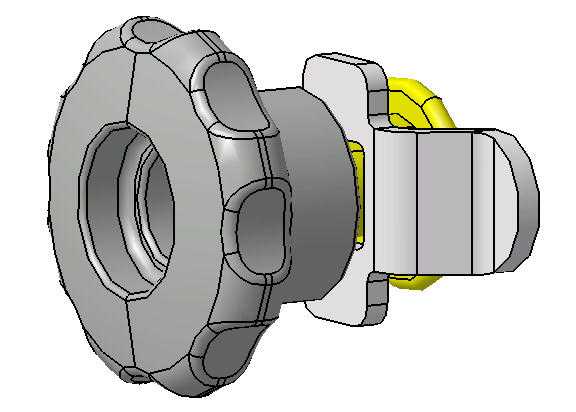

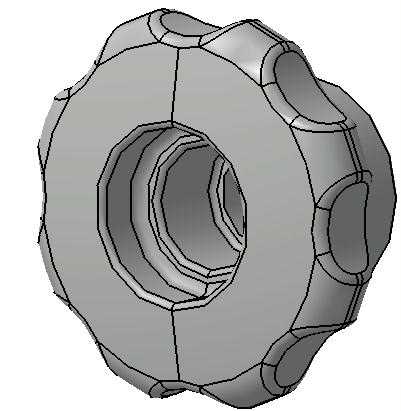

该结构件主要面向皮卡车型的后斗工具收纳场景设计，解决户外作业、工程运维过程中随车工具零散放置、易晃动磕碰、取用不便的实际问题，可适配常用的手动工具、小型检修器具的挂装固定需求。导轨主体采用C型槽式截面设计，槽体内侧连续排布半球形定位凹坑，沿导轨长度方向等距分布，凹坑的弧度与锁紧组件端部的定位凸头完全匹配，当锁紧旋钮拧紧时，凸头嵌入对应凹坑内，可完全限制滑动座沿导轨长度方向的位移，避免车辆行驶过程中挂装的工具出现窜动、异响甚至脱落的情况。导轨的背部设计有贴合车斗内壁安装面的平直基准边，安装时可通过侧边的安装孔采用螺栓直接固定在皮卡货厢的内侧钣金上，安装边界可根据不同车型的货厢长度灵活裁切导轨长度，适配不同尺寸的车型货厢空间，不需要额外改造货厢原有结构，安装门槛较低。锁紧组件采用旋钮式快锁结构，旋钮外圈做了防滑凹槽处理，操作人员佩戴劳保手套也可直接施力拧动，不需要借助额外扳手类工具即可完成松紧调节，滑动座与导轨C型槽的配合面做了减磨倒角处理，滑动过程中无卡滞，可根据挂装工具的尺寸灵活调整相邻锁紧组件的间距，适配不同长度、不同握持尺寸的工具挂装需求。从设计思路来看，该结构优先考虑车载工况下的抗振性能，连续凹坑的定位形式相比普通的螺栓顶紧固定方式，抗冲击载荷能力更强，在车辆经过颠簸路面时，定位结构不会因为持续振动出现松脱，同时快锁结构也满足户外作业时快速调整工具位置、快速取放的使用需求，导轨的C型槽结构同时兼具导向和防护作用，可避免滑动座从导轨正面脱出，整体结构没有多余的复杂零件，加工工艺性好，可采用铝合金挤压成型导轨主体，锁紧组件采用工程塑料与金属嵌件结合的方式制作，兼顾轻量化与结构强度，长期在户外车载环境下使用也不易出现锈蚀、卡滞的问题。
