快拆式C型切换压紧夹持工具结构

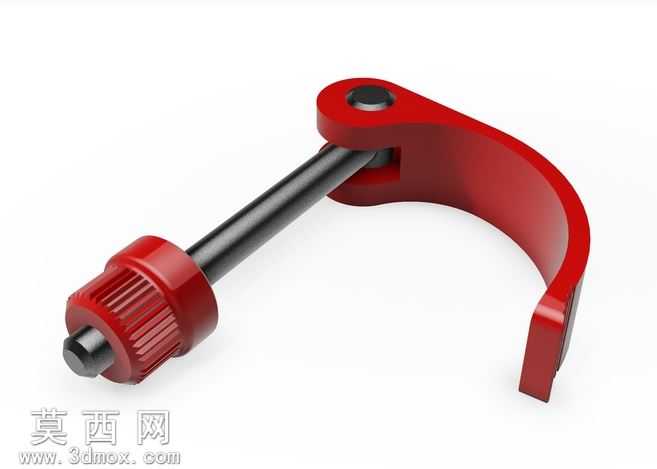

本模型为快拆式C型切换夹持工具，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差规范，对各配合部件的尺寸链进行完整校核，确保虚拟装配状态下无干涉、无错位问题。模型整体分为C型夹臂、调节螺杆、滚花旋钮、铰接销轴四个核心组成部分，夹臂采用弧形C型开口结构，开口端设置平直压接端面，可与待夹持工件表面形成稳定面接触，避免线接触带来的压痕与夹持滑脱风险；夹臂上端设置铰接孔位，通过销轴与调节螺杆形成可转动铰接连接，让螺杆可随夹合角度自适应调整，保证螺杆轴线始终垂直于压接工作面，避免偏载带来的夹持力损耗。调节螺杆采用金属光杆配合端部压头的结构，光杆表面做光滑质感处理，模拟实际加工中的磨削表面效果，端部压头为小直径圆柱结构，可适配狭小空间内的点位压紧需求；螺杆末端连接的滚花旋钮采用周向直纹滚花设计，建模时对滚花纹理做等距阵列处理，还原手动旋钮的防滑握持结构，旋钮与螺杆采用同轴紧固连接，旋转旋钮即可驱动螺杆沿轴向进给，实现夹持开口大小的连续调节，适配不同厚度的待夹持工件。材质渲染方面，C型夹臂与滚花旋钮采用红色哑光烤漆金属材质，调整材质粗糙度参数模拟漆面的柔和漫反射效果，同时保留边缘处的细微高光体现金属基底的硬朗质感；调节螺杆与铰接销轴采用发黑处理的钢材材质，设置较低的粗糙度与较高的金属度参数，还原黑色金属表面的细腻金属光泽，端部压头做亮面金属处理，与螺杆主体形成材质层次区分。设计思路上围绕快速切换夹持的使用需求，摒弃传统C型夹的螺纹旋进长行程结构，采用铰接式快开结构，可先扳动夹臂张开至大开口快速套入工件，再通过旋钮微调压紧，大幅缩短装夹调整时间，同时滚花旋钮的大直径设计让手动操作无需额外工具即可完成压紧与松开，适配工位频繁切换、需要快速拆装夹具的作业场景，各部件的结构均做了圆角过渡处理，避免锐边带来的操作安全隐患，铰接位置的间隙设置也预留了实际装配中的转动余量，让模型结构完全符合实际生产加工的工艺要求。
