绞车滚筒焊装件结构三维设计

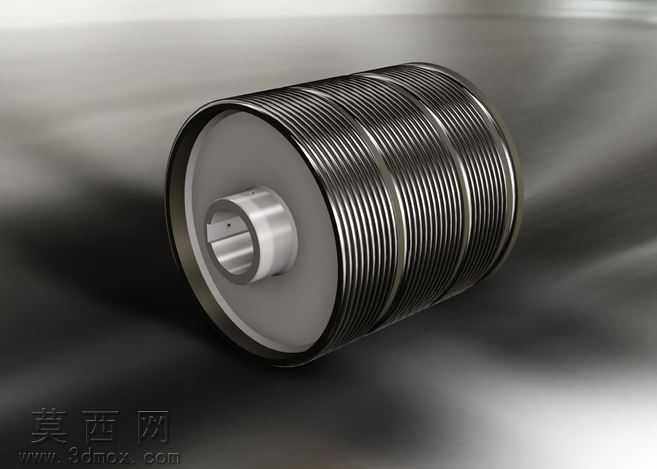

本作品为绞车滚筒焊装件的三维数字化设计成果，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先依据绞车牵引作业的载荷工况确定核心尺寸参数，对滚筒主体的多层缠绕绳槽结构进行精准建模，绳槽的节距、槽深、过渡圆角均严格匹配对应钢丝绳的缠绕规范，避免钢丝绳在收放过程中出现卡绳、乱绳、过度磨损的问题。建模过程中对焊装结构的各组成部件进行独立参数化绘制，包含中间的轮毂连接段、外侧的挡边结构、筒体表面的绳槽基体，各部件之间的焊接坡口、贴合面均按照焊接工艺要求预留合理的工艺余量，还原焊装构件的真实装配逻辑，同时对轮毂内的键槽结构、定位止口进行细节刻画，保证该部件与绞车主轴、传动侧连接结构的装配匹配度。渲染阶段采用金属材质真实质感还原，筒体部分采用调质结构钢材质，调整表面粗糙度参数呈现机加工后的哑光金属质感，绳槽区域通过细微的纹理贴图还原加工刀痕的真实效果，轮毂部分采用与筒体一致的钢材属性，对焊接接缝区域做细微的材质差异处理，模拟焊后打磨的工艺特征，场景布光采用侧方主光源搭配环境补光，突出滚筒的圆柱曲面形态与绳槽的层叠结构，清晰展现构件的轮廓层次与结构细节。设计过程中充分考量该焊装件的受力特性，对筒体壁厚、挡边高度、轮毂与筒体的连接幅板厚度进行合理性匹配，在满足额定牵引载荷下的结构强度要求的同时，尽可能控制构件整体重量，兼顾结构可靠性与轻量化需求；绳槽采用多段等距排布的设计，适配多层钢丝绳缠绕的作业需求，两侧挡边的高度超出最大缠绕层数的绳径余量，避免钢丝绳在大载荷牵引下从筒体侧边脱出。整体模型结构完整，各部件的几何特征、装配关系均与实际焊装加工的绞车滚筒构件一致，可用于绞车产品的结构验证、装配干涉检查、工程图纸输出以及作业工况的模拟演示，为起重牵引类绞车的部件设计与优化提供精准的三维数字化参考。
