穿越机四合一F30A电调电路板结构

项目分类:3D模型 发布时间:2021-08-09 ID:227337
  • 穿越机四合一F30A电调电路板结构
  • 穿越机四合一F30A电调电路板结构
  • 穿越机四合一F30A电调电路板结构
  • 穿越机四合一F30A电调电路板结构

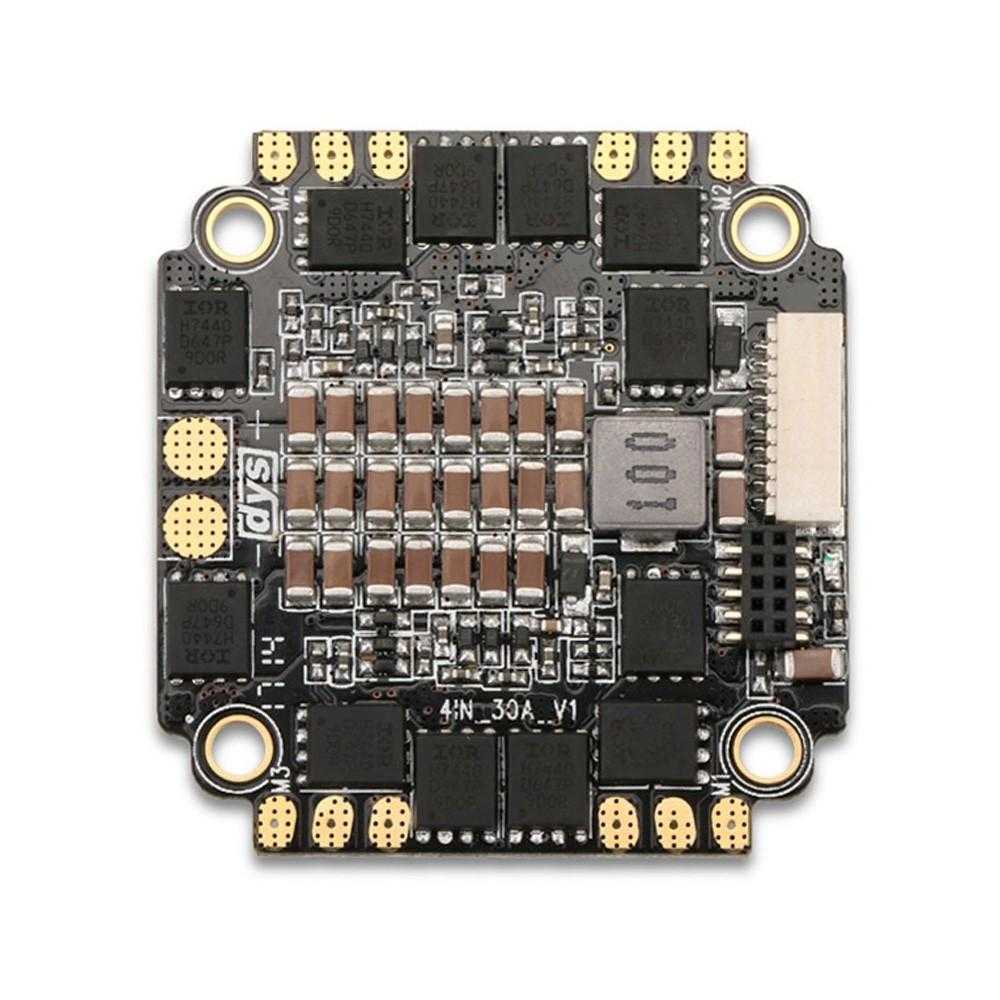

这款四合一电调是多旋翼航模动力系统的核心执行部件,主要适配小型穿越机、竞速无人机的动力输出需求,单路持续输出电流30A,可同时驱动四路无刷电机完成转速调节,将飞控输出的油门控制信号转化为电机可识别的三相驱动电流,实现电机转速的精准动态响应。在实际飞行场景中,该部件直接承接飞控的姿态控制指令,无论是竞速穿越时的急加速、急减速,还是花飞动作中的瞬间动力切换,都需要电调具备足够的电流冗余与快速响应能力,避免动力迟滞导致的飞行姿态失控。

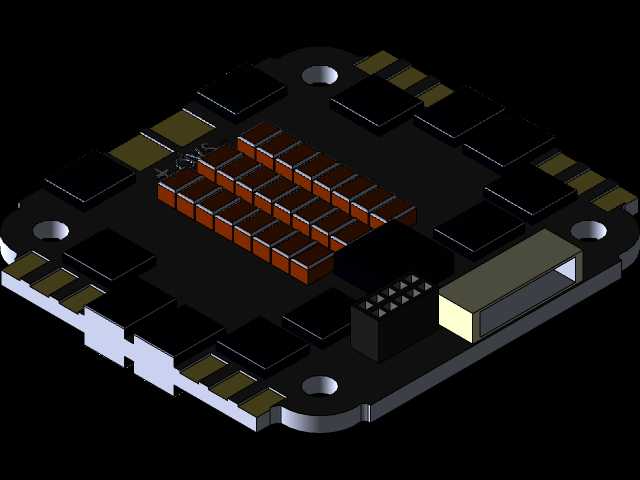

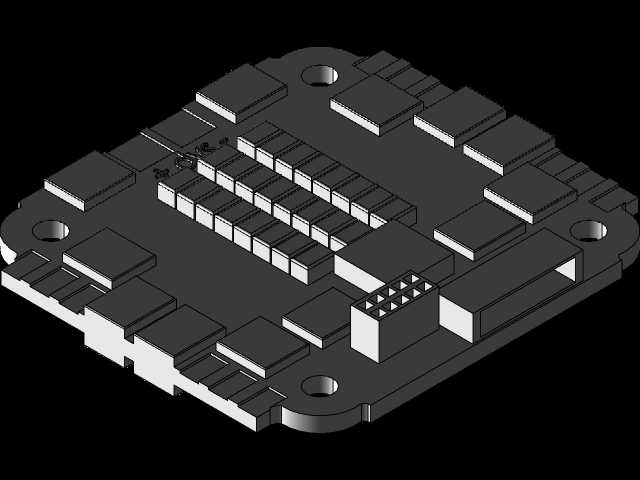

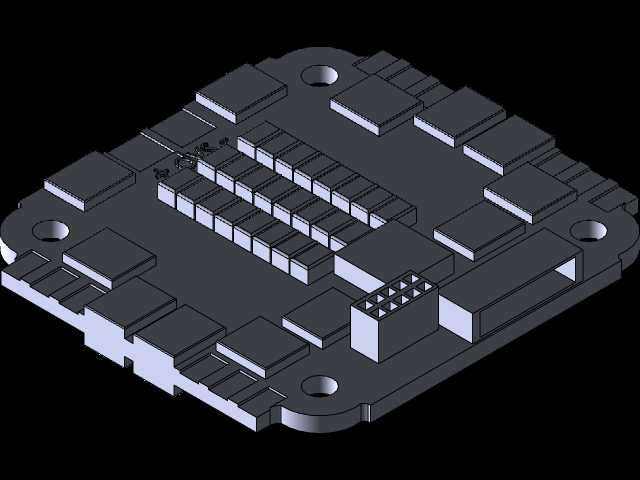

从结构设计来看,该电调采用层叠式PCB布局,将功率MOS管阵列布置在板件中部散热区域,每路功率管对应一组独立的驱动回路,铜箔走线做了加宽处理以降低大电流通过时的线路压降,板件四角预留了标准30.5*30.5mm的安装孔位,可直接与同规格飞控板堆叠安装,减少整机布线长度,降低信号干扰概率。板载电容组集中布置在功率回路输入端,可有效滤除电池供电端的电压纹波,避免大油门突加时的电压跌落导致的电调复位问题,信号输入接口采用标准排针布局,可直接匹配主流飞控的电调信号输出端口,无需额外改线即可完成装配。

设计过程中重点考量了散热与空间占用的平衡,功率器件全部贴板焊接,背面预留了散热焊盘可直接贴合机架碳板辅助散热,板件边缘做了圆角处理,避免安装时剐蹭线材造成绝缘层破损,输出焊盘采用大尺寸露铜设计,可承受12AWG功率线的焊接强度,避免飞行震动导致的焊盘脱落问题。安装边界上,板件整体厚度控制在6mm以内,堆叠安装后不会超出机架的安装层间隙,信号走线与功率走线做了分区布置,避免大电流走线对微弱控制信号产生电磁干扰,适配3-6S锂电池供电范围,可覆盖从入门练习机到中端竞速机的动力配置需求。在实际装机调试时,该电调可支持Dshot600等高速数字信号协议,信号响应延迟低至毫秒级,能够匹配高KV值无刷电机的高速换向需求,板载BEC输出可直接为飞控、接收机等外设供电,减少整机额外供电模块的重量占用。
