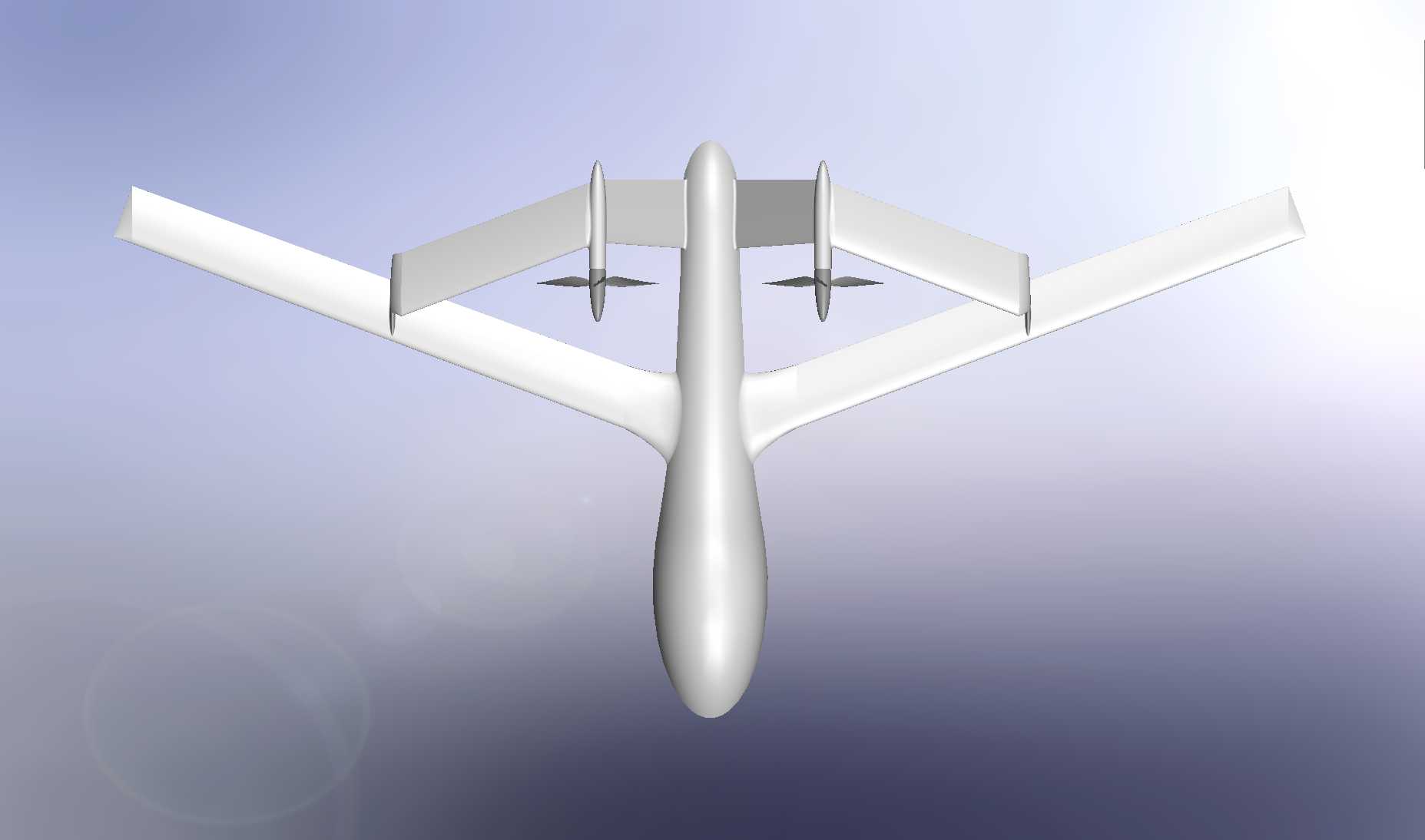

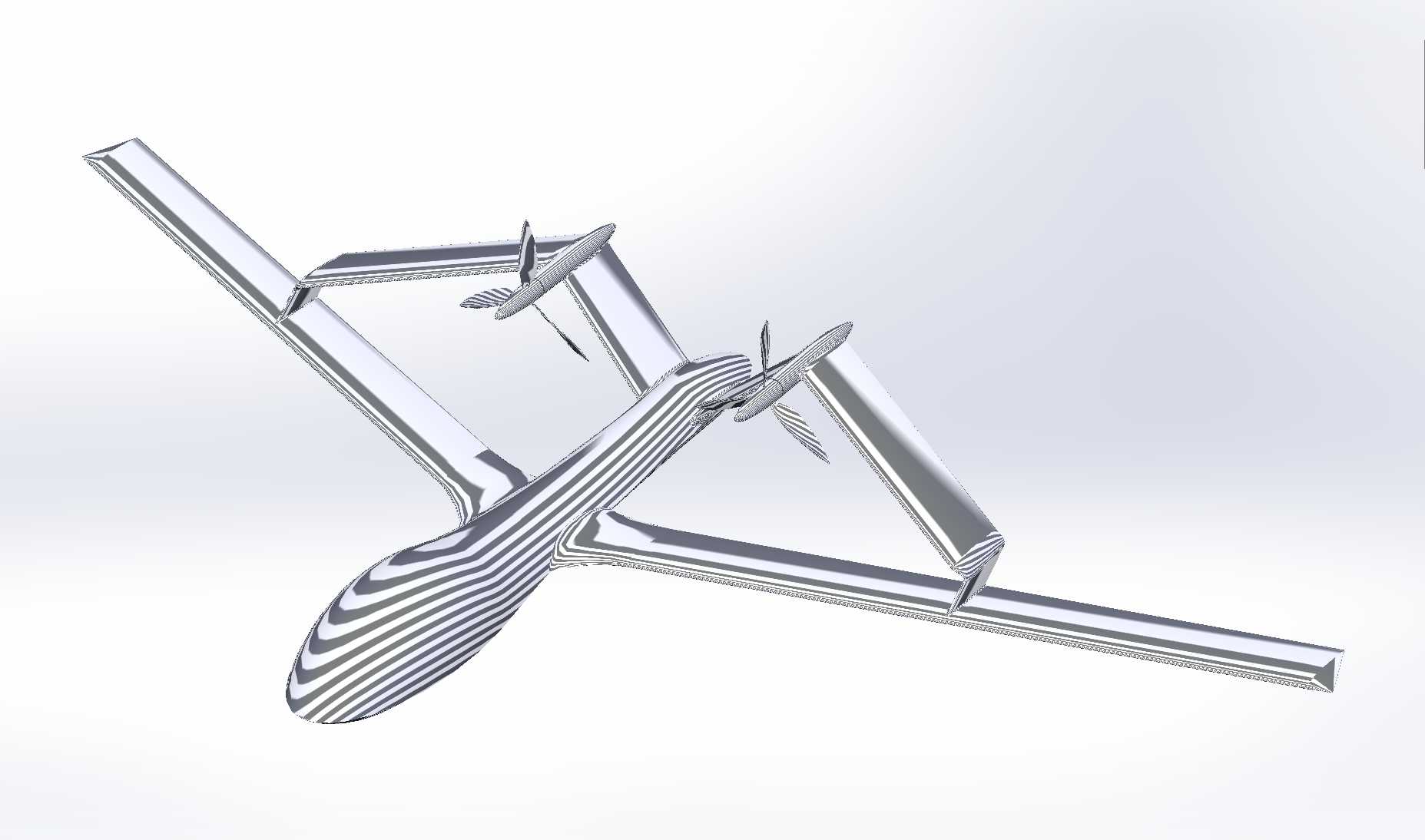

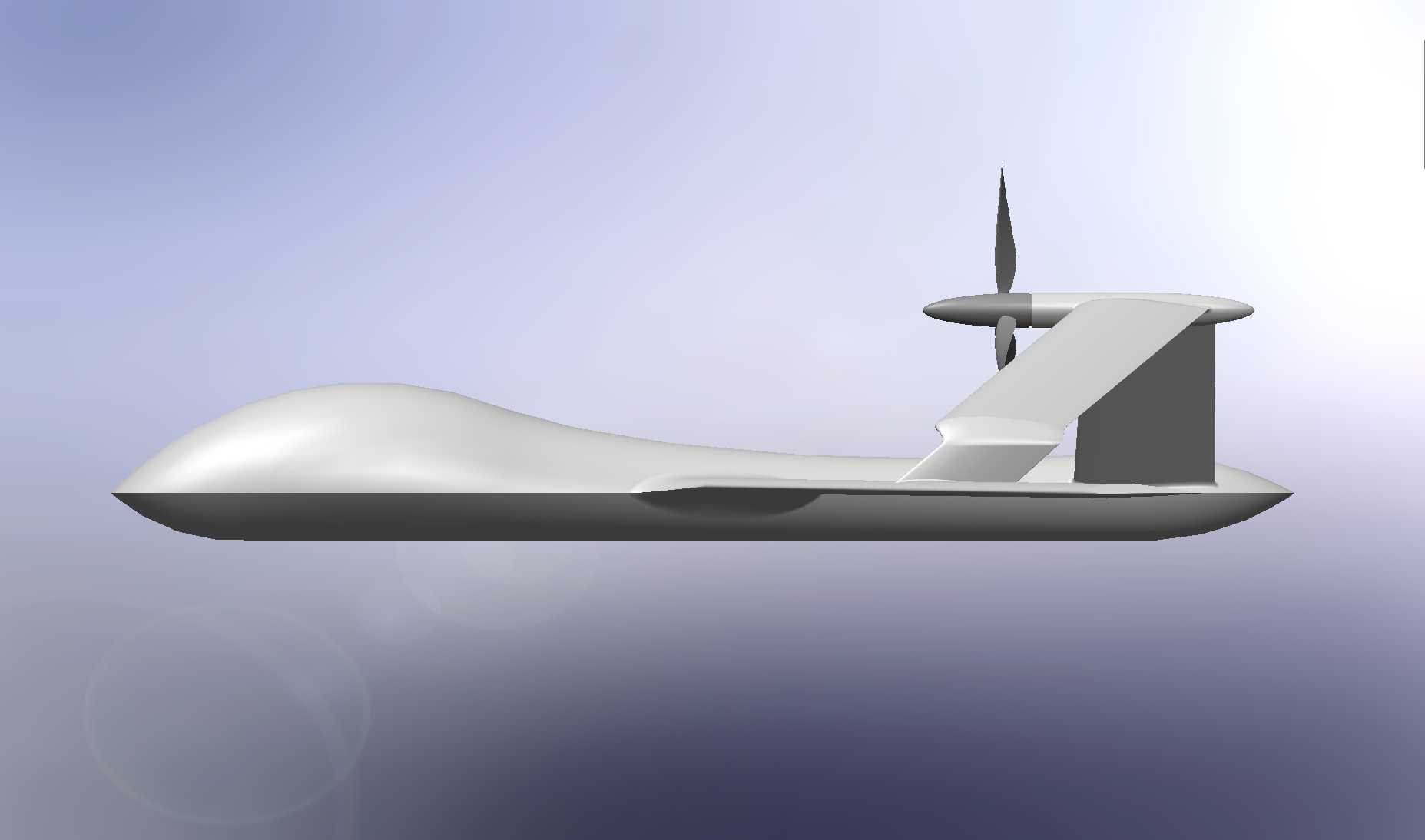

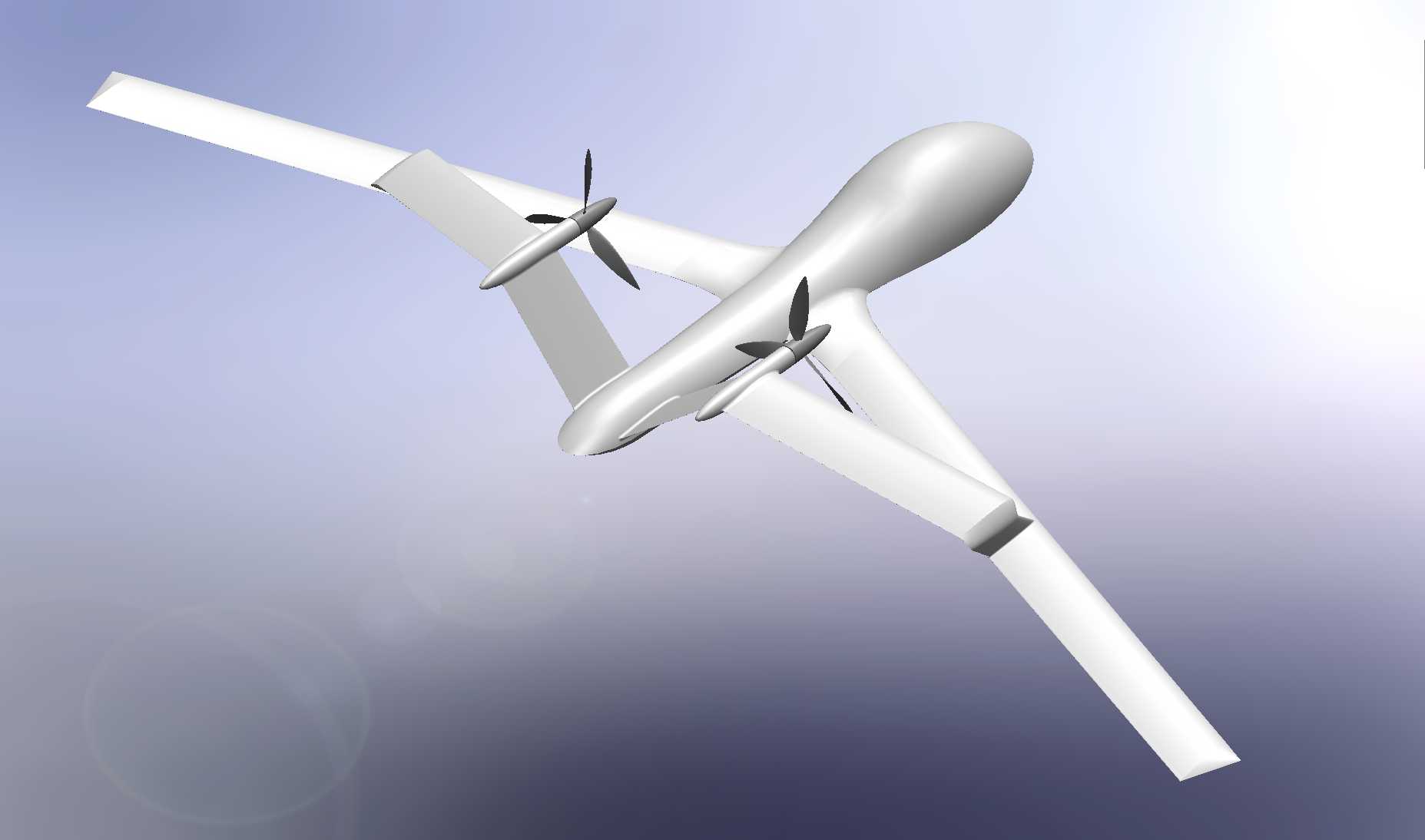

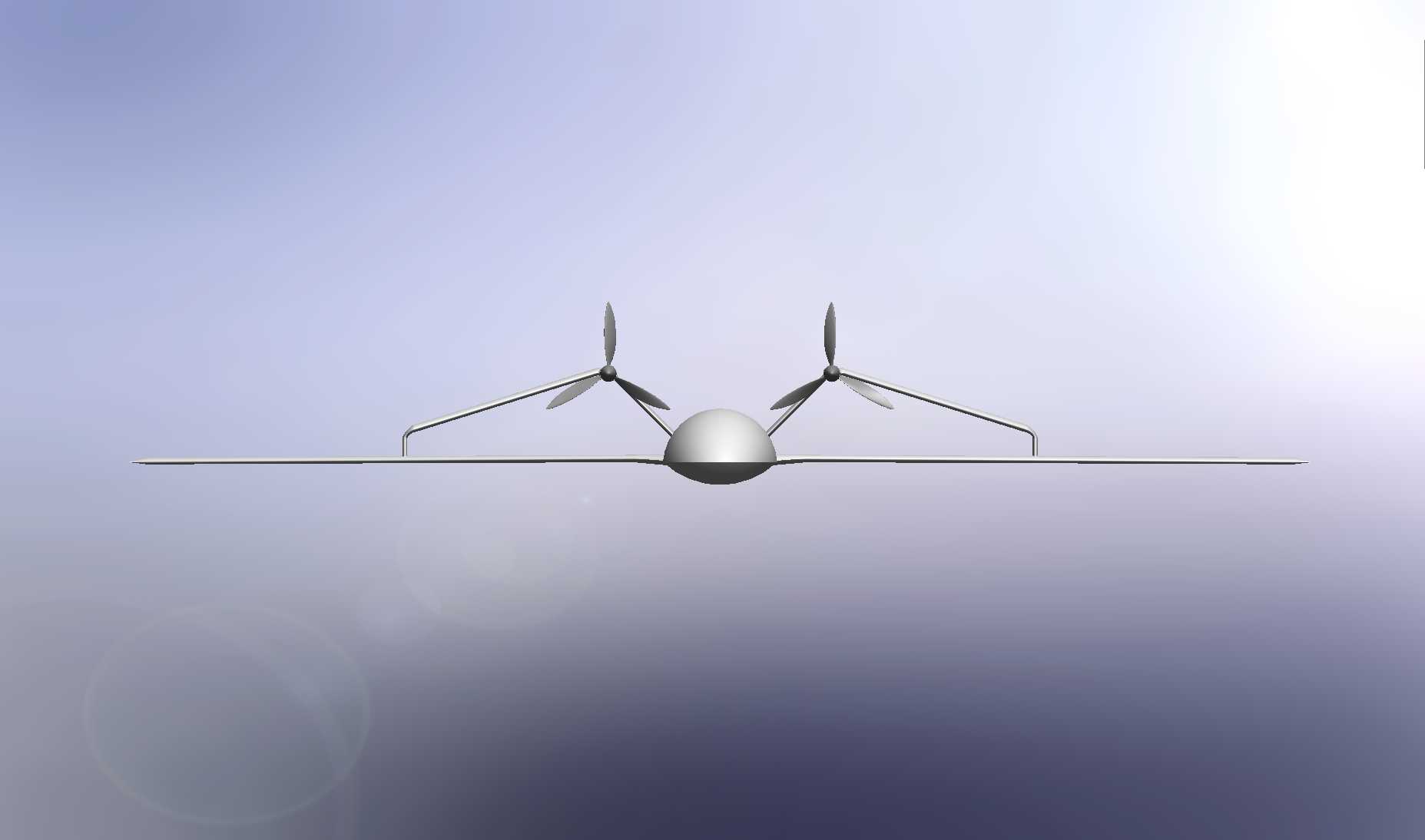

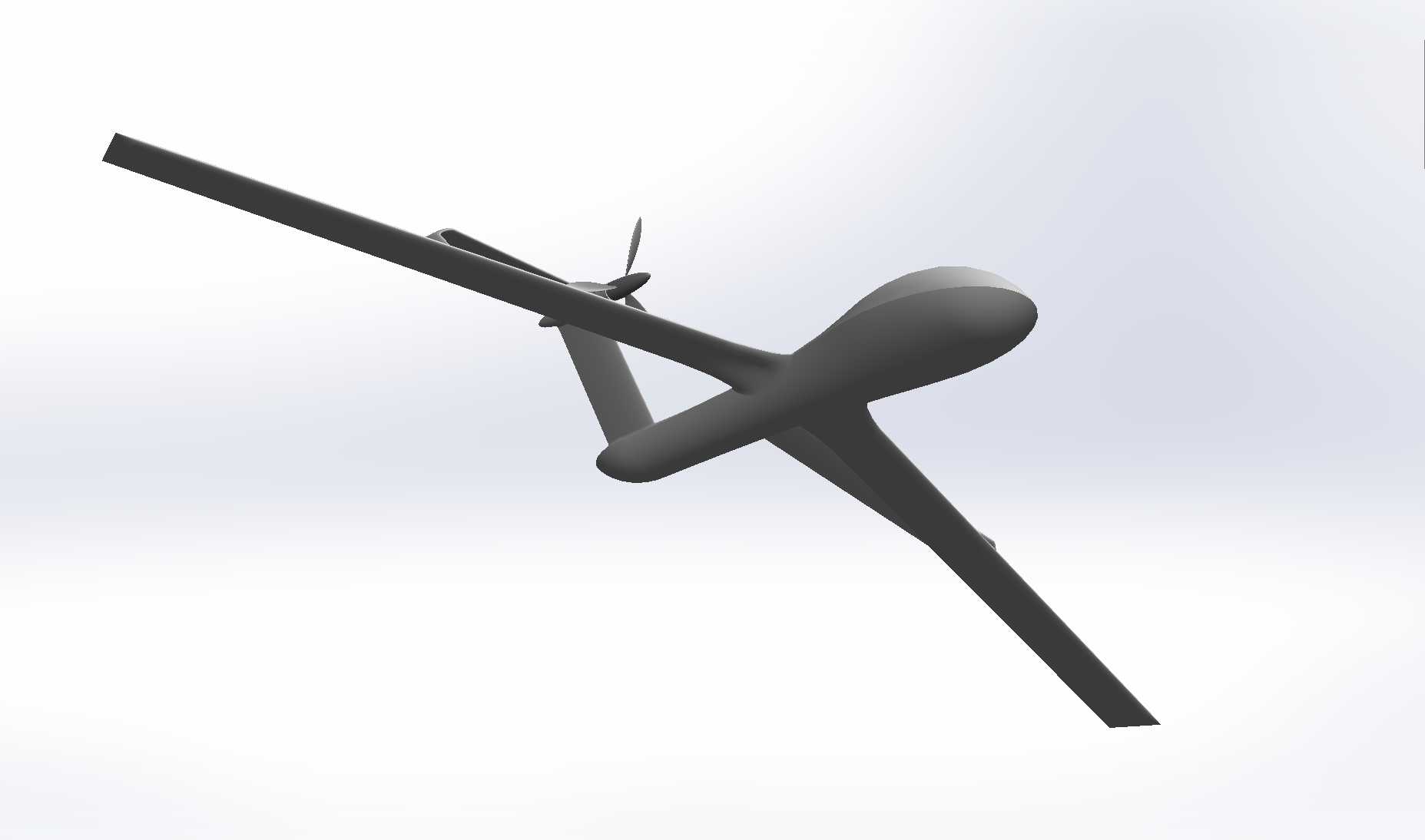

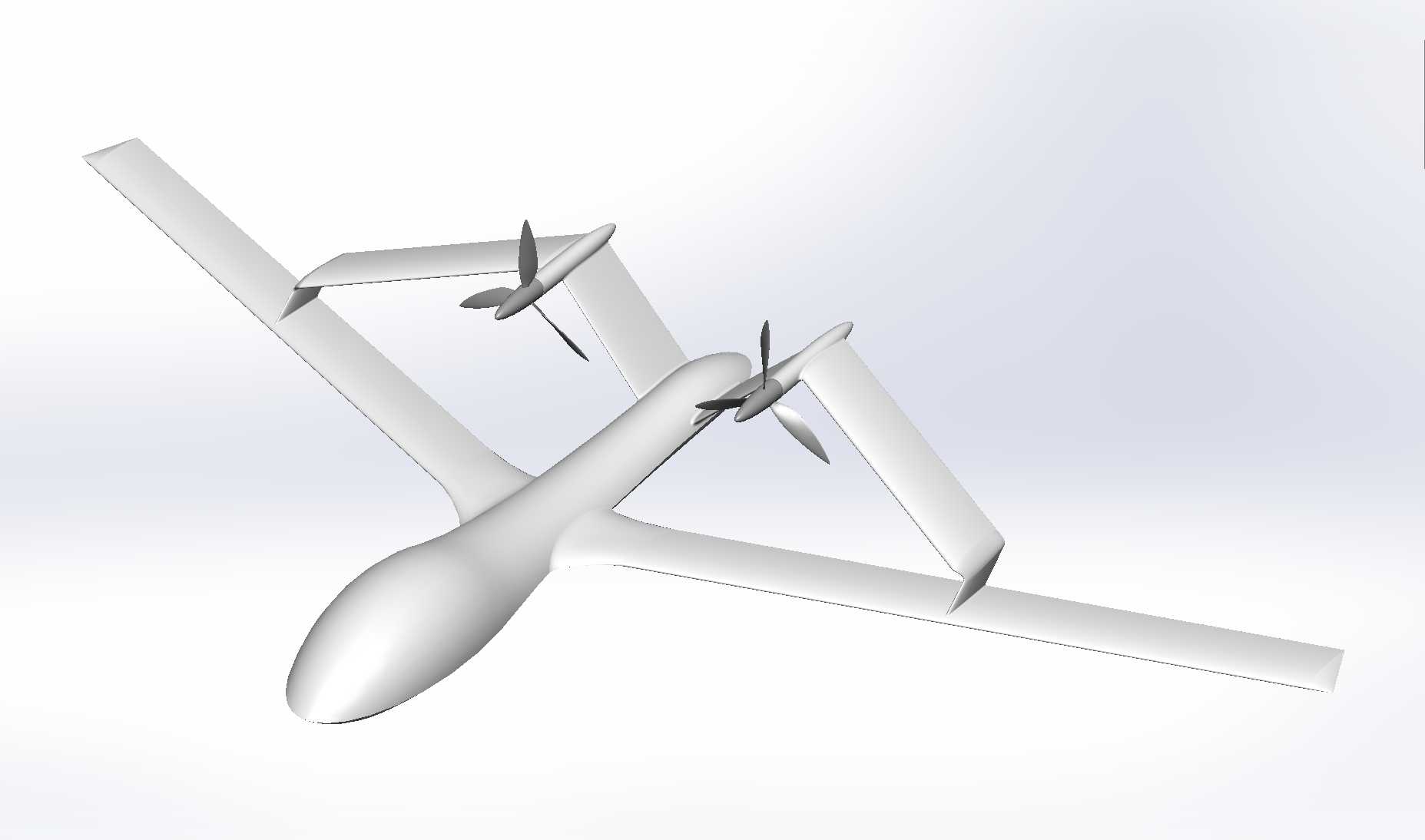

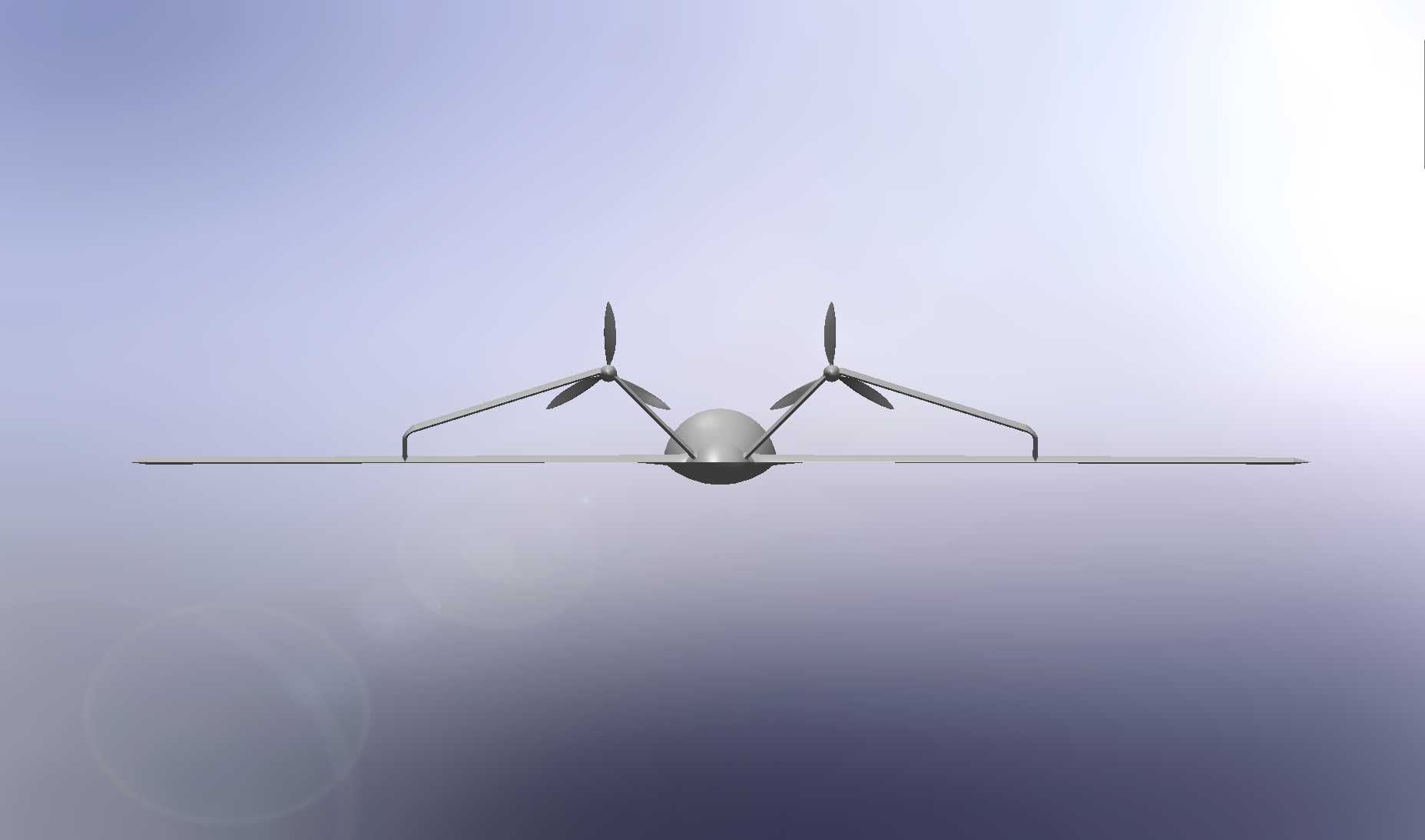

贵州构型箱翼无人机拖拉机构型设计

该箱翼构型无人机的设计围绕山地复杂地形的低空作业需求展开，区别于常规固定翼无人机的单翼布局，采用上下翼面通过端板连接形成的封闭箱型翼结构，这种结构在同等翼展条件下能够获得更高的升阻比，同时大幅提升结构刚度，降低飞行过程中的翼面颤振风险，适配贵州等多山区域多变的紊流飞行环境。拖拉机构型的动力布置将两组螺旋桨动力单元分别设置于机翼后缘与尾撑前端，前拉后推的动力组合能够在低速飞行状态下提供更充足的推力储备，起降阶段的滑跑距离更短，可在山地间的简易平整场地完成起降作业，无需专用跑道支持。从结构设计逻辑来看，箱翼的封闭框架结构将机翼的受力从传统的悬臂梁受力转化为闭合框架受力，翼根处的弯矩载荷能够通过上下翼面与端板共同分担，在同等结构重量下翼面的变形量更小，飞行控制精度更高，适合搭载测绘、巡检类任务载荷进行长航时作业。机身采用流线型纺锤体设计，机头位置预留任务载荷安装舱，可根据作业需求更换光学测绘相机、多光谱传感器、小型物资挂载等不同模块，舱体边界与机身蒙皮齐平，避免额外的气动阻力增量。尾翼采用与箱翼端板一体化的垂尾设计，平尾与垂尾的连接位置经过气动修形，能够有效降低翼尖涡流带来的诱导阻力，同时提升航向稳定性，在侧风条件下的飞行姿态保持能力优于常规尾翼布局。安装边界方面，该构型无人机的翼展控制在小型低空无人机的适航尺寸范围内，拆解后可装入常规运输箱体，转场运输时无需大型吊装设备，地面操作人员可在短时间内完成机翼与机身的组装调试，作业部署灵活度较高。动力单元的安装座设置快拆结构，日常维护时可快速更换动力模块，降低外场作业的维护难度。起落架采用后三点式布局，主起落架设置于机翼下方的承力结构位置，能够承受简易场地起降时的冲击载荷，尾轮与航向舵机联动，地面滑跑阶段的方向操控响应直接，适配不平整场地的滑行转向需求。整体气动设计经过多轮CFD仿真验证，在巡航速度下的升阻比表现优于同量级常规固定翼无人机，续航时间能够满足山地巡检、地形测绘、农林作业等多场景的使用需求，结构件的连接位置均设置定位止口，装配时无需复杂调校即可保证气动外形的精度，降低批量生产的装配难度。
