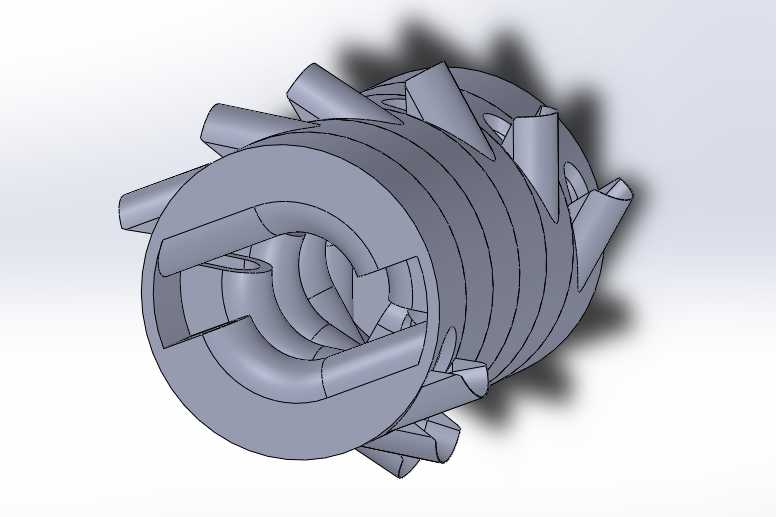

椭圆勺式六段表土采集刨削铲结构

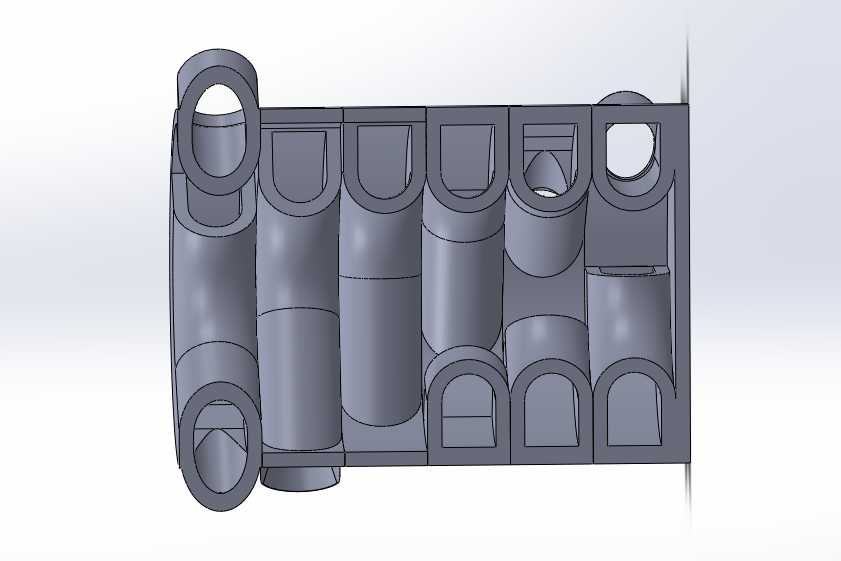

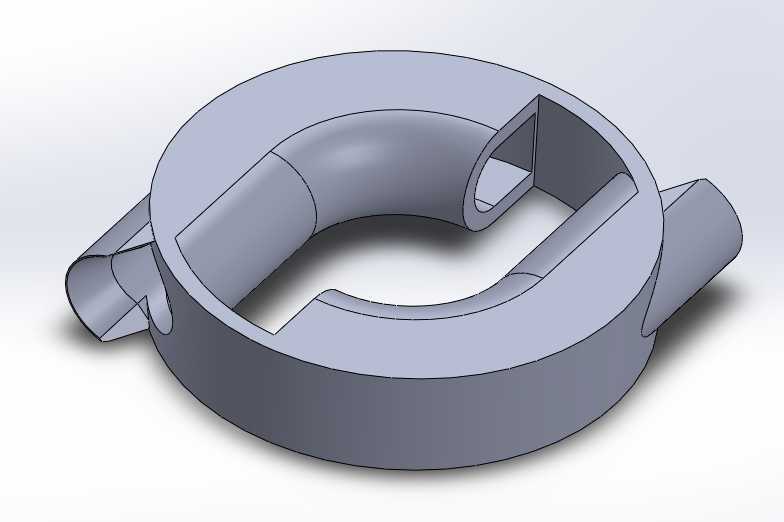

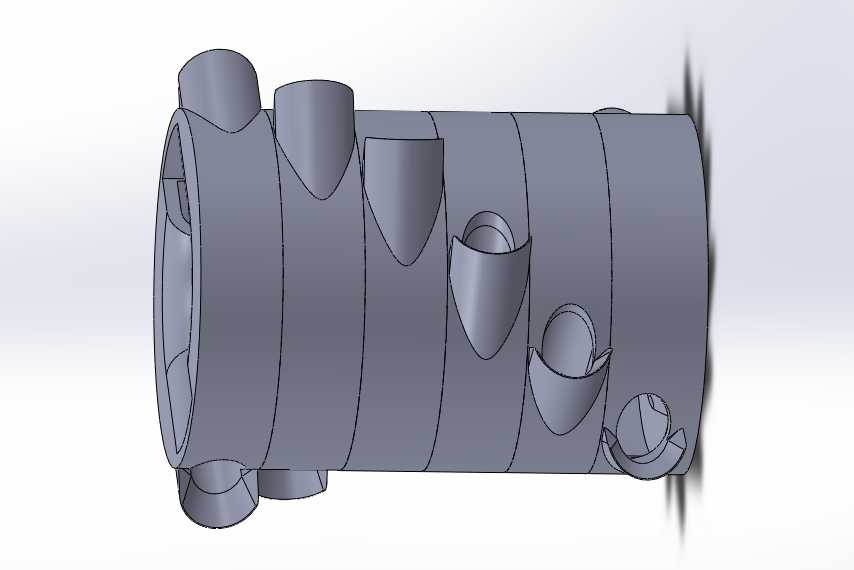

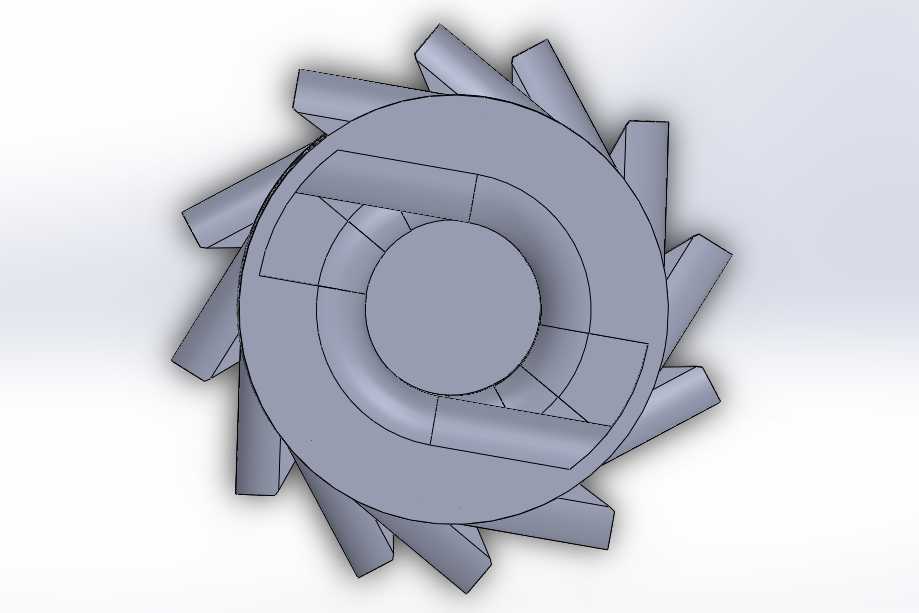

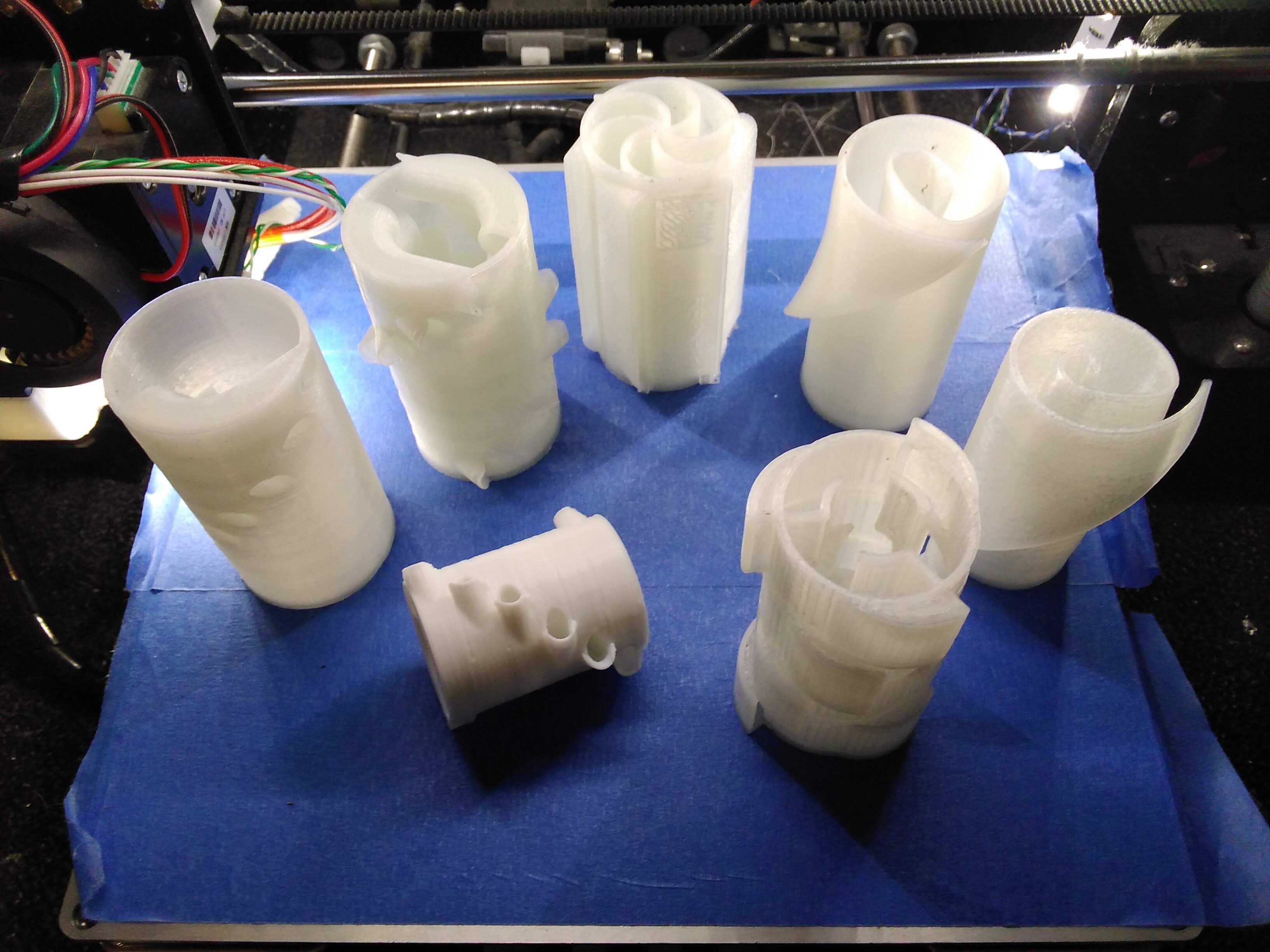

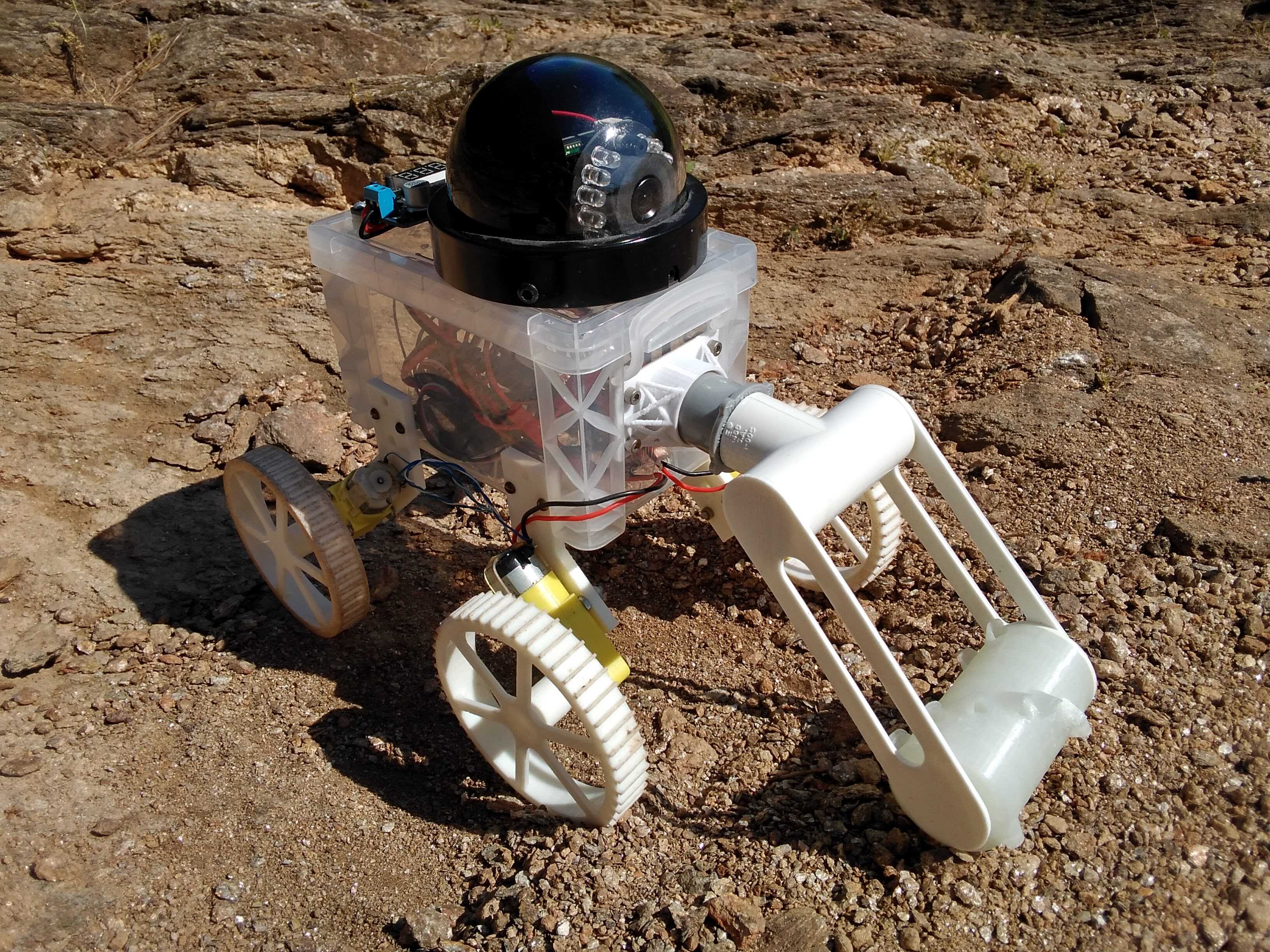

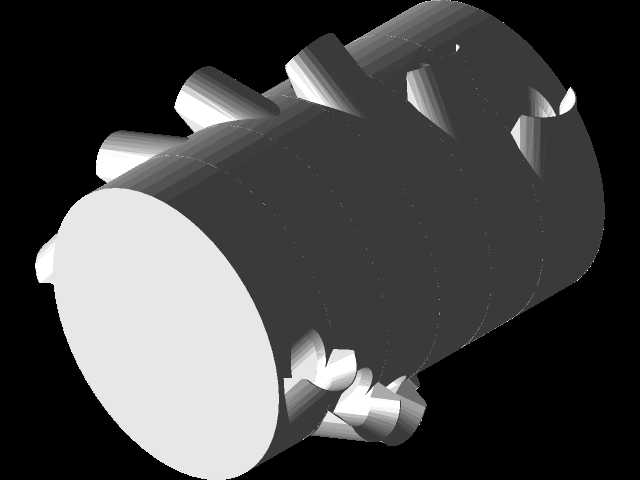

该刨削铲主要面向浅层表土采样、表层物料精准收集类作业场景，适配小型自动化采样设备、户外土壤勘探装置的前端执行端使用，可在不破坏深层土层结构的前提下，完成指定厚度表层介质的连续收集作业，避免传统采样方式一次性取土量过大、样本混杂的问题。从功能实现逻辑来看，其采用椭圆勺作为核心取料构件，区别于常规直口铲斗的大容积取料设计，椭圆勺单勺单次收集的表土量控制在较小区间，配合内部贯通的集料通道，可在连续作业过程中最大限度保留收集到的物料，减少撒漏与样本损耗。整体执行端采用六段式分体排布结构，每段配置双勺取料单元，相邻勺体的作业相位存在固定角度差，当配套驱动机构带动铲体旋转作业时，同一时间仅有一个勺体与地面接触完成取料动作，当前勺体切入土层收集到足量表土后，随旋转抬升的过程中将物料导入内部集料通道，下一个勺体随即切入地面开始作业，整个取料过程无间断、无空程，大幅提升连续收集效率，同时避免多勺同时接触地面带来的阻力激增、设备负载波动过大的问题。结构设计阶段充分考虑了3D打印加工的工艺适配性，所有支撑结构均采用大圆角过渡，无小于打印工艺最小成型尺寸的薄壁、尖角结构，框架式的支撑臂在保证整体结构刚度的前提下，尽可能削减非受力区域的材料厚度，降低整体自重。传动端采用直齿圆柱齿轮与驱动单元直连，齿轮模数根据作业负载匹配选型，齿宽满足持续作业的强度要求，安装时齿轮与驱动输出轴的同轴度公差控制在0.1mm以内，避免传动卡滞。安装边界方面，该刨削铲的驱动端预留标准安装接口，可适配常规小型直流减速电机的输出轴尺寸，整体框架的安装孔位间距与常见小型移动采样平台的前端安装位兼容，作业时勺体最低点与设备安装基面的距离可根据采样深度需求灵活调整，调整范围覆盖0-50mm的常见表层采样深度区间，集料通道的出口端可直接对接样本收纳容器，无需额外增设转接导料结构。
