阿特拉斯V型火箭发射支架连接支架

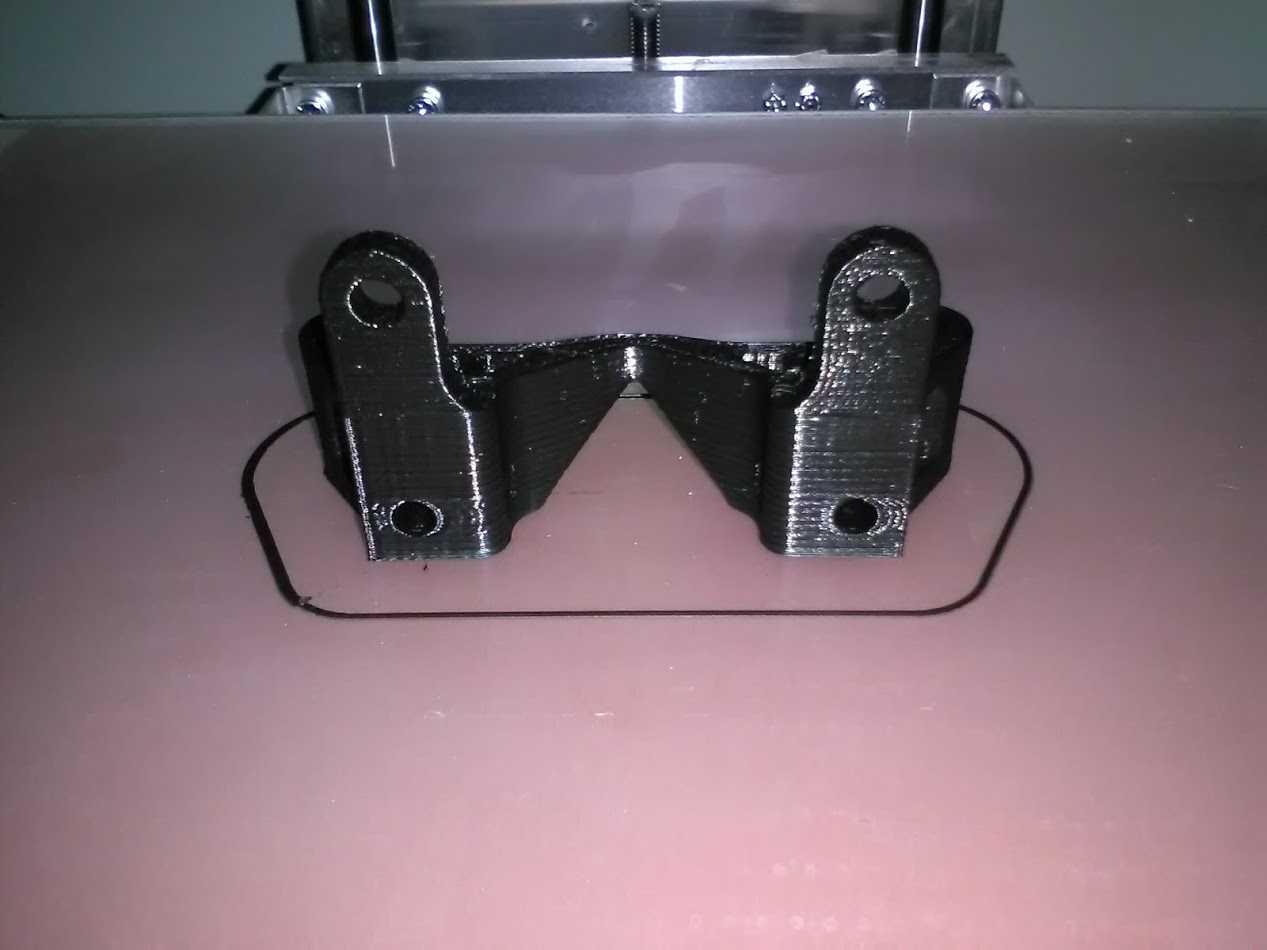

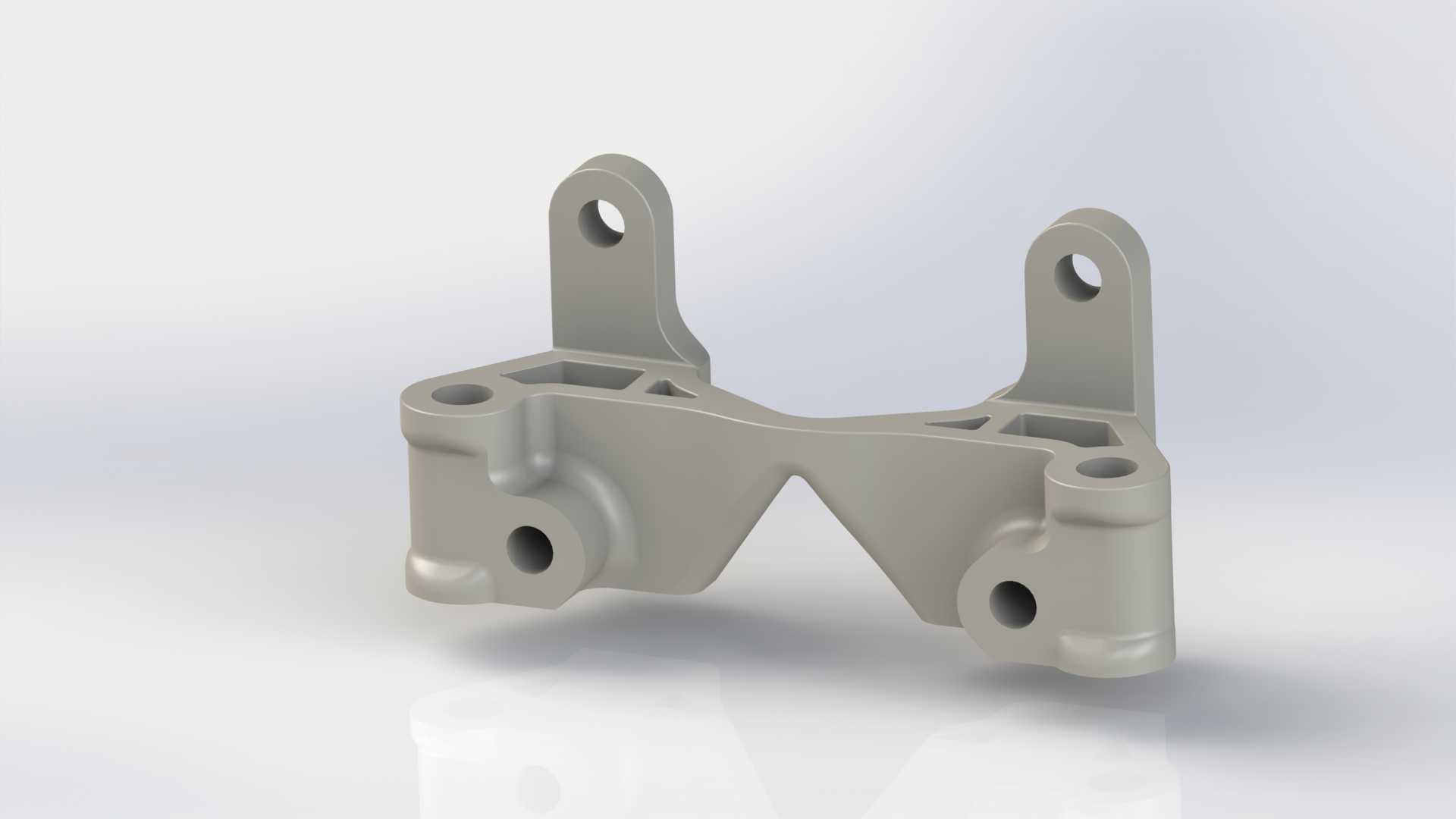

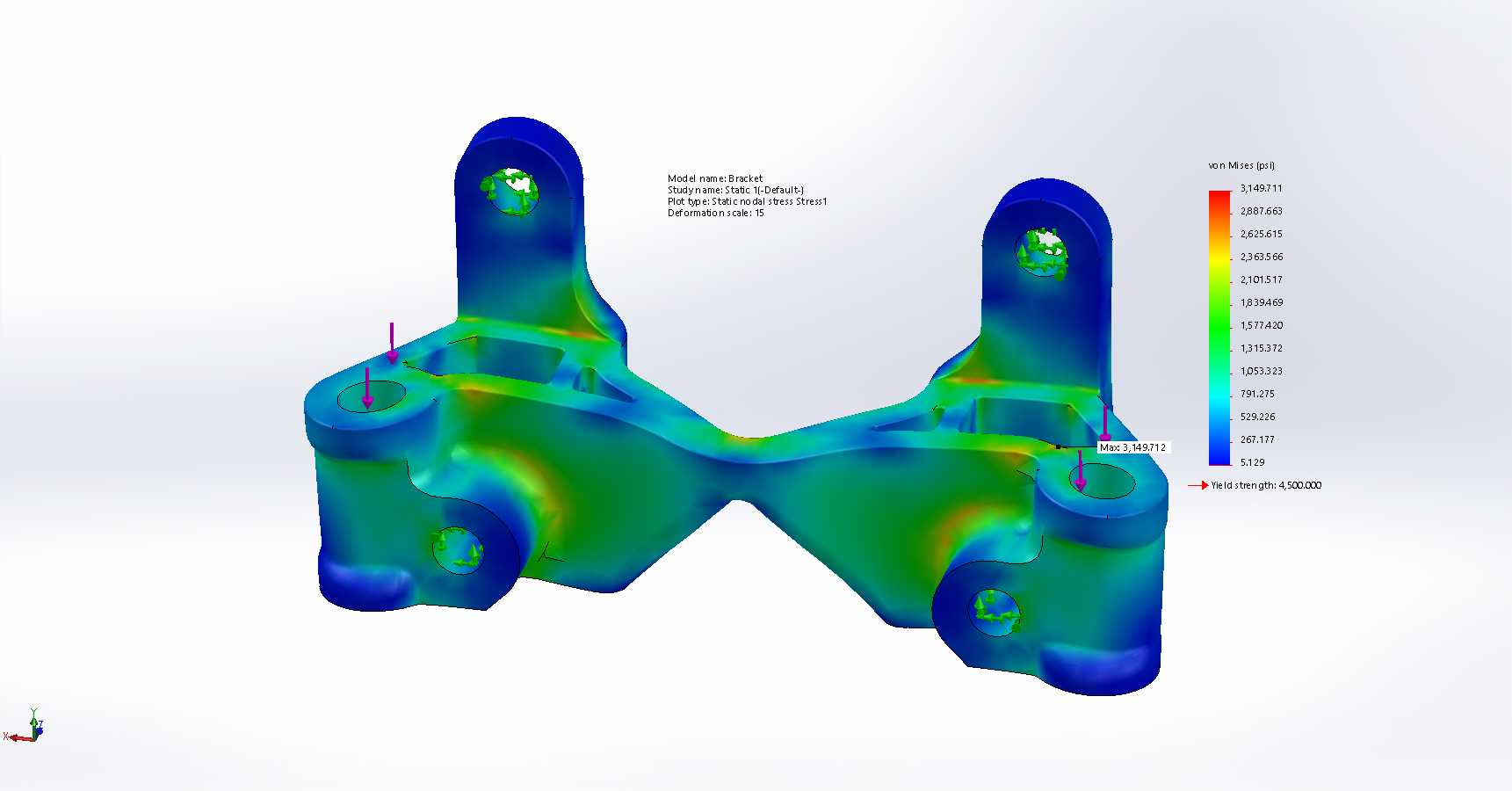

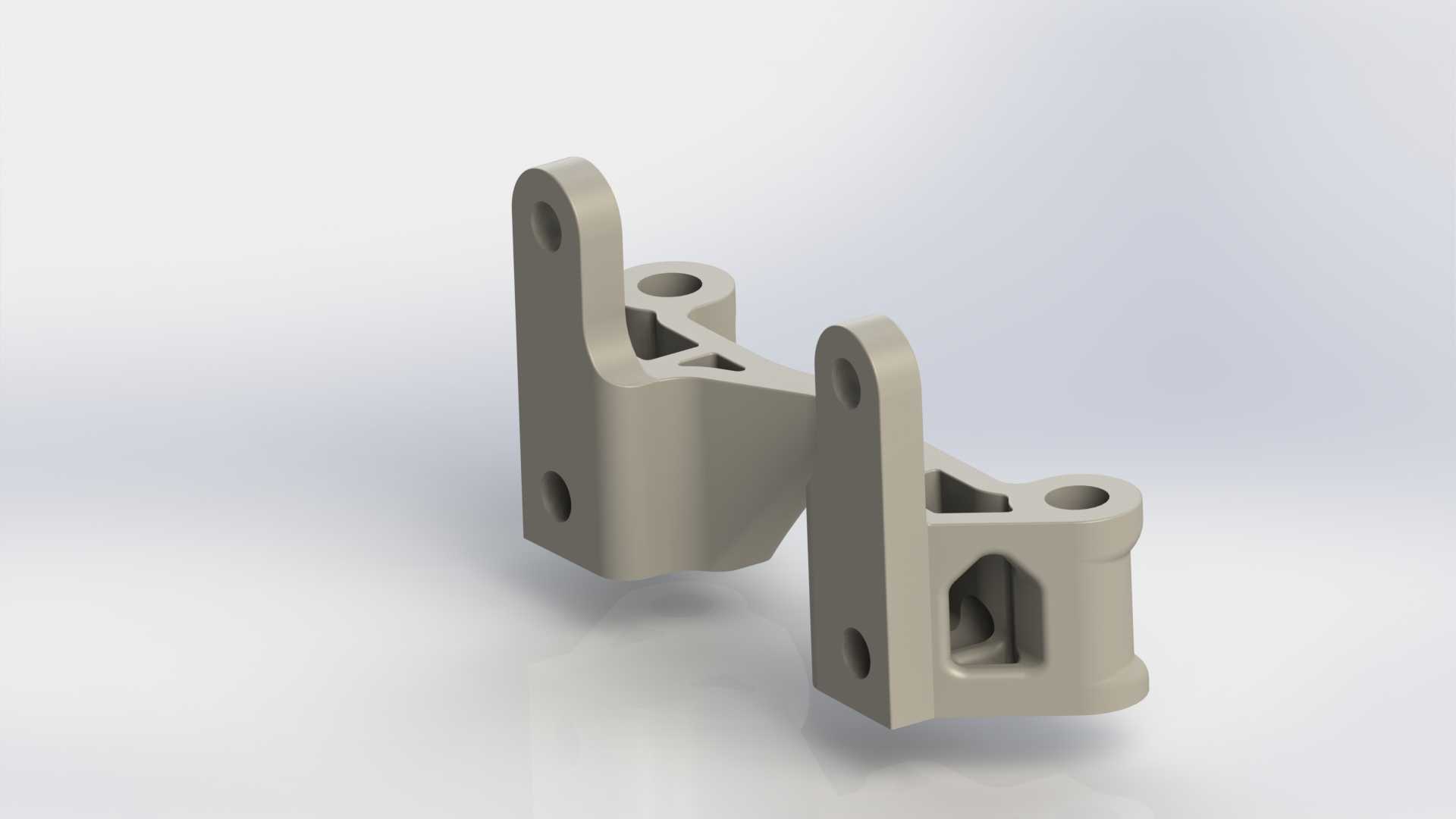

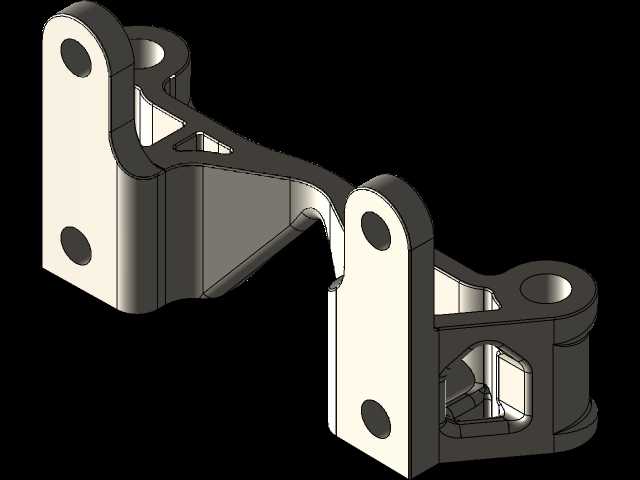

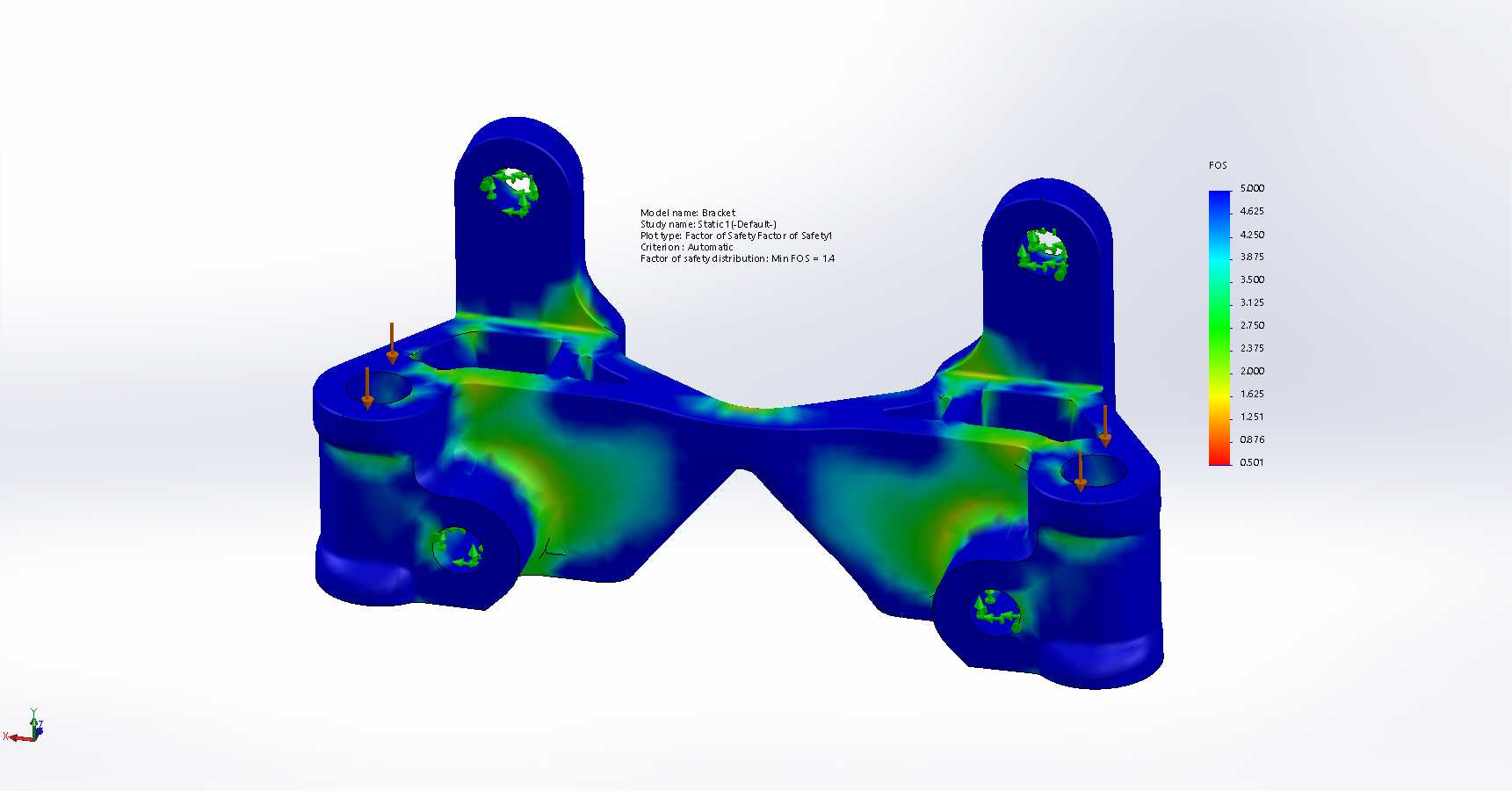

该支架为ULA阿特拉斯V火箭发射架配套的连接支撑构件，主要应用于航天发射场地面支撑系统与箭体连接的过渡环节，承担发射准备阶段箭体局部载荷传递、定位约束的核心作用，在发射前的整箭转运、起竖定位、静态载荷测试环节中，为箭体对应部位提供稳定的多点支撑，抵消转运过程中的颠簸振动、起竖过程中的弯矩载荷，避免箭体薄壁结构出现局部应力集中。从结构设计来看，整体采用对称式V型布局，两侧向上延伸的支耳各设置一处同轴安装孔，用于和箭体侧部的对接接头铰接，可适配发射过程中箭体微量形变带来的角度偏移，避免刚性连接带来的应力撕裂；下部设置四处分布的安装孔位，可通过标准内六角螺钉与发射架的基座平台刚性固定，孔位间距经过公差匹配，可保证安装后支架的定位精度控制在航天装配要求的公差范围内，不会出现对接错位问题。中部的镂空减重设计是该构件的设计亮点，在保证整体结构刚度的前提下，去除了非受力区域的冗余材料，既降低了构件自身重量，也为无支撑3D打印创造了结构条件，打印过程中无需添加额外支撑结构，打印完成后无需进行支撑去除的后处理工序，可直接用于装配测试，大幅缩短了样件制作周期。材料选用Ultem 9085高性能工程塑料，该材料具备优异的比强度与耐温性能，可适应发射场户外复杂的温湿度环境，不会因昼夜温差、短时高低温环境出现形变或性能衰减。经有限元仿真校核，该支架在额定载荷下的最大应力远低于材料屈服强度，最小安全系数满足航天地面工装的设计要求，可重复用于多次发射任务的地面支撑环节，无需频繁更换。安装边界方面，该支架的下部安装面为平面结构，可直接贴合发射架基座的安装平面，无需额外加工适配垫片，两侧支耳的铰接孔轴线与下部安装面的平行度经过严格管控，可保证箭体对接后受力方向与设计方向完全一致，不会出现附加的侧向载荷。
