滑翔机座舱用ASW20容克式抽气装置

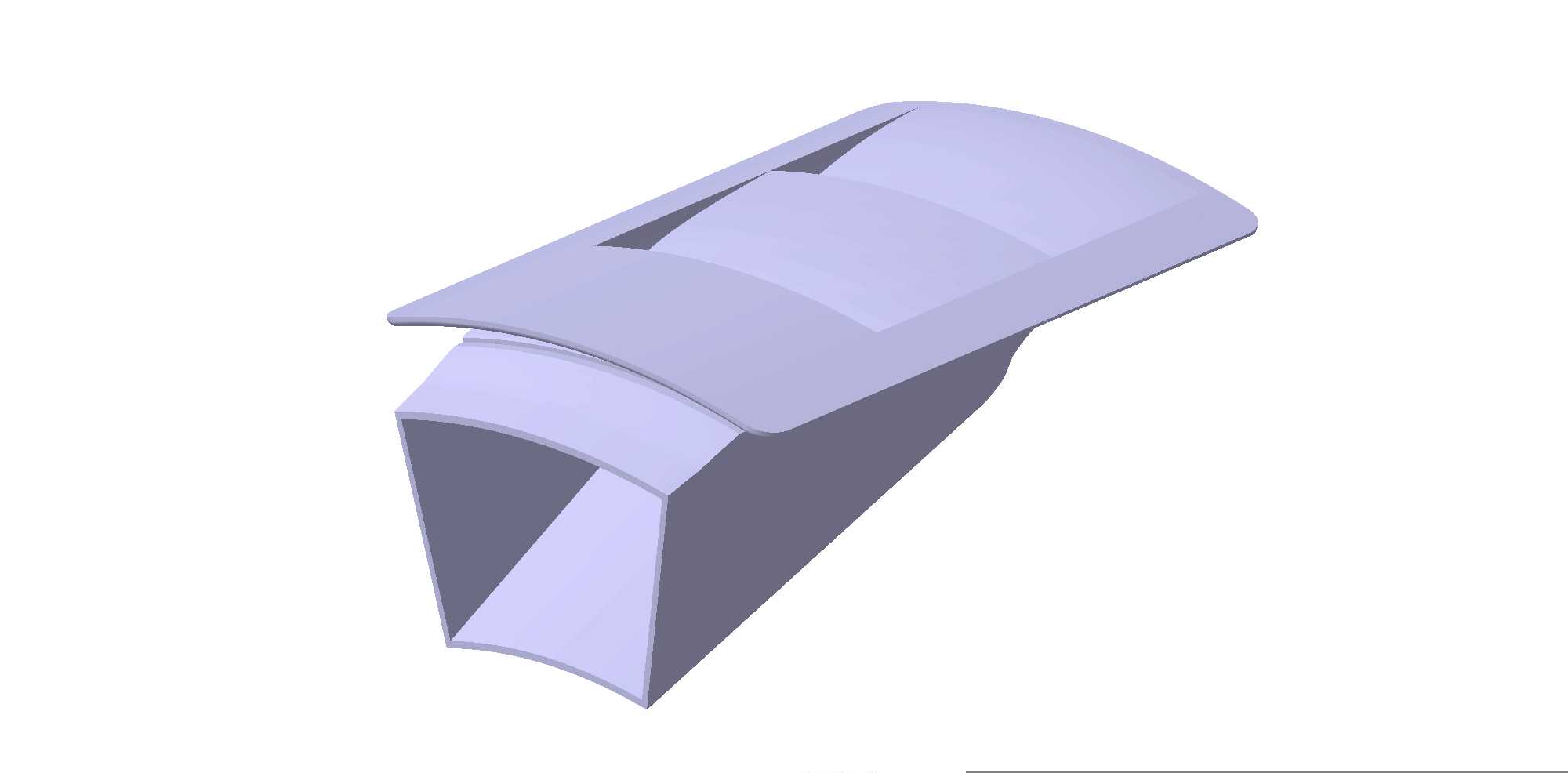

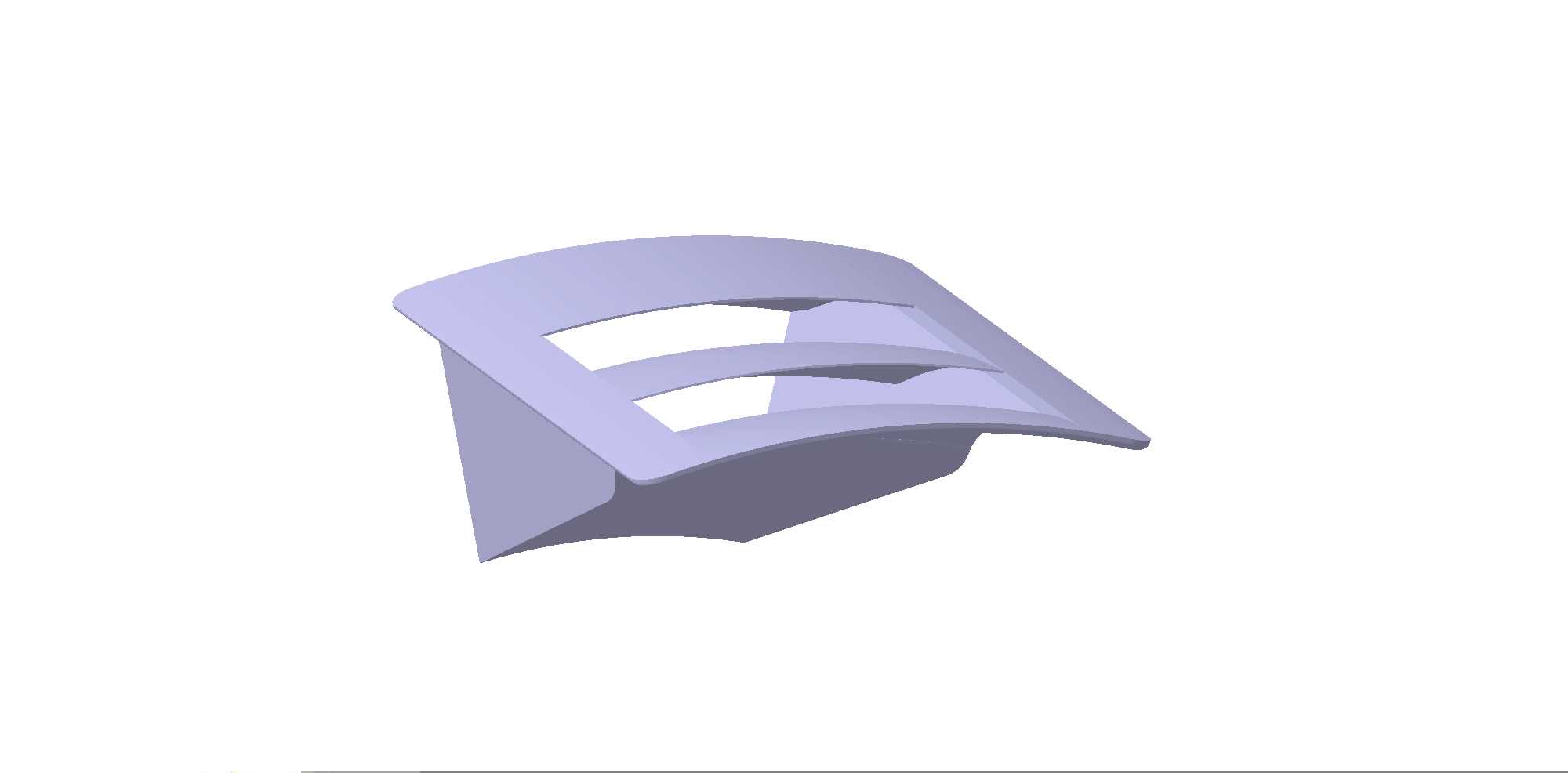

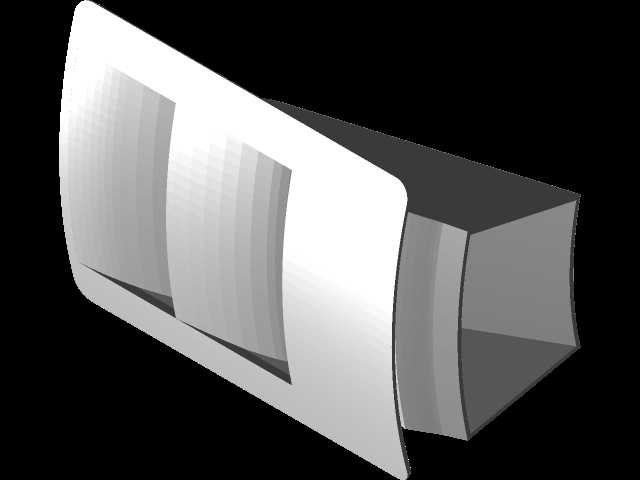

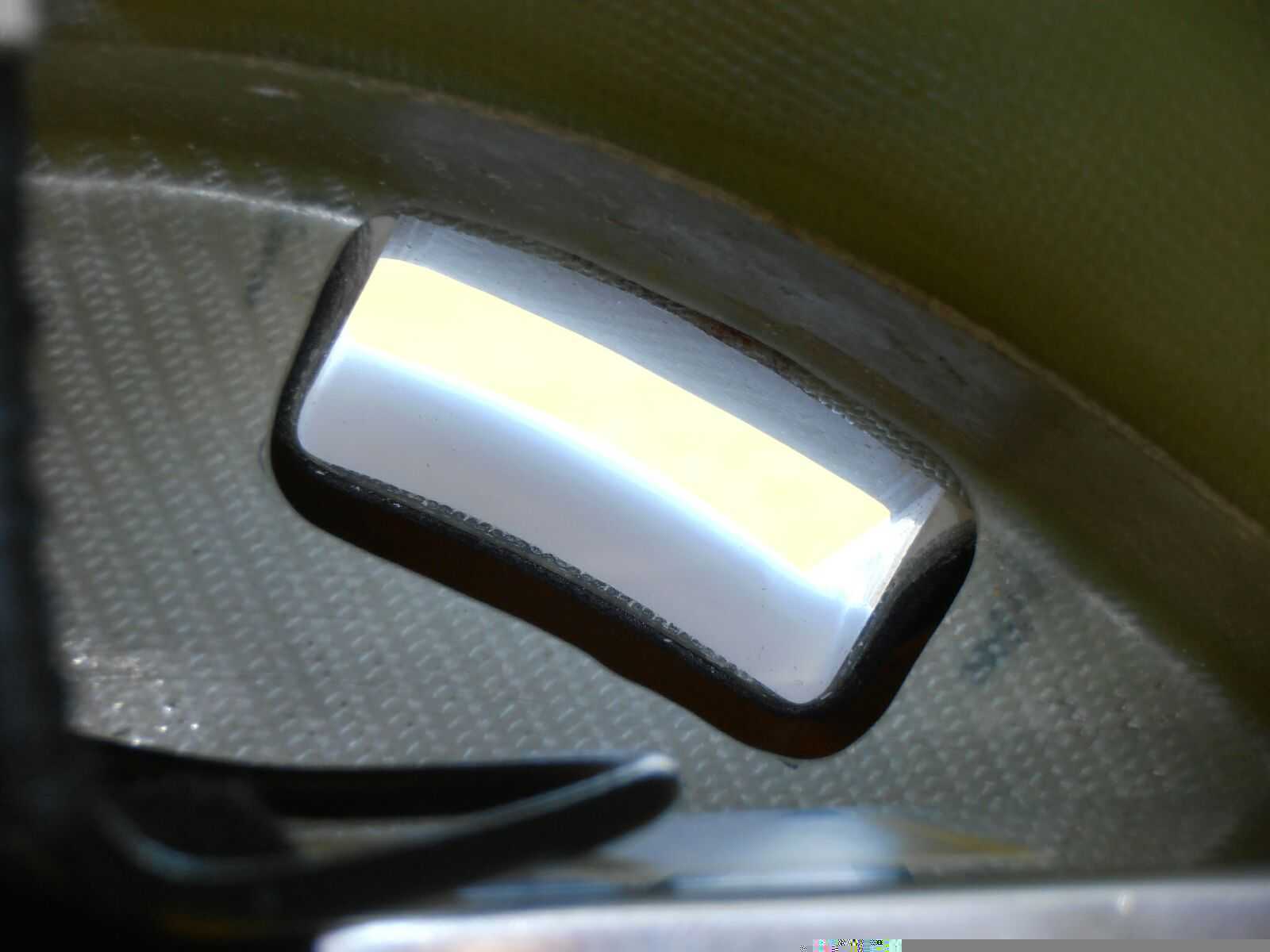

这款抽气装置主要适配滑翔机座舱的通风调压需求，在滑翔机长时间无动力滑翔的工况下，座舱内部因阳光直射、人员呼吸会逐步积攒多余压力，若压力无法有序排出，不仅会让驾乘人员产生耳部不适，还会在机身缝隙处形成无规则的乱流溢出，额外增加飞行阻力。装置采用容克式结构设计，整体为贴合滑翔机机身曲面的变截面流道造型，进气端贴合座舱内壁的安装位做了圆弧过渡处理，避免气流进入时产生涡流噪音，出气端顺着机身蒙皮的切线方向延伸，让排出的气流能够与机身表面的附面层气流平顺汇合，不会对机身周边的流场造成额外干扰。

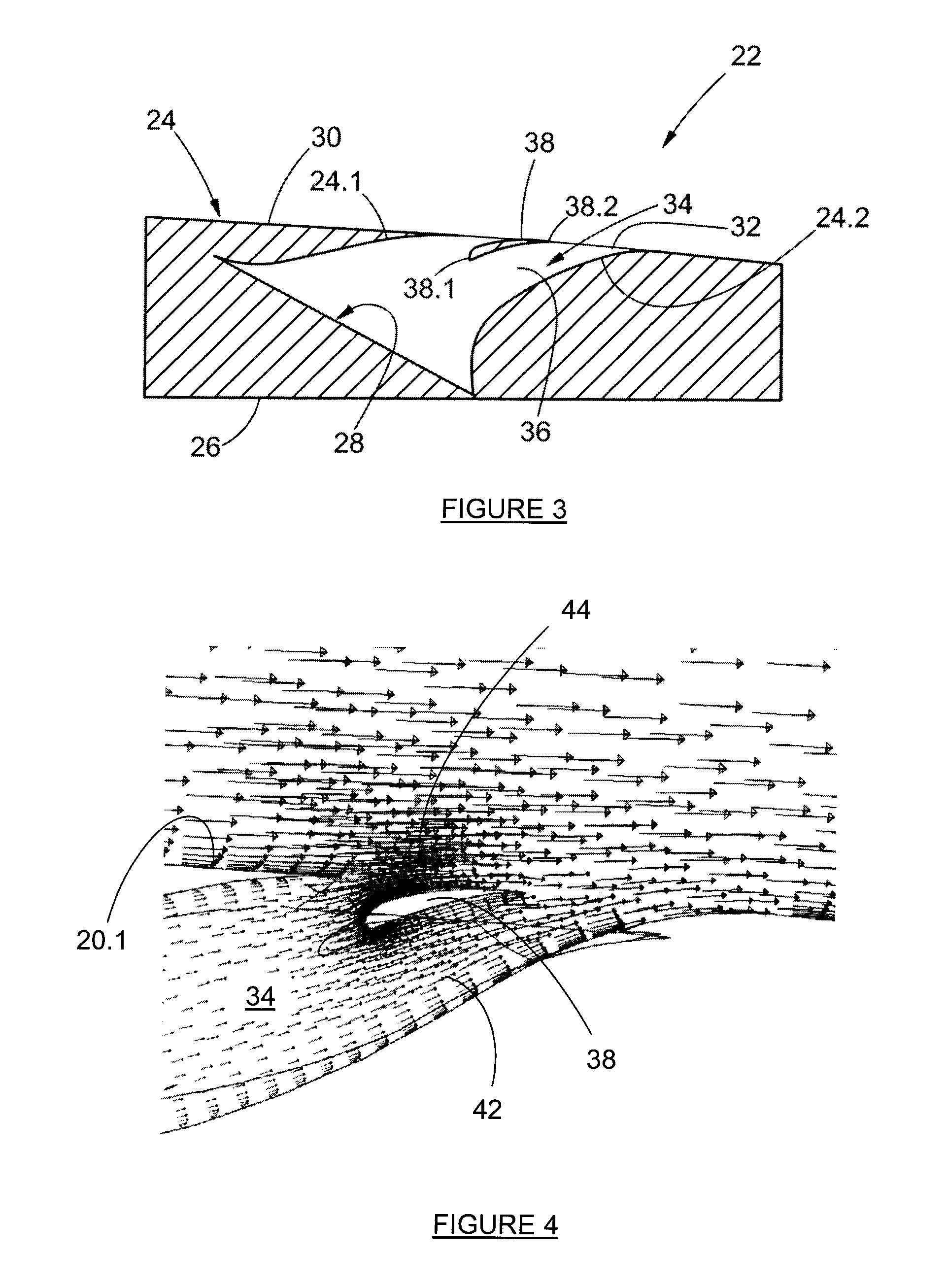

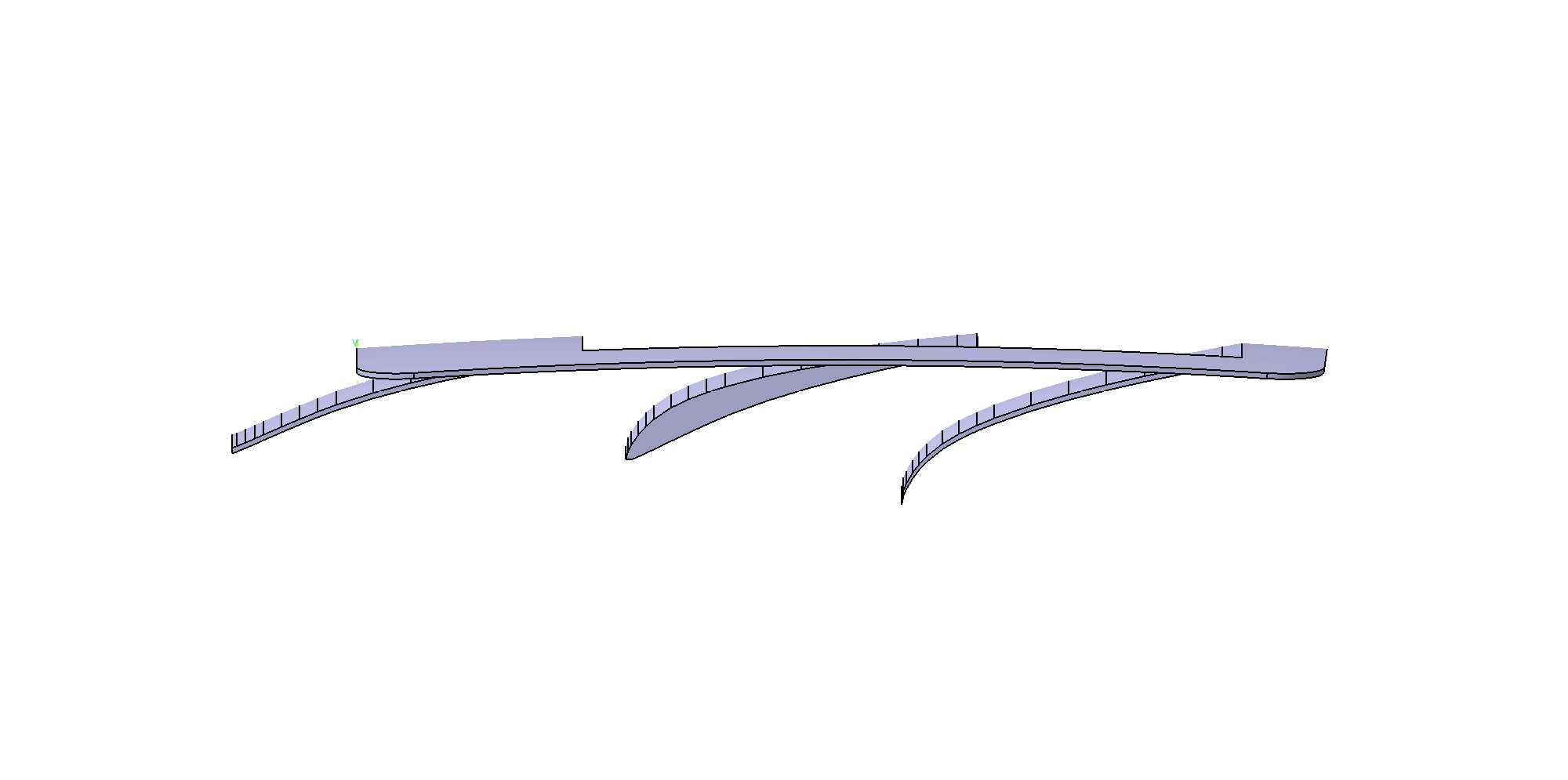

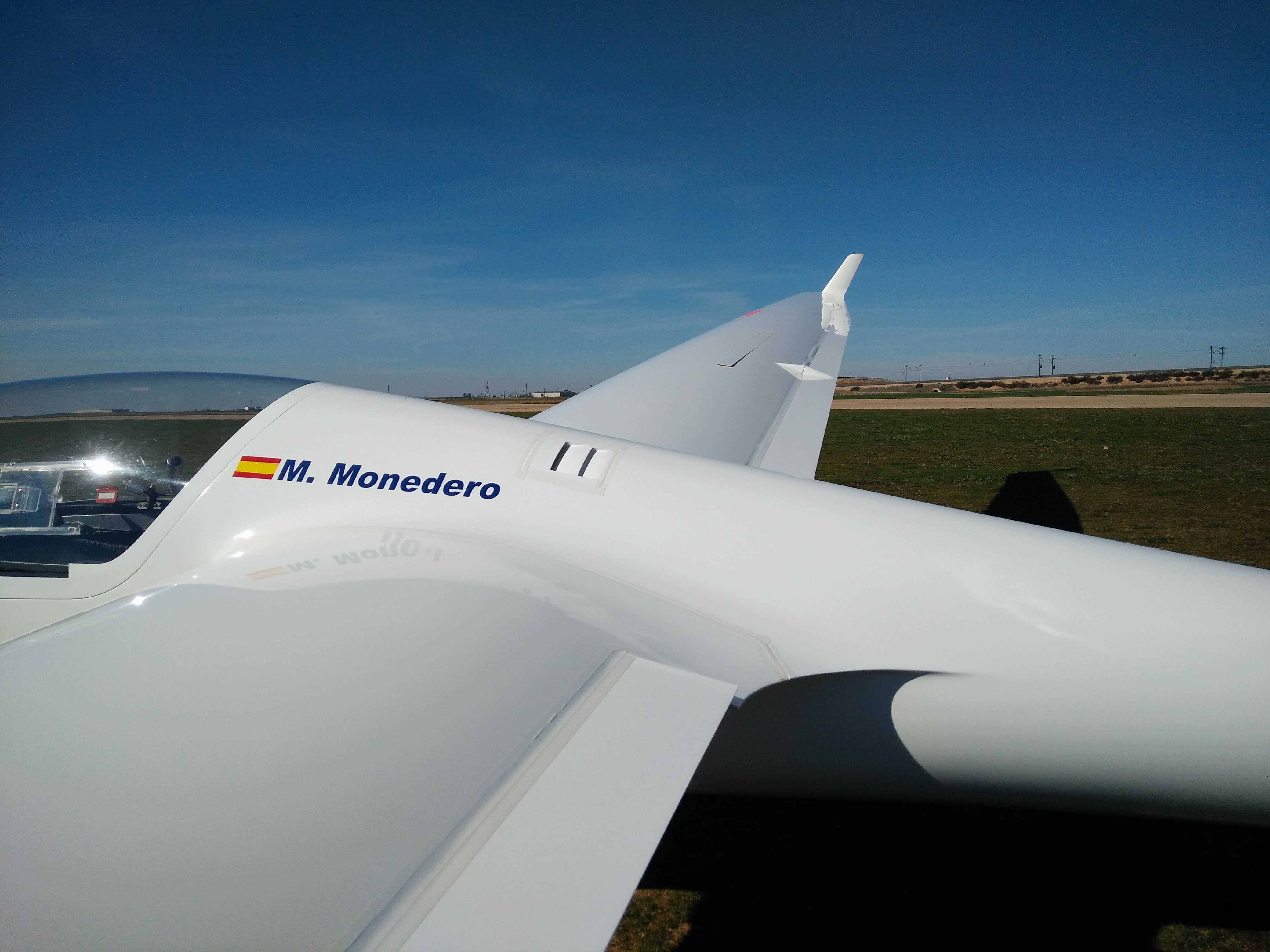

从安装边界来看，装置整体采用嵌入式安装思路，外露的曲面部分与机身蒙皮的曲率完全匹配，安装后不会在机身表面形成凸起的台阶，避免破坏机身的气动外形。流道内部设置了多道平行的导流筋，这些导流筋顺着气流的排出方向做了渐变弧度处理，既能够对进入流道的气流进行梳理，避免不同方向的气流在流道内碰撞产生紊流，又能在不额外增加装置重量的前提下提升流道壳体的结构强度，应对滑翔机飞行过程中遇到的气流冲击、振动等工况。

在实际功能实现上，这款抽气装置不需要额外接入动力源，完全依靠滑翔机飞行时机身内外的压差实现自主抽气，当滑翔机处于滑翔状态时，机身外部流速快、压力低，座舱内部的高压空气会顺着流道自动向外排出，排气量会随着飞行速度的变化自动适配，速度越快压差越大，排气效率越高，刚好匹配高速飞行下座舱压力增长更快的实际工况。设计过程中对装置的进出气口比例做了反复校核，进气口的通流面积略小于出气口，能够在流道内部形成稳定的负压牵引，避免出现气流倒灌的情况，同时在流道的弯折处做了大圆角过渡，尽可能降低气流在流道内部的沿程阻力，让多余压力能够快速有序排出。

针对滑翔机轻量化的设计要求，装置整体采用薄壁结构设计，在保证结构刚度的前提下尽可能削减壁厚，减少不必要的材料堆积，安装位预留了与机身骨架连接的固定凸台，安装时可以直接通过紧固件与机身内部的加强筋连接，不需要额外制作安装支架，既降低了安装复杂度，又能减少整体的附加重量。流道的内壁做了光滑过渡处理，没有突兀的凸起或者直角结构，能够减少气流流动过程中的阻力损失，让排气过程更加顺畅，不会产生额外的风噪影响驾乘体验。
