剖视结构涡轮喷气发动机三维设计

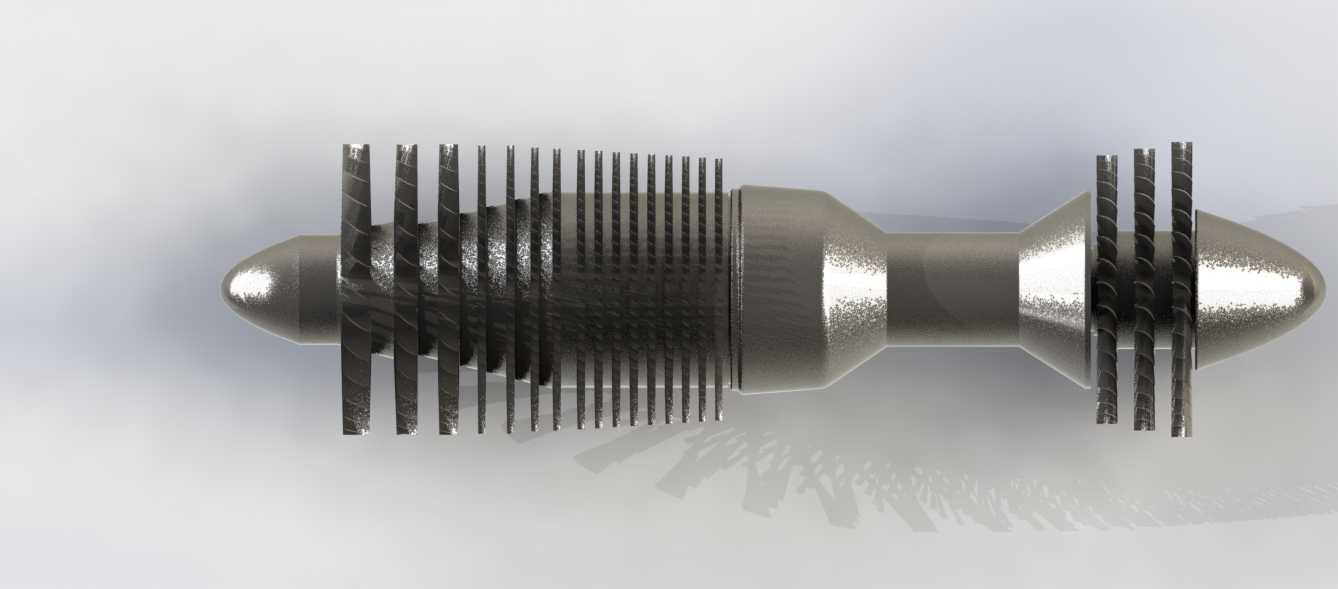

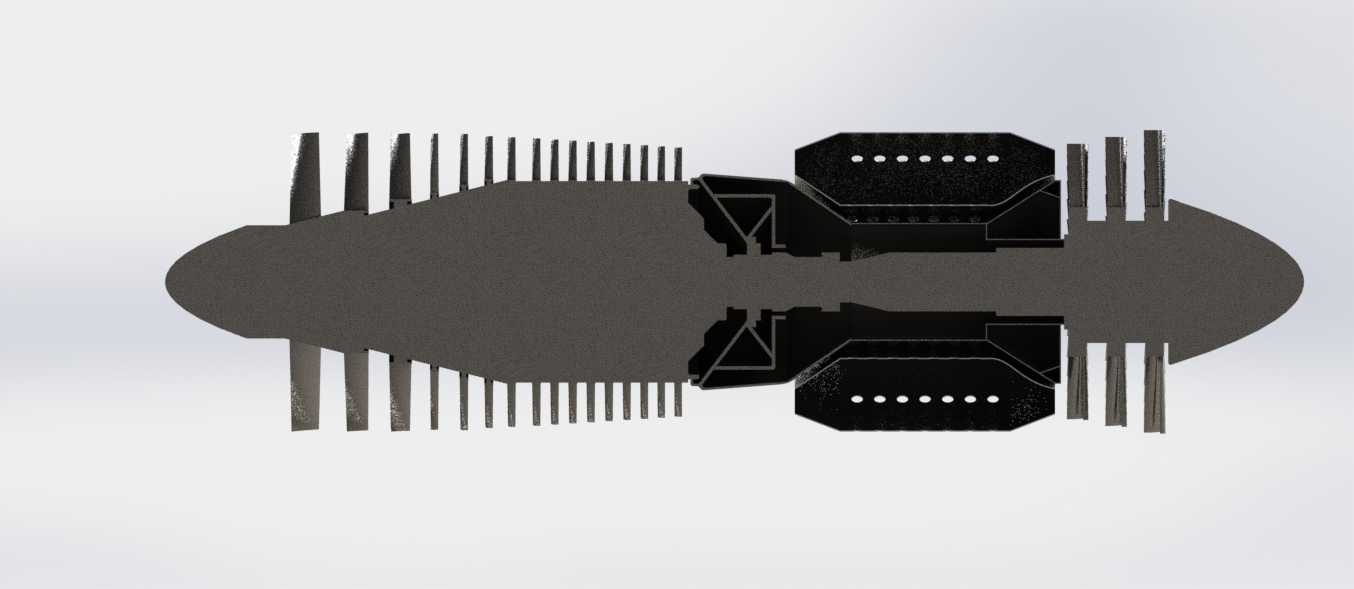

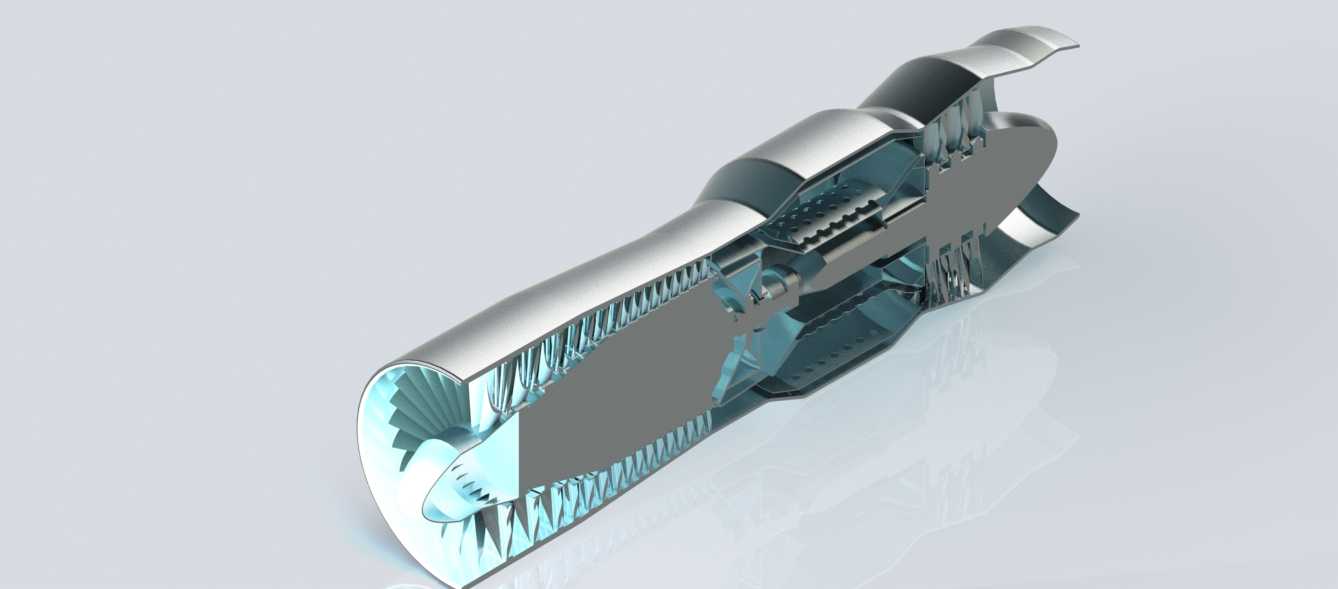

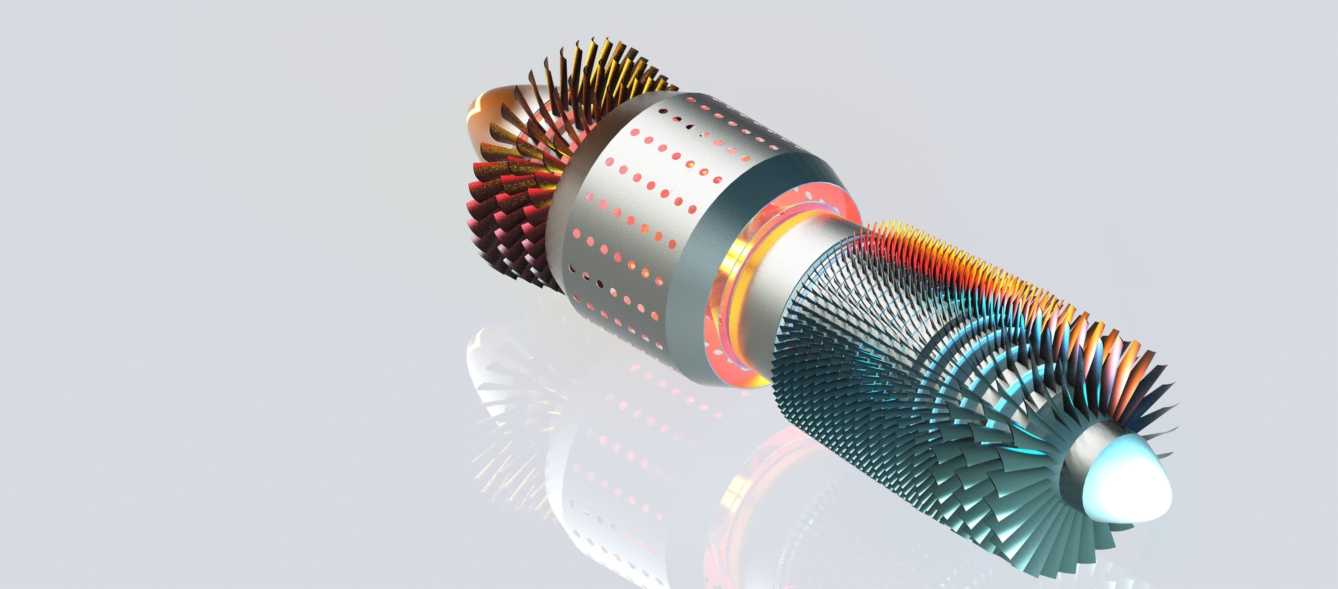

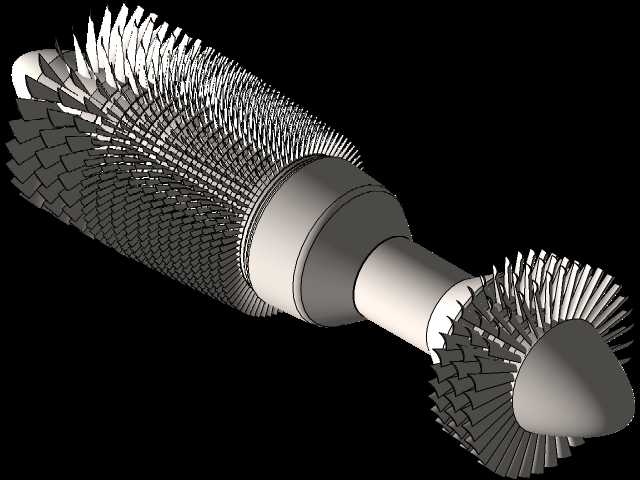

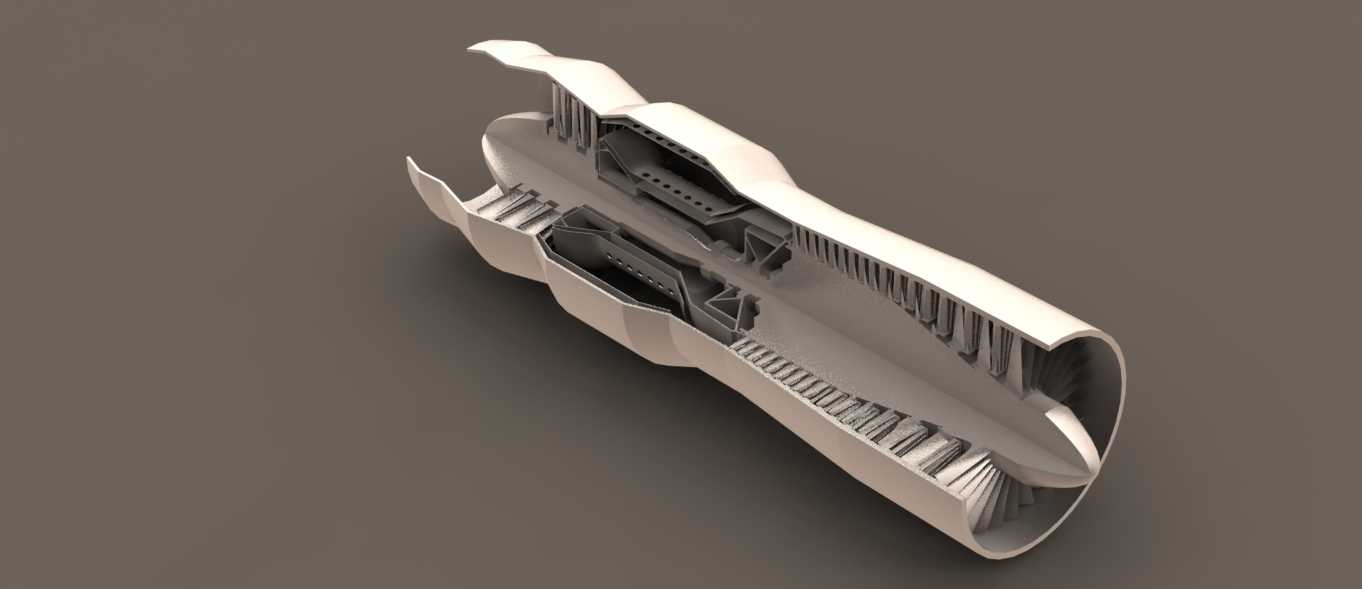

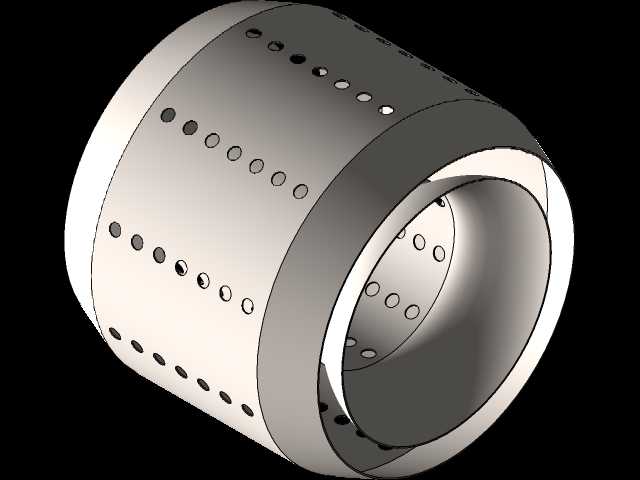

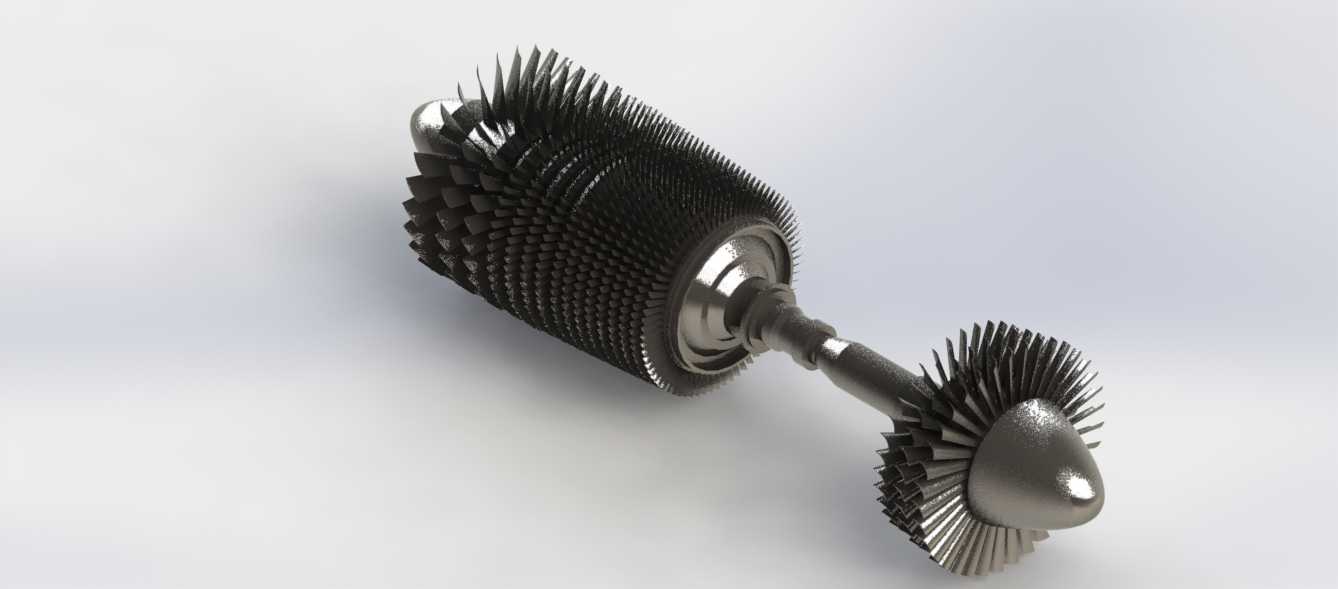

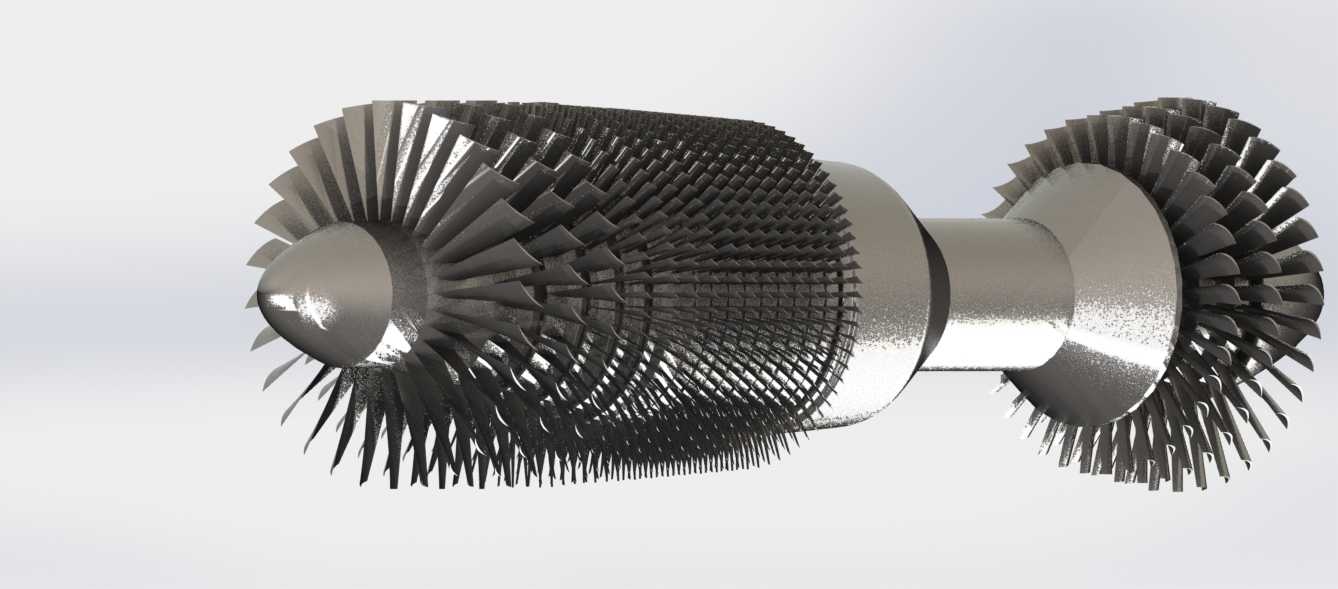

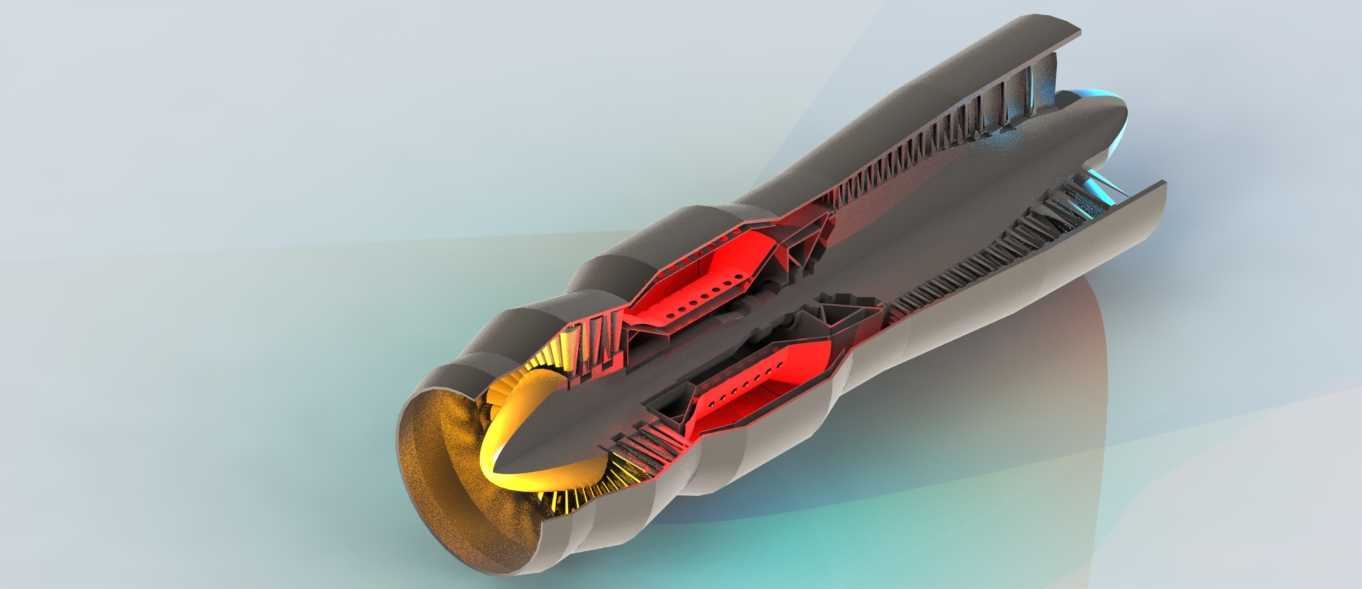

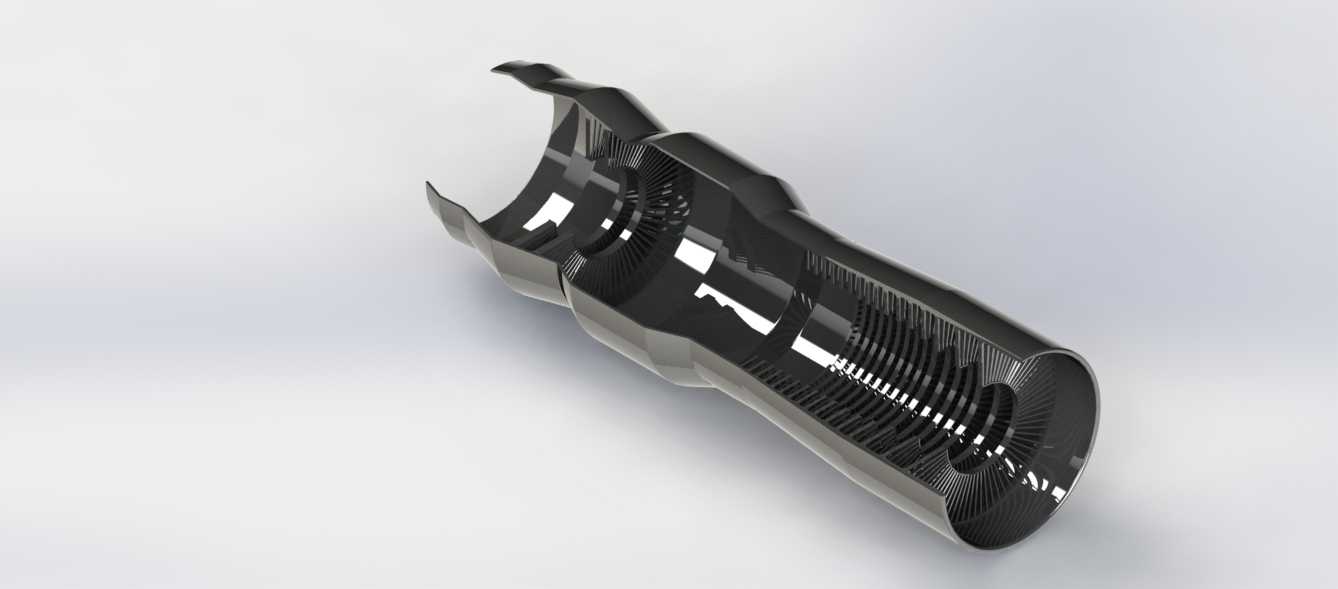

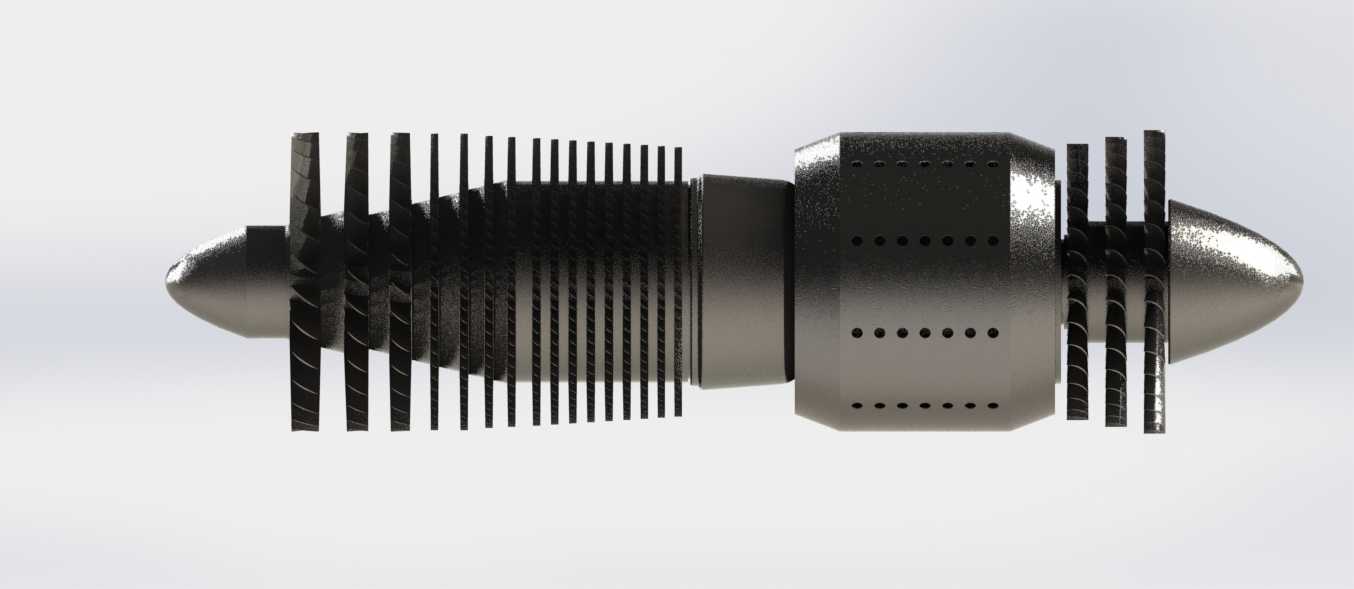

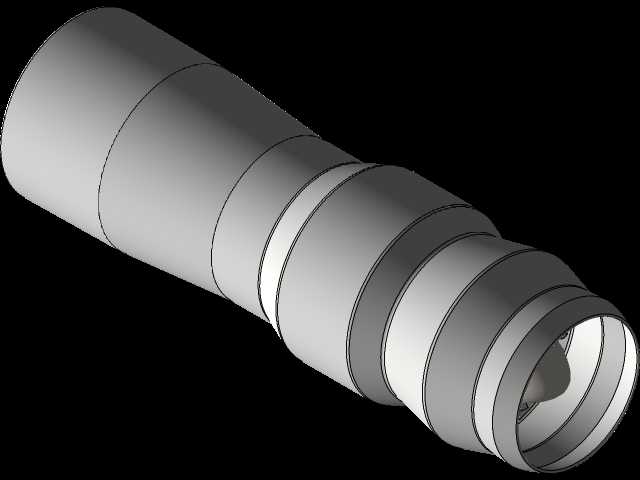

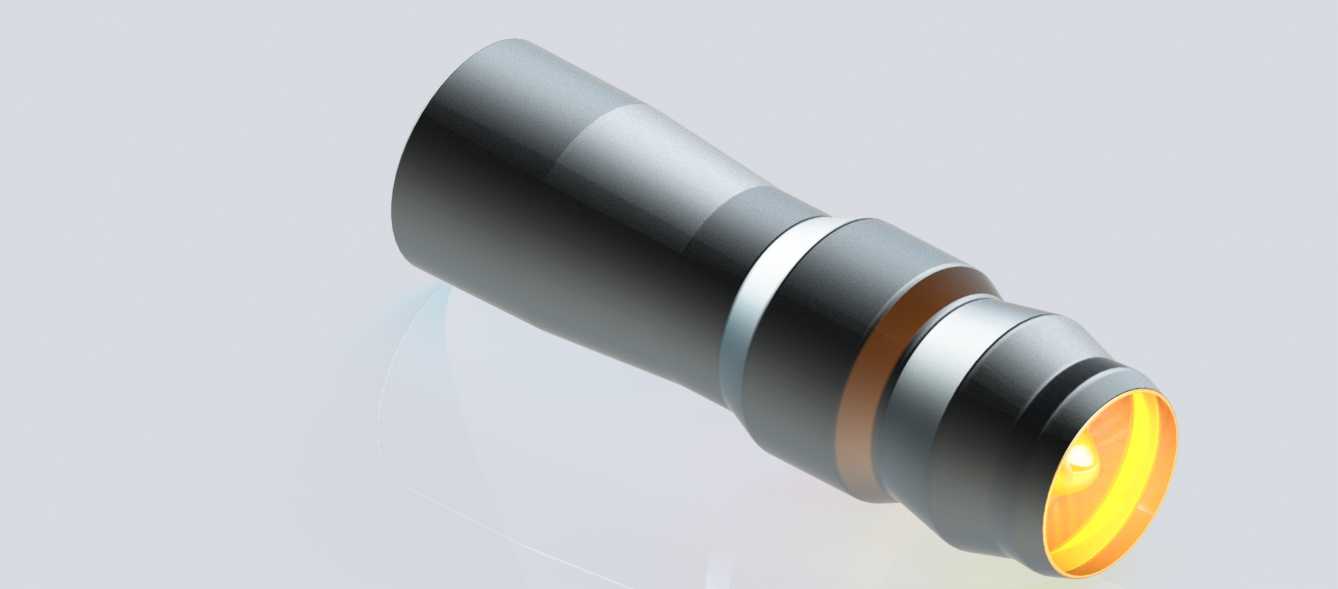

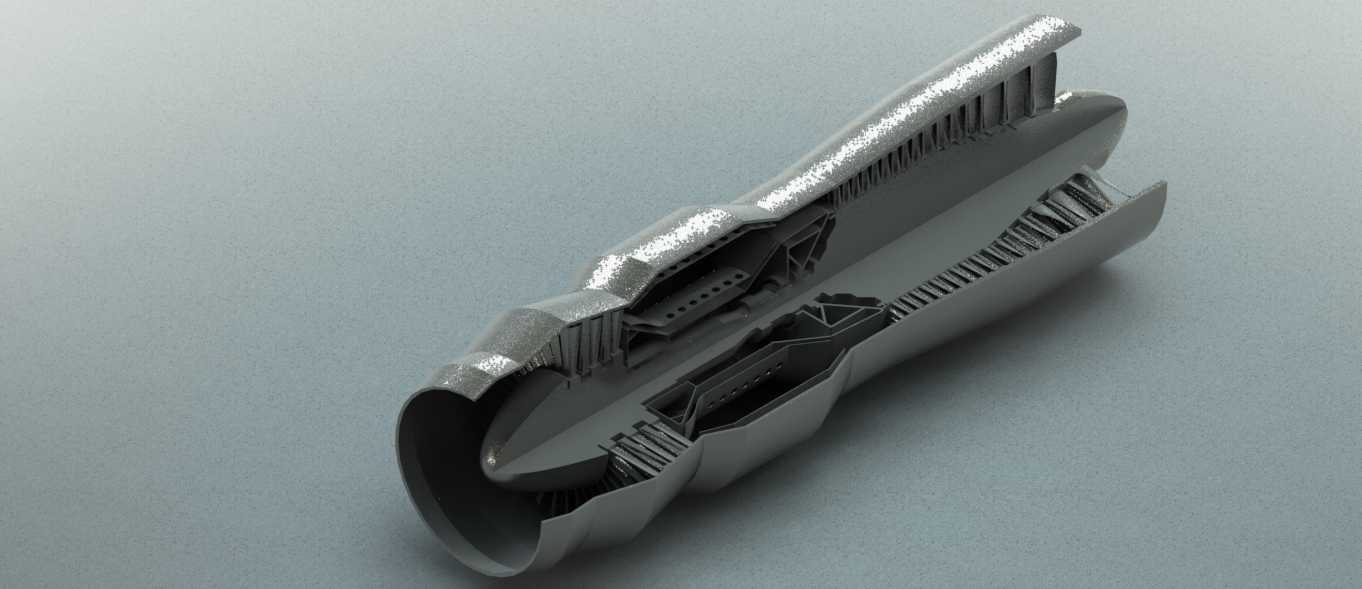

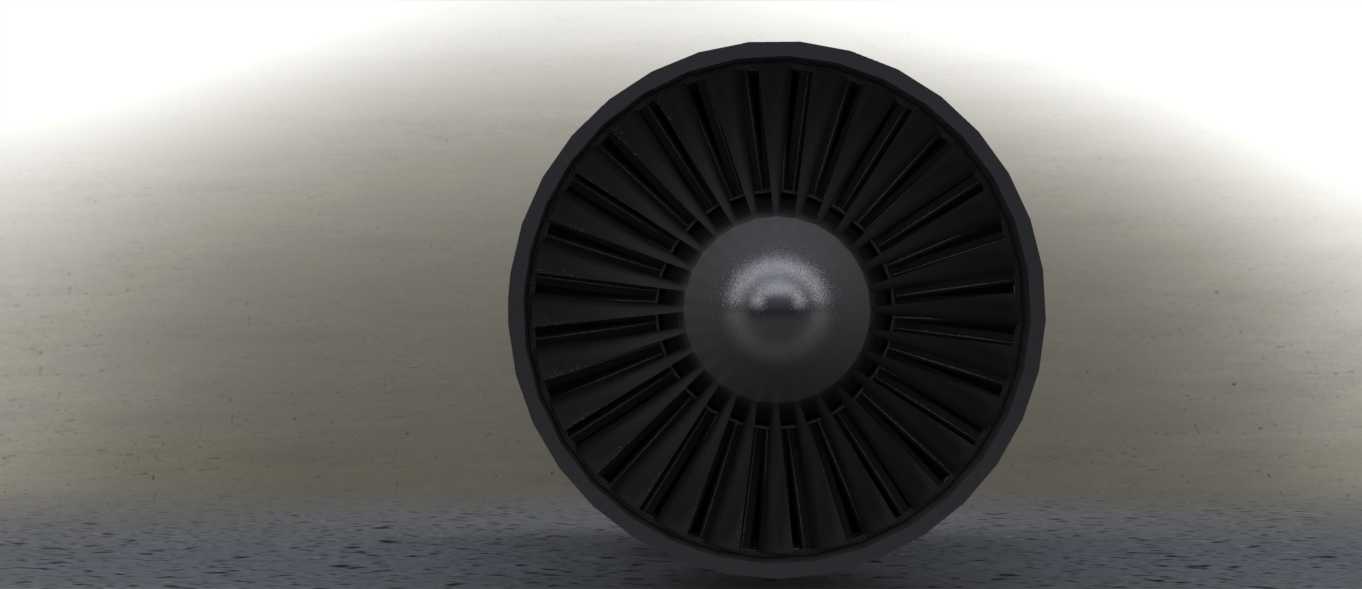

本次呈现的涡轮喷气发动机采用全剖视结构展示，可清晰观察从进气道到尾喷口的全流道内部构件布局，覆盖压气机级组、燃烧室、涡轮级、加力段等核心功能单元的结构衔接关系。在航空动力领域，这类结构的三维设计可直接用于教学演示、结构原理验证、新型号方案初期的结构干涉排查，也能为航空爱好者、动力类专业学生提供直观的结构认知载体，帮助理解喷气动力的能量转换逻辑。从实际用途来看，该结构还原了轴流式涡轮喷气发动机的核心工作路径：进气道捕获来流后，多级轴流压气机对空气逐级增压，高压空气进入燃烧室与燃油混合燃烧形成高温高压燃气，燃气驱动涡轮高速旋转带动压气机持续工作，剩余焓值的燃气通过尾喷管加速排出产生推力，剖视设计将原本封闭在机匣内的叶片排布、火焰筒结构、涡轮导向器与工作叶片的配合关系完全展露，无需拆解即可掌握各部件的装配逻辑。设计过程中优先保证流道的气动连续性，压气机各级叶片的叶型角度沿轴向逐级调整，匹配不同压缩阶段的气流参数，避免流道突变带来的流动损失；燃烧室采用环形火焰筒结构，预留了足够的掺混孔布局空间，保证燃烧效率与出口温度场均匀性；涡轮叶片的冷却通道结构在剖视中做了简化示意，兼顾结构展示性与核心功能的还原度。外形尺寸上，整体沿轴向呈流线型收敛布局，最大外径位于压气机后段与燃烧室衔接位置，进气道唇口做圆弧过渡处理，尾喷口采用收敛型结构，安装边界可匹配小型航空动力试验台的支架接口，机匣外侧预留的安装边结构可直接对接测试台架的固定点位，各转子部件的同轴度基准统一沿发动机中心轴线设置，保证装配阶段的同轴度公差要求。这类剖视结构的三维设计，在做结构方案评审时，可快速排查静子件与转子件的运动间隙，确认轴承支撑位置的布局合理性，也能为后续的零部件细化设计、流场仿真分析提供基础的几何模型参考，避免初期方案出现结构性的布局错误。
