简化结构航空喷气发动机外观设计

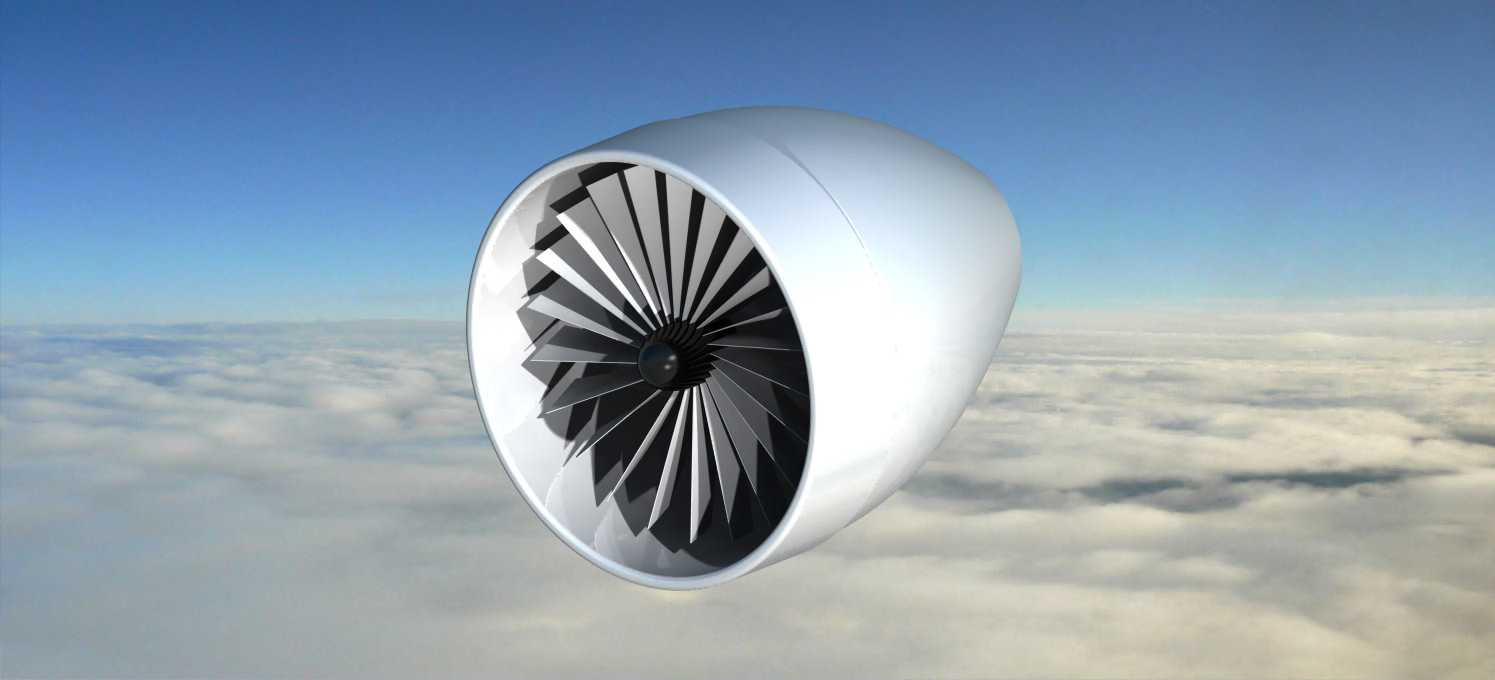

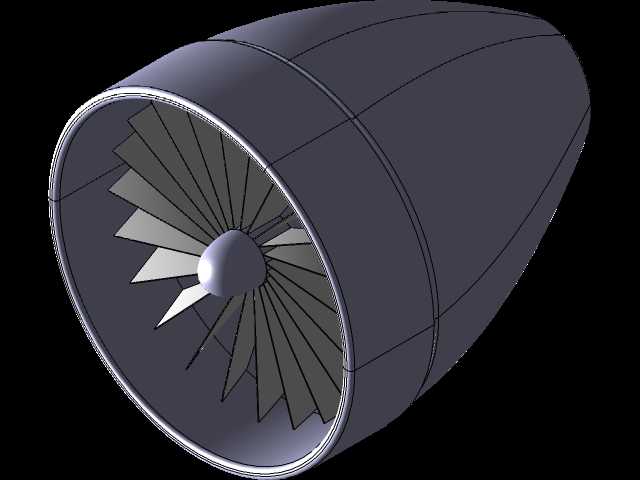

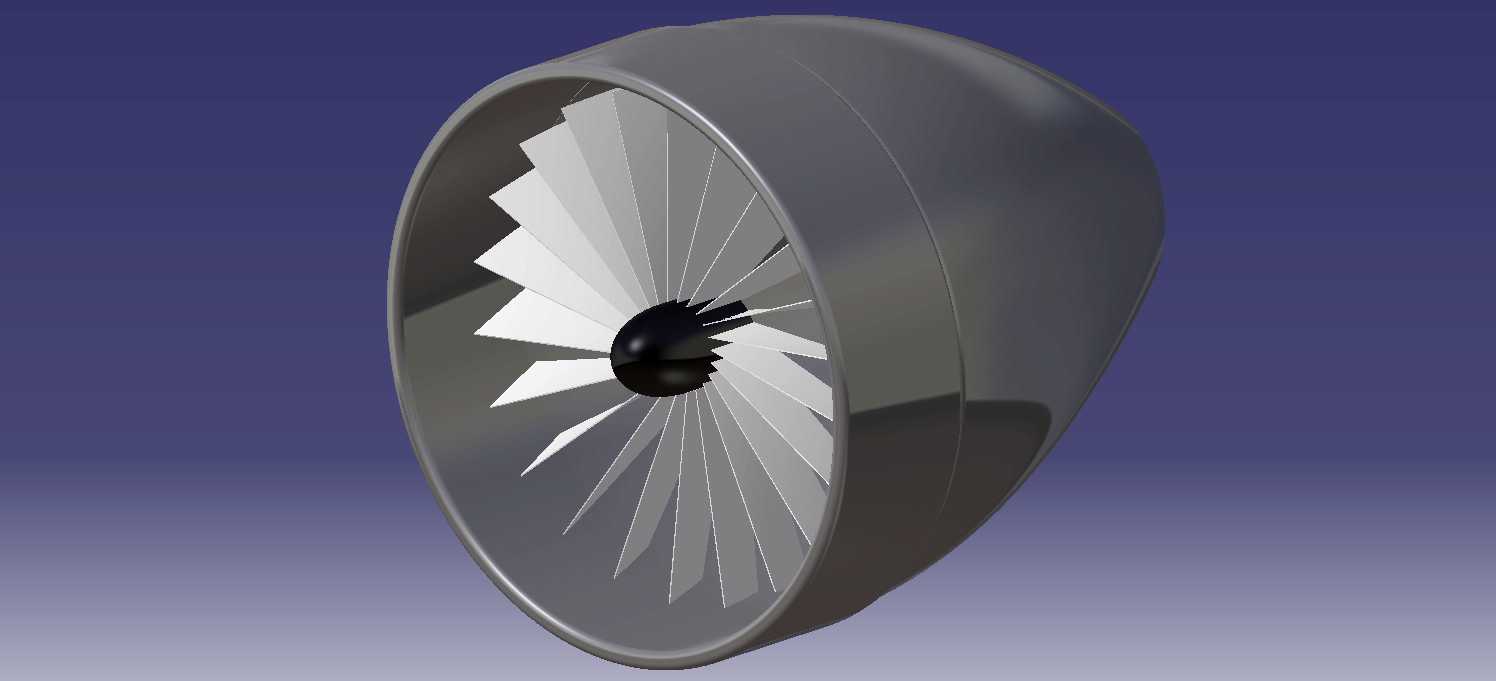

在民用支线客机、通用航空飞行器的动力系统选型阶段，常需要快速完成动力段的外形匹配校核，避免后续机身气动修型时出现动力舱与发动机本体的干涉问题，这款简化结构的喷气发动机设计，正是针对这类前期方案迭代场景开发的。不同于包含压气机、燃烧室、涡轮转子等完整内部结构的详细设计模型，该模型仅保留了发动机外涵道壳体与前端风扇螺旋桨的核心外形特征，能够在方案论证阶段快速导入整机气动布局中，完成动力段的轮廓占位、迎风面积核算以及与进气道唇口的匹配验证，大幅降低前期方案阶段的模型加载负担，提升布局调整的效率。从设计思路来看，模型构建时优先保证了外轮廓的工程准确性，壳体部分采用流线型回转曲面构建，曲面曲率变化完全匹配真实大涵道比涡扇发动机的外涵道走向，能够准确还原发动机在飞行状态下的外部气动轮廓，为机身与发动机的衔接段修型提供可靠的外形参考。前端风扇叶片采用等比例简化的阵列结构，叶片的扭转角度、叶尖间隙与外涵道内壁的配合边界都做了符合工程实际的约束，既还原了进气端的视觉特征，也不会因为叶片细节过多导致模型在整机装配时出现卡顿。在安装边界的考量上，模型预留了与发动机吊舱匹配的安装基准面，壳体后端的轮廓尺寸符合常见翼吊式发动机的安装接口范围，能够直接适配常规支线客机的翼下吊舱布局，不需要额外做大量的轮廓调整即可完成初步装配。实际工程应用中，这类简化模型还可用于航空地勤培训的教具开发、机场地面设备的兼容性验证，比如在设计飞机牵引车、发动机装卸工装时，可借助该模型完成作业空间的干涉检查，确认工装与发动机壳体的安全距离，避免实际作业中出现碰撞风险。模型的曲面构建全程遵循参数化设计逻辑，壳体的直径、长度参数可根据不同推力等级的发动机需求做快速调整，风扇叶片的数量、扭转角度也可通过参数驱动修改，能够快速适配不同机型的动力外形需求，不需要从零开始重建曲面。对于从事航空飞行器总体设计、地面保障设备开发的结构工程师而言，这类聚焦外形与安装边界的简化模型，能够在项目前期快速搭建起完整的整机布局框架，把更多精力投入到气动优化、结构强度校核等核心工作中，避免在非核心的内部细节建模上耗费过多时间。
