拓扑优化四旋翼无人机机架轻量化结构

这款机架结构针对多旋翼无人机的载荷传递路径做了针对性的拓扑优化设计，核心目标是在满足整机刚度、强度要求的前提下，将机架自身质量压缩到极低水平，适配长航时、高载荷比的飞行作业场景。从实际应用场景来看，这类轻量化机架多用于小型测绘无人机、航拍作业无人机以及短途物流配送无人机的研发验证阶段，能够有效降低整机起飞重量，在相同电池容量下提升有效载荷占比或者延长续航时间。

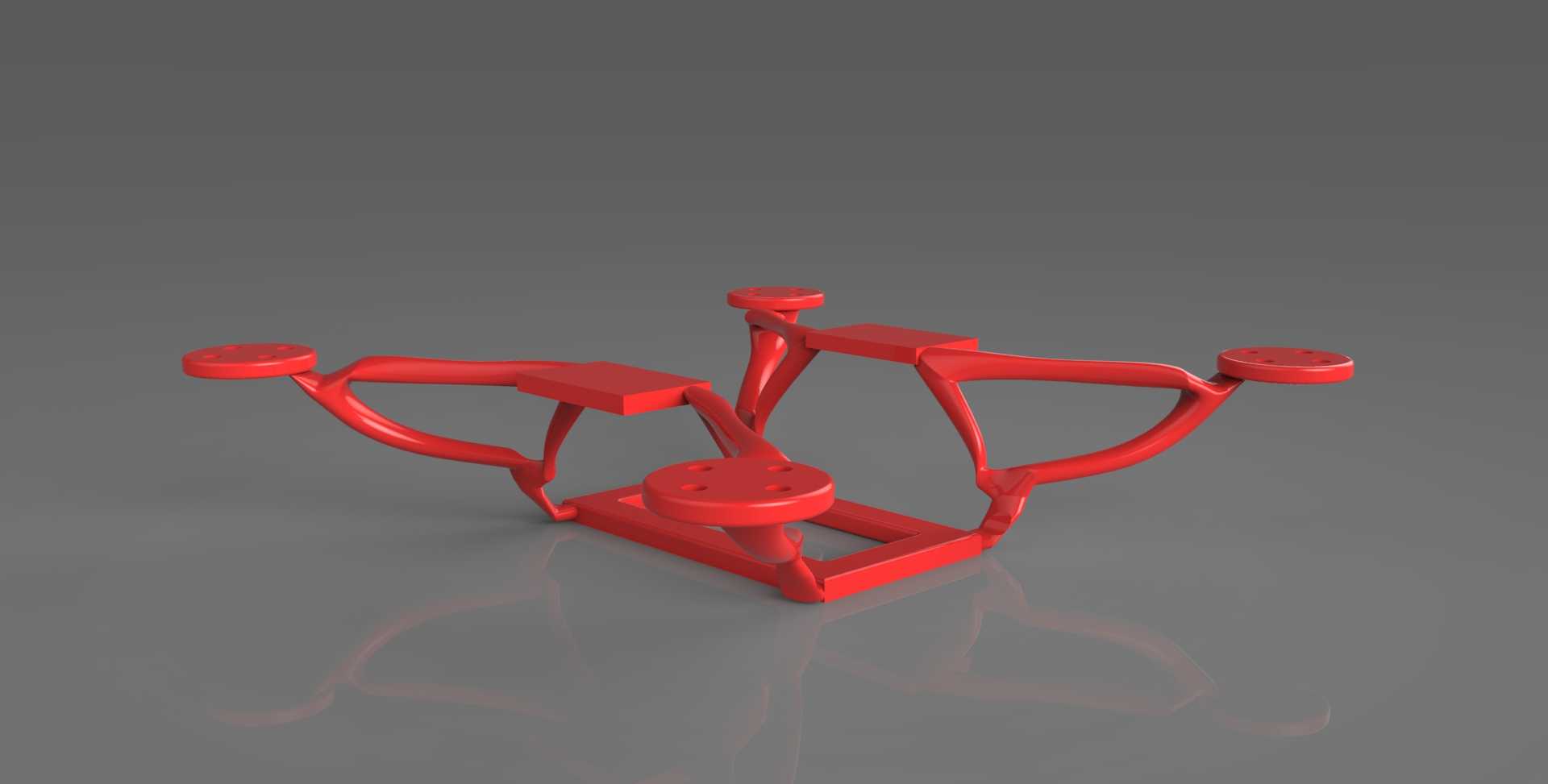

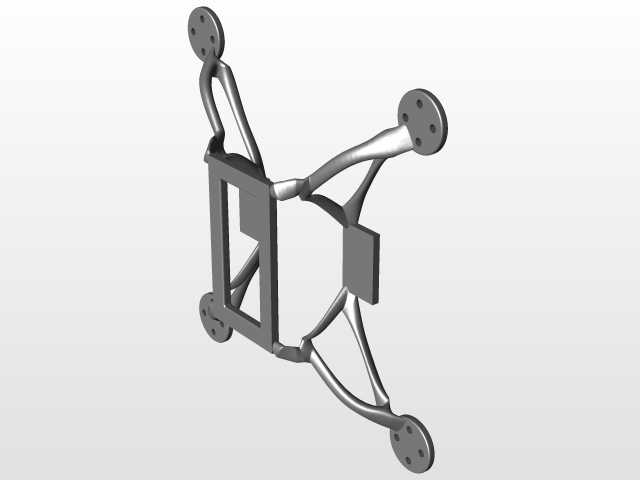

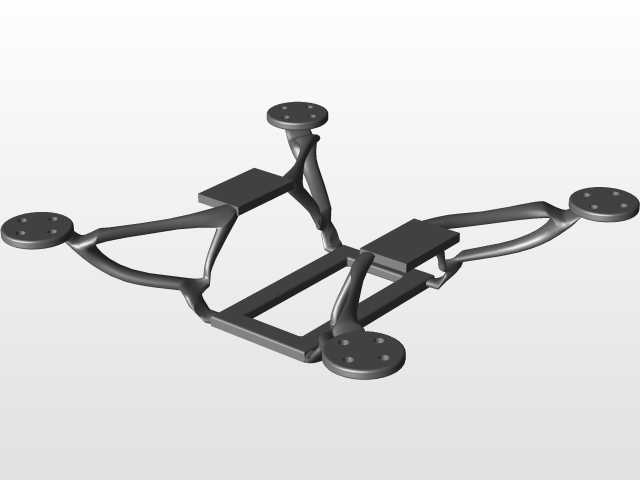

设计过程中首先明确了四个机臂末端的电机安装位作为固定载荷输入点，每个点位需要承受电机运转产生的静拉力与飞行过程中的交变振动载荷，机架中部的两个矩形安装区域分别用于放置飞控模块与电池组件，是整机的核心载荷承载区，底部的矩形框架则用于搭载任务载荷，比如航拍云台、测绘传感器或者小型配送货舱。设计初期先划定了机架的整体安装边界，四个电机安装座呈对称十字分布，相邻安装座的中心距保持一致，确保旋翼转动时的气流不会产生额外干扰，中部的设备安装区预留了足够的走线空间与安装孔位，避免优化后的结构干涉电子设备的布置。

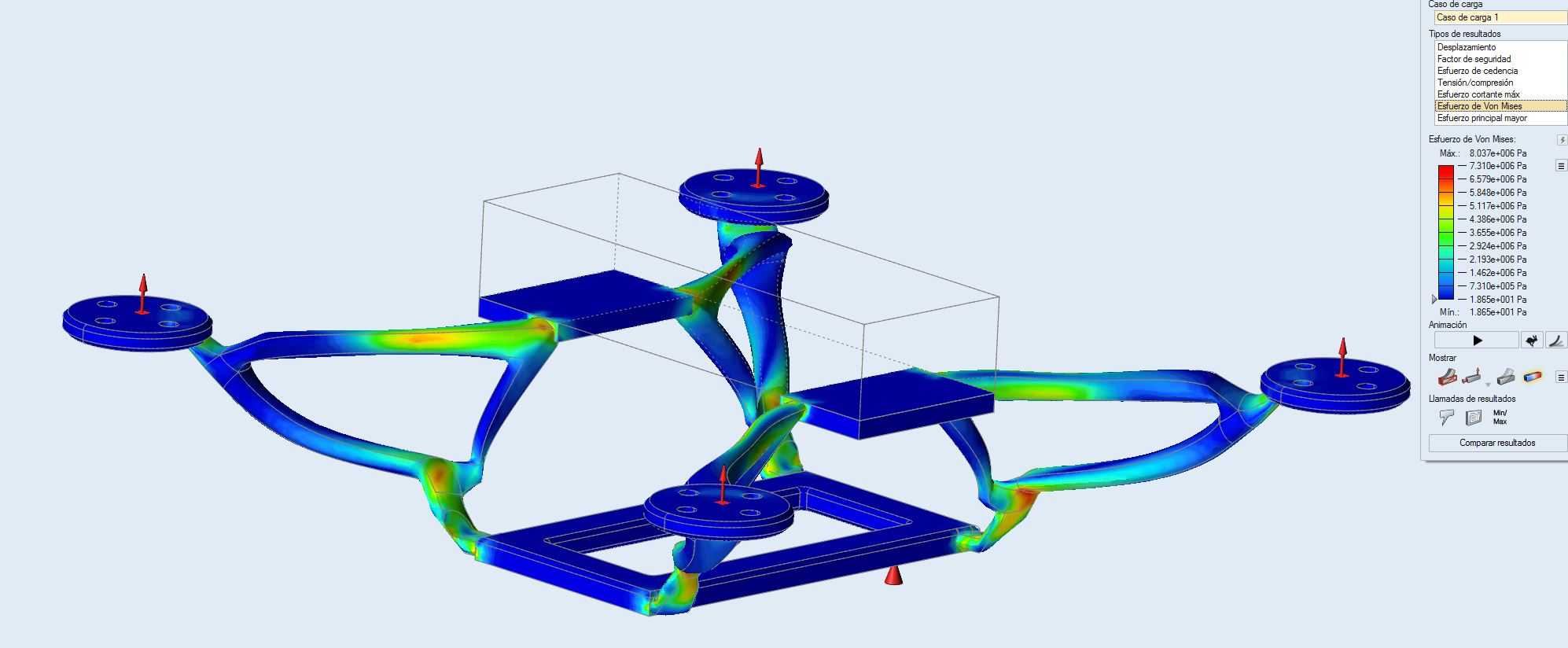

拓扑优化过程中以材料分布密度为设计变量，以各安装点位的位移约束、结构最大应力约束为边界条件，以最小化结构质量为目标函数，通过迭代计算去除了非载荷传递路径上的冗余材料，最终形成的仿生分枝状结构完全顺着应力流方向分布，从云图结果可以看到，高应力区域主要集中在机臂与中部安装区的连接过渡位置，这些区域保留了足够的材料截面，而低应力区域的材料被尽可能去除，最终实现了质量的大幅降低。结构的过渡位置全部做了圆弧顺滑处理，避免应力集中导致的结构断裂，每个电机安装座上预留了标准的电机安装孔位，能够适配主流的小型无刷电机安装尺寸，中部与底部的安装面保持平面度要求，方便电子设备与任务载荷的固定安装。

实际使用中，这种优化后的机架结构相比传统的板式或者管式机架，在相同载荷工况下的形变控制表现更优，机臂末端的振动幅值更低，能够提升飞控系统的稳定性，减少飞行过程中的姿态调整误差，同时更低的自身质量也能降低电机的动力输出负荷，减少电池能耗。需要注意的是，这类拓扑优化结构通常采用增材制造工艺加工，加工过程中需要对支撑添加位置做针对性设计，避免分枝结构在成型过程中产生变形，安装时需要保证各个连接点位的紧固件扭矩一致，避免附加装配应力影响结构的实际承载能力。
