双发轻型侦察机木质骨架结构设计

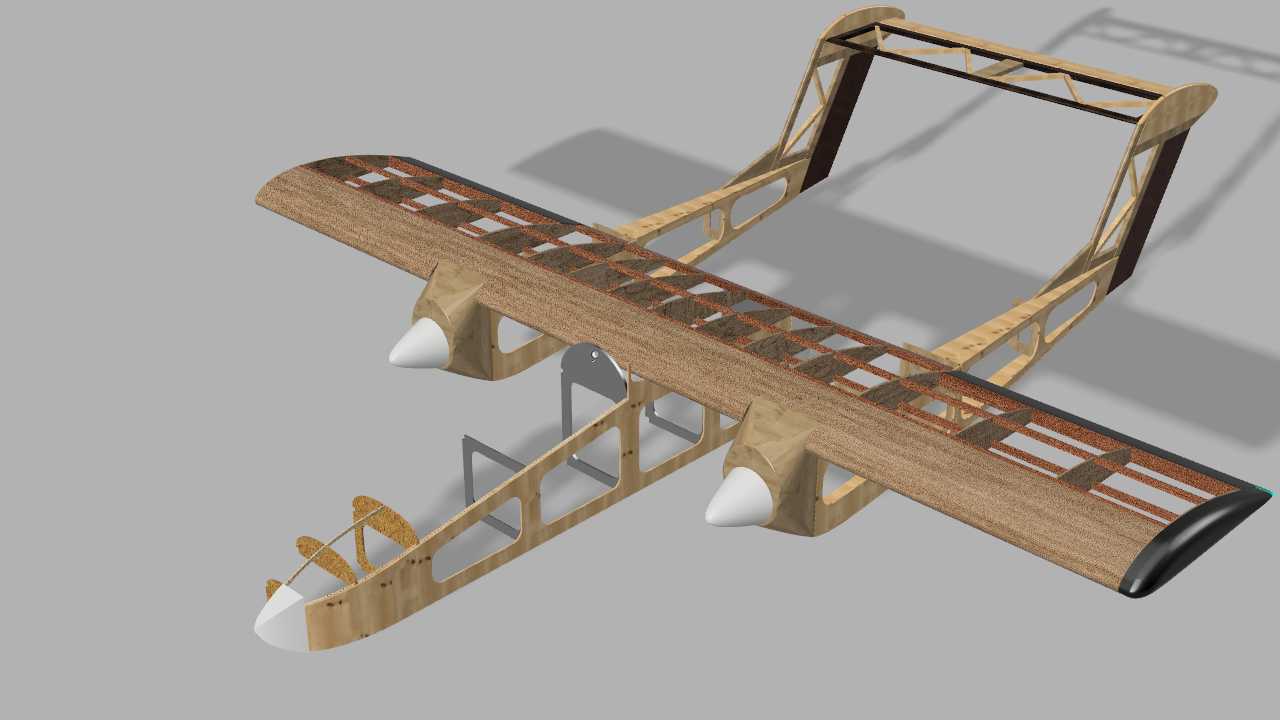

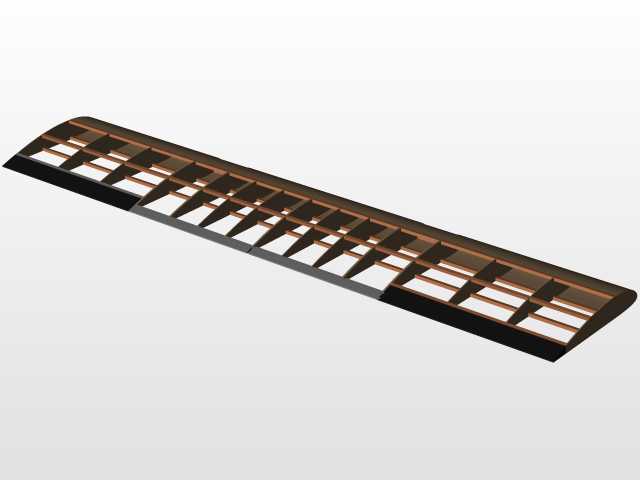

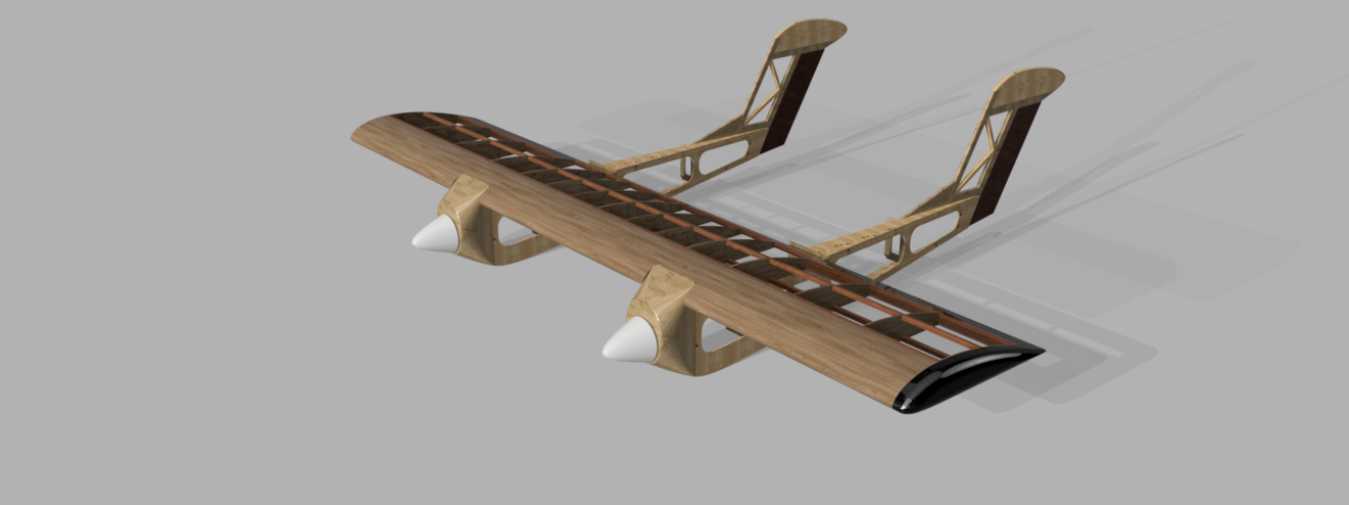

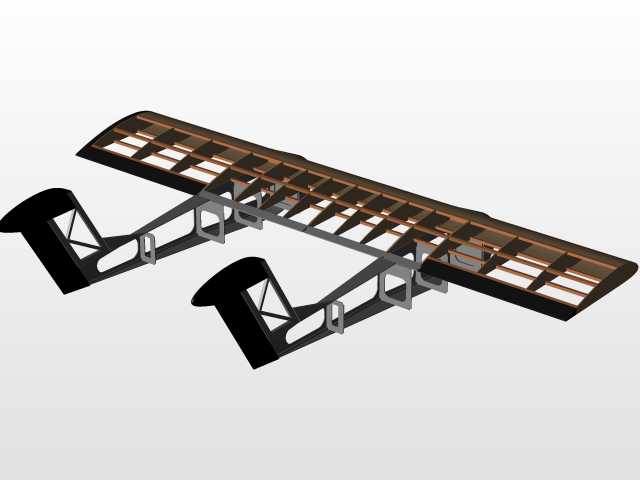

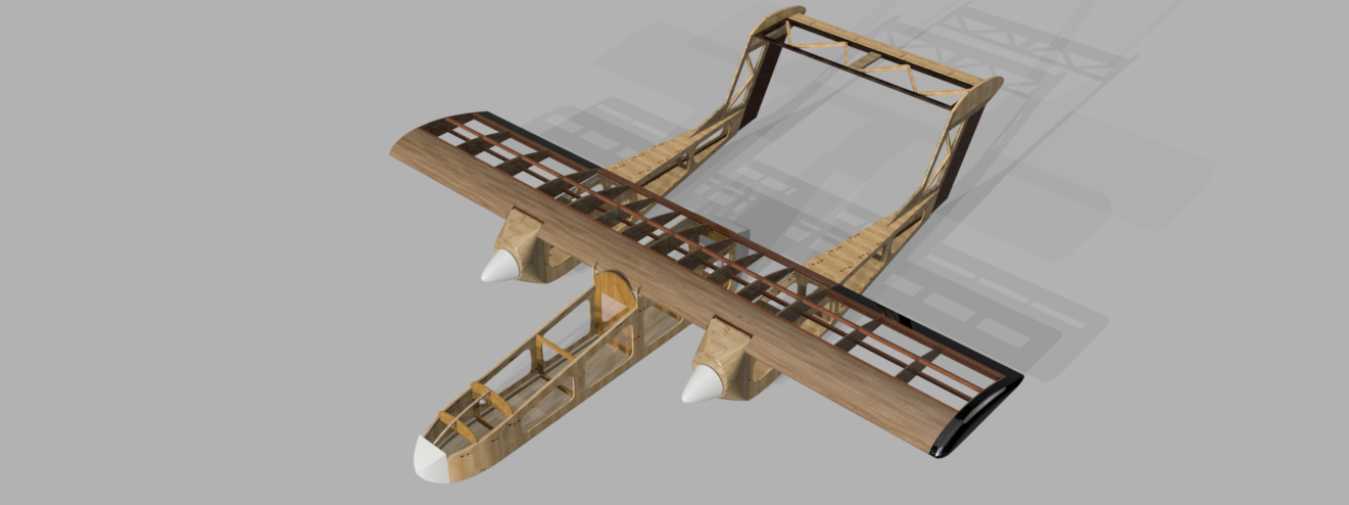

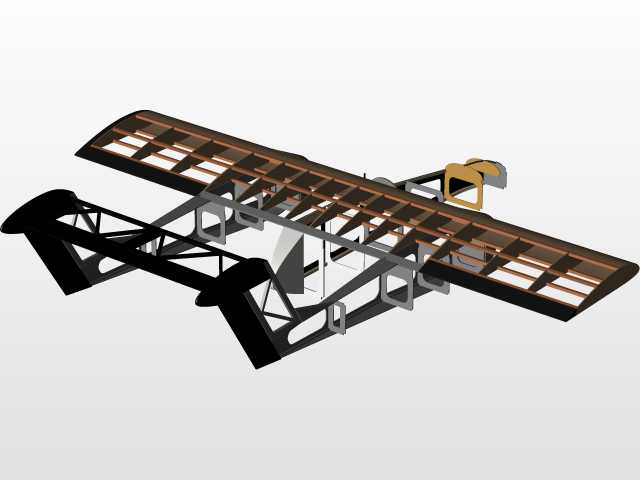

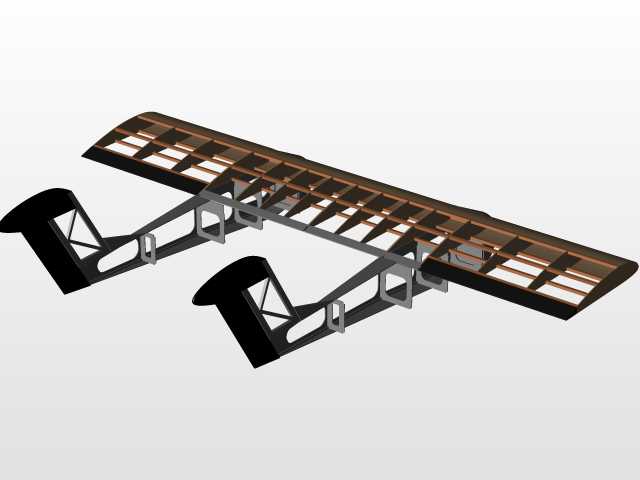

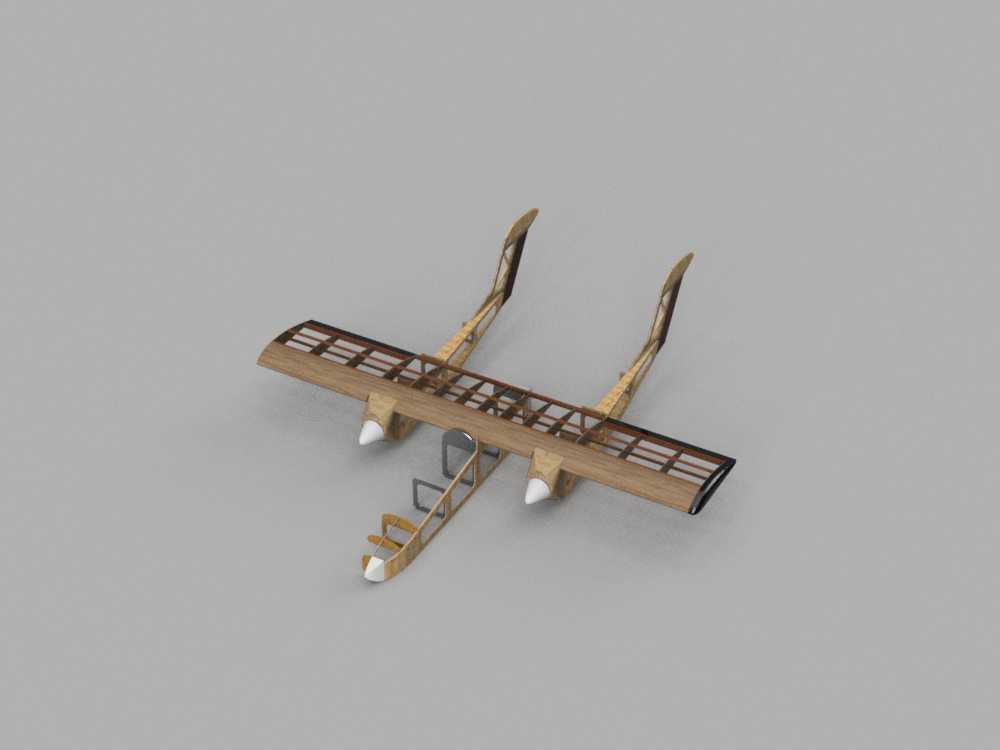

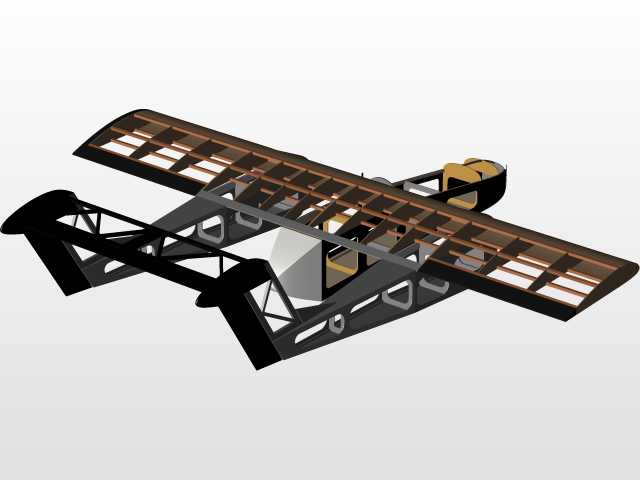

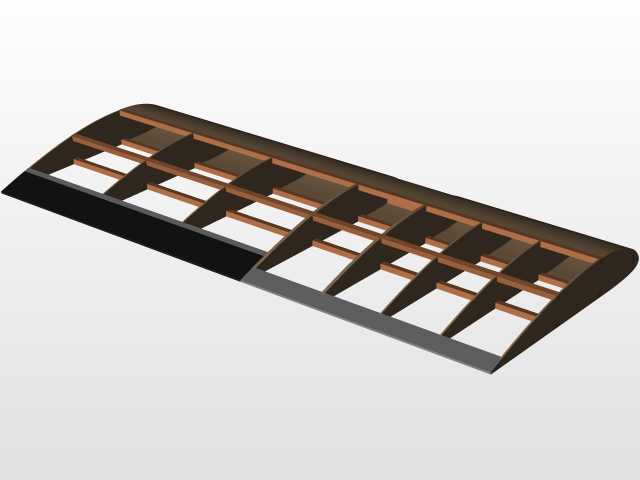

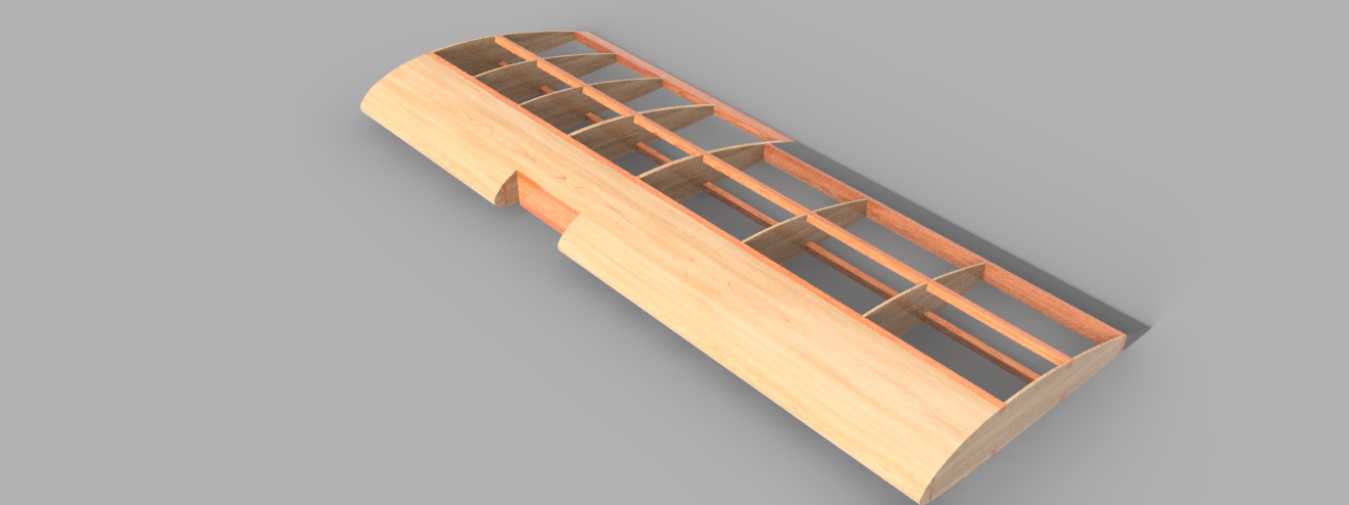

这套结构模型还原的是双发轻型侦察/攻击机的全木质承力骨架，这类机型早年多用于前线低空侦察、近距对地支援任务，在简易跑道起降条件下具备极强的场地适应性，木质结构的选用能在战时快速依托地方木材产能完成生产，降低对战略金属材料的依赖。从结构布局来看，模型完整呈现了机身纵梁、翼肋、隔框的排布逻辑，双发动机舱直接整合在机翼中段承力结构上，省去了额外的发动机吊架结构，能将发动机工作时的振动直接分散到整个翼面承力框架上，减少局部应力集中。设计过程中优先考虑了维护可达性，机身侧面的骨架预留了设备检修口的安装边界，机载侦察设备、小型对地武器挂点的安装座位置都在骨架上做了对应加强，不需要额外切割原有承力结构就能完成设备加装。外形尺寸上，该机型翼展控制在12米级，机身长度9米左右，整体外轮廓尺寸适配前线简易机库的停放边界，尾翼采用双垂尾布局，垂尾的支撑骨架直接延伸到机身尾部隔框，和机身纵梁形成刚性连接，在低空大机动飞行时能提供足够的方向稳定性。机翼部分的翼肋采用等间距排布，翼型选用低速高升力翼型，骨架的前缘预留了蒙皮安装的定位台阶，能保证蒙皮铺设后翼型精度满足低速飞行的气动要求，木质构件的连接节点处都做了斜切搭接设计，配合胶接与金属销钉固定，能在控制结构重量的前提下满足机动飞行的强度要求。机身中段的驾驶舱区域骨架做了局部加强，围绕座舱位置布置了环形承力框，能在迫降时为乘员提供足够的生存空间，燃油箱的安装位置设置在机翼中段靠近机身的区域，骨架在该区域额外增加了纵向加强筋，避免飞行中燃油晃动带来的结构疲劳。起落架的安装座直接固定在机翼根部的主承力隔框上，承力路径直接传递到机身主纵梁，能承受着陆时的冲击载荷，尾轮位置的骨架也做了对应加强，适配粗糙跑道起降时的颠簸载荷。
