木质构架双发固定翼航模结构设计

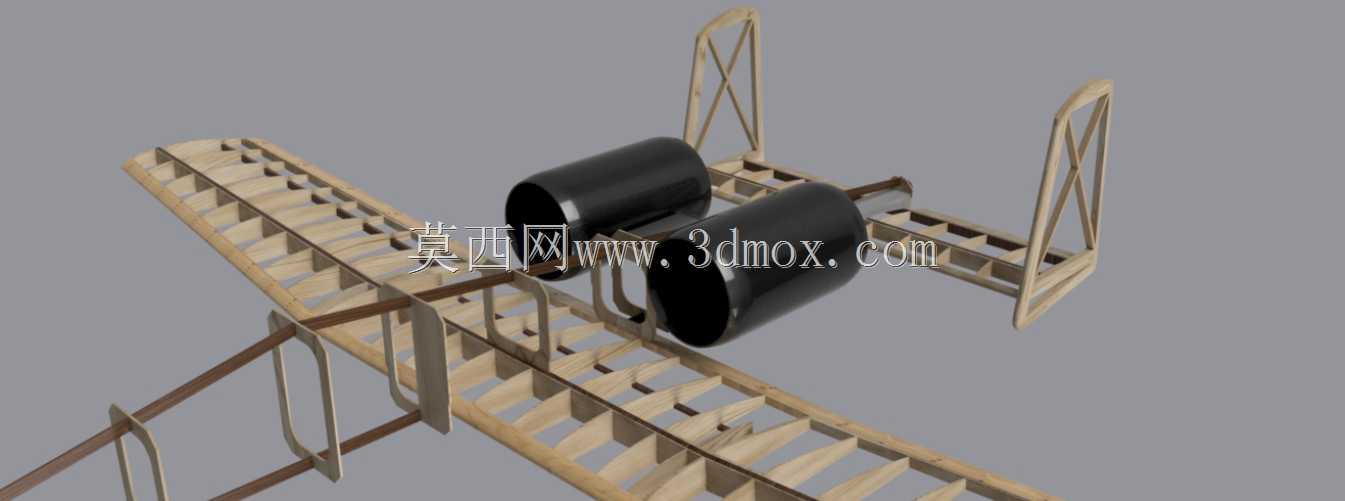

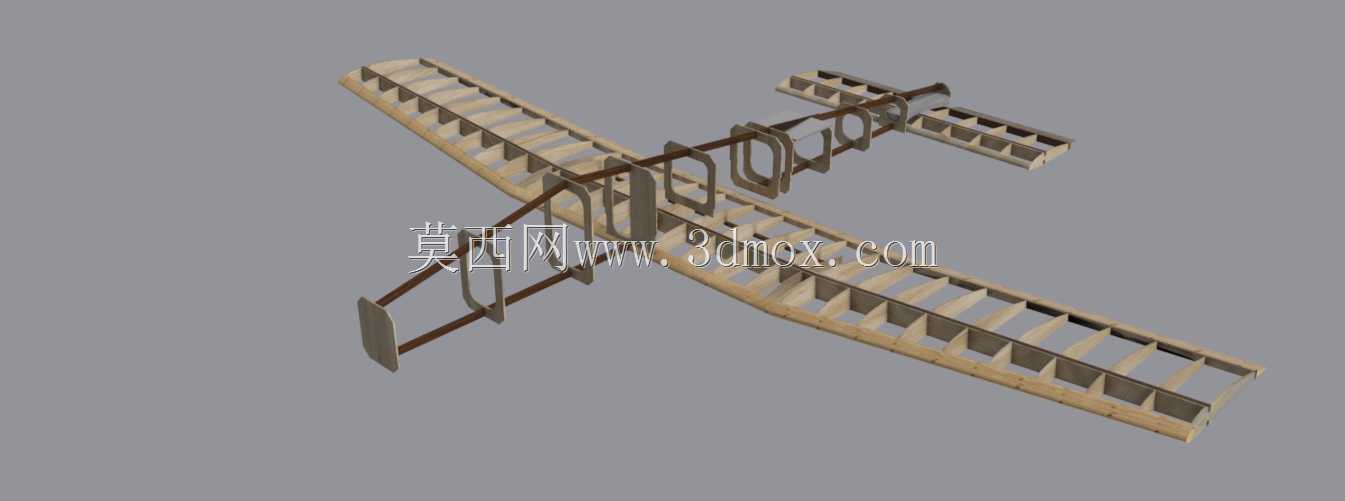

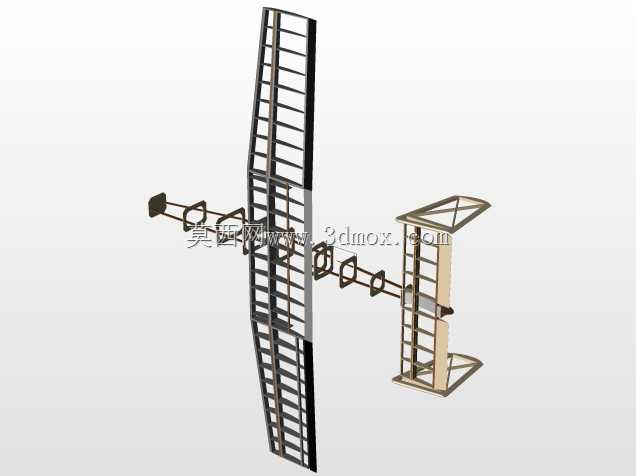

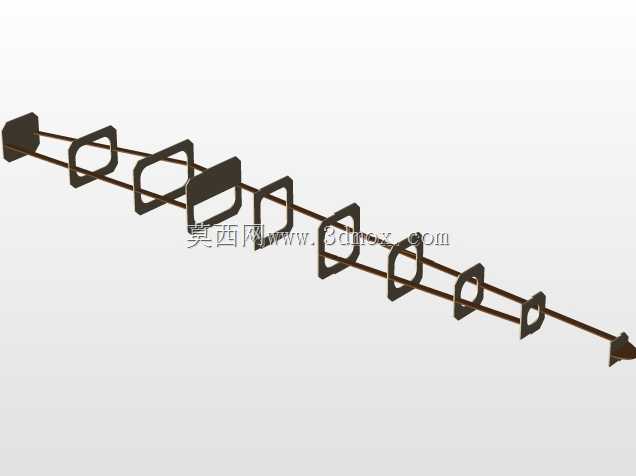

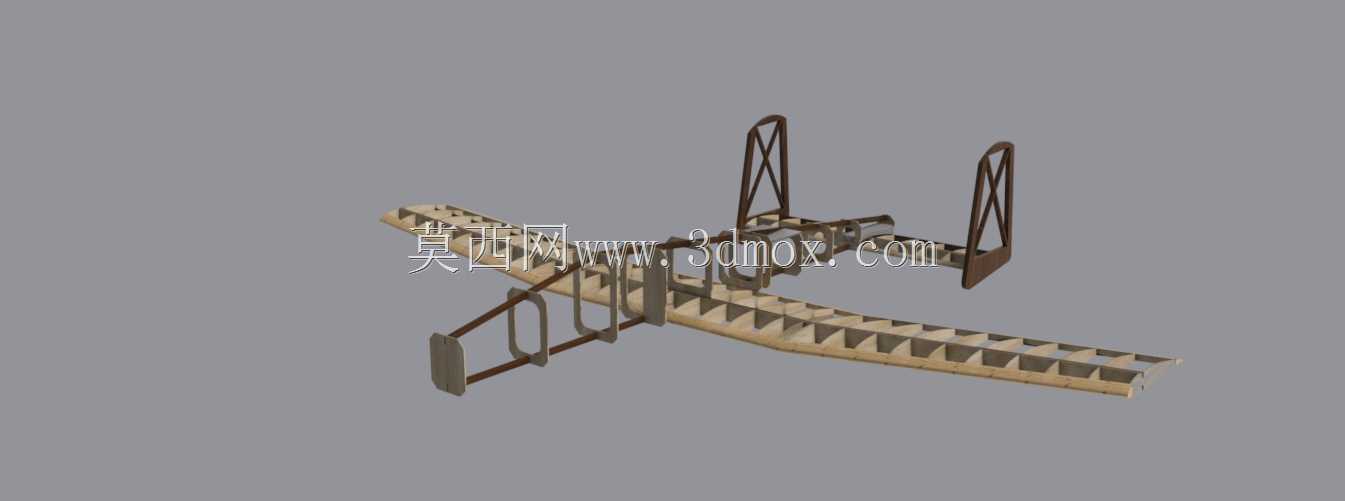

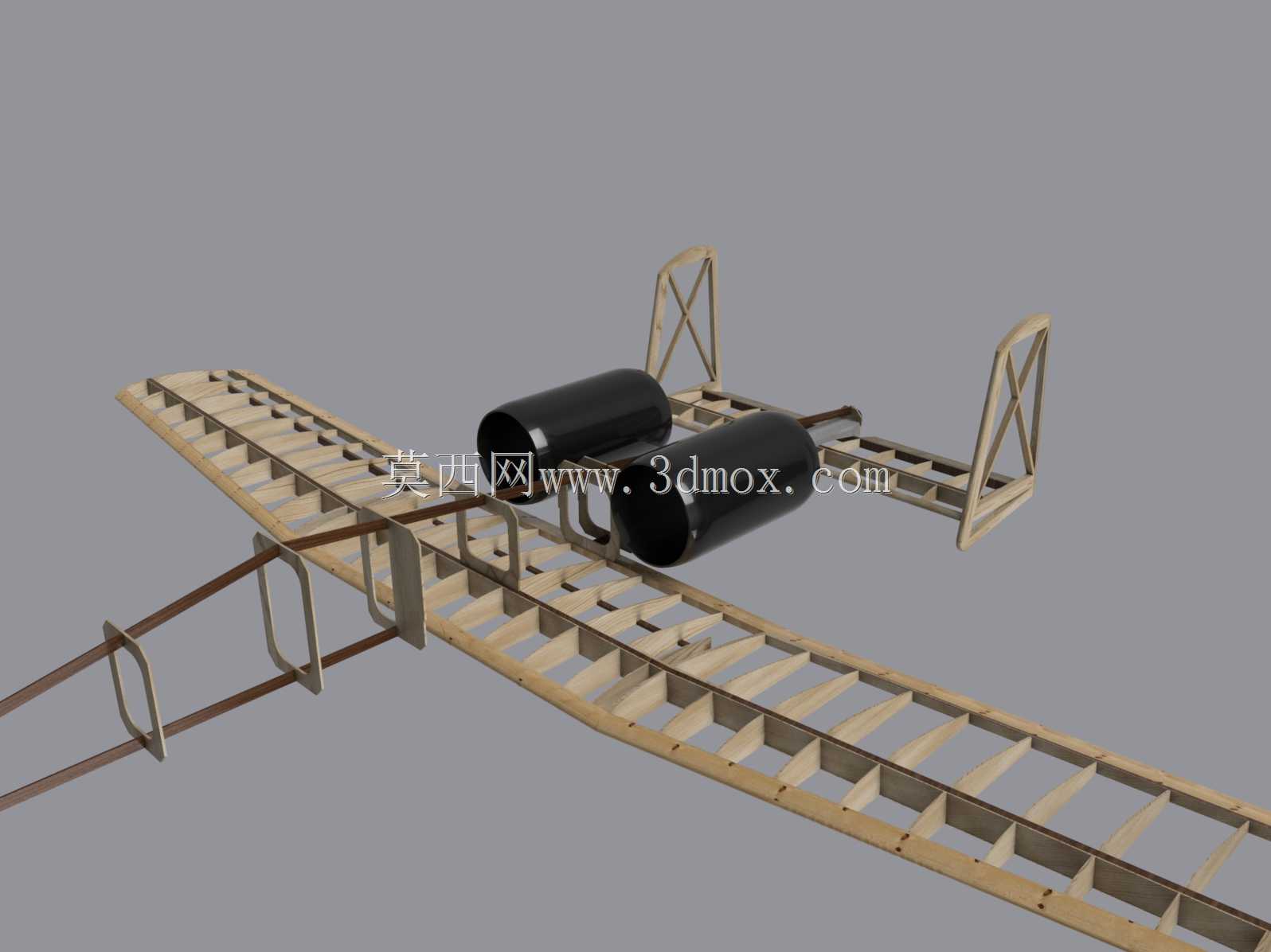

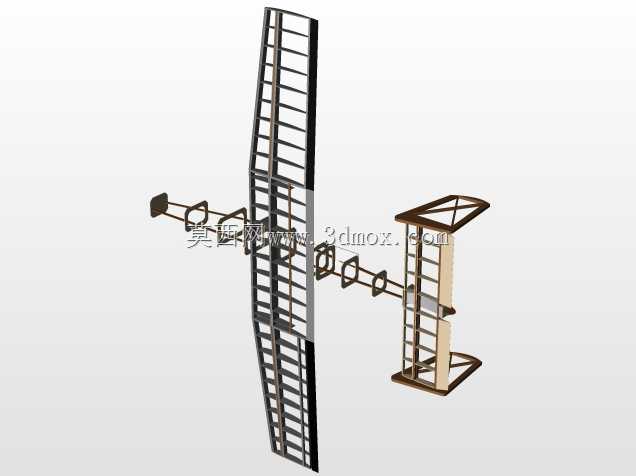

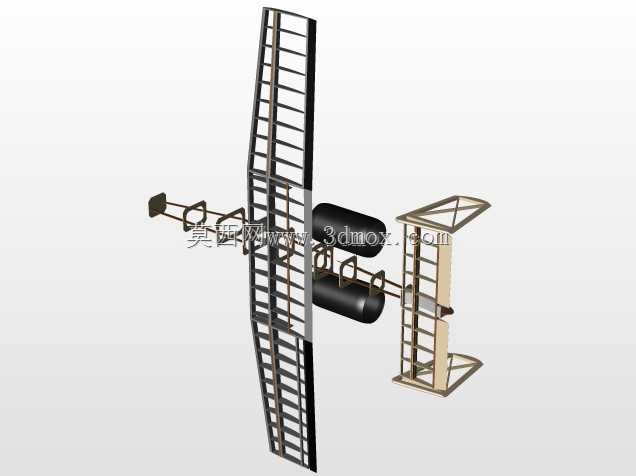

该结构为轻木构架式双发固定翼航模主体机架，主要应用于航空模型运动、青少年航空科普教学、小型无人机验证平台搭建场景，可作为电动动力航模的承载基体，完成气动布局验证、飞行操控训练、小型任务载荷搭载等实际用途。设计上采用传统轻木隔框加桁条的承力结构，机翼段沿展向布置等间距翼肋，通过前后缘条与主承力梁连接形成整体翼盒，兼顾结构刚度与轻量化要求，机翼中段与机身衔接位置做了加强处理，可承受飞行过程中的升力、机动过载以及动力装置传递的振动载荷。双发动力舱采用独立桁架式支撑结构，布置于机翼上方中段位置，既避开螺旋桨滑流对尾翼的干扰，也能降低动力装置振动对机身主体结构的影响，支撑桁架采用三角稳定构型，使用轻质木条拼接成型，在控制重量的前提下保证动力安装位的形位精度，避免飞行过程中动力安装角偏移引发的飞行姿态异常。机身前段预留了动力电调、接收机、电池组的安装腔体，各隔框上预留了走线槽位，可规整布置航电设备连接线，减少线路干涉与气动干扰；尾翼支撑段采用斜撑杆加强结构，保证平尾与垂尾的安装刚度，确保飞行过程中操纵面的气动效率。从安装边界来看，机翼展向尺寸适配常规1.2-1.5米级航模的运输与组装要求，动力舱内径适配常见的28-35级外转子无刷电机安装尺寸，机身内部腔体可容纳3S-4S规格的航模锂电池，整体结构的装配公差控制在0.2mm以内，保证各部件拼接后无应力变形，蒙皮铺设后可保证翼型的气动外形精度。设计过程中优先考虑了组装便捷性，各翼肋、隔框均设计了定位卡槽，无需复杂工装即可完成拼接，降低航模爱好者的制作门槛，同时结构上预留了起落架安装位，可根据使用需求选配前三点或后三点式起落架，满足滑跑起降或者手抛起飞的不同使用场景。
