推拉式快速夹钳压紧锁紧机构设计

这款推拉式快速夹钳是工装夹具领域应用极广的手动压紧元件，在焊接工装、装配工位、检具定位、木工加工、电子元器件压合等场景中随处可见，核心作用是通过手柄的小力矩输入，借助连杆机构的力放大特性与死点锁紧特性，输出稳定的轴向顶紧或拉紧力，实现工件的快速装夹与拆卸，相比传统螺栓压紧方式，装夹效率可提升数倍，且夹紧力一致性更好，能有效降低操作人员的劳动强度。

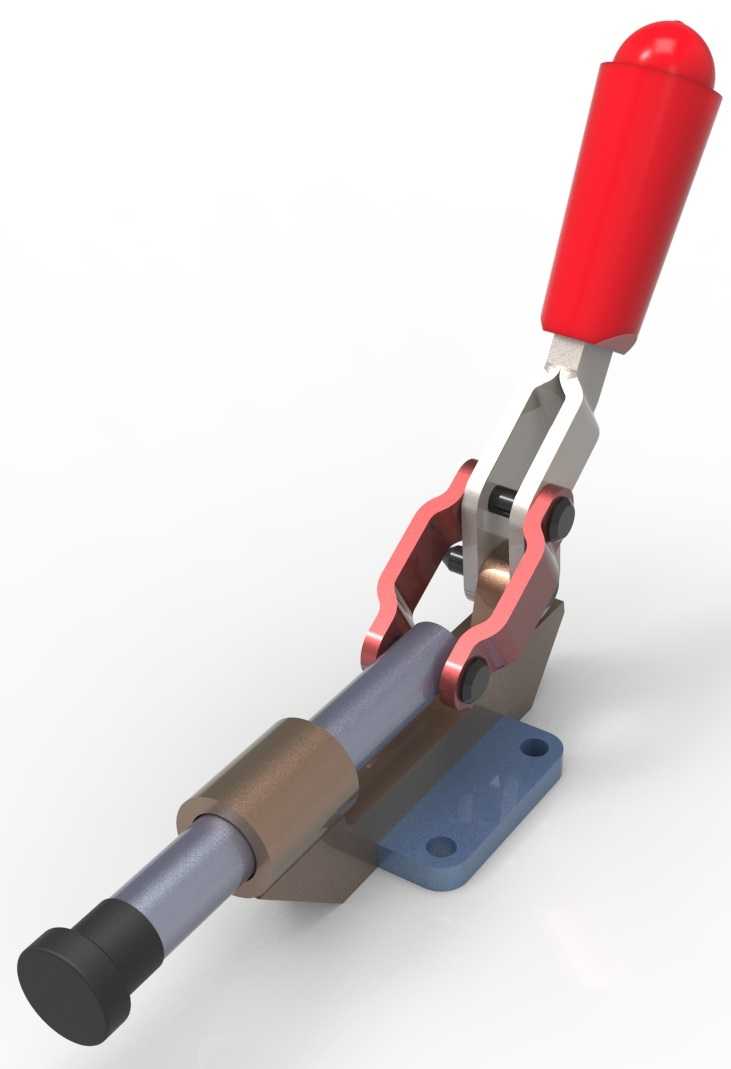

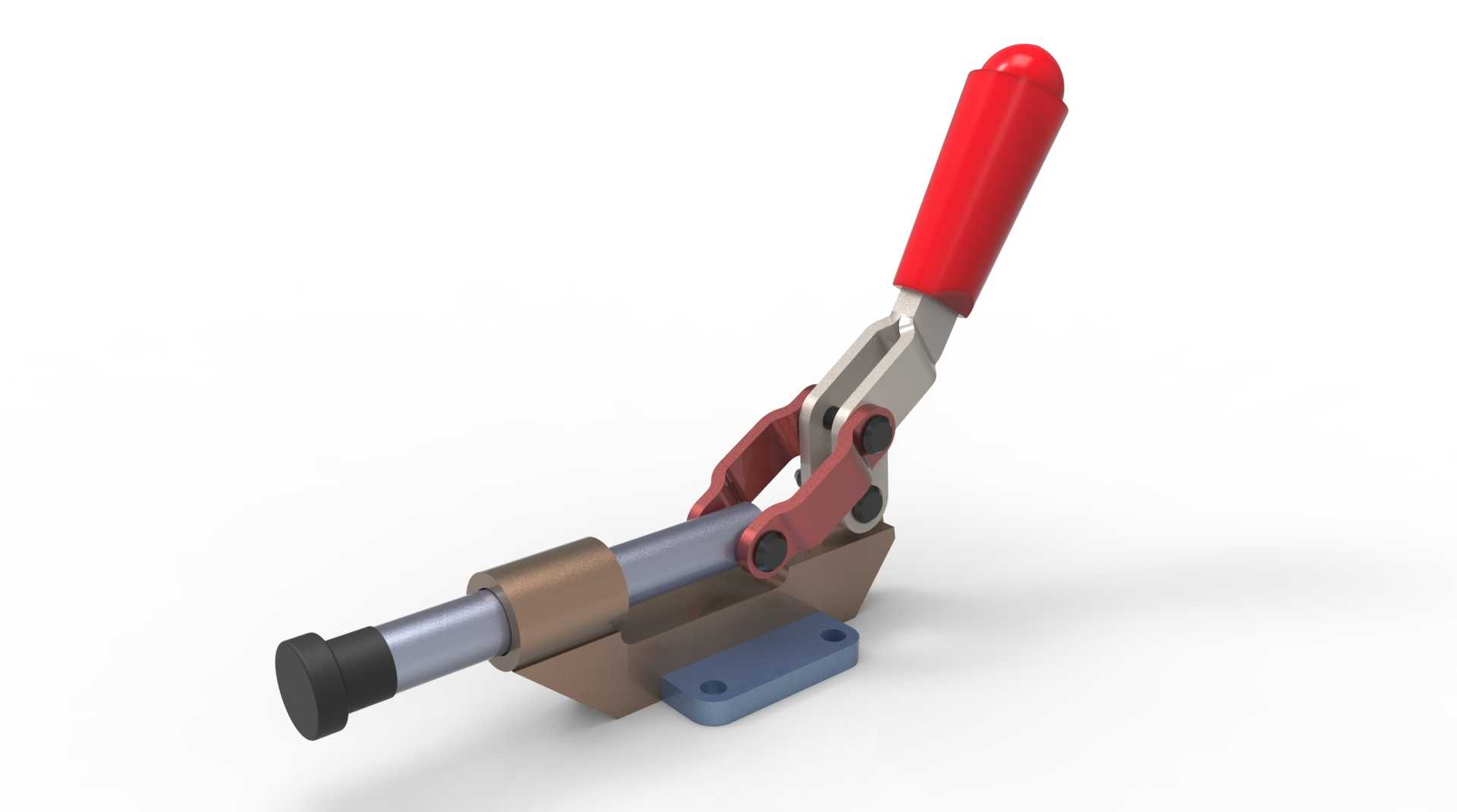

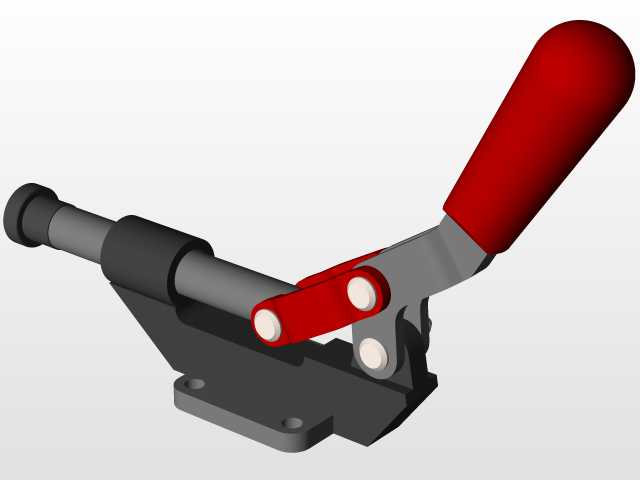

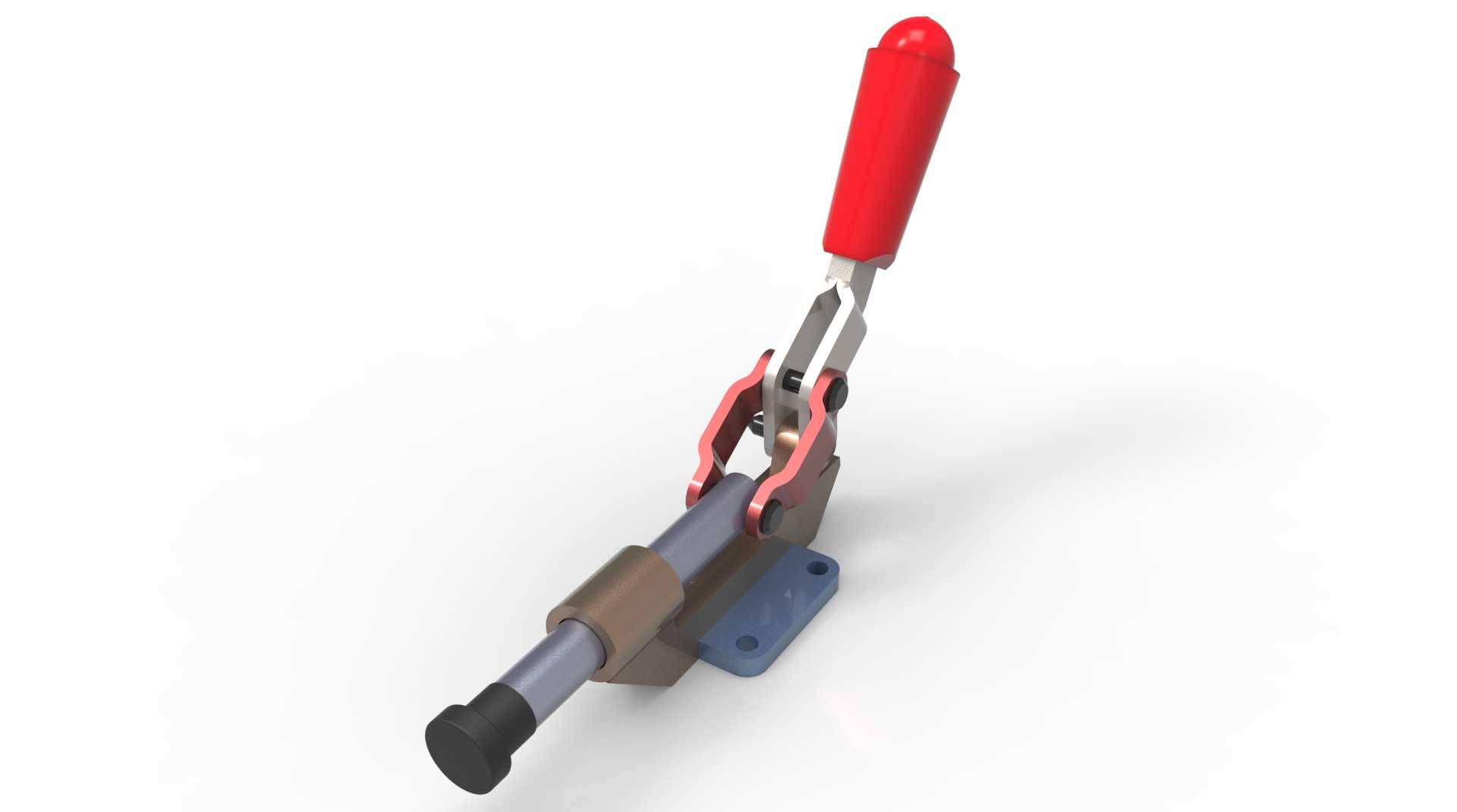

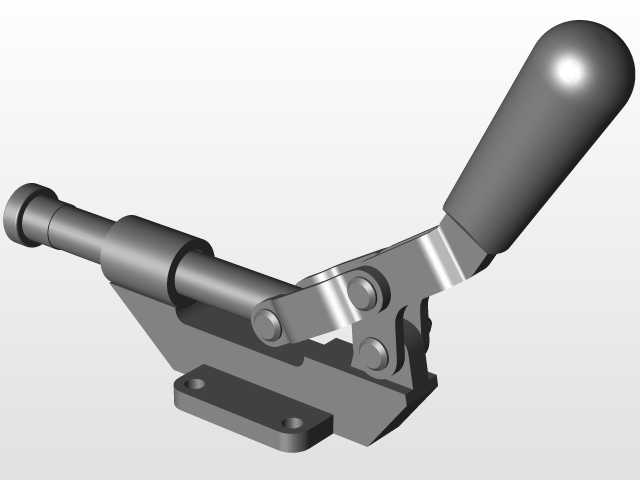

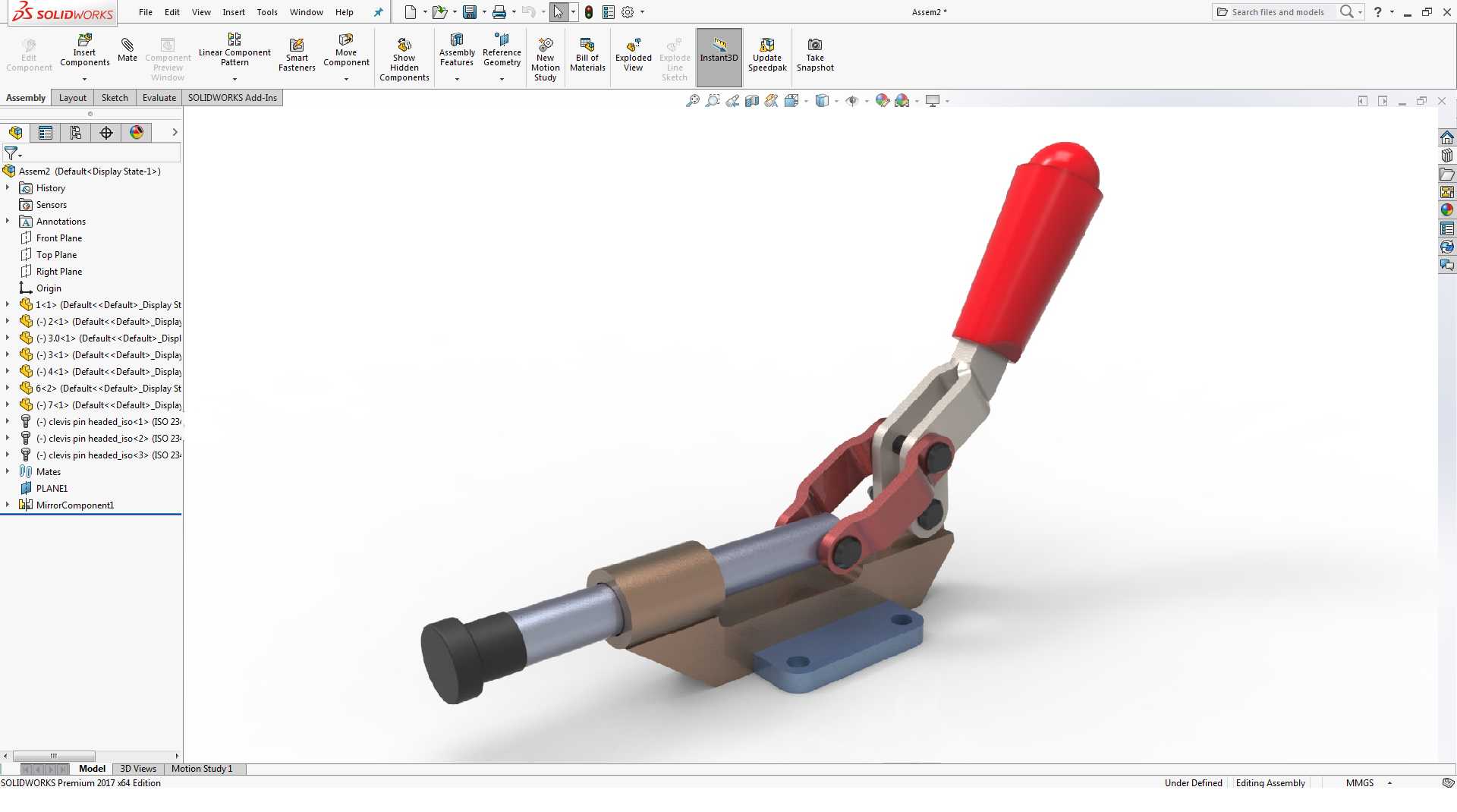

从结构设计逻辑来看，该夹钳采用了平面四杆机构的死点原理，当手柄下压至锁紧位置时，连杆与传动臂的铰接点刚好越过机构死点，此时即便工件存在加工公差带来的反作用力，或者设备运行过程中产生振动冲击，夹钳也不会自行松脱，无需额外增加防松结构。操作端的红色手柄采用符合人体工学的锥度造型，表面做了防滑适配设计，握持时施力方向与手柄轴线自然重合，单次锁紧操作的行程控制在舒适的操作角度范围内，操作人员无需施加过大的握力即可完成锁紧动作。

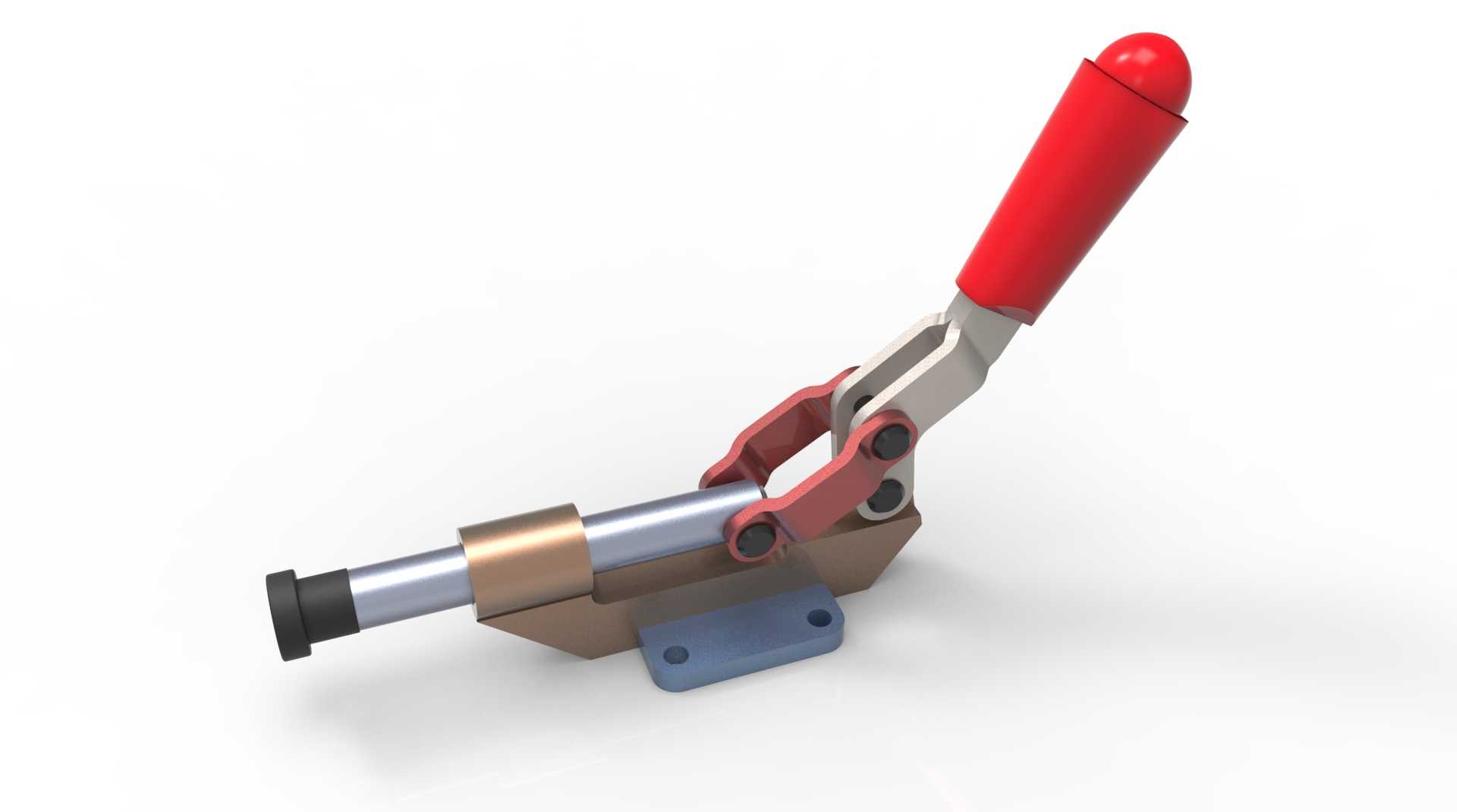

夹钳的安装底座采用带两个安装孔的平板式结构，安装孔的孔距与孔径按照通用快速夹钳的行业安装尺寸设计，可直接适配现有工装台的安装孔位，无需重新打孔适配，底座与主体支架采用一体式铆接结构，连接强度高，长期承受交变载荷也不会出现连接松动。前端的顶杆采用可调节行程设计，通过杆端的螺纹结构可以根据工件的装夹厚度调整伸出长度，调整范围覆盖同规格夹钳的常规装夹行程，顶杆端部采用非金属压头，既可以避免压伤工件表面，也能增大接触摩擦力，防止装夹过程中工件出现滑移。

传动部位的铰接点均采用销轴铆接配合，销轴表面做了硬化处理，耐磨性能优异，长期反复开合使用也不会出现铰接间隙过大的问题，铰接位置预留了润滑间隙，日常维护时只需加注少量润滑脂即可保证操作顺畅。夹钳的整体外形紧凑，锁紧状态下的外轮廓不会超出安装底座的边界太多，在排布密集的工装板上使用时，不会与相邻的夹具或者工件产生干涉，手柄抬起后的开夹状态下，顶杆的回缩行程足够大，能留出充足的工件取放空间，无需额外避让操作。
