高超声速飞行器概念构型三维设计

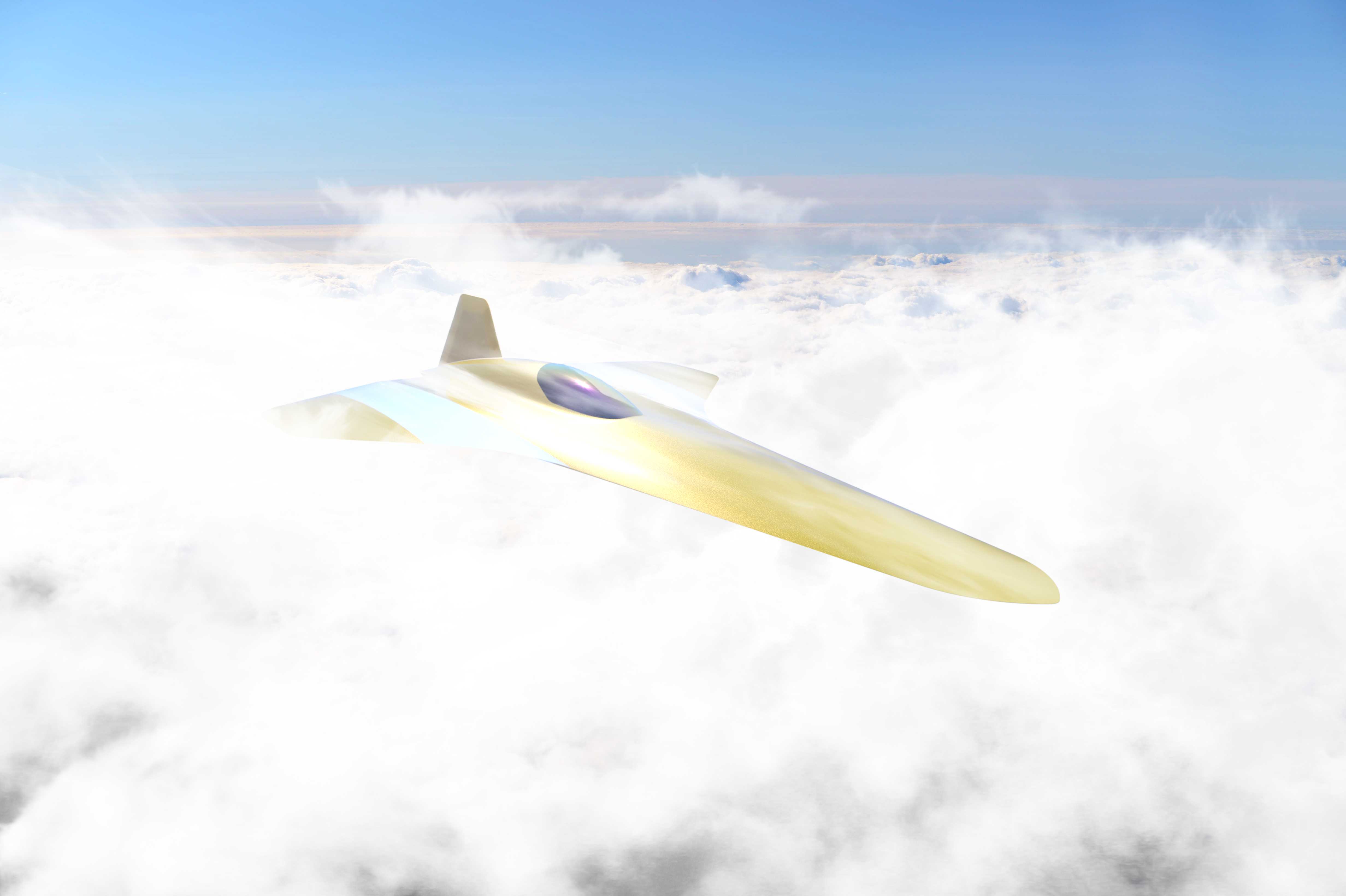

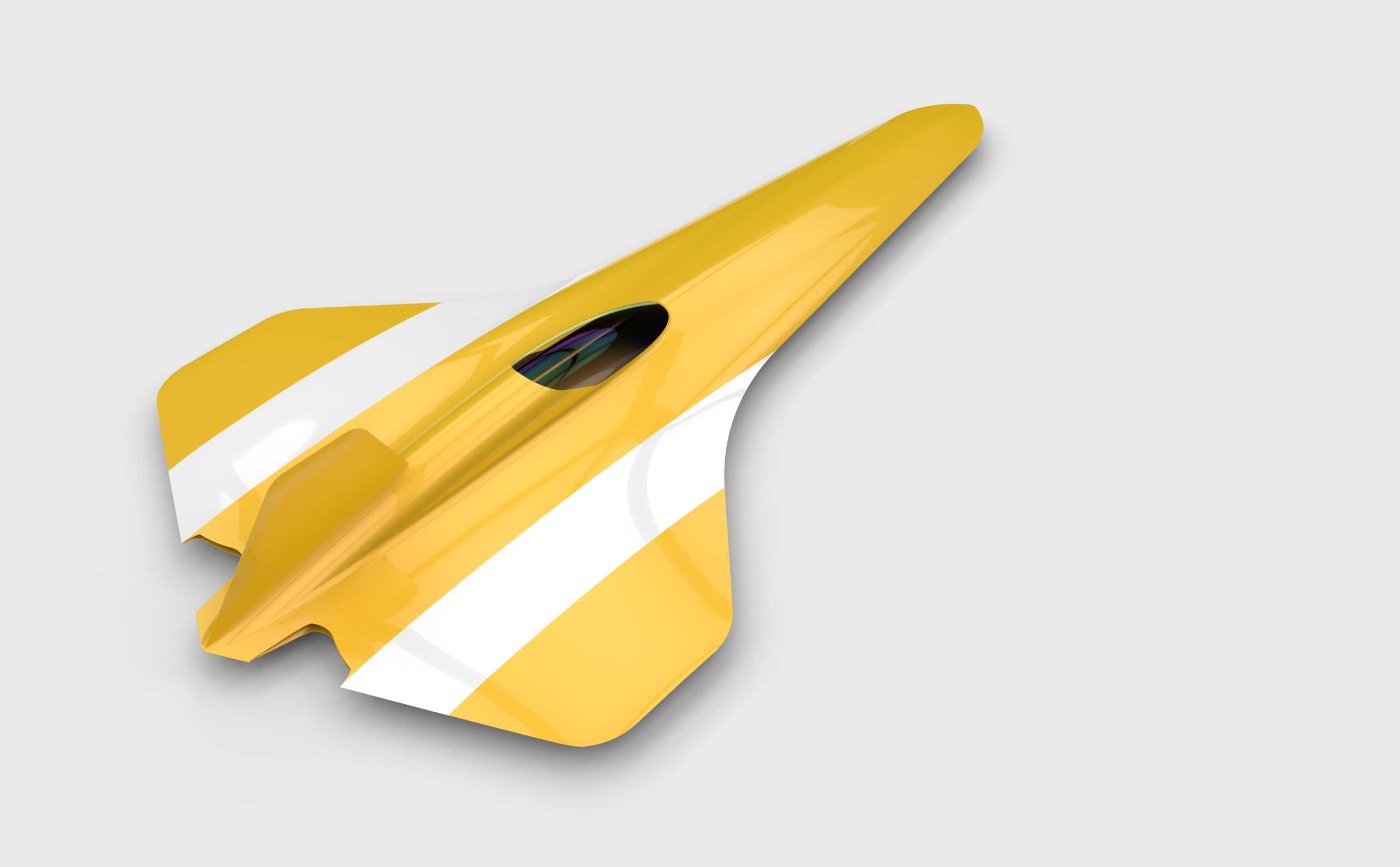

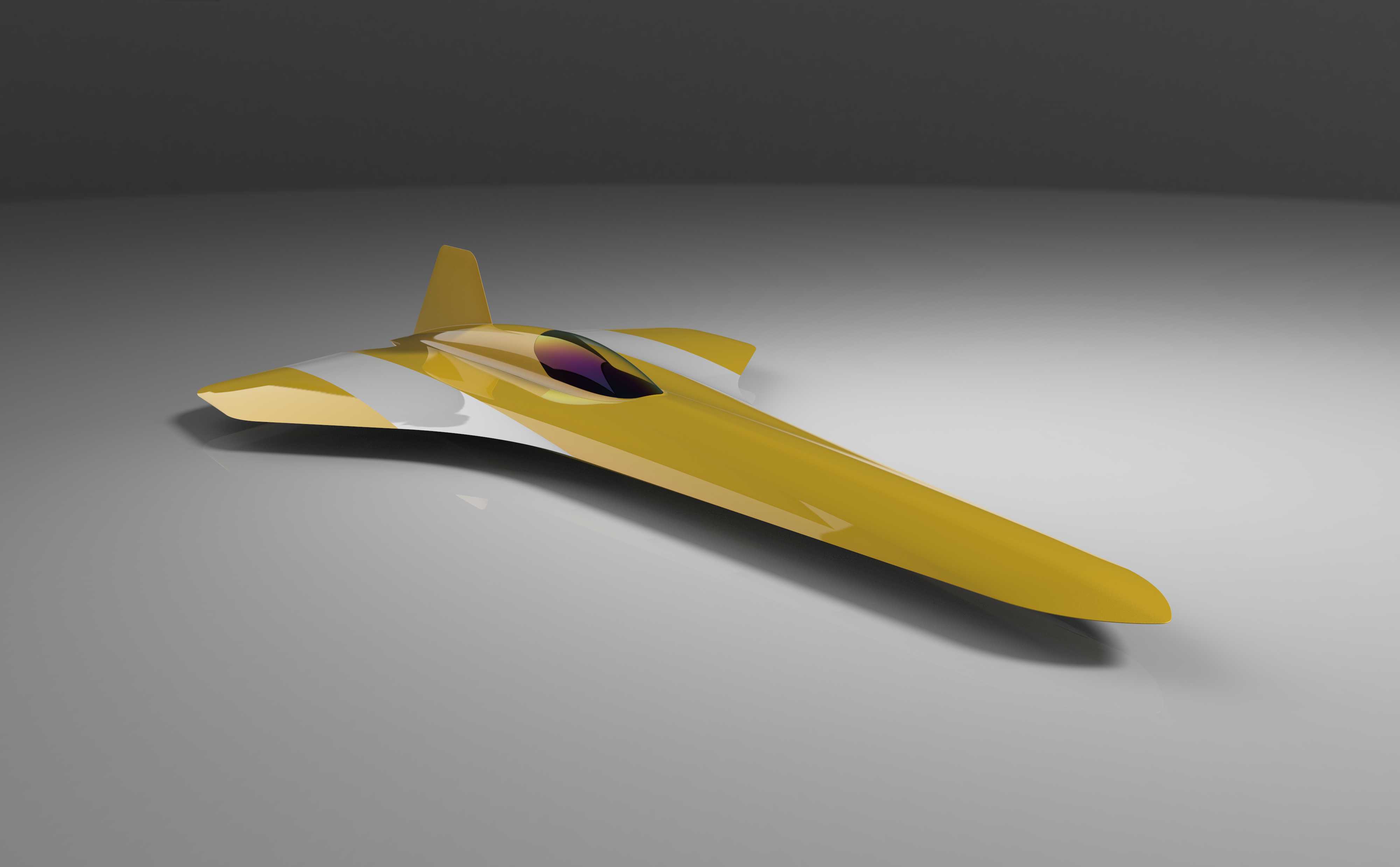

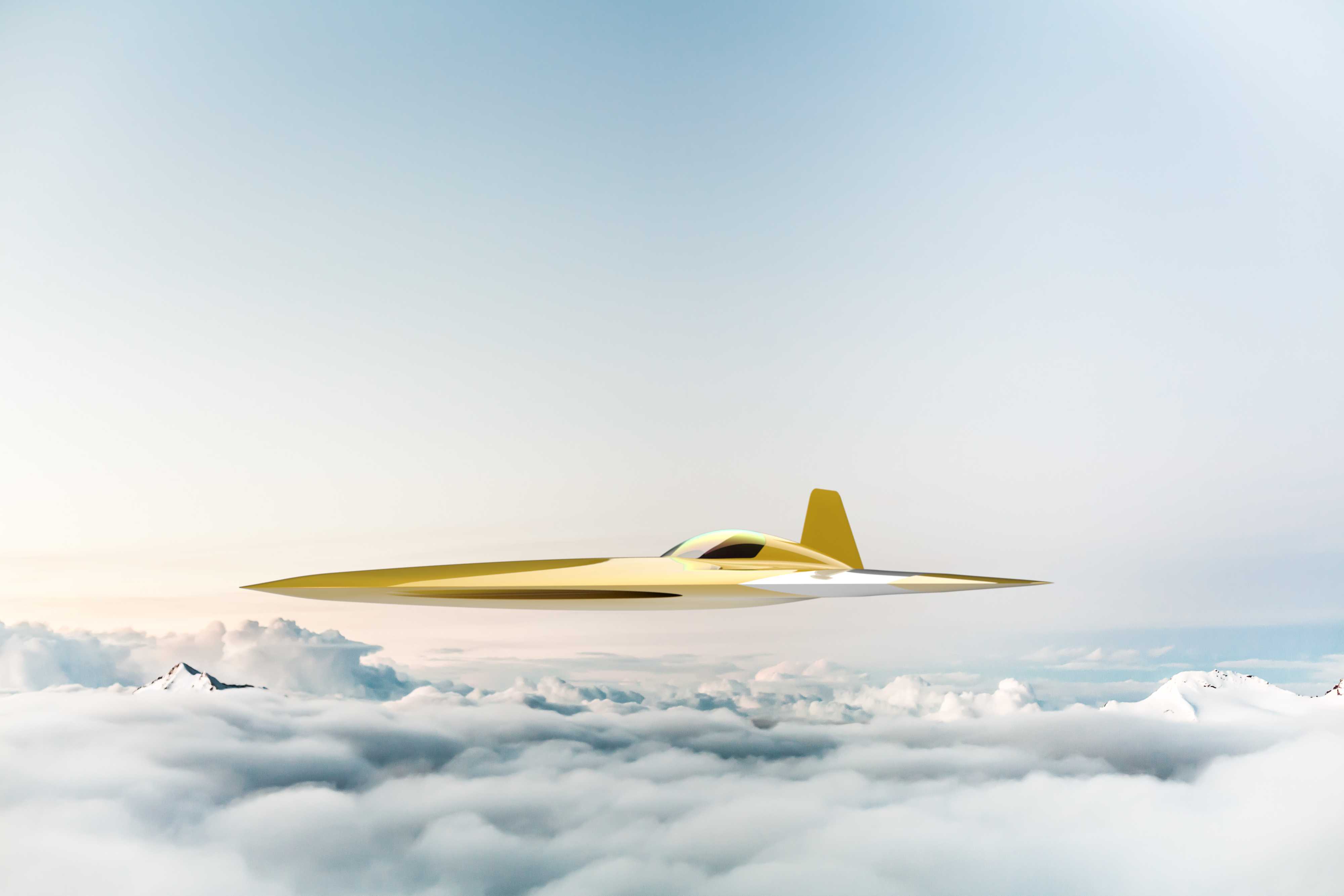

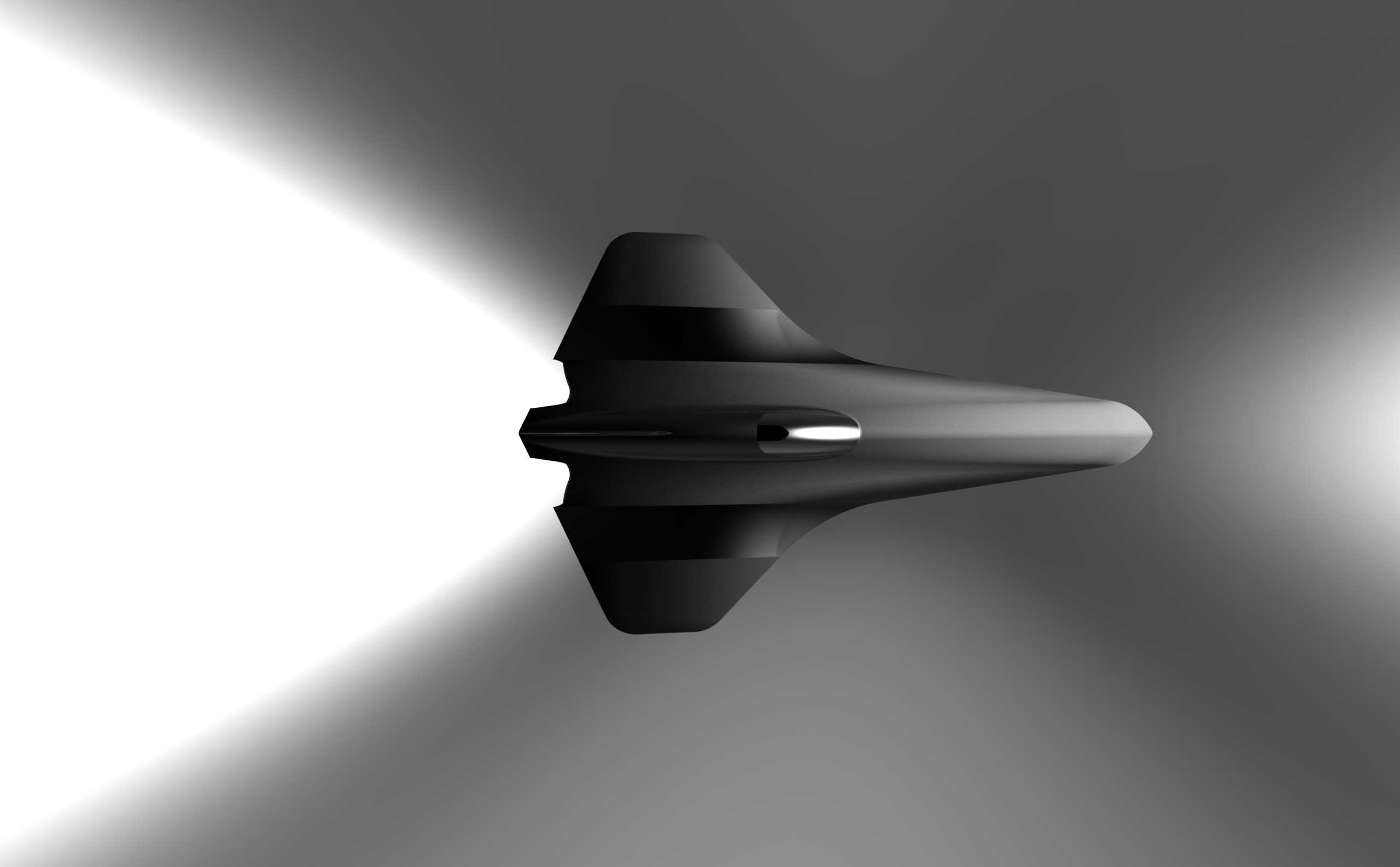

该构型针对临近空间高速飞行场景设计，可适配高速巡航、跨域飞行等任务需求，整体采用翼身融合的升力体布局，将机身与机翼的气动边界做平滑过渡处理，大幅降低高速飞行状态下的激波阻力，同时提升全机升阻比，在5马赫以上飞行区间仍能保持较好的气动效率。机身主体采用大长细比修形设计，头部为钝锥改型结构，既可以降低高速飞行时的气动加热峰值，也能为前端探测设备预留足够的安装空间，机身截面沿航向逐步平滑过渡，从中部的类扁圆形过渡到尾部的收缩构型，匹配尾部动力系统的安装边界，同时减少尾部气流分离带来的阻力增量。机翼采用大后掠小展弦比设计，机翼前缘后掠角匹配高速飞行的激波角设计，避免机翼前缘处于正激波区域带来的阻力激增，机翼与机身融合段做厚度渐变处理，翼根区域厚度较大，可容纳主起落架、燃油管路以及部分航电设备，翼梢区域做切尖修形，降低高速飞行时的翼梢颤振风险。座舱区域采用埋入式设计，座舱盖与机身外蒙皮齐平，整体轮廓与机身曲面顺滑衔接，避免凸起结构带来的额外气动阻力，同时座舱盖采用耐高温透明材料设计，可承受高速飞行时的气动热载荷，座舱内部预留了飞行员操作界面、生命支持系统的安装空间，可适配单人驾驶的任务需求。垂尾采用小面积外倾设计，在保证高速航向稳定性的前提下，尽可能降低垂尾的雷达反射截面积，同时外倾角度经过多轮气动仿真迭代，避免垂尾处于机身尾流的干扰区域，保证大迎角飞行状态下的航向操纵效率。机身下部预留了动力系统的安装舱段，可适配冲压发动机或组合动力系统的安装需求，进气道采用腹部内埋式设计，进气道唇口做修形处理，在宽速域范围内都能保证进气道的总压恢复系数，为动力系统提供稳定的来流条件。起落架采用前三点式收放设计，前起落架布置在座舱下方区域，主起落架收纳于翼身融合段的舱室内，起落架舱门与机身蒙皮齐平，收放机构的安装边界经过反复校核，避免收放过程中与周边结构、管路产生干涉。全机构型的外形曲面均采用G2连续过渡处理，既可以保证气动表面的顺滑度，降低摩擦阻力，也能为后续的结构分区、蒙皮分块提供良好的设计基础，各部件的安装接口均预留了足够的公差余量，可适配不同任务载荷的快速换装需求，在概念验证阶段可通过更换不同的任务模块，完成气动测试、载荷验证等不同科目的试验工作。
