双反向旋转结构交流发电机结构设计

这款交流发电机采用了区别于传统单旋转部件的结构设计，核心差异在于转子与定子可同时以相反方向旋转，在相同输入转速条件下能够提升相对切割速度，进而优化发电效率。从应用场景来看，这类结构可适配对功率密度要求较高的移动式发电场景、小型分布式能源站点，也可作为特种动力配套的发电单元，在空间受限但对发电输出有较高要求的设备集成场景中具备适配优势。

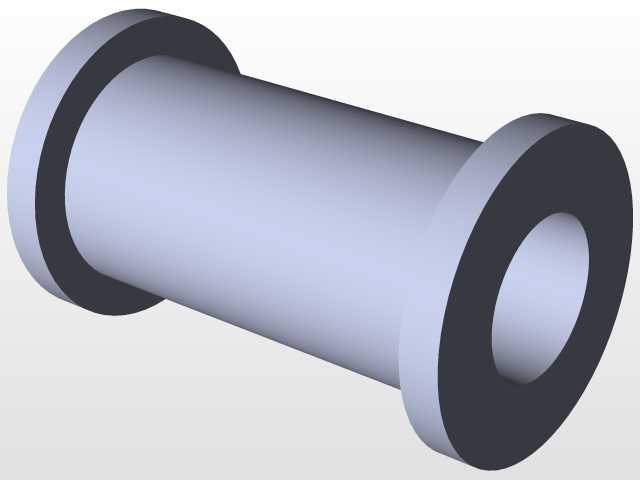

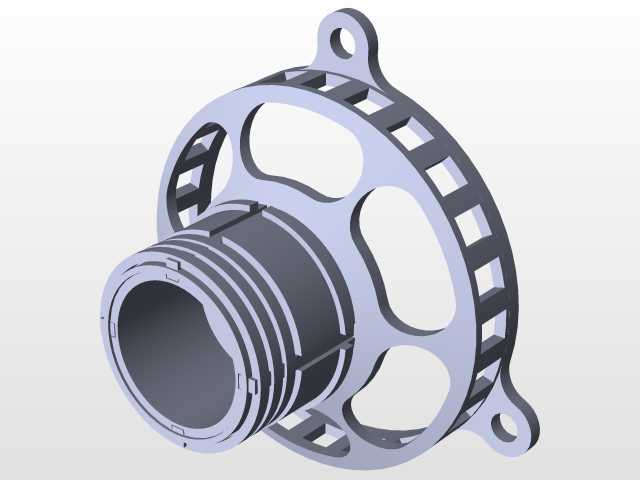

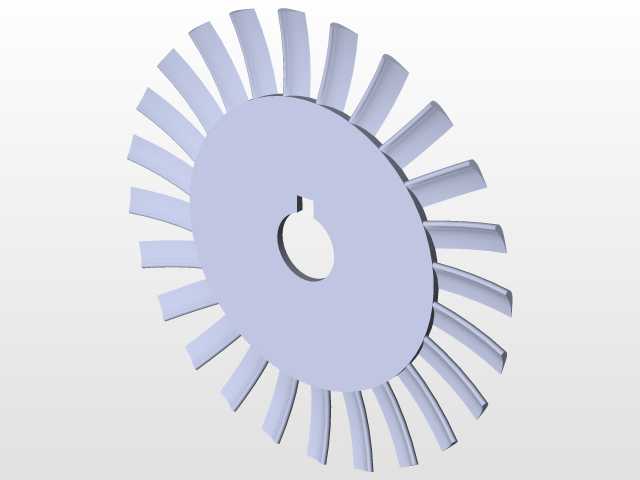

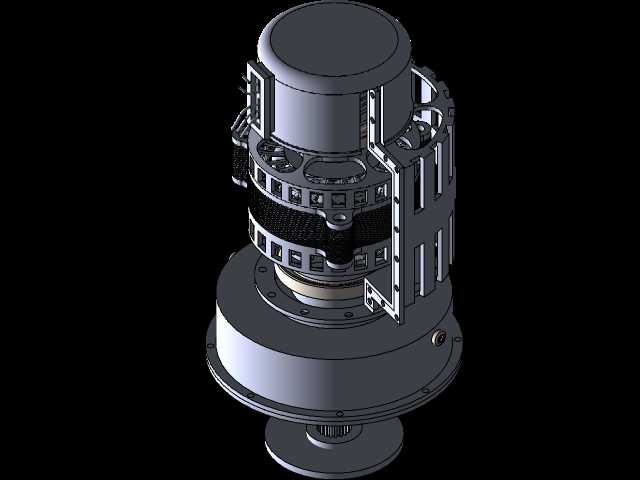

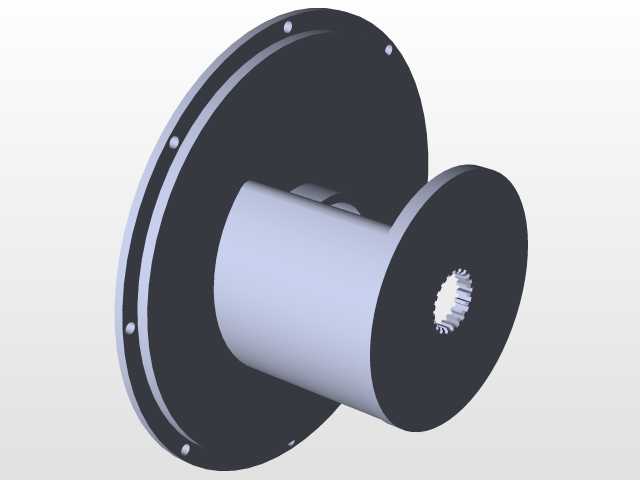

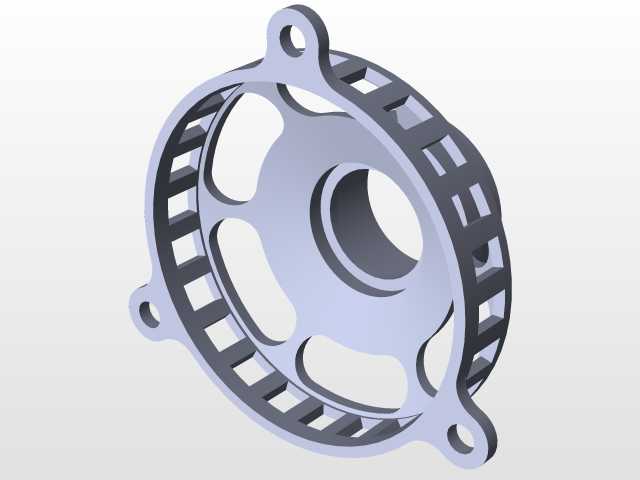

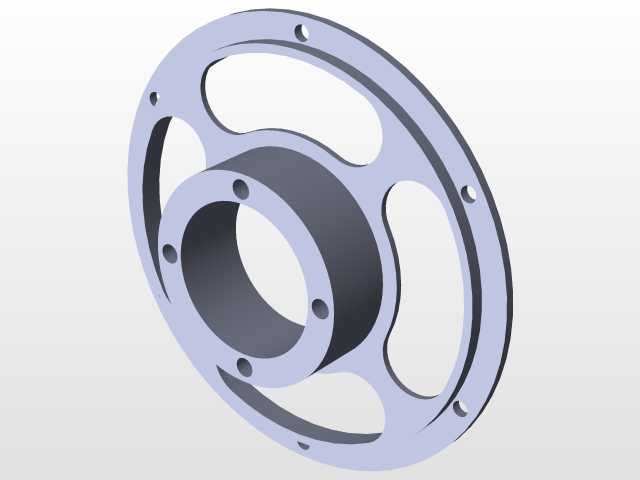

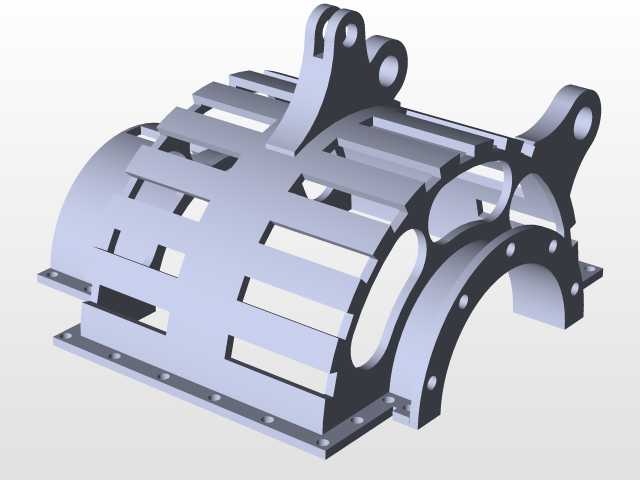

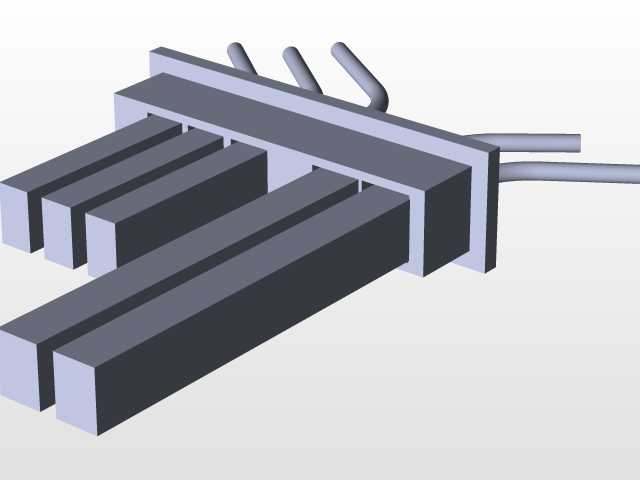

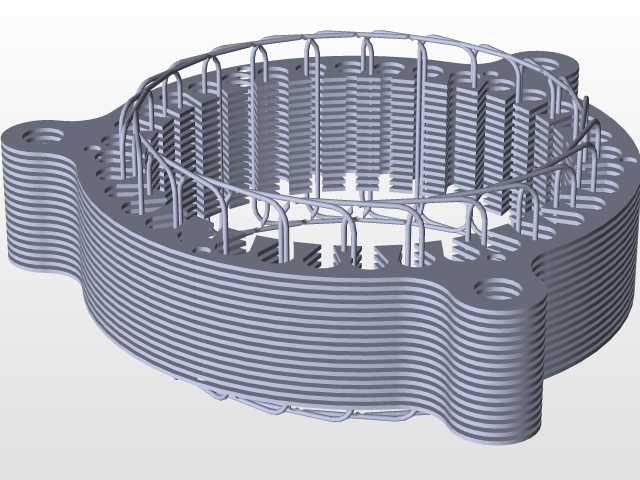

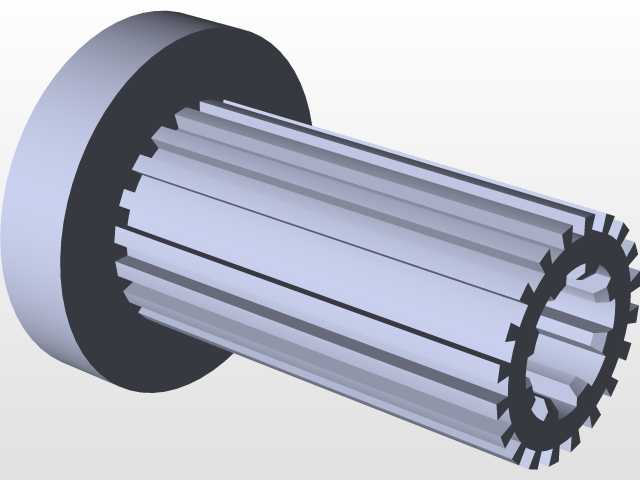

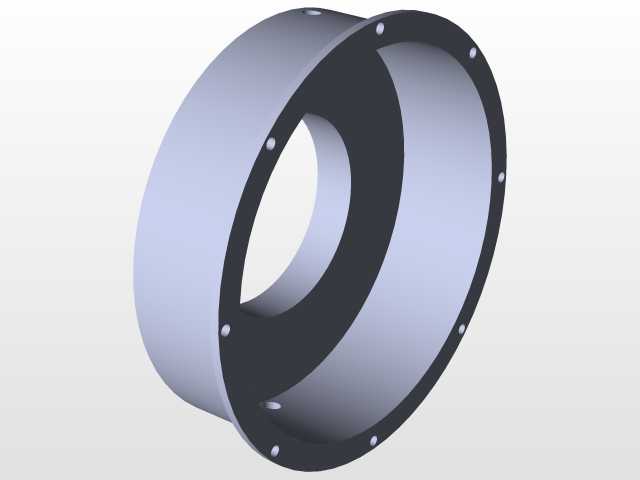

从结构设计逻辑来看，整机采用立式同轴布局，底部设置法兰式安装基座，基座上预留均匀分布的安装孔位，可直接与配套动力输出端的安装面对接，安装基准面与主轴轴线保持严格垂直，避免运行过程中出现偏摆振动。中部为核心的电磁转换区段，定子绕组与转子励磁部分分别配置独立的旋转支撑结构，两套支撑均采用深沟球轴承承载径向载荷，同时在轴向设置定位挡圈限制窜动，保证两个反向旋转部件的同轴度公差控制在合理范围内，避免气隙不均引发的电磁振动与输出波动。上部为集电与防护区段，外围设置镂空式防护框架，既可以为内部旋转部件提供物理防护，避免异物卷入运行间隙，又能预留足够的通风散热通道，让运行过程中绕组与铁芯产生的热量可以通过空气对流快速散出，降低长时间高负载运行时的温升。

在功能特性层面，双反向旋转的结构让定子与转子之间的相对转速为两者转速之和，相比传统定子固定、仅转子旋转的结构，在相同动力输入转速下，电磁感应的切割速度提升明显，可在不增加整机径向尺寸的前提下提升输出功率，或者在相同输出功率要求下缩小整机体积，适配紧凑安装空间的需求。整机的接线端口设置在下部基座侧方，采用防水式接线座设计，接线完成后可通过密封压盖固定线缆，避免户外使用时雨水、粉尘进入接线腔引发绝缘故障。

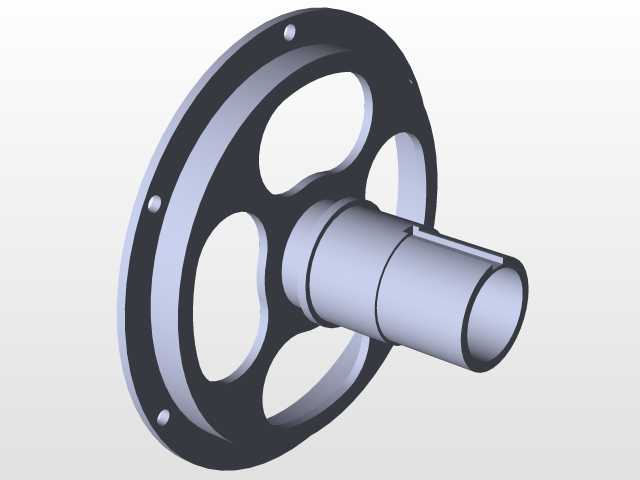

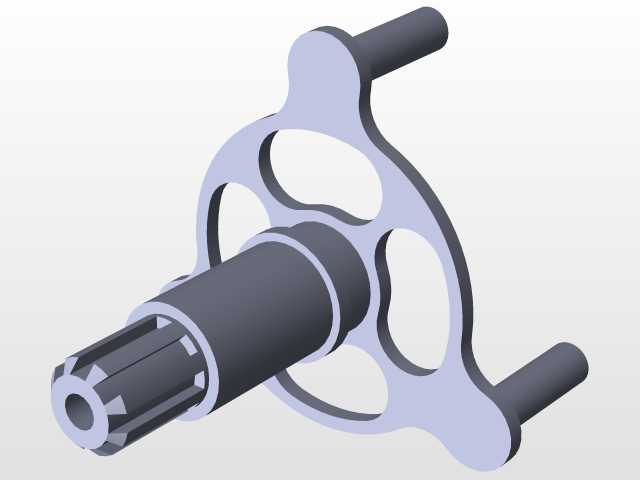

从安装边界来看，整机轴向尺寸从底部安装面到顶部防护端盖为统一同轴圆柱轮廓，最大外径集中在中部电磁区段，上部防护框架的外径略小于中部主体，安装时仅需匹配底部法兰的孔位尺寸与主轴对接的配合公差即可完成装配，无需额外设计复杂的转接支架。传动对接部分采用键连接结构，可传递稳定的输入扭矩，两套旋转部件的扭矩输入分别通过同轴嵌套的传动路径实现，避免传动路径之间出现干涉，同时在各旋转配合面设置油封结构，防止润滑脂溢出同时阻挡外部粉尘进入轴承腔，延长维护周期。
