航空喷气式发动机涡轮叶片轮盘结构设计

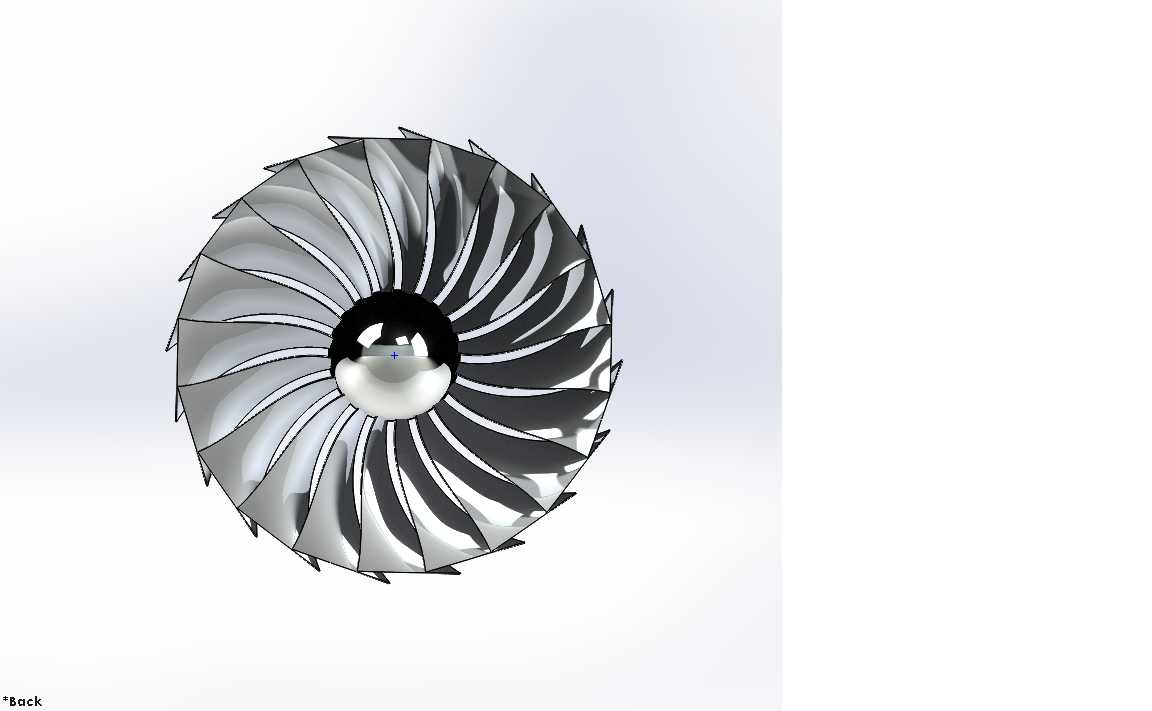

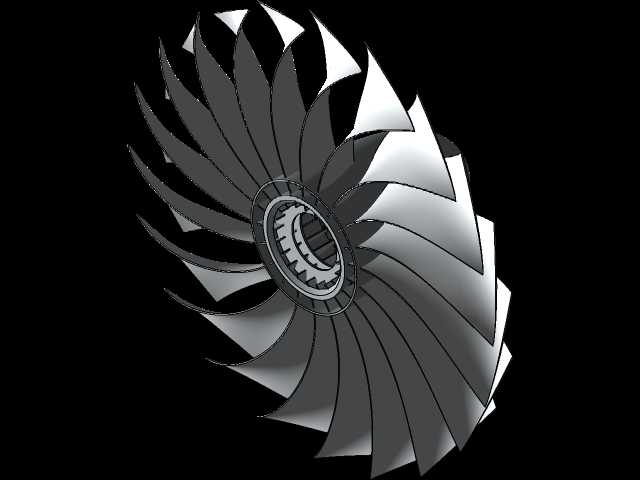

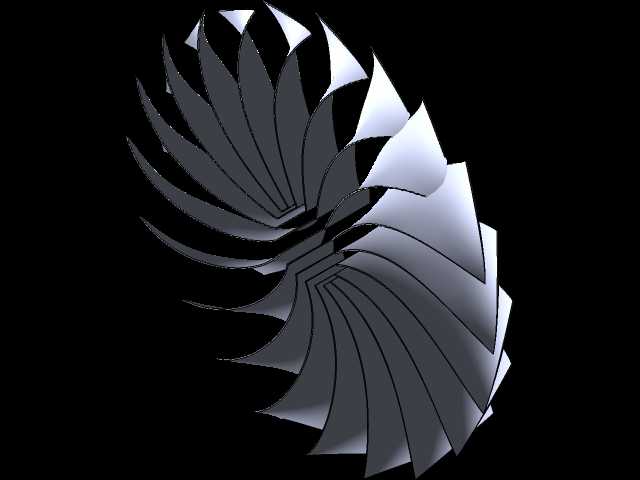

航空燃气涡轮动力装置的核心做功部件，涡轮的设计直接决定整台动力装置的热效率、推力输出与运行稳定性，这类部件广泛应用于民航客机动力单元、军用航空发动机、地面燃气轮机发电装置等场景，承担着将高温高压燃气的内能转化为转子旋转机械能的核心作用，既要驱动压气机持续完成进气压缩流程，还要为附属的燃油泵、滑油泵、发电装置等附件系统提供动力输出。本次设计的涡轮采用轴流式结构布局，叶片沿轮盘周向均匀排布，叶型采用三维扭转设计，能够适配高温燃气沿叶高方向的流速、压力梯度变化，减少叶栅通道内的流动损失，叶片前缘做了圆弧钝化处理，可降低高速燃气中微小颗粒对叶身的冲蚀磨损，叶身表面的型线经过多轮流场迭代优化，能够保证燃气在叶栅通道内平稳膨胀做功，避免局部气流分离引发的振动问题。轮盘与叶片采用整体式结构设计，消除了传统榫头连接带来的装配间隙与应力集中问题，提升了转子整体的结构强度与高速旋转下的动平衡精度，轮盘中心的轴孔位置做了加厚过渡处理，可匹配对应规格的涡轮轴安装，轴孔与轴的配合面设计有定位止口，能够保证装配时的同轴度要求，降低高速运转时的偏心振动。从安装边界来看，该涡轮风扇直径为4613mm，风扇厚度为15mm，轮毂长度为1977mm，设计时充分考虑了转子系统的临界转速匹配，叶片的固有频率经过调校，能够有效避开发动机常用工况下的激振频率区间，避免发生共振失效。所有零件均从毛坯开始完成全流程结构设计，没有采用现有零件的逆向扫描数据，叶身型线、轮盘辐板厚度、中心安装孔的尺寸公差都经过结构强度与气动性能的双重校核，既能够满足高温高转速下的强度要求，也能保证气动效率达到设计指标。在实际工程应用中，这类涡轮部件的设计需要兼顾气动性能、结构强度、冷却效率、加工工艺性多方面的要求，本次设计的结构在叶根与轮盘的连接位置做了大圆角过渡，能够降低该位置的应力集中系数，提升部件的疲劳寿命，叶片的叶尖位置预留了与机匣之间的合理间隙，既能够减少叶尖漏气损失，也能避免转子运转时热膨胀引发的叶尖碰磨故障。
