双万向轴传动连接件三维结构设计

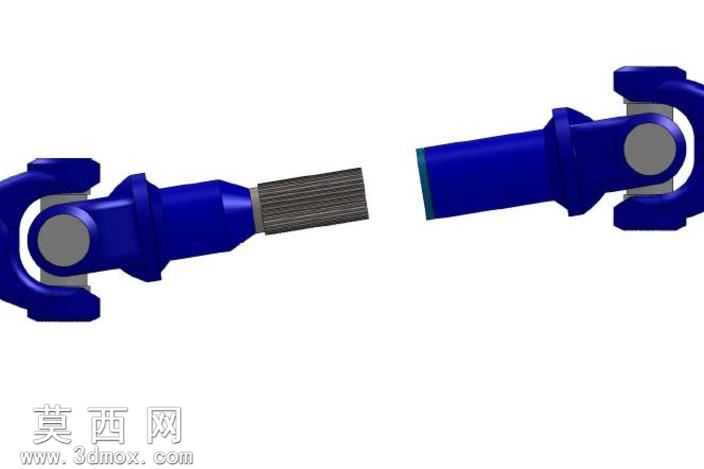

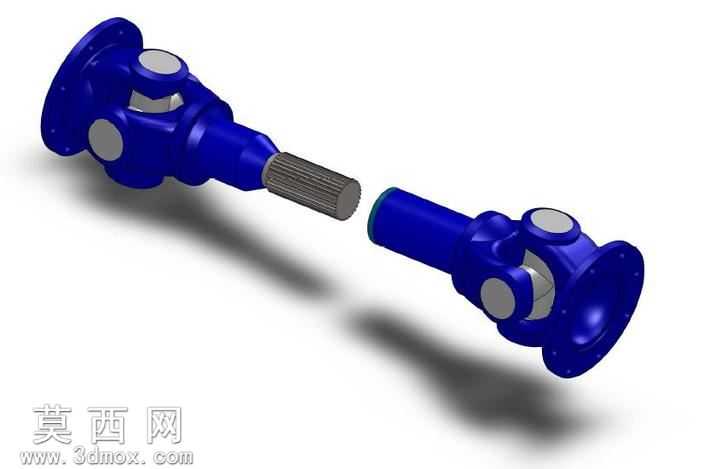

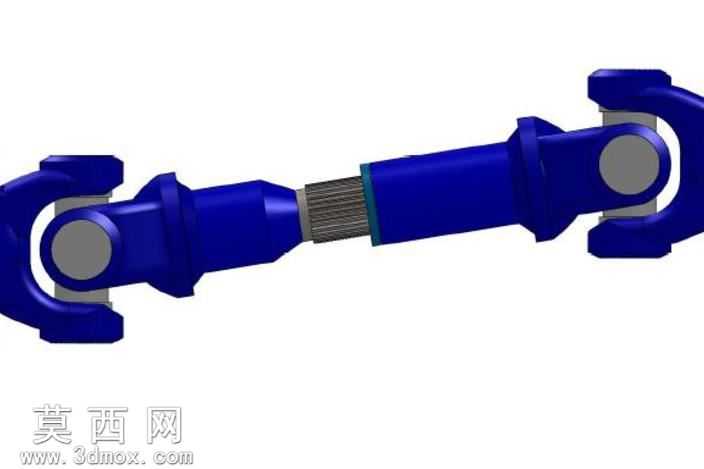

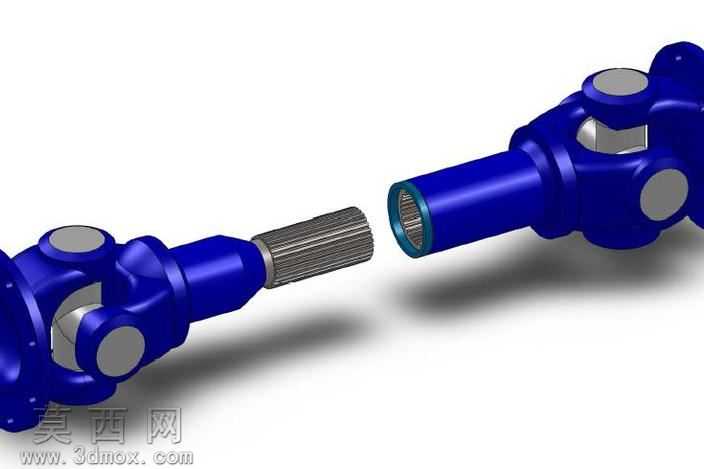

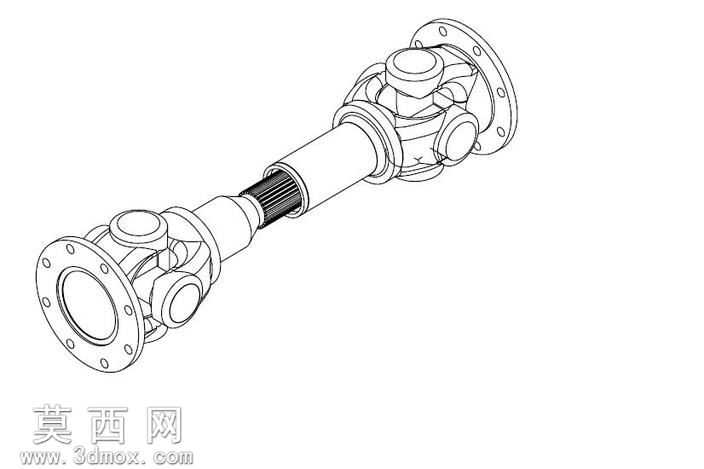

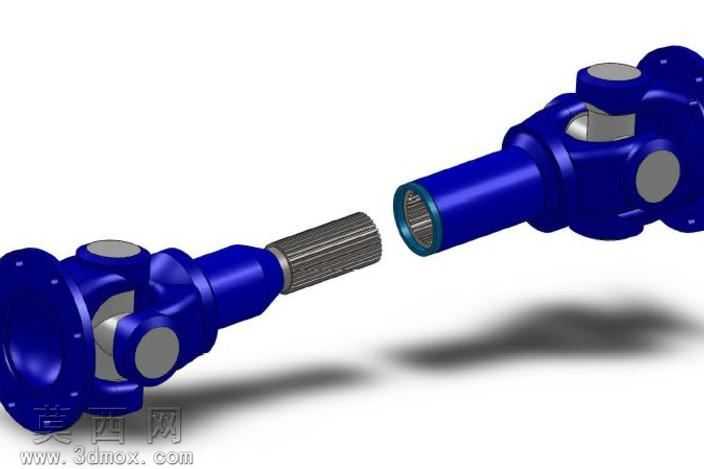

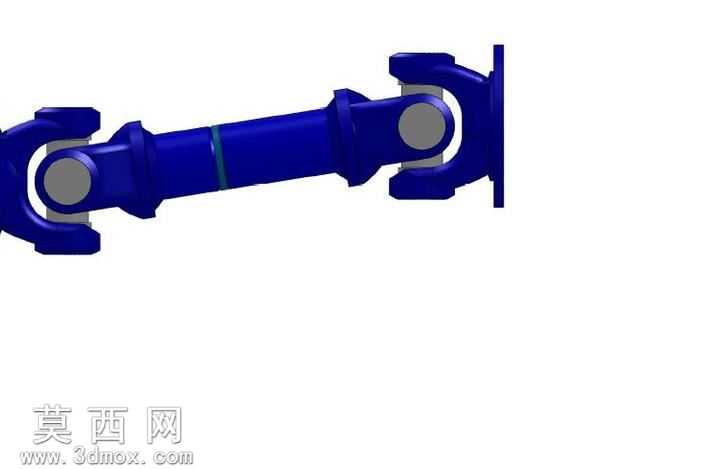

本作品为双万向轴传动连接件的三维建模成果，建模过程严格遵循机械传动件的设计规范，首先基于万向轴的实际传动工况确定核心参数，以保证模型可直接用于机械结构的装配验证与运动仿真。建模阶段先绘制十字轴万向节的基准草图，精准定位十字轴的四个轴颈中心，确保两轴夹角变化时传动的等角速特性，随后通过拉伸、旋转等基础特征构建十字轴主体，对轴颈与轴承配合的位置做公差预留的结构处理，保证后续装配的合理性。针对万向轴的叉形接头部分，采用放样与布尔运算结合的方式，还原叉头与轴管连接的过渡结构，对花键轴段的齿形做参数化建模，准确还原花键的齿距、齿高参数，保证滑动伸缩段的结构精度，可模拟实际使用中长度补偿的功能。材质渲染阶段，对轴身主体赋予深蓝色金属漆材质，模拟工业传动轴的表面涂装效果，十字轴的轴颈配合面赋予银灰色金属材质，还原轴承配合面的金属质感，花键段做哑光金属处理，区分不同功能区域的表面特征，渲染时添加柔和的环境光与定向光源，突出零件的结构轮廓与装配关系，清晰展示两个万向节对接的结构形态。结构设计上充分考虑万向轴的实际使用要点，建模时预留了符合ISO1940标准的动平衡校正结构位置，对U型叉头的并行节点做了结构强化处理，同时在轴承安装位置预留了1-2度的故意失调角度空间，避免实际使用中轴承过早失效，整体模型完整还原了双万向轴的传动结构，可用于传动系统的教学演示、机械装配方案验证以及相关设备的前期设计选型参考，清晰展现了万向轴在存在轴线偏差的驱动器与被驱动机构之间实现扭矩传递的核心结构特点。
