多工位underbracket旋转夹持工装

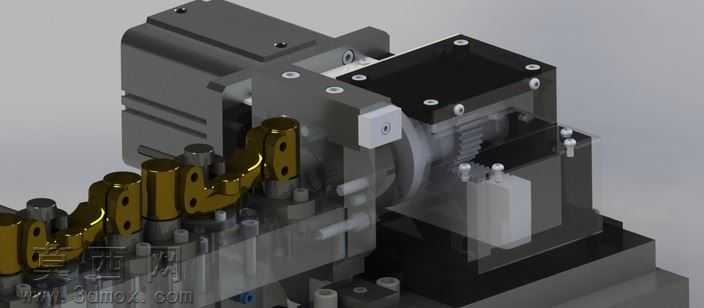

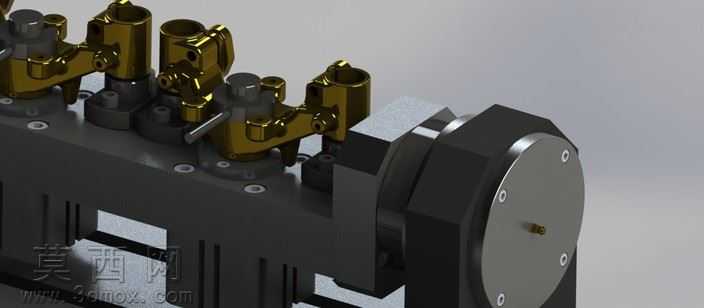

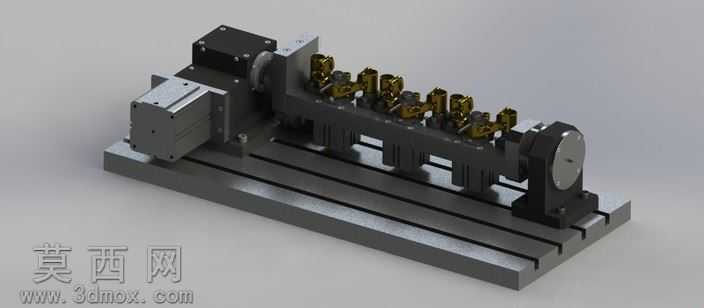

本作品为多工位旋转夹持工装的三维设计成果，建模阶段采用自底向上的装配设计思路，首先完成底座基准平台的参数化建模，底座采用带标准T型槽的铸铁平台结构，建模时严格遵循机床附件安装槽的通用尺寸规范，保证后续组件的安装适配性。随后依次完成两端回转支承座、驱动端传动组件、尾端顶紧定位组件的独立建模，驱动端集成了伺服安装位与减速传动结构，建模时预留了标准电机的安装接口与传动件的配合公差，尾端设计为可调节顶紧结构，可适配不同长度的夹持梁安装需求。夹持梁主体采用一体化型材建模，沿梁体等距排布六组独立夹持单元，每组夹持单元都包含定位基准面、夹紧压块、锁紧调节结构，建模时对每个夹持位的定位公差做了参数化约束，保证多个工件装夹后的位置一致性，满足批量加工时的工位精度要求。渲染阶段采用金属材质体系，底座与支承结构赋予铸铁哑光材质，添加细微的铸造纹理与使用磨损质感，传动组件与夹持压块赋予调质钢材质，调整金属粗糙度与反射参数，突出机加工零件的精密质感，驱动端的电气组件外壳赋予黑色哑光工程塑料材质，区分不同功能部件的材质差异。场景布光采用三点布光法，主光源从斜上方投射，突出工装的整体结构轮廓与T型槽的立体层次，辅光源补亮暗部结构细节，避免夹持位区域出现死黑，添加柔和的环境反射提升金属材质的真实感，最终渲染图清晰展现了工装的整体布局、各组件的装配关系与多工位夹持的结构特点。该工装的设计思路围绕多工件同步回转加工需求展开，通过两端回转结构带动整排夹持工位同步旋转，可实现一次装夹完成多个工件的多面加工，大幅减少重复装夹的辅助时间，每个夹持单元的独立锁紧结构可保证工件装夹的可靠性，避免回转过程中出现工件移位，底座的T型槽设计可方便工装整体在机床上的固定与位置调节，适配不同加工设备的安装需求。
