军用武装攻击直升机外观结构建模

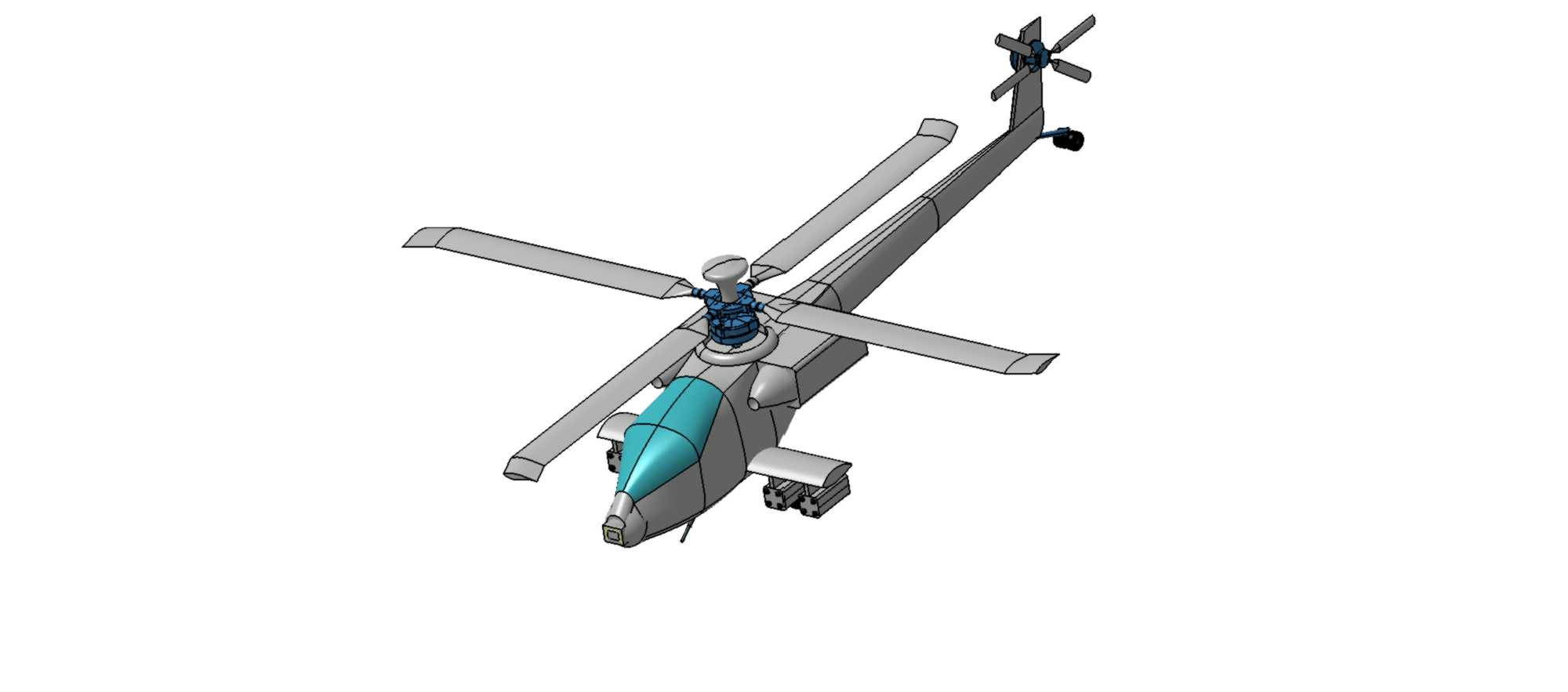

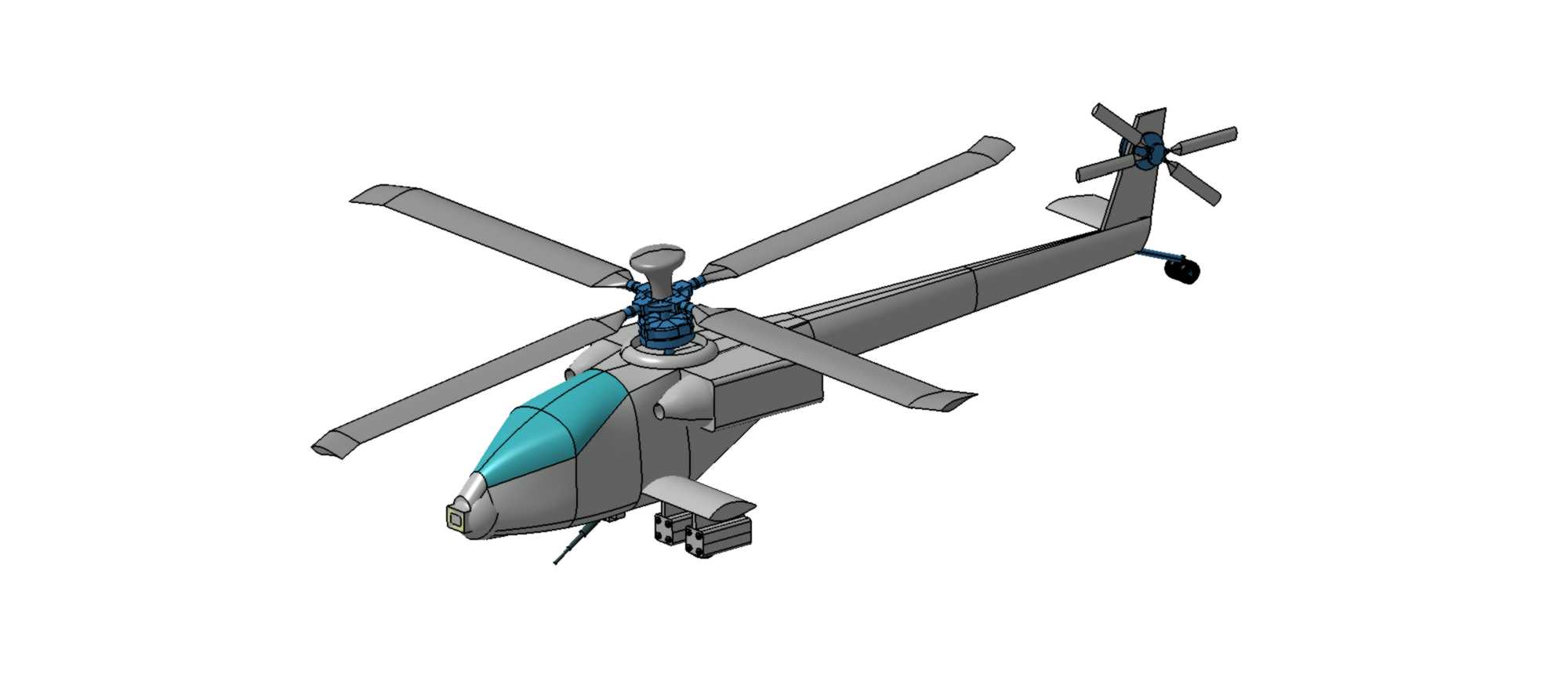

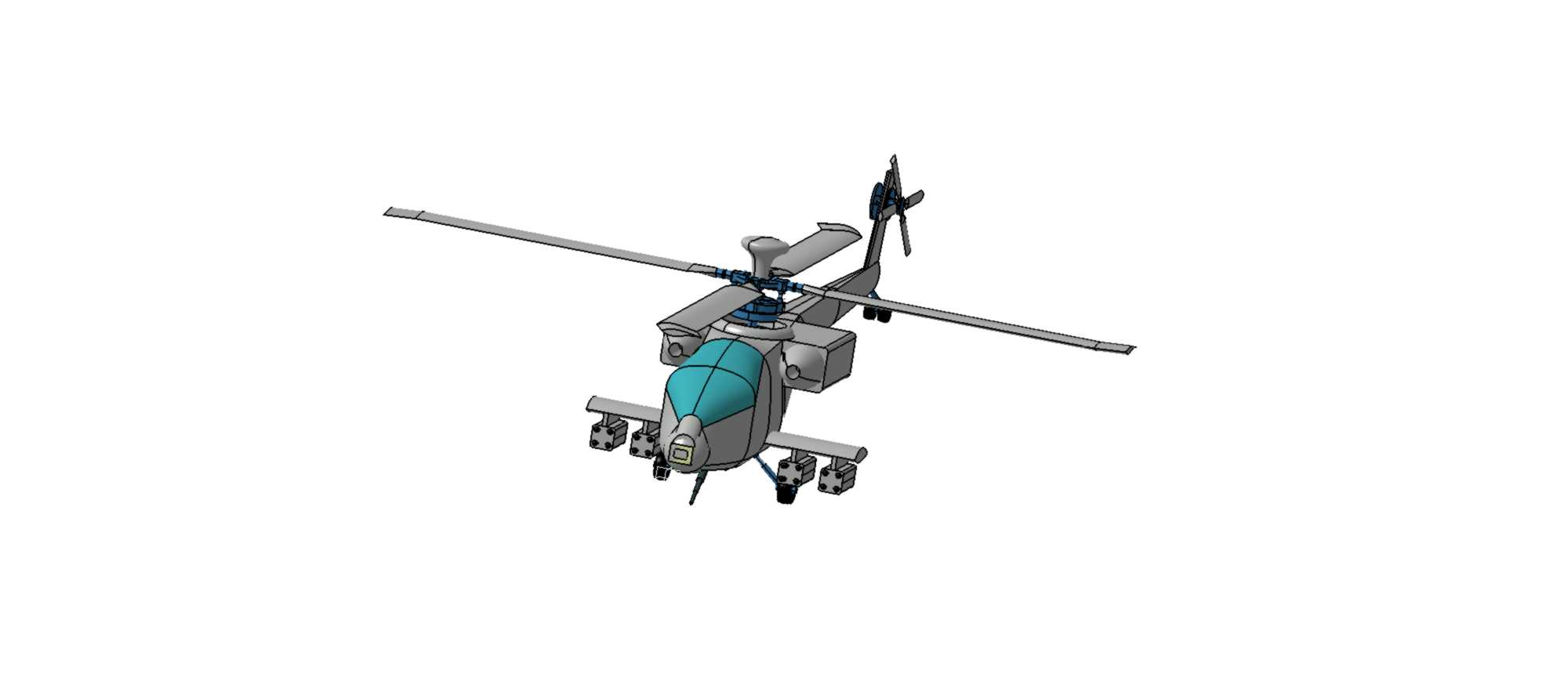

该模型还原了专用武装攻击直升机的整体外观与核心结构布局，可用于军事装备展示、科普教学场景的三维演示素材，也能作为同类型装备结构设计阶段的外观参考基准。从实际作战用途来看，这类武装直升机主要承担低空反坦克作战、近距离空中火力支援、低空制空权争夺任务，可在一树之高的空域对地面装甲集群、固定工事、有生力量实施精确打击，同时具备对抗敌方低空飞行器的能力。模型构建过程中采用全实体体积创建方式，还原了串列双座驾驶舱的布局特征，机头下部预留了航炮安装接口位置，机身两侧短翼按照实际挂载需求设置了多组武器挂点，可匹配反坦克导弹、火箭发射巢、空空导弹等不同挂载方案的安装边界。主旋翼系统采用四叶复合材料旋翼的典型结构，还原了旋翼桨毂与机身的连接结构，尾梁末端设置了尾桨与垂直安定面，匹配单旋翼带尾桨直升机的气动布局特征，机身侧面的发动机舱、排气口、机载传感器窗口等细节均按照实机比例做了还原。建模过程中重点控制了各部件的相对位置精度，确保旋翼旋转范围、尾梁长度、短翼展宽的尺寸比例符合实机的安装边界，避免出现结构干涉问题，机身曲面采用多段相交曲面拼接成型，还原了武装直升机棱角分明的低可探测性外形特征，不过需要注意的是，该模型仅做外观结构展示用途，未做内部承力结构、传动系统的细化建模，曲面相交位置未做应力优化处理，不适合直接用于结构力学仿真、模态分析等工程计算场景，若要用于工程仿真用途，还需要对曲面做连续性优化，补充内部承力框架、传动系统、操纵系统的详细结构，重新划分网格并赋予对应材料参数。从结构设计参考角度来说，该模型清晰呈现了武装直升机的总体布局逻辑，短翼与机身的连接位置、起落架的收放空间、驾驶舱的视野范围都做了直观呈现，能够帮助结构设计从业者快速理解这类低空作战装备的外形设计思路，在做同类型装备概念设计、展示模型搭建时，可以直接参考其部件位置关系，减少前期布局调整的工作量。
