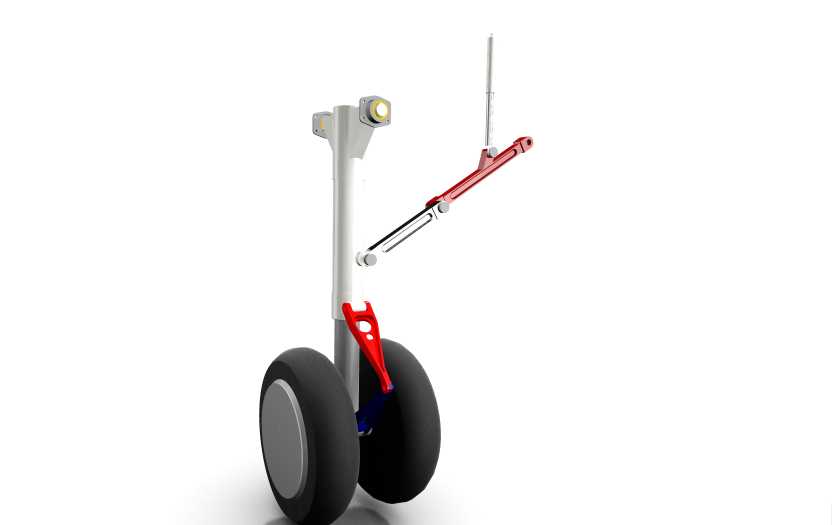

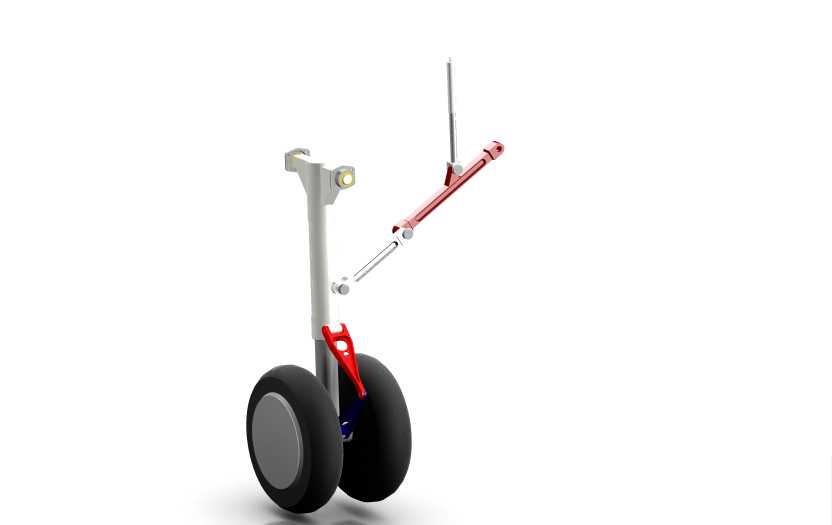

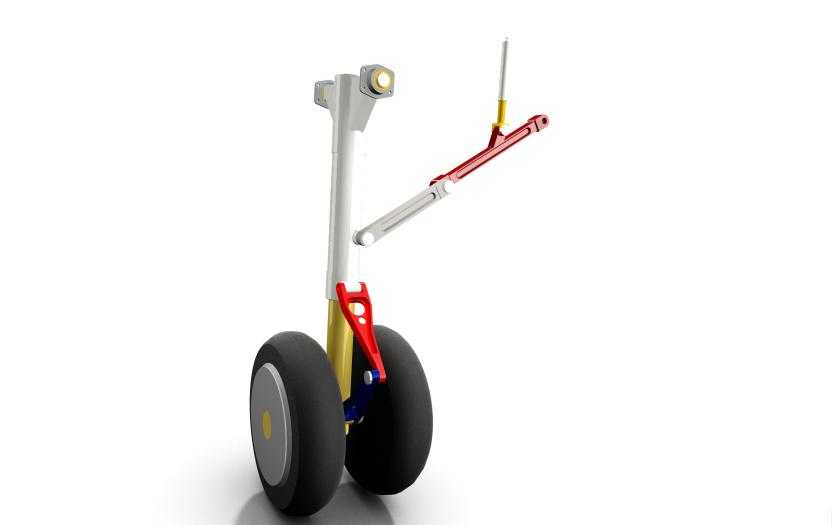

飞机前起落架结构设计三维数模

该起落架为飞机前起落架结构，主要承担飞机地面滑行阶段的方向支撑、滑跑转向以及着陆冲击缓冲功能，是飞机起降系统中直接对接地面载荷的核心承力部件。在实际应用场景中，前起落架布置于机身前段下方，需在飞机滑跑过程中传递垂直载荷、侧向载荷以及刹车带来的纵向载荷，同时配合转向机构实现地面滑行时的方向控制，避免飞机在滑行道、跑道转向时出现侧滑或轮胎过度磨损。从结构功能来看，该起落架配置了油气式减震支柱，内部通过油液流过节流孔的阻尼作用与气体压缩的弹性作用，将着陆瞬间的冲击动能转化为热能耗散，有效降低着陆冲击传递至机身结构的载荷峰值，避免机身框段、翼根等关键连接部位出现过载损伤。双轮布局的设计既分散了单轮承受的地面压强，降低对跑道道面的强度要求，也提升了滑跑过程中的抗侧翻稳定性，即使单侧轮胎出现泄压故障，另一侧轮胎仍可临时支撑飞机完成低速滑停。收放机构采用连杆式传动设计，配合作动筒的伸缩动作可实现起落架的收放锁定，收起时可完全收纳至机身前段的起落架舱内，降低飞行过程中的气动阻力，放下时通过锁钩机构实现机械锁定，避免着陆过程中起落架意外收起。设计过程中优先考虑了载荷传递路径的合理性，主承力支柱采用高强度合金锻件加工而成，载荷从机轮轴经扭力臂传递至减震支柱外筒，再通过上部铰接耳片直接传递至机身加强框，避免出现传力路径中断或局部应力集中的问题。安装边界方面，上部铰接点需与机身承力框的安装支座同轴度控制在0.1mm以内，收放连杆的铰接点预留2mm的安装调节间隙，用于补偿机身装配误差与结构变形带来的位置偏差；机轮轮距、支柱行程均匹配对应机型的地面转弯半径与下沉率设计要求，减震支柱的充气压力、油液灌注量可根据飞机实际起飞重量进行适配调整，满足不同载重条件下的缓冲性能要求。转向作动筒的连接端预留有标准的液压管路接口，可直接对接飞机液压系统的转向控制回路，扭力臂的铰接位置设置有润滑脂注油嘴，可在日常维护时直接加注润滑脂，降低铰接部位的磨损速率，延长部件的检修间隔。
