航空航天用耐高温轻量化承载支架结构

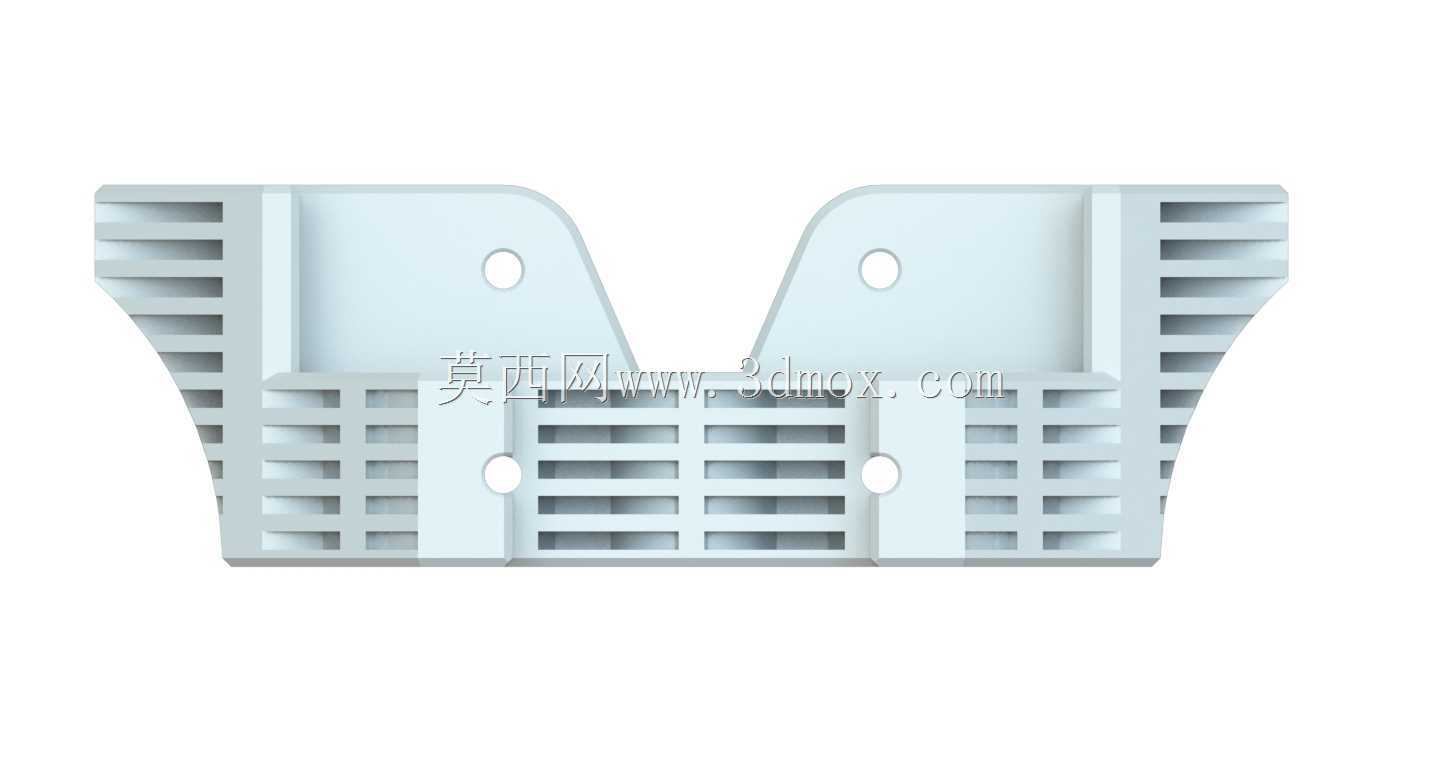

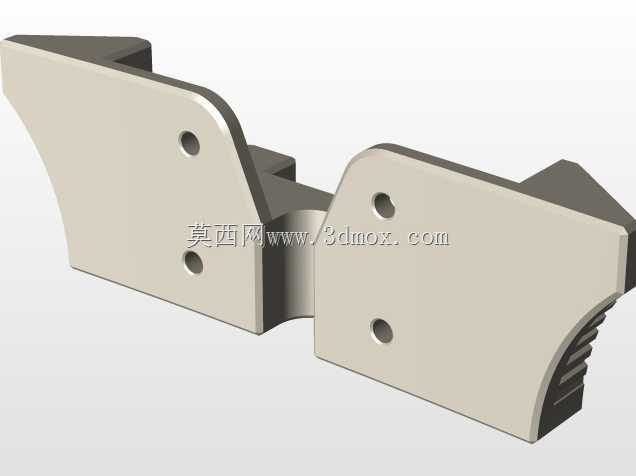

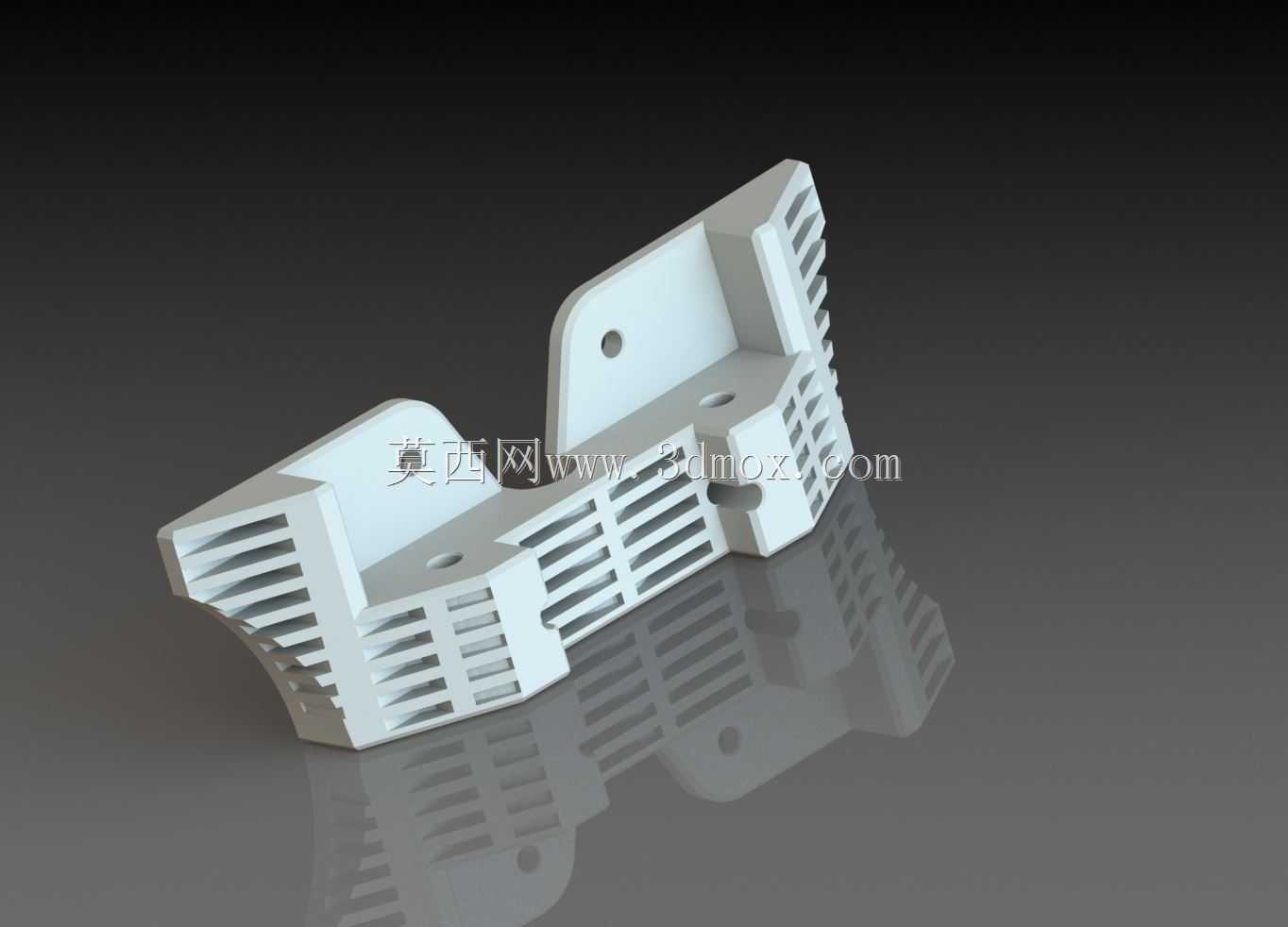

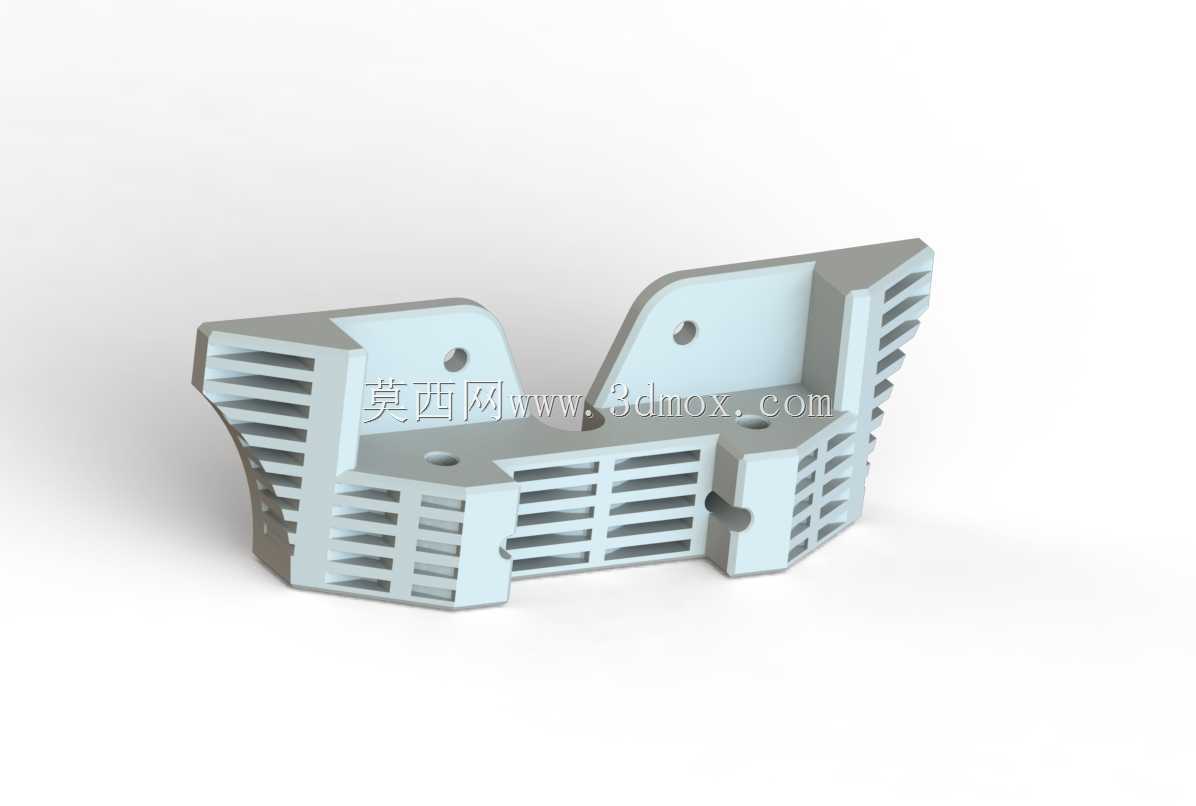

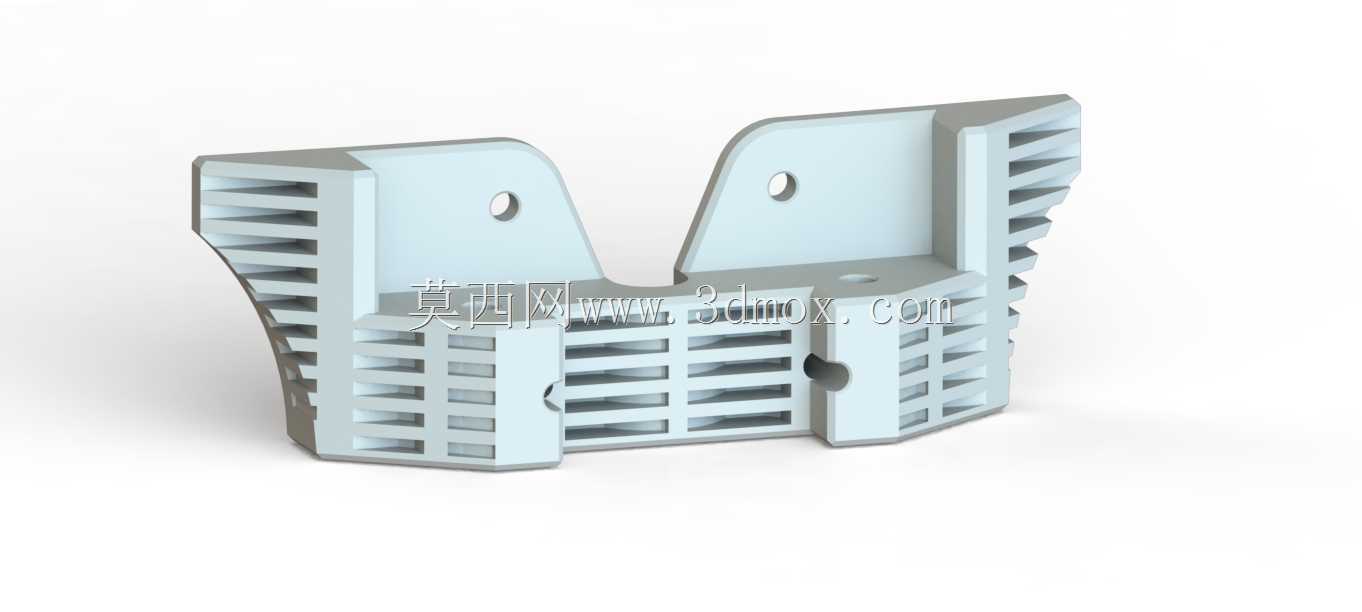

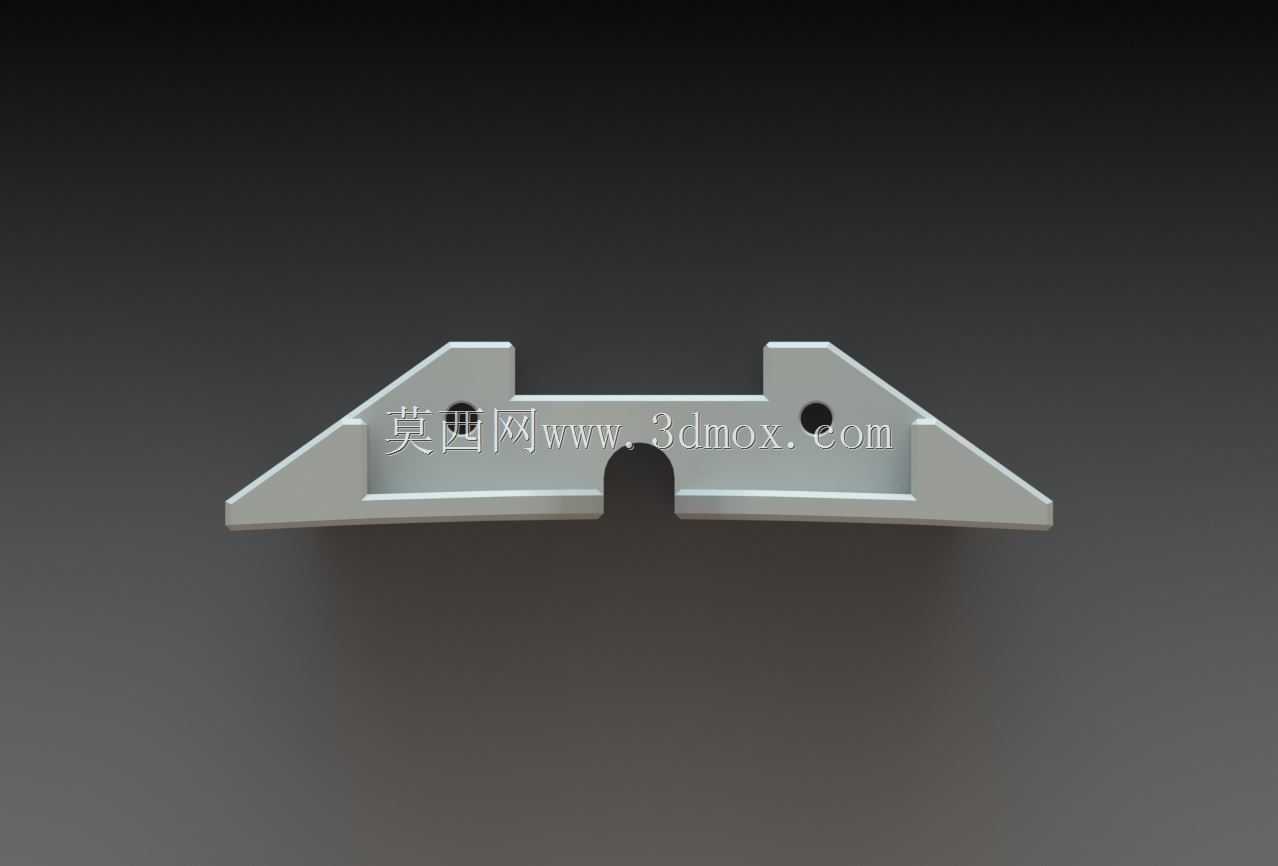

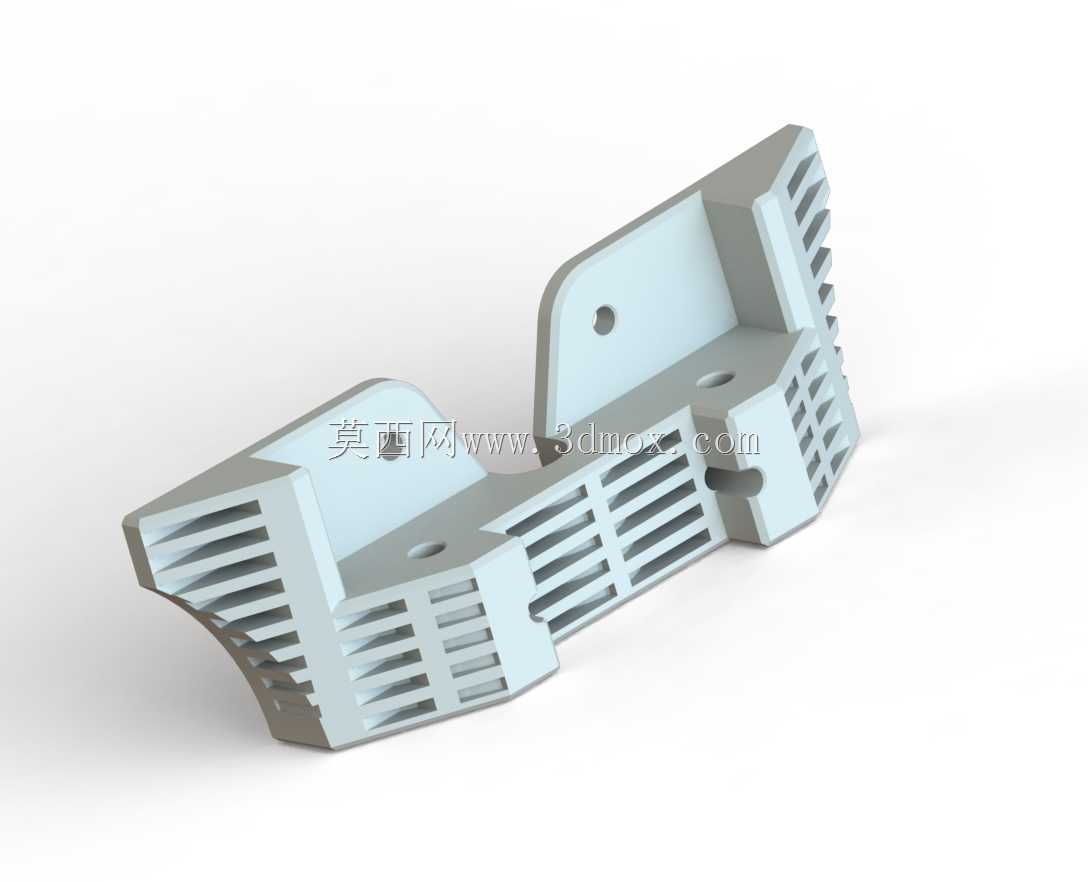

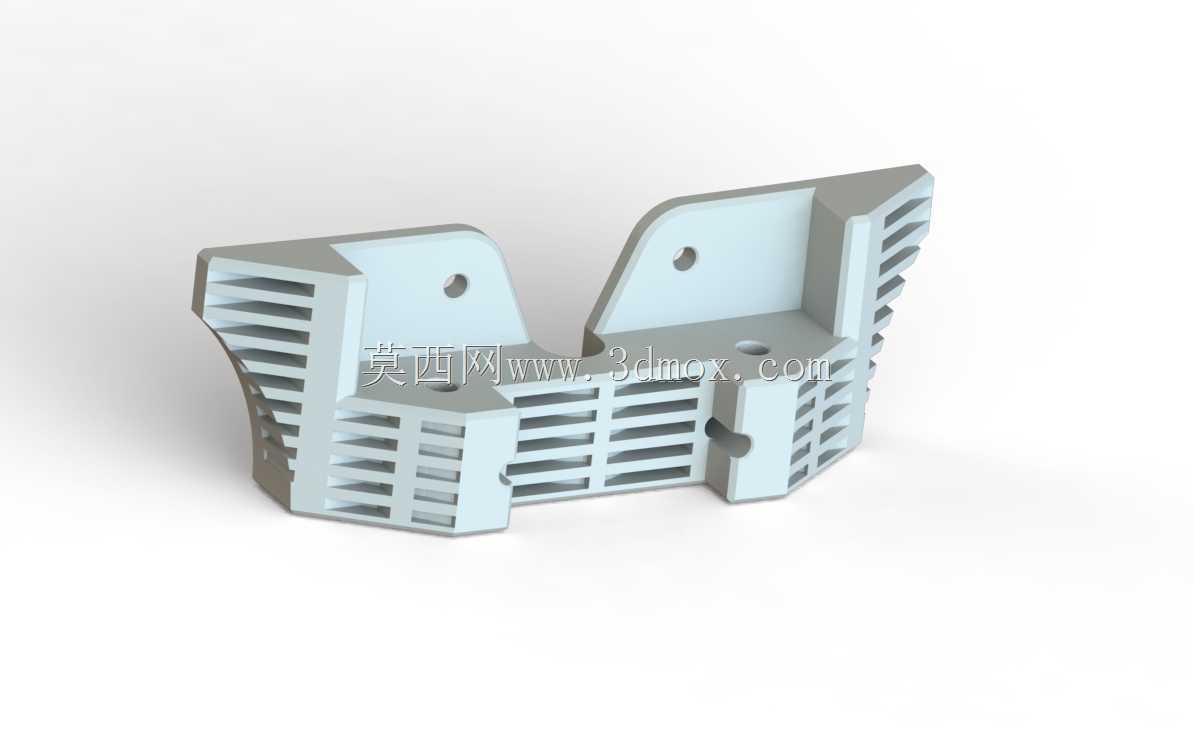

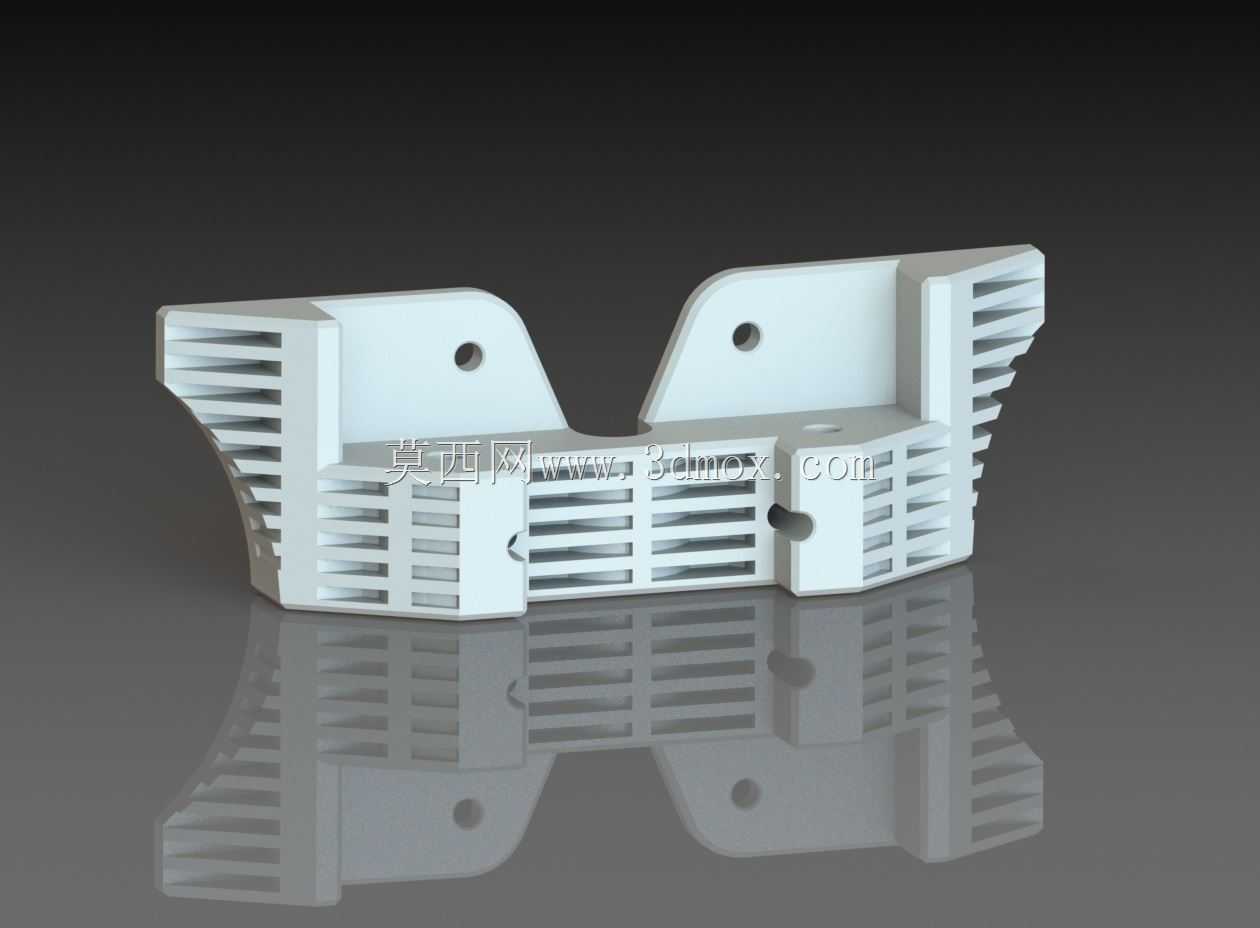

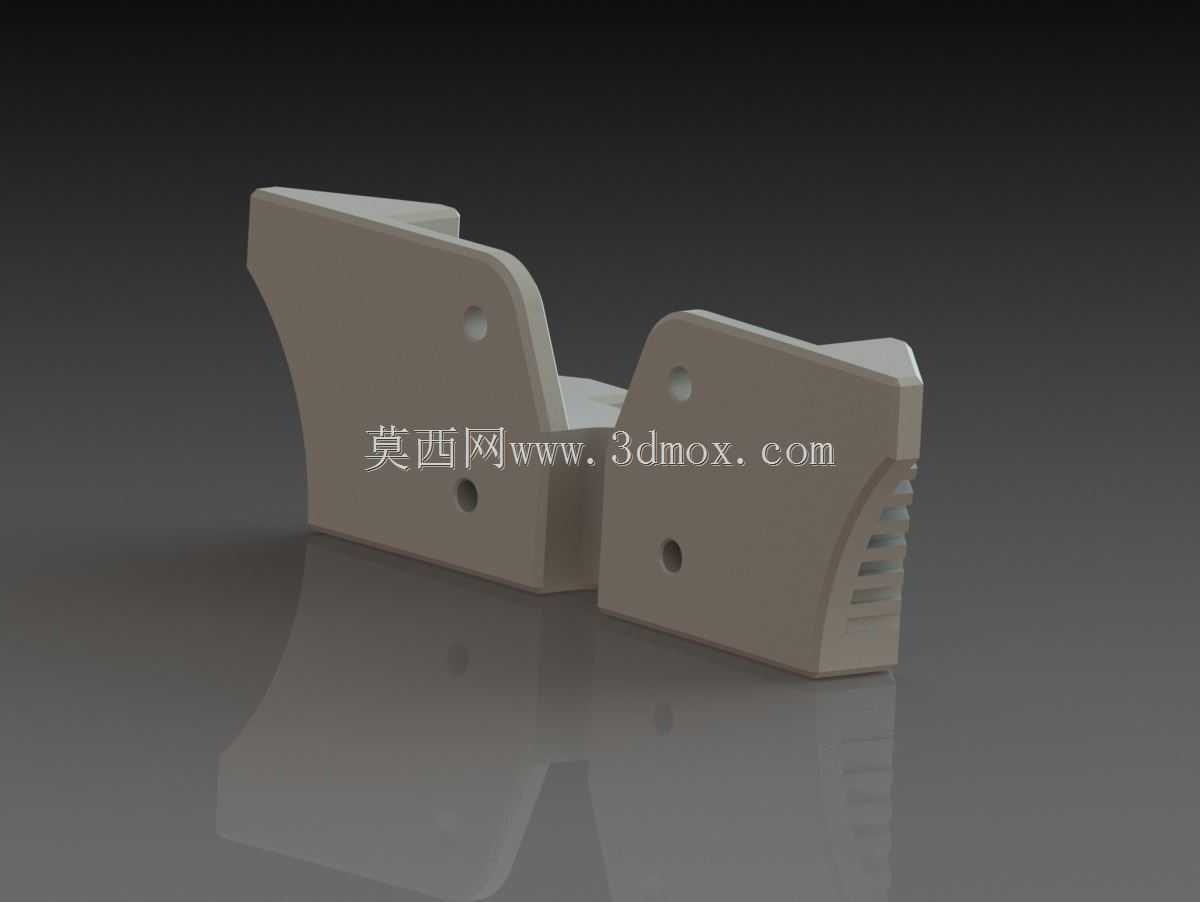

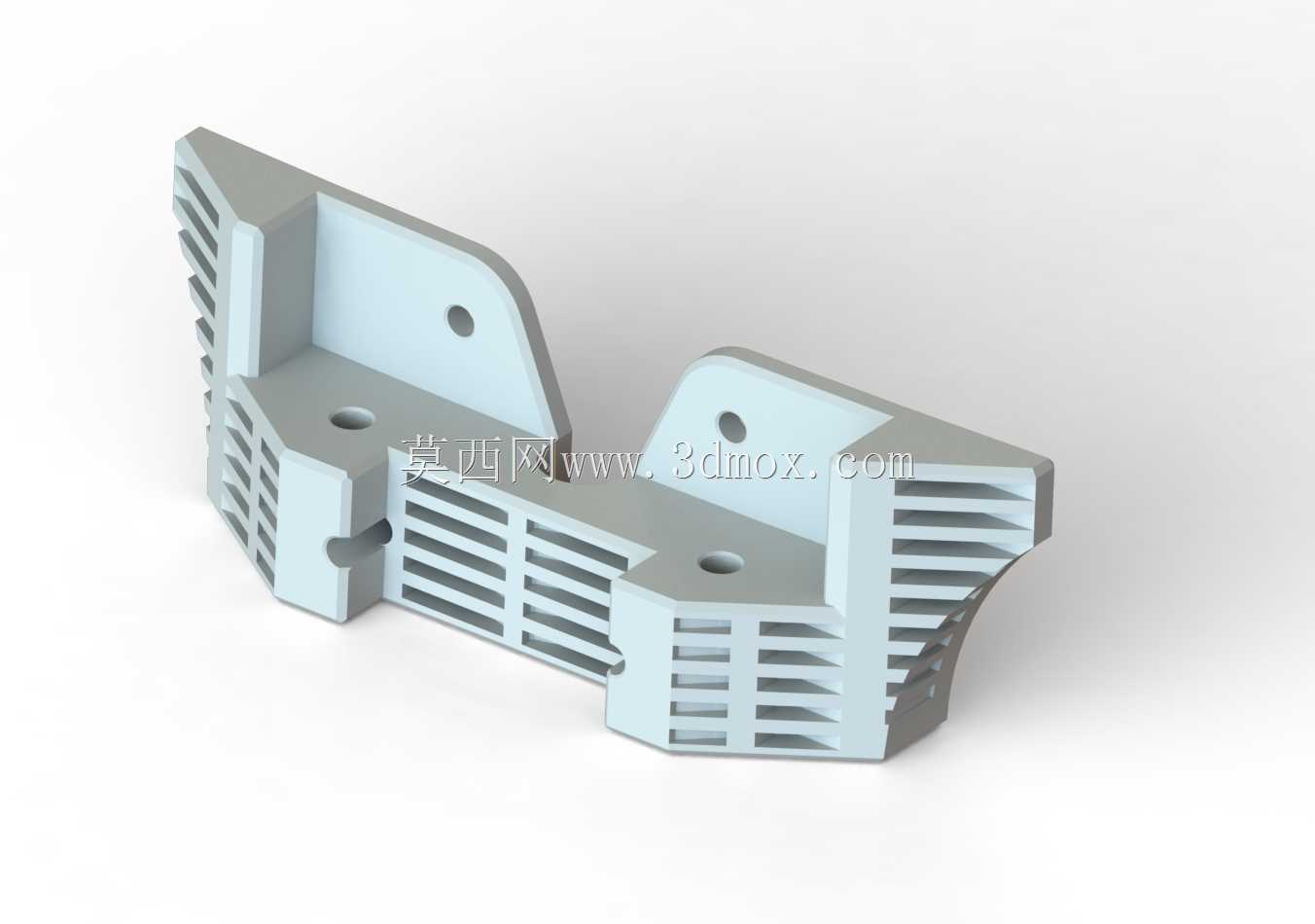

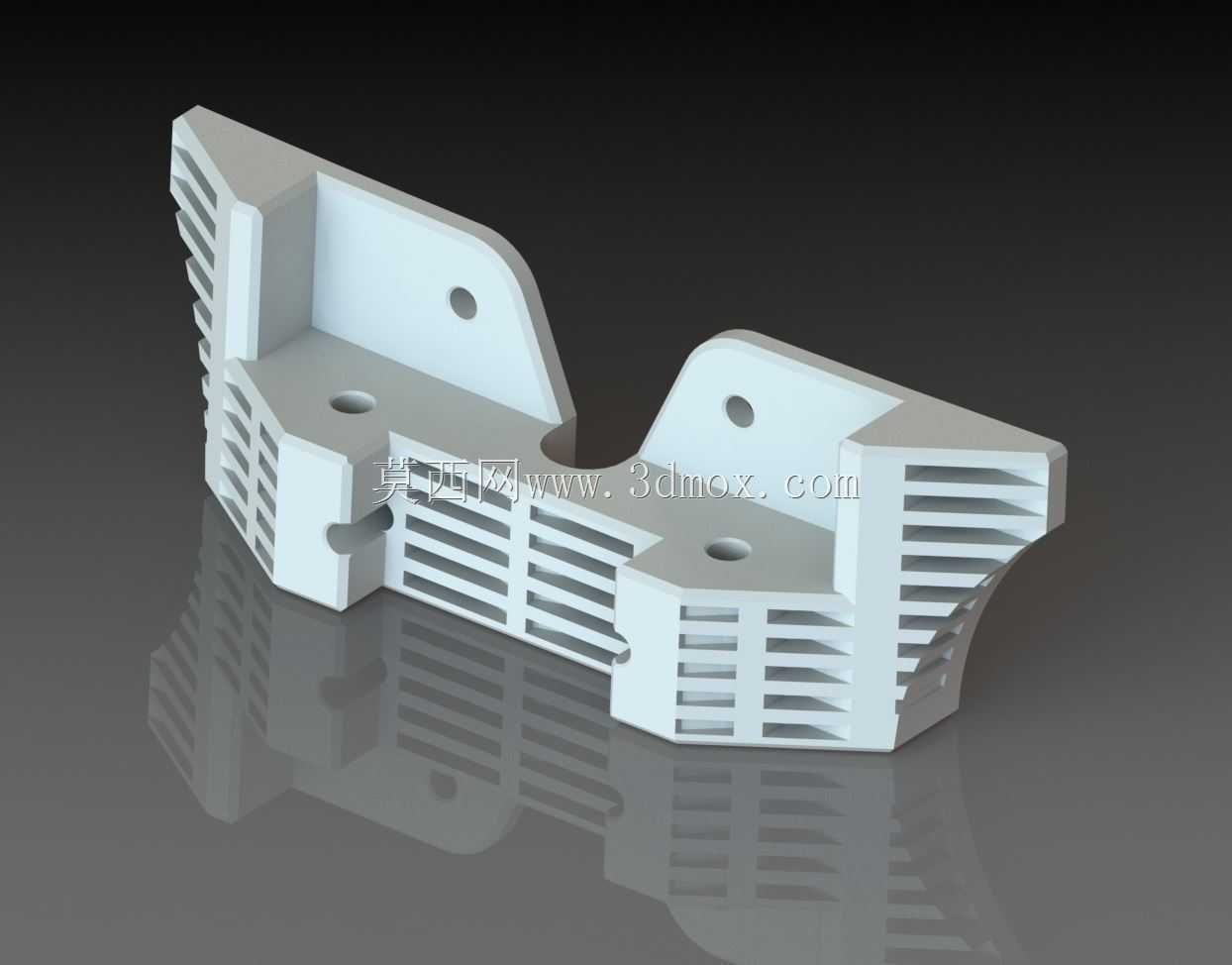

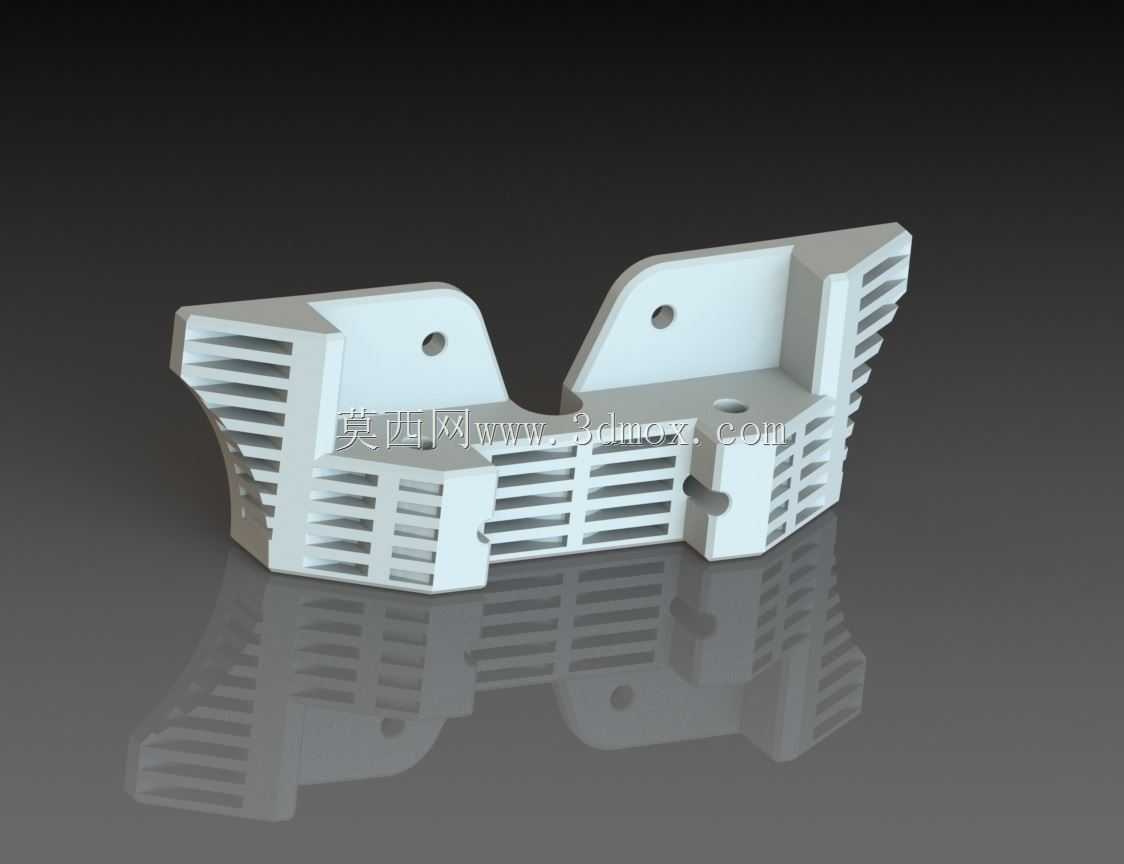

这款支架主要面向航空航天动力系统周边的安装固定场景，用于在紧凑的舱内空间中承载相关功能模块，在高速飞行带来的振动、温度交变环境下保持稳定的支撑性能，避免被固定部件出现位移、共振失效等问题。设计阶段优先考虑了高温工况下的材料性能匹配，选用的高性能工程塑料可在持续高温环境下保持力学性能稳定，不会出现常规塑料件的软化、蠕变问题，最小壁厚控制在0.10英寸，在保证结构强度的前提下尽可能压缩零件自重，最终成品重量仅0.44磅，对于对重量控制极其严苛的航空场景而言，每一处减重都能为整体载荷优化留出空间。从结构受力逻辑来看，零件上分布的多个安装孔位对应不同的固定点位，安装时可通过螺栓穿过孔位将支架与基体、被承载部件分别锁紧，孔位周边做了局部加厚处理，避免螺栓锁紧时应力集中导致的孔位开裂。零件侧面的格栅状镂空结构并非单纯为了减重，这些均匀分布的格栅同时承担了散热通道的作用，当周边部件工作产生热量时，气流可顺着格栅缝隙快速流通，带走堆积的热量，降低局部温度过高带来的性能衰减风险，同时格栅的筋条走向顺着零件主要受力方向排布，不会因为镂空削弱整体的抗弯、抗扭性能。零件的异形轮廓是根据舱内实际安装空间逆向拟合得到的，两侧的弯折角度完全适配安装位的周边边界，不会和相邻的管路、线缆、其他结构件产生干涉，安装时无需额外修配即可直接对位。完成结构设计后针对600磅的额定承压载荷做了静态力学验证，确认在满载荷状态下零件的最大变形量处于允许范围内，应力集中区域的数值远低于材料的屈服强度，不会出现塑性变形或断裂问题。零件表面的过渡位置全部做了圆角处理，既避免加工过程中出现应力开裂，也能减少安装时锐角对操作人员、周边线缆的划伤风险，整体结构兼顾了承载、散热、减重、安装适配性多方面的需求，可直接用于对应型号的设备装配，也可作为同类高温工况下轻量化承载件的设计参考，调整孔位和轮廓尺寸即可适配不同的安装空间需求。
